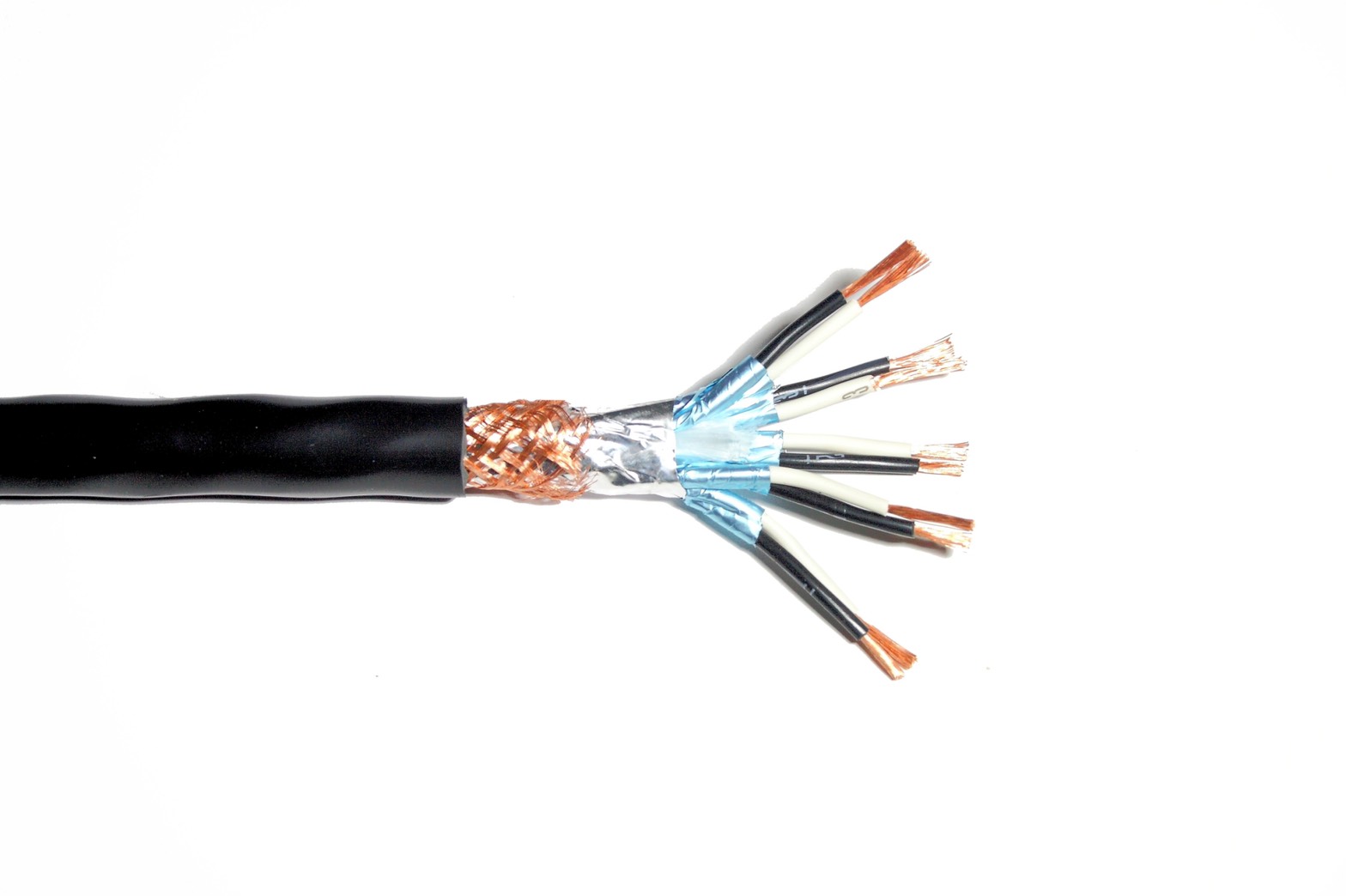

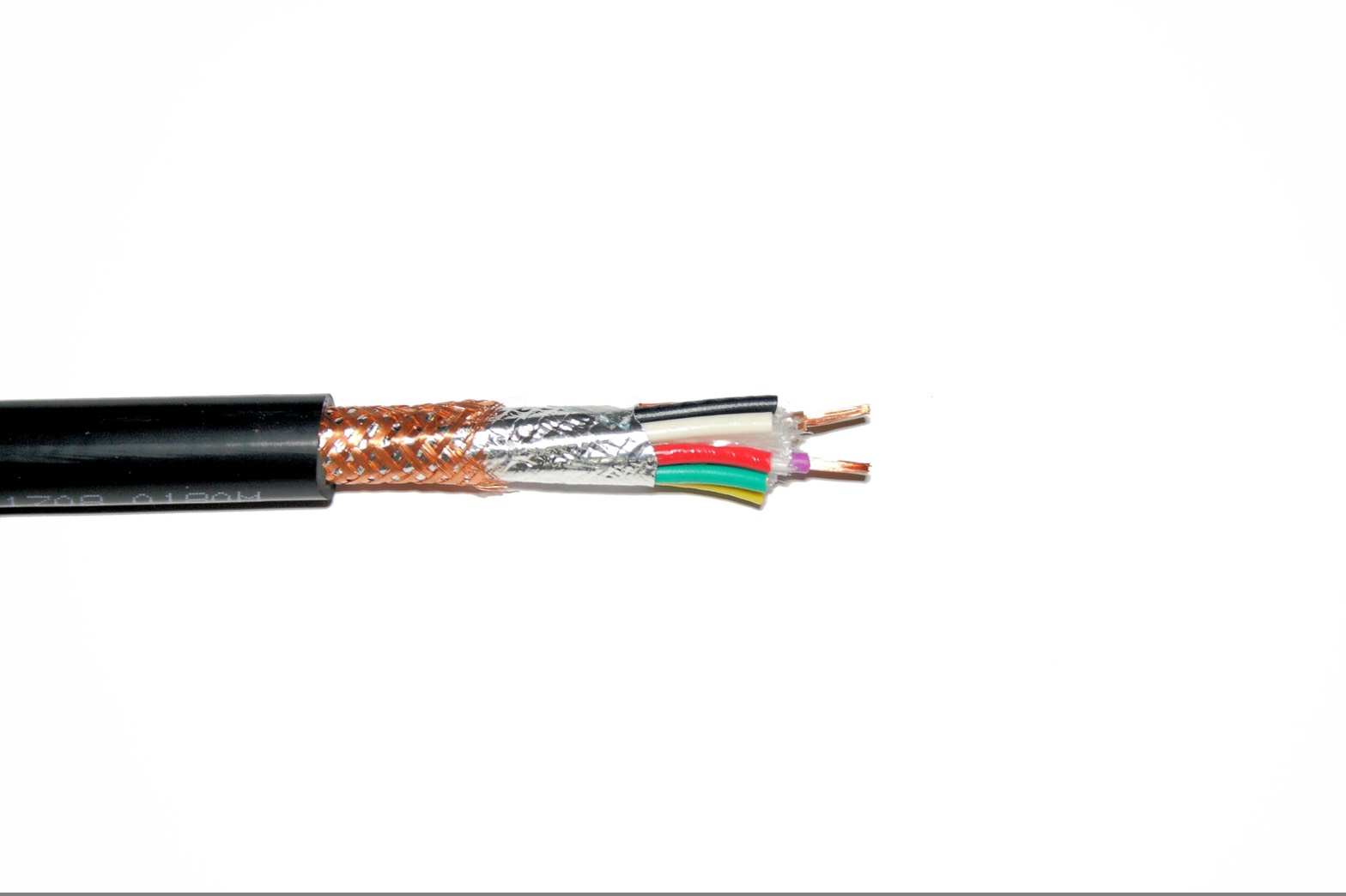

品質作業標準規範 -（對型）鋁箔各別隔離+總鋁地總銅網編織（PVC/PVC） 　 　 　 　 　 　 　 　 　 　 0.3  m㎡ 0.5  m㎡ 0.75  m㎡ 1.25  m㎡ 2  m㎡ 導  體  條  數 12  條 20  條 30  條 50  條 37  條 導  體  線  徑 0.18 ± 0.008mm 0.18 ± 0.008mm 0.18 ± 0.008mm 0.18 ± 0.008mm 0.26 ± 0.01mm 導  體  外  徑   (約) 0.72  mm 0.93  mm 1.14  mm 1.47  mm 1.82  mm 導  體  絞  鉅    19  mm↓ 24  mm↓ 32  mm↓ 40  mm↓ 49  mm↓ 芯  線  外  徑   (約) 1.60  mm 1.80  mm 2.30  mm 2.50  mm 3.00  mm 絕  緣  厚  度  標  準  值 0.44  mm 0.43  mm 0.58  mm 0.51  mm 0.59  mm 絕  緣  平  均  值    0.40  mm↑    0.39  mm↑    0.52  mm↑    0.46  mm↑    0.53  mm↑ 絕  緣  最  小  值    0.35  mm↑    0.35  mm↑    0.46  mm↑    0.41  mm↑    0.47  mm↑ 導  體  電  阻   20℃  Ω/km 62.9Ω/km↓ 37.8 Ω/km↓ 25.1 Ω/km↓ 15.1 Ω/km↓ 9.79 Ω/km↓ 絕  緣  電  阻   20℃  MΩ-km 50MΩ-km ↑ 絕  緣  體  火  花  試  驗 5   KV 芯  線  顏  色  /  號  碼 8芯以下以顏色區分,   8~12芯依訂購單指定區分,   16芯以上以號碼區分 絞  合  外  徑   (約) 依附表（文件編號： SOP-001-SD002～SOP-001-SD006 ） 最  大  絞  距 依附表（文件編號： SOP-001-SD002～SOP-001-SD006 ） 包  帶  層 鋁箔麥拉帶 編  織  層 導  體 以單線徑  0.12mm 裸銅線 / 鍍錫銅線編織 編  織 依附表（文件編號： SOP-001-SD002～SOP-001-SD006 ） 被  覆  層 依附表（文件編號： SOP-001-SD002～SOP-001-SD006 ） 被  覆  體  火  花  試  驗 2   KV 印  字  內  容 PVC-PVC CONTROL SHIELD CABLE 600V         m㎡X╴P (      AWGX╴P)      GEI   TAI   A001   西元年月  連續M數 　 　 　 　 　 　 　 　 　 　 　 　 PVC絕緣體老化前抗拉強度 1.02   kgf/m㎡↑ PVC絕緣體老化前伸長率 100   %↑ PVC被覆體老化前抗拉強度 1.02   kgf/m㎡↑ PVC被覆體老化前伸長率 120   %↑ 老  化  條  件 100℃ /  48小時 PVC絕緣體老化後抗拉強度殘率 加熱前值之 85%↑ PVC絕緣體老化後伸長殘率 加熱前值之 80%↑ PVC被覆體老化後抗拉強度殘率 加熱前值之 85%↑ PVC被覆體老化後伸長殘率 加熱前值之 80%↑ 耐     電     壓 2  KV / 1 分鐘 耐     燃     性  （PVC 被 覆 體） 60 秒內自然熄滅 核   准 審   核 製   表 文件編號 版本 生效日期 SOP-001-SD001　 A 101.09.01 紀泰電線電纜股份有限公司 SOP-001     PVC/PVC 0.5m㎡（對型）銅網鋁箔各別隔離+總地電纜作業標準規範  PVC絕緣 PVC被覆  鋁箔各別隔離+總鋁地總銅網編織（BS05-     P1） 對數 對絞外徑  (約)  mm 對絞最大絞距   mm↓ 總地線   條 /mm  TC 絞合外徑 (約)  mm 絞合最大絞距mm↓ 編織錠數 編織銅    線徑  mm 編織銅  條數 編織目數 編織外徑  (約)  mm 完成外徑  (約)  mm 被覆厚度   mm 被覆厚度平均值   mm↑ 被覆厚度最小值   mm↑ 1 3.6 43 7/0.2 3.7 43 16 0.12 6 5 4.3 5.9 0.8 0.72 0.68 2 3.6 43 7/0.2 4.7 56 16 0.12 7 5 5.3 7.1 0.9 0.81 0.77 3 3.6 43 7/0.2 7.2 107 16 0.12 8 8 6.6 8.6 1.0 0.90 0.85 4 3.6 43 7/0.2 8.0 111 16 0.12 9 7 7.3 9.7 1.2 1.08 1.02 5 3.6 43 7/0.2 9.1 127 16 0.12 9 8 9.7 12.7 1.5 1.35 1.28 6 3.6 43 7/0.2 9.5 133 16 0.12 9 8 10.1 13.1 1.5 1.35 1.28 7 3.6 43 7/0.2 9.5 133 16 0.12 9 8 10.1 13.1 1.5 1.35 1.28 8 3.6 43 7/0.2 10.5 135 16 0.12 9 9 11.1 14.1 1.5 1.35 1.28 10 3.6 43 7/0.2 12.3 148 16 0.12 10 8 12.9 15.9 1.5 1.35 1.28 12 3.6 43 7/0.2 12.9 155 16 0.12 10 8 13.5 16.5 1.5 1.35 1.28 16 3.6 43 7/0.2 14.8 164 24 0.12 9 9 15.4 18.4 1.5 1.35 1.28 20 3.6 43 7/0.2 15.6 172 24 0.12 9 9 16.2 19.4 1.6 1.44 1.36 24 3.6 43 7/0.2 17.5 191 24 0.12 9 9 18.1 21.5 1.7 1.53 1.45 30 3.6 43 7/0.2 19.3 193 24 0.12 10 9 19.9 23.3 1.7 1.53 1.45 36 3.6 43 7/0.2 20.9 208 24 0.12 10 9 21.5 25.1 1.8 1.62 1.53 40 3.6 43 7/0.2 22.0 219 24 0.12 10 9 22.6 26.4 1.9 1.71 1.62 50 3.6 43 7/0.2 25.0 250 24 0.12 10 9 25.6 29.6 2.0 1.80 1.70 印字內容： PVC-PVC  CONTROL  SHIELD  CABLE  600V  0.5m㎡X╴P (20AWGX╴P)                GEI  TAI  A001  西元年月  連續M數 核  准 審  核 製 表 文件編號 版 本 生效日期 　　　　　　 　　　　 　　　　　 SOP-001-SD003 A 101.09.01 紀泰電線電纜股份有限公司         SOP-001   PVC/PVC 0.75m㎡（對型）銅網鋁箔各別隔離+總地電纜作業標準規範  PVC絕緣 PVC被覆  鋁箔各別隔離+總鋁地總銅網編織（BS075-     P1） 對數 對絞外徑  (約)  mm 對絞最大絞距   mm↓ 總地線   條 /mm  TC 絞合外徑 (約)  mm 絞合最大絞距mm↓ 編織錠數 編織銅    線徑  mm 編織銅  條數 編織目數 編織外徑  (約)  mm 完成外徑  (約)  mm 被覆厚度   mm 被覆厚度平均值   mm↑ 被覆厚度最小值   mm↑ 1 4.6 55 7/0.2 4.7 56 16 0.12 7 5 5.3 6.9 0.8 0.72 0.68 2 4.6 55 7/0.2 6.0 56 16 0.12 8 6 6.6 8.6 1.0 0.90 0.85 3 4.6 55 7/0.2 9.1 136 16 0.12 9 8 8.3 10.9 1.3 1.17 1.11 4 4.6 55 7/0.2 10.2 142 16 0.12 9 9 9.2 12.0 1.4 1.26 1.19 5 4.6 55 7/0.2 11.6 162 16 0.12 9 9 12.2 15.2 1.5 1.35 1.28 6 4.6 55 7/0.2 12.1 169 16 0.12 10 8 12.7 15.7 1.5 1.35 1.28 7 4.6 55 7/0.2 12.1 169 16 0.12 10 8 12.7 15.7 1.5 1.35 1.28 8 4.6 55 7/0.2 13.3 173 16 0.12 10 8 13.9 16.9 1.5 1.35 1.28 10 4.6 55 7/0.2 15.7 189 24 0.12 9 9 16.3 19.5 1.6 1.44 1.36 12 4.6 55 7/0.2 16.5 197 24 0.12 9 9 17.1 20.5 1.7 1.53 1.45 16 4.6 55 7/0.2 18.9 209 24 0.12 9 9 19.5 22.9 1.7 1.53 1.45 20 4.6 55 7/0.2 19.9 219 24 0.12 10 9 20.5 24.1 1.8 1.62 1.53 24 4.6 55 7/0.2 22.3 222 24 0.12 10 9 22.9 26.7 1.9 1.71 1.62 30 4.6 55 7/0.2 24.7 246 24 0.12 10 9 25.3 29.3 2.0 1.80 1.70 36 4.6 55 7/0.2 26.6 266 24 0.12 10 9 27.2 31.2 2.0 1.80 1.70 40 4.6 55 7/0.2 28.0 280 24 0.12 10 9 28.6 32.8 2.1 1.89 1.79 50 4.6 55 7/0.2 31.9 287 24 0.12 10 9 32.5 37.1 2.3 2.07 1.96 印字內容： PVC-PVC  CONTROL  SHIELD  CABLE  600V  0.75m㎡X╴P (18AWGX╴P)                GEI  TAI  A001  西元年月  連續M數 核  准 審  核 製 表 文件編號 版 本 生效日期 　 SOP-001-SD004 A 101.09.01　 紀泰電線電纜股份有限公司         SOP-001   PVC/PVC 1.25m㎡（對型）銅網鋁箔各別隔離+總地電纜作業標準規範  PVC絕緣 PVC被覆  鋁箔各別隔離+總鋁地總銅網編織（BS125-___P1） 對數 對絞外徑  (約)  mm 對絞最大絞距   mm↓ 總地線   條 /mm  TC 絞合外徑 (約)  mm 絞合最大絞距mm↓ 編織錠數 編織銅    線徑  mm 編織銅  條數 編織目數 編織外徑  (約)  mm 完成外徑  (約)  mm 被覆厚度   mm 被覆厚度平均值   mm↑ 被覆厚度最小值   mm↑ 1 5.0 60 7/0.2 5.1 60 16 0.12 7 6 5.7 7.3 0.8 0.72 0.68 2 5.0 60 7/0.2 6.5 60 16 0.12 8 7 7.1 9.1 1.0 0.90 0.85 3 5.0 60 7/0.2 9.9 146 16 0.12 9 9 9.0 11.8 1.4 1.26 1.19 4 5.0 60 7/0.2 11.1 147 16 0.12 9 9 9.9 12.9 1.5 1.35 1.28 5 5.0 60 7/0.2 12.6 176 16 0.12 10 8 13.2 16.2 1.5 1.35 1.28 6 5.0 60 7/0.2 13.2 184 16 0.12 10 8 13.8 16.8 1.5 1.35 1.28 7 5.0 60 7/0.2 13.2 184 16 0.12 10 8 13.8 16.8 1.5 1.35 1.28 8 5.0 60 7/0.2 14.5 188 24 0.12 9 8 15.1 18.1 1.5 1.35 1.28 10 5.0 60 7/0.2 17.1 205 24 0.12 9 9 17.7 21.1 1.7 1.53 1.45 12 5.0 60 7/0.2 17.9 214 24 0.12 10 9 18.5 21.9 1.7 1.53 1.45 16 5.0 60 7/0.2 20.5 227 24 0.12 10 9 21.1 24.7 1.8 1.62 1.53 20 5.0 60 7/0.2 21.6 238 24 0.12 10 9 22.2 25.8 1.8 1.62 1.53 24 5.0 60 7/0.2 24.2 254 24 0.12 10 9 24.8 28.6 1.9 1.71 1.62 30 5.0 60 7/0.2 26.8 268 24 0.12 10 9 27.4 31.6 2.1 1.89 1.79 36 5.0 60 7/0.2 28.9 274 24 0.12 10 9 29.5 33.7 2.1 1.89 1.79 40 5.0 60 7/0.2 30.5 274 24 0.12 10 9 31.1 35.5 2.2 1.98 1.87 50 5.0 60 7/0.2 34.7 277 24 0.12 10 9 35.3 40.1 2.4 2.16 2.04 印字內容： PVC-PVC  CONTROL  SHIELD  CABLE  600V  1.25m㎡X╴P (16AWGX╴P)                GEI  TAI  A001  西元年月  連續M數 核  准 審  核 製 表 文件編號 版 本 生效日期 　　 SOP-001-SD005 A 101.09.01 紀泰電線電纜股份有限公司         SOP-001   PVC/PVC 2m㎡（對型）銅網鋁箔各別隔離+總地電纜作業標準規範  PVC絕緣 PVC被覆  鋁箔各別隔離+總鋁地總銅網編織（BS2-     P1） 對數 對絞外徑  (約)  mm 對絞最大絞距   mm↓ 總地線   條 /mm  TC 絞合外徑 (約)  mm 絞合最大絞距mm↓ 編織錠數 編織銅    線徑  mm 編織銅  條數 編織目數 編織外徑  (約)  mm 完成外徑  (約)  mm 被覆厚度   mm 被覆厚度平均值   mm↑ 被覆厚度最小值   mm↑ 1 6.0 64 7/0.2 6.1 64 16 0.12 8 7 6.7 8.7 1.0 0.90 0.85 2 6.0 64 7/0.2 7.8 64 16 0.12 9 7 8.4 11.0 1.3 1.17 1.11 3 6.0 64 7/0.2 11.9 178 16 0.12 9 9 12.5 15.5 1.5 1.35 1.28 4 6.0 64 7/0.2 13.2 185 16 0.12 10 8 13.8 16.8 1.5 1.35 1.28 5 6.0 64 7/0.2 15.1 211 24 0.12 9 9 15.7 18.7 1.5 1.35 1.28 6 6.0 64 7/0.2 15.8 221 24 0.12 9 9 16.4 19.6 1.6 1.44 1.36 7 6.0 64 7/0.2 15.8 221 24 0.12 9 9 16.4 19.6 1.6 1.44 1.36 8 6.0 64 7/0.2 17.3 225 24 0.12 9 9 17.9 21.3 1.7 1.53 1.45 10 6.0 64 7/0.2 20.5 226 24 0.12 10 8 21.1 24.7 1.8 1.62 1.53 12 6.0 64 7/0.2 21.4 236 24 0.12 10 9 22.0 25.6 1.8 1.62 1.53 16 6.0 64 7/0.2 24.6 248 24 0.12 10 9 25.2 29.2 2.0 1.80 1.70 20 6.0 64 7/0.2 25.9 260 24 0.12 10 9 26.5 30.5 2.0 1.80 1.70 24 6.0 64 7/0.2 29.0 261 24 0.12 10 9 29.6 33.8 2.1 1.89 1.79 30 6.0 64 7/0.2 32.1 273 24 0.12 10 9 32.7 37.3 2.3 2.07 1.96 36 6.0 64 7/0.2 34.7 277 24 0.12 10 9 35.3 40.1 2.4 2.16 2.04 40 6.0 64 7/0.2 36.5 278 24 0.12 10 9 37.1 41.9 2.4 2.16 2.04 50 6.0 64 7/0.2 41.6 297 24 0.12 10 9 42.2 47.4 2.6 2.34 2.21 印字內容： PVC-PVC  CONTROL  SHIELD  CABLE  600V  2m㎡X╴P (14AWGX╴P)                GEI  TAI  A001  西元年月  連續M數 核  准 審  核 製 表 文件編號 版 本 生效日期 SOP-001-SD006 A 101.09.01 紀泰電線電纜股份有限公司         SOP-001   品質作業標準規範 -（對型）鋁箔各別隔離+總鋁地總編織（PVC/PVC） 　 　 　 　 　 　 　 　 　 　 3.5  m㎡ 5.5  m㎡ 8  m㎡ 14  m㎡ 導  體  條  數 65 條 105  條 315 條 553  條 導  體  線  徑 0.26 ± 0.01mm 0.26 ± 0.01mm 0.18 ± 0.008mm 0.18 ± 0.008mm 導  體  外  徑   (約) 2.4  mm 3.1  mm 4.1  mm 5.4  mm 導  體  絞  鉅    53  mm↓ 53  mm↓ 61  mm↓ 81  mm↓ 芯  線  外  徑   (約) 4.0  mm 5.3  mm 6.4  mm 8.1  mm 絕  緣  厚  度  標  準  值 0.8  mm 1.0 mm 1.2  mm 1.4  mm 絕  緣  平  均  值    0.72  mm↑    0.9  mm↑    1.08  mm↑    1.26  mm↑ 絕  緣  最  小  值    0.64  mm↑    0.8  mm↑     0.96 mm↑    1.12  mm↑ 導  體  電  阻   20℃  Ω/km 　   5.42Ω/km↓  3.35 Ω/km↓ 2.29 Ω/km↓ 1.30 Ω/km↓ 絕  緣  電  阻   20℃  MΩ-km   50 MΩ-km↑   50 MΩ-km↑   50 MΩ-km↑   40 MΩ-km↑ 絕  緣  體  火  花  試  驗 5   KV 芯  線  顏  色  /  號  碼 8芯以下以顏色區分,  8~12芯依訂購單指定區分, 16芯以上以號碼區分 絞  合  外  徑   (約) 依附表（文件編號： SOP-001-SD007～SOP-001-SD010 ） 最  大  絞  距 依附表（文件編號： SOP-001-SD007～SOP-001-SD010 ） 包  帶  層 鋁箔麥拉帶 編  織  層 導  體 以單線徑  0.12mm 裸銅線 / 鍍錫銅線編織 編  織 依附表（文件編號： SOP-001-SD007～SOP-001-SD010 ） 被  覆  層 依附表（文件編號： SOP-001-SD007～SOP-001-SD010 ） 被  覆  體  火  花  試  驗 2   KV 印  字  內  容 PVC-PVC  CONTROL  SHIELD  CABLE  600V         m㎡X      P            (      AWGX╴P)    GEI   TAI   A001   西元年月  連續M數 　 　 　 　 PVC絕緣體老化前抗拉強度 1.02   kgf/m㎡↑ PVC絕緣體老化前伸長率 100   %↑ PVC被覆體老化前抗拉強度 1.02   kgf/m㎡↑ PVC被覆體老化前伸長率 120   %↑ 老  化  條  件 100℃ /  48小時 PVC絕緣體老化後抗拉強度殘率 加熱前值之 85%↑ PVC絕緣體老化後伸長殘率 加熱前值之 80%↑ PVC被覆體老化後抗拉強度殘率 加熱前值之 85%↑ PVC被覆體老化後伸長殘率 加熱前值之 80%↑ 耐     電     壓 2  KV / 1 分鐘 耐     燃     性 （PVC 被 覆 體） 60 秒內自然熄滅 核   准 審   核 製   表 文年編號 版本 生效日期 頁次 SOP-001-SD001 A 101.09.01 2/2 紀泰電線電纜股份有限公司 SOP-001
