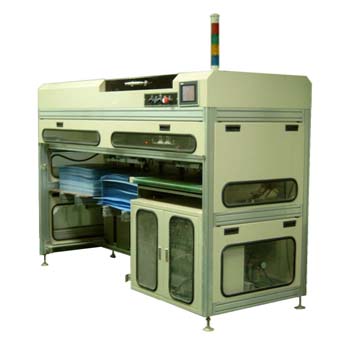

規格： ‧ 設備尺寸：2380L X 1037W X 900H。 ‧ 電壓：3ψ220V - 60HZ。 ‧ 作動功率：1.5KW。 ‧ 耗氣量：360L / Min。 ‧ 作業高度：900mm。 功能說明： ‧ 可自由設定放紙順序、控制收放板數量。 ‧ PU 平面皮帶輸送，無板面刮傷問題。 ‧ 連杆 Connecting Rod 趨動運作順暢，定位精準速度快。 ‧ 真空吸盤各別獨立真空產生器。 ‧ 人機觸控操作，動作設定掌握簡易。 ‧ 產能500 * 600 /MIN 12片。 其他相關產品 : 首頁 > 產品介紹 > 自動化專用機 > PCB設備 > ALM-000懸臂雙倍速序列投收料機首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 序列式收板機X350首頁 > 產品介紹 > 自動化專用機 >PCB設備 > 高速投板機HSD-1000首頁 > 產品介紹> 自動化專用機 > PCB設備 > 錫渣回收機MF-SN01首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 倒角機KD06首頁> 產品介紹 > 自動化專用機 > PCB設備 > PP鑽孔機首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 金手指斜邊機首頁 > 產品介紹 > 自動化專用機 >PCB設備 > LS-400PCB噴墨機首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 自動上下鉚機
規格與功能 ‧ 機台尺寸：L950 * W740 * H1760。 ‧ 作業高度：920mm (可依需求配置)。 ‧ 使用電壓：3∮220V20A。 ‧ 油壓最大出力140kg/cm2。 ‧ 計量單位100 ～ 700公克 (可依客戶需求製造)。 ‧ 三向閥閥體為SUS316。 ‧ 計量缸使用鋼管加工鍍鉻拋光處理。 ‧ 油壓冷卻系統可選擇水冷式或空冷式。 ‧ 計量精確度為 0.5%。 ‧ 機身結構：SS41粉體塗裝加透明視窗。 ‧ 控制系統：三菱PLC。 ‧ 警報系統：蜂鳴器。 其他相關產品 : 首頁 > 產品介紹> 自動化專用機 >包裝罐裝設備 首頁 > 產品介紹> 自動化專用機 >PCB設備 首頁 > 產品介紹> 自動化專用機 >污泥脫水機 首頁 > 產品介紹> 自動化專用機 >UV乾燥機 首頁 > 產品介紹> 自動化專用機 >組裝專用機 首頁 > 產品介紹> 自動化專用機 >省力化設備 首頁 > 產品介紹> 自動化專用機 >其他設備 首頁 > 產品介紹> 靜電除塵設備 > 靜電風扇 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴槍 SE-G00 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴台 SE-BD 首頁 > 產品介紹 > 靜電除塵設備> 薄膜清潔機 CM-600 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴排-靜電BAR 首頁 > 產品介紹> 靜電除塵設備 > 特殊型靜電噴頭SMSE-00 首頁 > 產品介紹 > 豆腐生產設備 > 手動豆腐切割機 首頁 > 產品介紹 > 豆腐生產設備 > 冷卻輸送機首頁 > 產品介紹 > 豆腐生產設備 > 卸模與翻板機首頁 > 產品介紹> 豆腐生產設備 > 直行壓台首頁 > 產品介紹 > 豆腐生產設備 > 殺菌機首頁 > 產品介紹 > 豆腐生產設備 > 單槽脫渣機首頁 > 產品介紹 >豆腐生產設備 > 凝固線與壓台首頁 > 產品介紹> 豆腐生產設備> 雙槽脫渣機 首頁 > 產品介紹> 低壓成型材料與設備

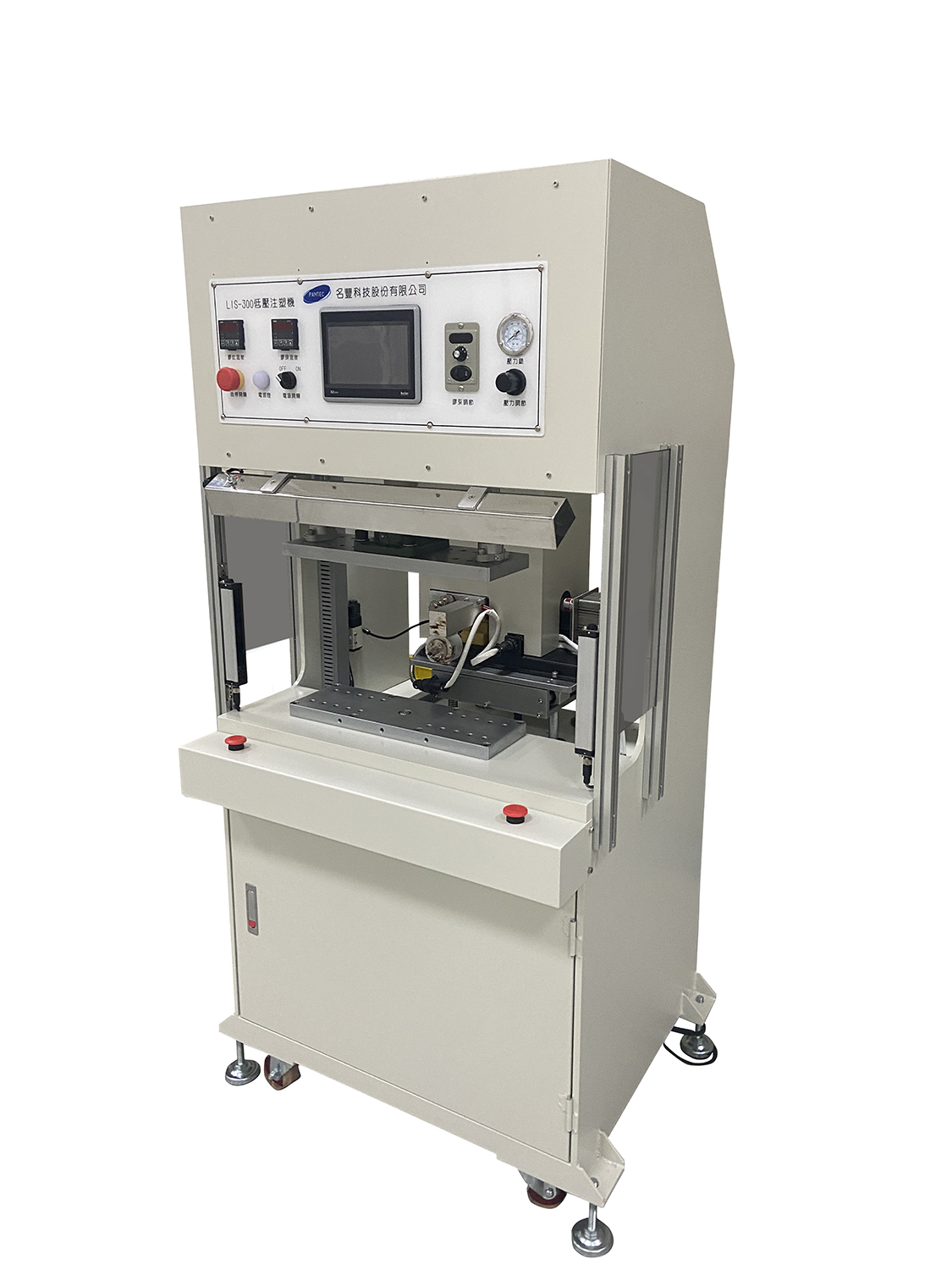

一、運用範圍 ‧ 側式注膠系列， 給予多模穴與滑塊機構的模具較大的運用空間，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。 ‧ 制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣與防水等性能。‧ 廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。 二、設備功能特點 ‧ 機台和熔膠系統一體化設計，占地空間小。 ‧ 注膠速度可通過面板調整，注膠控制更精確。 ‧ 注膠系統各部件採用模組化設計，維修及保養方便快速。 ‧ 自診功能和各種故障報警。 ‧ 膠缸、膠槍均可獨立控制溫度。 ‧ 槍前後位置可快速調整，更換模具方便。 ‧ 注膠系統採用最新齒輪泵和注膠槍，泵體直接和3L膠缸連接. 結構緊湊，注膠穩定, 故障率低，使用壽命長。 ‧ 速熔式膠缸，SYP PA1熱熔膠為例，加熱200℃，20分鐘可作業。 ‧ 工作保護採用雙手操作、同時配備光幕。 ‧ 工作檯配備產品頂出裝置，方便取出產品。 ‧ 人機可儲存多筆物料參數(溫度/注膠速度/開模時間/退模時間) ‧ LED燈增加工作亮度 三、選配 ‧ 自動加料、烘料系統和多段注膠壓力控制系統。 ‧ 雙工位單槍側式注膠, 給予較複雜的多模穴與滑塊機構的模具較大的應用空間。 ‧ 雙膠缸，注膠更穩定,生產效率更高，應用更廣泛。 ‧ 合模採用氣液增壓缸，合模力更大，適合注膠面積較大、注膠量大產品的大批量生產。 ‧ 左右移模式工作臺, 一個上模對兩個下模，提高生產效率。 ‧ 合模採用氣液增壓缸，合模力1-5T可調，適合注膠量大的產品。 ‧ 模具冷卻水路，接通冷卻水即可使用。 四、設備規格尺寸 設備尺寸 / 重量 W900Xl850xH1765(mm) 470kg 占地面積 2.5M² 工作臺面離地高度 860mm 溶膠系統與數量 電熱加溫(溶膠桶x1 加熱塊x1 射嘴x1) 自動加料系統 選配 注膠槍型號與角度 30度(標準)/45度/60度可定制 輸入電壓 200-240VAC / 1 Phase / 60 Hz/30A 溫控分區 膠桶/射嘴 溫度範圍 室溫至200℃ 最大功率 1450WATT(膠桶1000 WATT/膠管300WATT/射嘴150 WATT) 最低工作氣壓 5kg/cm2 合模方式 氣缸 合模力 1000kg(5kg/cm2) 可調整合模力 合模行程 175mm(可設計調整) 脫模方式 氣缸 脫模力 40kg(5kg/cm2) 脫模行程 30mm 控制系統 Plc+觸控人機 安全保護 光柵、左右安全門、後保護罩 標準模具尺寸 180 mm x 100 mm x 150 mm / 16 kg 模具最大尺寸 250 mm x 120 mm x 150 mm 可注塑產品設計最大尺寸 50 mm x 45mm x 7 mm LM300模具最大尺寸 LM300設備外觀尺寸

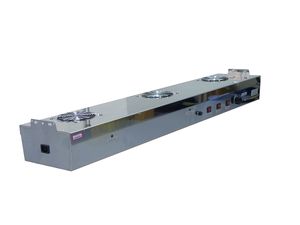

產品介紹 BR-S-LH-3300ST 靜電消除風扇之功能特性： 1.外型設計美觀，適合應用於設備搭載。 2.主體使用鏡面不銹鋼製造，搭配無刷馬達風扇，適用於高規格無塵室安裝。 3.高精度、高穩定性的直流脈波離子平衡電路設計無需校正。 4.鎢金屬尖端研磨離子器，提供優良尖端放電效果，產出大量正負離子，能達到快速除靜電效能。 5.超快除靜電速度，風扇正前方1F處中和衰減時間約1.1秒，終結電壓小於±10V。 6.獨立LED指示，可有效監控靜電消除器運作狀態。 7.外部2段速切換開關，內部低速可調式設計，可應用於各種除靜電工程。 8.附加日光燈照明，不需另外加裝燈源。 9.附加暖風功能，冬天與低溫無塵室使用方便。 BR-S-LH-3300ST 靜電消除風扇之各項功能參數一覽表 型號：BR-S-LH-3300ST 各項功能參數值 輸入電壓 AC220V50/60HZ(110V)可指定 輸出電壓 DC±7000V 額定電流 小於5AMP 電源控制 隨插即用附燈開關切換 離子輸出監控 LED指示 靜電消除時間 1 FT 2 FT 約1.1秒 約3.5秒 離子平衡 ±10V ± 10V 電磁波干擾 符合FCC、Partl5、classA標準 臭氧量 24小時累積量＜0.07ppm 風扇轉速調整 雙段切換(內部低速可微調) 單風扇最大風壓 8.2mmaq 單風扇最大風量 315CFM 淨重 6.5KGS 本機尺寸 L1135mm / W220mm / H135mm 其他相關產品 : 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴台 SE-BD 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴槍 SE-G00 首頁 > 產品介紹 > 靜電除塵設備> 薄膜清潔機 CM-600 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴排-靜電BAR 首頁 > 產品介紹> 靜電除塵設備 > 特殊型靜電噴頭SMSE-00

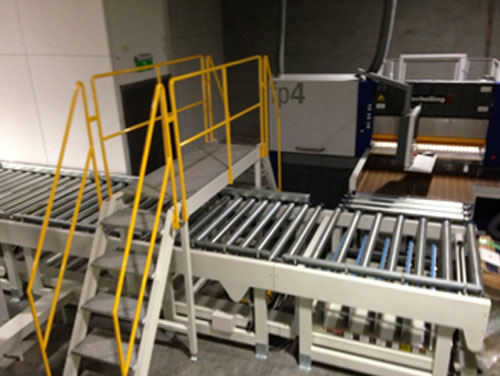

設備規格： ‧ 電力需求42kw ‧ 機械電源:客戶指定(220v/380v) ‧ 控制介面:觸摸式螢幕+PLC ‧ 機械塗裝:粉體烤漆 ‧ 每段輸送機儲存板材數:1板 ‧ 輸送機承載重量設計:200kg ‧ 升降機載重設計:300kg ‧ 速度控制:固定速度 ‧ 輸送速度:15米/每分鐘 ‧ 過橋輸送機構 ‧ 輸送機馬達:AC.0.5HPX 1PC ‧ 油壓升降馬達:AC.3HPX 1PC*0.4KW ‧ 開門油壓:Ф63mm*2支 ‧ 油壓升降機構:剪刀式升降機 其他相關產品 : 首頁 > 產品介紹 > 自動化專用機 > 組裝專用機 > 恒流扇設備 首頁 >產品介紹 > 自動化專用機 > 組裝專用機 > 墨水夾設備 首頁 > 產品介紹 > 自動化專用機> 包裝罐裝設備 > 油壓計量控制機組HC-100 首頁 > 產品介紹 > 自動化專用機 > 包裝罐裝設備> 膠狀物靜態混合器MIX-A00

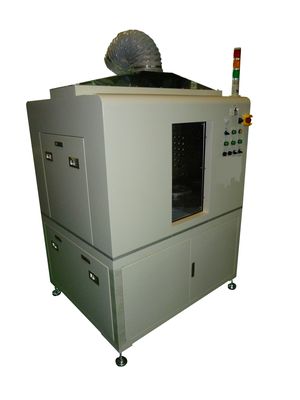

商品規格： ‧ 適用：金屬、玻璃、壓克力、黏合UV膠之四面乾燥。 ‧ 使用電力：30 KVA ‧ 燈管：3KW * 2 ‧ 有效照射寬度：300 (mm) ‧ 旋轉角度：360 (mm) ‧ 治具面距地高：800 + 50 (mm) ‧ 旋轉速度：3 ~ 10 rpm ‧ 機器尺寸 (長 x 寬 x 高)：1140 x 1300 x 1030 (mm) 商品特點： ‧ 光源系統採用已開發完成的鹵素金屬燈，UV能量高且穩定，用於UV膠之乾燥硬化方面，其硬化速度極快。 ‧ 安全裝置內含漏電斷路器、馬達超載保護、超溫保護、異常緊急開關及控制線路保險絲。 ‧ 旋轉速度可依客戶需求自行設定。 ‧ 用途廣泛，可依產品特性選擇功能，照射距離亦可依產品高度做適當的調整。照射時間可依需求不同於人機面板上設定，附加高效率的冷卻機構與紅外線過濾裝置，可防止被照射物的溫度上升。 *可依客戶需求設計製造*

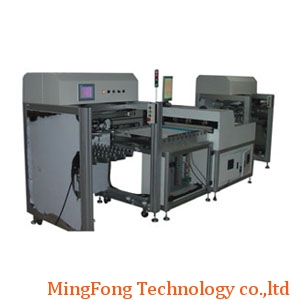

ALM-000雙倍速序列投收料機 機器規格與配置 機台尺寸：L1020 * W950 * H1560。 使用氣壓與耗氣量：5kg600L / min。. 使用電壓：3∮220V15A PLC+觸控螢幕 操作系統 其他相關產品 :首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 序列式收板機X350首頁 > 產品介紹> 自動化專用機 > PCB設備 > 雙收板機PL2900首頁 > 產品介紹 > 自動化專用機 >PCB設備 > 高速投板機HSD-1000首頁 > 產品介紹> 自動化專用機 > PCB設備 > 錫渣回收機MF-SN01首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 倒角機KD06首頁> 產品介紹 > 自動化專用機 > PCB設備 > PP鑽孔機首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 金手指斜邊機首頁 > 產品介紹 > 自動化專用機 >PCB設備 > LS-400PCB噴墨機首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 自動上下鉚機

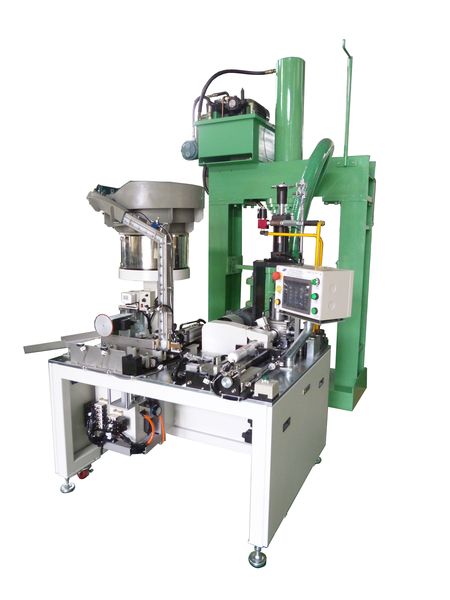

一、主要機器 1. 油壓矽膠押出機 2. 充填機 二、外觀尺寸 1. 油壓矽膠押出機長1.2M、寬1.5M、高3M 2. 充填機長2.3M、寬1M、高1.8M 三、主要功能 1. 押出機最大押出能力35T 2. 充填機，充填速度視作業人員熟練度約可達18-26支/分 3. 充填量誤差值為±0.5% 四、主要設備 1. 油壓矽膠押出機： (1) 最大押出力為35 T (2) 油壓單元：動力為5HP，最大輸出壓力120KG/CM2 (3) 使用油為中油68號液壓油 (4) 油壓單元附水冷或空冷卻機構，以降低液壓油之油溫 (5) 液壓油溫度在50℃以下操作為正常 (6) 油壓缸直徑為200ψ，行程1100MM最大承受壓力為130KG/CM2 (7) 押盤上O型環材質為橡膠 (8) 原料筒夾使用鐵管一體成型加工製造真園度佳 (9) O型環為本廠自行開模製造，備品供應充足 (10) 進料台使用重型60ψ滾筒輸送帶，長1.4M、寬0.65M2. 充填機： 充填機分為： (1) 切斷充填機構 (2) 塞蓋振動式送料設備 (3) 塞蓋機構 (4) 塞蓋完成推出機構 (5) 噴印機構 (6) 油壓計量機 (7) 充填主杆 (8) 控制系統 (9) 噴墨印字機(選購品) 1 切斷充填機構 將空管手動投入空管支撐座，按壓啟動按鈕則自動充填，充填完自動切料並退回模式與自動充填機相同 2 塞蓋振動式送料設備 塞蓋送料設備分為三部份： a. 振動送料機&瓶蓋儲存槽與振動送料機成為一體，保養容易儲存能力約為500只瓶塞。 b. 瓶蓋滑槽以不銹鋼鋼條製成，上有矽油加油閥可使瓶蓋沾上微量矽油，使塞蓋動作確實，滑槽可儲存20只瓶塞。 c. 瓶蓋固定模座採一體成型製作，精確度高提高塞蓋品質。 3 塞蓋機構 主要組件為塞蓋氣缸 ( 63ψ汽缸)、夾放缸(ψ12行程10)。 塞蓋之壓力與殘留在管內空氣有密切關係塞蓋汽缸有獨立之調壓閥將 其壓力調至適當之位置。 塞缸裝置有三支磁簧開關，可檢測充填量是否正常，若塞蓋不正常或誤差太大，則會發出警示並停機。 4 塞蓋及噴印完成推出機構 當塞蓋動作完成，橫移機構即自動將成品移至噴印位置，並將噴印完成物件 推出至滑道使成品滑至預備之成品箱內。 5 油壓計量機 油壓計量機分為兩部份： a. 油壓計量筒推力採用63ψ油壓缸，油壓缸上螺帽可調整充填量，計量筒使用表面鍍鉻之ψ100高剛性材質製造。 b. 油壓三向閥 油壓三向閥以內部軸前後切換達到補料與充填目的 三向閥兩側PACKING之封板為新的設計，可裝置自動補油器以潤滑銅軸及防止矽膠之凝固。 三向閥材質為SUS316不銹鋼。 6 充填主杆 以不銹鋼材質製成內部經過精密鏡面研磨，因內部極為光滑故清洗相對容易。 7 控制系統 a. 採用三菱PLC為主控制系統，外部有一腳踏開關作為充填啟動之用，整機操作簡單，維修容易，無須作複雜之參數設定即可動作。 b. 人性化操作介面： 程式設計已將操作中突然之停機或故障問題顯示於人機介面上 操作人依照指示即可輕易排除問題。 五、售後服務 1. 本機台保固期限為一年。 在正常使用情形下保固一年(消耗性零件除外)。 如人為&天災造成機械損壞則不在保固範圍內。 2. 可依客戶需要簽定維修合約。 六、保養維修 1. 在保固期內除更換耗材外，只酌收人員交通費用及工本費，不另收其它費用。 2. 保固期限過後，可簽保養合約以機台總價之 5% 為維修款，其服務視同保固期。 3. 保固期限過後，未簽維修合約本公司也提供維修服務，但以合理收費服務客戶。 七、教育訓練 本公司提供4小時教育訓練課程。 上課內容分為： 1. 機械之原理及簡易維修 2. 電路控制之原理 八、維修＆備品 本公司備有充足機台所需之零元件，供客戶選購。 例如： 1. 三向閥、充填主杆、壓機用大o-ring、各種packing。 2. 機台所需之電氣、機械元件。 3. 氣壓元件&接頭。 4. 三英寸料管……等等。 其他相關產品 : 首頁 > 產品介紹> 自動化專用機 >包裝罐裝設備 首頁 > 產品介紹> 自動化專用機 >PCB設備 首頁 > 產品介紹> 自動化專用機 >污泥脫水機 首頁 > 產品介紹> 自動化專用機 >UV乾燥機 首頁 > 產品介紹> 自動化專用機 >組裝專用機 首頁 > 產品介紹> 自動化專用機 >省力化設備 首頁 > 產品介紹> 自動化專用機 >其他設備 首頁 > 產品介紹> 靜電除塵設備 > 靜電風扇 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴槍 SE-G00 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴台 SE-BD 首頁 > 產品介紹 > 靜電除塵設備> 薄膜清潔機 CM-600 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴排-靜電BAR 首頁 > 產品介紹> 靜電除塵設備 > 特殊型靜電噴頭SMSE-00 首頁 > 產品介紹 > 豆腐生產設備 > 手動豆腐切割機 首頁 > 產品介紹 > 豆腐生產設備 > 冷卻輸送機首頁 > 產品介紹 > 豆腐生產設備 > 卸模與翻板機首頁 > 產品介紹> 豆腐生產設備 > 直行壓台首頁 > 產品介紹 > 豆腐生產設備 > 殺菌機首頁 > 產品介紹 > 豆腐生產設備 > 單槽脫渣機首頁 > 產品介紹 >豆腐生產設備 > 凝固線與壓台首頁 > 產品介紹> 豆腐生產設備> 雙槽脫渣機 首頁 > 產品介紹> 低壓成型材料與設備

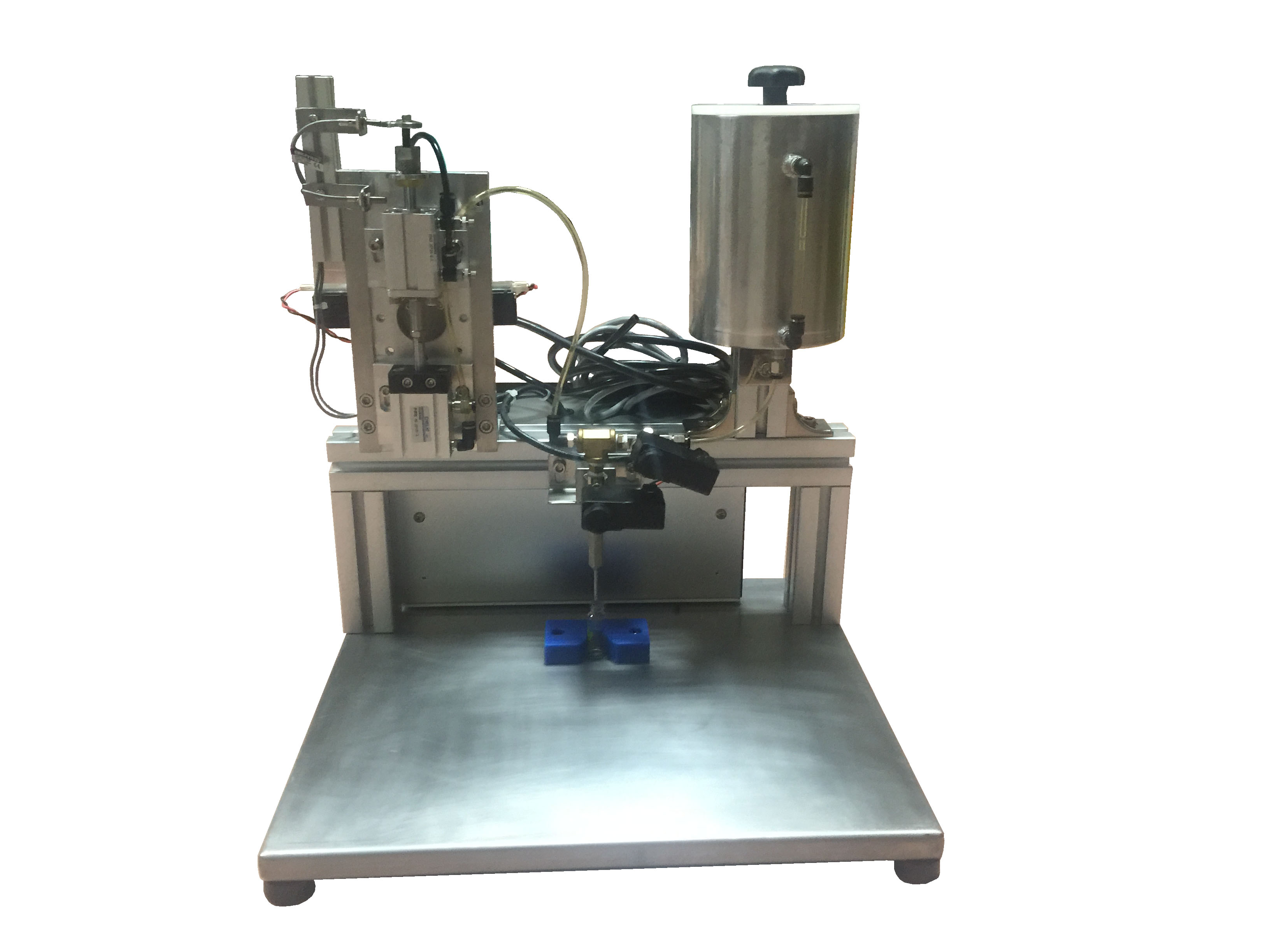

機器規格與配置: 1.可置放在層流櫃或是生物安全操作台使用2.適用瓶子直徑範圍12~48mm。3.充填容量範圍3~30ml4.適用於少量樣品的充填5.適用化學品或油品的充填。6.機台尺寸: 長260mmx 寬350nnx 高450mm。

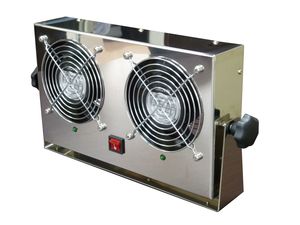

功能特性： 1.桌上型輕巧設計，不論應用於工作台或設備搭載皆能提供彈性的設置選擇。2.高精度、高穩定性的直流脈波離子平衡電路設計無需校正。3.鎢金屬尖端研磨離子器，提供優良尖端放電效果，產出大量正負離子，能達到快速除靜電效能。4.超快除靜電速度，正前方1F處中和衰減時間小於0.9秒，終結電壓小於±10V。5.左右獨立LED放電指示，可有效監控靜電消除器運作狀態。6.機身使用鏡面白鐵，適用於高規格無塵室使用。7.可旋轉組合腳架無論懸掛或放置桌面、搭配機台使用皆能提供安裝調整方便性。 各項功能參數一覽表 型號:BR-F-2200ST 各項參數值 輸入電壓 AC110-125V 輸出電壓 DC±7000V 額定電流 小於1AMP 電源控制 即插即用附燈開關切換 離子輸出監控 獨立LED指示 靜電消除時間 1FT 2FT 約1秒 約3秒 離子平衡 ±5V ±10V 電磁波干擾 符合FCC、Partl5、classA標準 臭氧量 24小時累積量﹤0.05ppm 風扇轉速調整 300-3000Rpm可微調 最大風壓 8.2mmaq 最大風量 210CFM 淨重 4.3KGS 本機尺吋 L360mm/W90mm/H190mm 其他相關產品 : 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴台 SE-BD 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴槍 SE-G00 首頁 > 產品介紹 > 靜電除塵設備> 薄膜清潔機 CM-600 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴排-靜電BAR 首頁 > 產品介紹> 靜電除塵設備 > 特殊型靜電噴頭SMSE-00
產品規格可依客戶需求製作 其他相關產品 : 首頁 > 產品介紹 > 自動化專用機 > 組裝專用機 > 恒流扇設備 首頁 >產品介紹 > 自動化專用機 > 組裝專用機 > 墨水夾設備 首頁 > 產品介紹 > 自動化專用機> 包裝罐裝設備 > 油壓計量控制機組HC-100 首頁 > 產品介紹 > 自動化專用機 > 包裝罐裝設備> 膠狀物靜態混合器MIX-A00

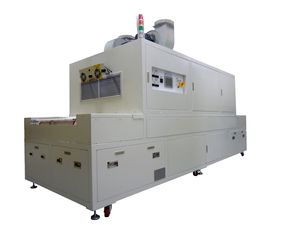

商品規格：‧ 適用：金屬、玻璃、壓克力、電路板、紙類、特多龍、軟硬PC、PVC、ABS、PS、黏合UV膠之乾燥。 ‧ 使用電力：50 KVA ‧ 燈管：9KW * 4 ‧ 有效照射寬度：650 (mm) ‧ 輸送網寬度：680 (mm) ‧ 網面距地高：800 + 50 (mm) ‧ 輸送速度：2 ~ 10 M/min ‧ 機器尺寸 (長 x 寬 x 高)：4000 x 2000 x 2200 (mm) 商品特點： ‧ 光源系統採用已開發完成的鹵素金屬燈，UV能量高且穩定，用於UV膠之乾燥硬化方面，其硬化速度極快。 ‧ 安全裝置內含漏電斷路器、馬達超載保護、超溫保護、異常緊急開關及控制線路保險絲。 ‧ 前後設有靜電消除風扇消除靜電。 ‧ 用途廣泛可依產品特性選擇功能，照射距離亦可依產品高度做適當的調整。輸送速度可依需求不同於人機面板上設定，附加高效率的冷卻機構與紅外線過濾裝置，可防止被照射物的溫度上升。

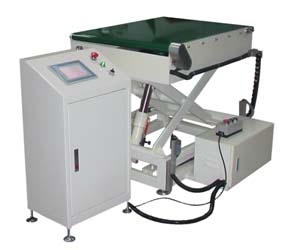

特點： ‧ 自動序列收板可依下制程需求，自由設定序列片數 / 間距 / 方向與收板總數。 ‧ 自動升降功能與 xray 機台搭配，能微調板材承接距離，有效防止下落撞傷板件。 ‧ 人機介面顯示，操作 / 檢修容易，可依需求儲存數種收板設定。 ‧ 機台依據制程需求序列收板，方便CNC成型機入料作業，免除人員分板工作、節省人力、避免推‧ 板作業刮傷。 ‧ 依生產LAYOUT或台車動向自由設定成品輸出方向。 ‧ 升降裝置採油壓制動機構，動作平順耐用，機台安全作業高度為450MM — 920MM (約可承接3‧ 00片 PCB 板)。 ‧ 可與 XRAY 打靶機連線，作業方便。 ‧ 搭配專用台車，滿料時可自動輸送至台車暫存。 機台專利字型大小：M288079。 機器尺寸：1200mm(長) * 680mm(寬) * 1260mm(高)。 使用功率：三相 220V / 1/2HP。 其他相關產品 :首頁 > 產品介紹 > 自動化專用機 > PCB設備 > ALM-000懸臂雙倍速序列投收料機首頁 > 產品介紹> 自動化專用機 > PCB設備 > 雙收板機PL2900首頁 > 產品介紹 > 自動化專用機 >PCB設備 > 高速投板機HSD-1000首頁 > 產品介紹> 自動化專用機 > PCB設備 > 錫渣回收機MF-SN01首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 倒角機KD06首頁> 產品介紹 > 自動化專用機 > PCB設備 > PP鑽孔機首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 金手指斜邊機首頁 > 產品介紹 > 自動化專用機 >PCB設備 > LS-400PCB噴墨機首頁 > 產品介紹 > 自動化專用機 > PCB設備 > 自動上下鉚機

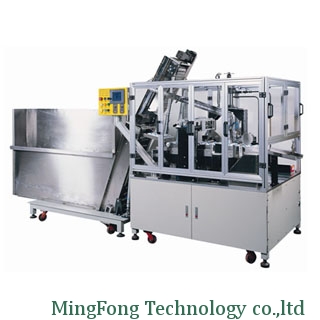

矽膠充填系統 一、主要機器 1. 油壓矽膠押出機 2. 充填機生產方向由左向右 生產方向由右向左 二、外觀尺寸 1. 油壓矽膠押出機長1.2M、寬1.5M、高3 M 2. 充填機長4M、寬2M、高2.5M 三、主要功能 1. 押出機最大押出能力35T 2. 充填機，充填速度25~30支/分 3. 充填量誤差值為 ±0.5% 4. 全自動入料充填快速方便 5. 生產方向可依客戶需求訂制 四、主要設備 1. 油壓矽膠押出機： (1) 最大押出力為 35T 馬達 (2) 油壓單元：動力為7.5HP，最大輸出壓力為140KG/CM2 (3) 使用油為中油68號液壓油 (4) 使用單元附水冷式冷卻管，以降低液壓油之溫度 (5) 液壓油溫度在50℃以下操作為正常 (6) 油壓缸直徑為180º ψ，行程1100MM最大承受壓力為140KG/CM2 (7) 押盤上O型環材質為橡膠，請勿使用銳利刀器或使用火器烘烤 (8) 固定筒夾請依照使用規範操作避免油壓缸軸心受損 (9) O型環為本廠自行開模製造 (10) 進料重型60ψ滾筒輸送帶(選購)，長1.3M、寬0.65M 2.充填機： 充填機分為： (1) 空瓶輸送機 (2) 瓶蓋輸送機 (3) 水平移載機構 (4) 充填入管機構 (5) 塞蓋機構 (6) 油壓計量機構 (7) 充填主杆 (8) 噴墨印字機(選購品) 1 空瓶輸送機： 空瓶輸送機分為兩部份 a. 空瓶儲存槽槽身採用SUS304 1.5mm厚不銹鋼材質，儲存能力為700瓶空瓶 b. 勾瓶輸送帶 勾料鏈條為不銹鋼平板鏈條，機身為 2.0mm 厚不銹鋼材質，輸送能力50瓶/分，動力為90W調速馬達。 2 瓶塞輸送機： 瓶塞輸送機分為三部份 a. 瓶蓋儲存槽槽身採用SUS304 1.5mm厚不銹鋼材，儲存能力為3000只瓶塞。 b. 篩選輸送帶篩選鏈條為不銹鋼寬度 190mm 頂板鏈條，機身為2mm不銹鋼材質，篩選能力35只/分。 c. 滑槽 以不銹鋼鋼條製成，上有吸油羊毛可儲存30只瓶塞。 3 水平移載機構： 水平移載機構使用鏈條為2060R型特殊鏈條，輸送能力為100次/分 採用間歇分割器作為定位控制，定位精確快速，為改良型的移位元方式。 4 充填入管機構： 主要機構由管氣缸與緩衝機構組成，充填完成之後切斷的時間及速度搭配緩衝機構是矽膠切斷是否完整的重要因素，操作時特別要注意三者之間的配合。 5 塞蓋機： 主要元件為塞蓋氣缸 ( 63ψ汽缸)、夾放缸(ψ12行程10)、塞蓋檢測缸(ψ8行程80)。 塞蓋之壓力與殘留在管內空氣有密切關係塞蓋汽缸有獨立之調壓閥將其壓力調至適當之位置。 塞缸檢測為檢測塞缸是否正常之汽缸，若塞蓋不正常則會警示並停機。 6 油壓計量機： 油壓計量機分為兩部份： a. 油壓計量筒推力採用63ψ油壓缸，油壓缸上螺帽為調整充填量用，計量筒內ψ100，活塞表面鍍鉻，注意保持活塞內之矽油，以減少活塞環之損耗。 b. 油壓三向閥 油壓三向閥內之銅軸，請小心使用不可敲擊，損壞表面即影響精度，三向閥之內孔清洗時請勿刮傷，三向閥兩側PACKING之封板為新的設計，可裝置自動補油器以潤滑銅軸及防止矽膠之凝固，三向閥材質為不銹鋼。 7 充填主杆： 充填主杆分為兩部份： a. 內管故定不動在換色時才取出清洗，內管接三向閥與空瓶，將矽膠灌至瓶內，其內孔之光滑度很重要，清洗時需將矽膠完全洗淨，材質為不銹鋼板。 b. 外管外管負責切斷矽膠，尺寸較空瓶內徑小，本身經由切斷動馬達帶動快速旋轉其管牙方向與旋轉方向相反，換顏色時其與內管相同都要清洗乾淨，材質為不銹鋼。 c. 切斷動力組切斷動力由1/2HP馬達提供，與煞車離合器和時規皮帶組合，馬達不停運轉，由煞車離合器作動，瞬間達到高速切斷之功能。 五、系統控制 控制採用三菱PLC+人機介面 1. PLC主控整個作業流程人機介面作用： (1) 參數修改 (2) 手動操作 (3) 故障原因顯示 (4) 故障排除之方法 機台可自動檢測： (1) 空瓶反向 (2) 填充量不足 (3) 塞蓋不足 (4) 塞蓋反向 (5) 定位不良 (6) 出口阻塞 當發生以上不良時， PLC會使整個系統停機並在人機介面上顯示出提示，並提供排除之方法供操作者參考，並在故障排除後機台才繼續動作。 六、售後服務 1. 本機台保固期限為一年。 在正常使用情形下保固一年(消耗性零件除外)。 如人為&天災造成機械損壞則不在保固範圍內。 2. 可依客戶需要簽定維修合約。 七、保養維修 1. 在保固期內除更換耗材外，只酌收人員交通費用及工本費，不另收其它費用。 2. 保固期限過後，可簽保養合約以機台總價之 5% 為維修款，其服務視同保固期。 3. 保固期限過後，未簽維修合約本公司也提供維修服務，但以合理收費服務客戶。 八、教育訓練 本公司提供6小時教育訓練課程，課程分2次、每次3小時 上課內容分為： 1. 機械之原理及簡易維修 2. 電路控制之原理 3. 如何由人機介面螢幕上檢修機械 九、維修＆備品 本公司備有充足機台所需之零元件，供客戶選購。 例如： 1. 三向閥、充填主杆、壓機用大o-ring、各種packing。 2. 機台所需之電氣、機械元件。 3. 氣壓元件&接頭。 4. 三英寸料管……等等。 充填機專家 名豐科技提供多款自動充填機。如果您有任何需求，歡迎來信洽詢 其他相關產品 : 首頁 > 產品介紹> 自動化專用機 >包裝罐裝設備 首頁 > 產品介紹> 自動化專用機 >PCB設備 首頁 > 產品介紹> 自動化專用機 >污泥脫水機 首頁 > 產品介紹> 自動化專用機 >UV乾燥機 首頁 > 產品介紹> 自動化專用機 >組裝專用機 首頁 > 產品介紹> 自動化專用機 >省力化設備 首頁 > 產品介紹> 自動化專用機 >其他設備 首頁 > 產品介紹> 靜電除塵設備 > 靜電風扇 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴槍 SE-G00 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴台 SE-BD 首頁 > 產品介紹 > 靜電除塵設備> 薄膜清潔機 CM-600 首頁 > 產品介紹> 靜電除塵設備 > 靜電噴排-靜電BAR 首頁 > 產品介紹> 靜電除塵設備 > 特殊型靜電噴頭SMSE-00 首頁 > 產品介紹 > 豆腐生產設備 > 手動豆腐切割機 首頁 > 產品介紹 > 豆腐生產設備 > 冷卻輸送機首頁 > 產品介紹 > 豆腐生產設備 > 卸模與翻板機首頁 > 產品介紹> 豆腐生產設備 > 直行壓台首頁 > 產品介紹 > 豆腐生產設備 > 殺菌機首頁 > 產品介紹 > 豆腐生產設備 > 單槽脫渣機首頁 > 產品介紹 >豆腐生產設備 > 凝固線與壓台首頁 > 產品介紹> 豆腐生產設備> 雙槽脫渣機 首頁 > 產品介紹> 低壓成型材料與設備
