三合一水性彈性塗料3 IN 1WATER-BASED ELASTOMERIC COATING類 型 ：由耐候及耐鹼性優異之彈性壓克力樹脂，配合特殊高級顏料及添加劑精製而成兼具彈性、抗龜裂防水及防霉等三項功能之水性塗料。用 途 ：混凝土建築物內外壁之防水、防漏及裝飾保護用光 澤 度 ：35% 以上顏 色 ：白色 ( 色卡色 )黏度 ：(25℃ ) 105~110KU 以上乾燥時間 ：(25℃) 指觸 :3 小時以內 堅乾 :10 小時以內塗裝間隔： (25℃) 最少 8 小時伸長率： 300% 以上漆膜厚度： 濕膜 :580μ(Micron) 乾膜 :250μ(Micron)適用底漆： 彈性塗料專用透明底漆或高接著水性底漆理論塗佈量 ：3.25 ㎡ /GAL ( 乾膜 500~700μ)調 薄 劑 ：清水調薄劑用量： 0~5%( 視使用工具而定 )貯藏安定性： 正常情況下，至少一年塗裝方法 ：刷塗、無氣噴塗、滾塗 ( 必須分二道至三道施工，乾膜厚度 500μ 以上 )施工注意事項 ：1. 表面潮濕及陰雨或大氣相對濕度在 85% 以上時，請停止施工。 2. 被塗物表面之油脂、灰塵及其它附著污物，必須清除乾淨方可施工。3. 使用前必須充分攪拌均勻，漆料如太稠時，可酌加清水調薄，但以不超過規定用量為準。4. 工具使用後，應立即以清水及清潔劑清洗。5. 塗裝時室溫及材質表面溫度需高於 10℃。6. 新水泥牆因含有多量水分和游離鹼性物質，必會降低漆膜性能與附著性必須等二 ~ 三星期，待其完全乾燥後，水份值在 12% 以下、方可施工。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7

水性水泥漆平光系列LATEX PAINT, FLAT產品型號： 白平色類 型： 由水溶性特殊壓克力樹脂為主要成份，配以耐鹼性顏料及添加劑精製而成之平光型水性水泥漆。用 途： 辦公大樓、觀光飯店、車站、醫院、學校、住宅等水泥內部防護及裝飾用面漆。特 性： 1. 漆膜細膩、質感優雅2. 遮蓋力強、容易施工3. 乾燥性快、耐水性能佳顏 色： 白色、玫瑰白、大麥白、藍鈴白、蘭花白、象牙、百合白、米色、粉藍、青蘋白、豪灰、黑色、紅色、黃色 ( 水性漆色卡 )遮 蓋 力： 12.5 ㎡ / L 以上 ( 新奇 10 ㎡ /L 以上 )重 量： 1.4kg / L 以上 光 澤 度 ：2~5%黏度： (25℃ ) 85 ~ 110KU乾燥時間 ：指觸：1/2 小時以內 堅結： 2 小時以內塗裝間隔 ：最少 2 小時漆膜厚度： 濕膜：100μ(Micron) 乾膜： 40μ(Micron)理論塗佈量： 40 ㎡ /Gal 10 ㎡ /L 350g/ ㎡ ( 二道塗佈量 )調 薄 劑： 清水調薄劑用量： 5~25 ％總不揮發物 ：60％ 以上顏 料 份： 40% 以上塗裝方法 ：刷塗、滾塗、噴塗注意事項： 1. 使用前必須充分攪拌均勻。油漆如太稠時，可酌加調薄劑調薄，但不超過規定用量為準。 2. 被塗物表面之油污、灰塵及雜物必須清除乾淨，始可施工。3. 新水泥牆因含有多量水份與游離鹼性物質，必會降低漆膜性能與附著性，必須等 3 週後，待其完全乾燥水份值在 12% 以下，方可施工。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7※ 以上所列數據僅供參考，非正式證明。

亮光型水性水泥漆LATEX PAINT, GROSS產品型號 ：950、680類 型 由水溶性特殊壓克力樹脂為主要成份，配以耐水、耐鹼性顏料及添加劑精製而成之亮光型水性水泥漆。用 途 辦公大樓、觀光飯店、車站、醫院、學校、住宅等水泥內外壁之防護及裝飾用面漆。特 性： 1. 水性無公害及起火危險2. 以清水為調薄劑，可降低施工費用3. 耐水性、耐鹼性優良4. 塗膜堅固、光澤好、耐磨性佳5. 塗刷性好、施工容易顏 色： 白色 ( 水性漆色卡 )遮 蓋 力 ：950-12.5 ㎡ / L 以上 680-10.0 ㎡ / L 以上重 量 ：1.2kg/L 以上 光 澤 度： 50~80%黏度 ：(25℃ ) 90~100KU乾燥時間 ：指觸：1/2 小時以內 堅結： 2 小時以內塗裝間隔 ：最少 2 小時漆膜厚度 ：濕膜：85μ(Micron) 乾膜： 35μ(Micron)理論塗佈量 ：42 ㎡ /Gal 11.0 ㎡ /L調 薄 劑： 清水調薄劑用量： 5~20 ％總不揮發物： 50％ 以上顏 料 份： 20% 以上貯藏安定性： 正常情況下，至少一年塗裝方法 ：刷塗、滾塗、噴塗注意事項 ：1. 使用前必須充分攪拌均勻。油漆如太稠時，可酌加調薄劑調薄，但不超過規定用量為準。 2. 被塗物表面之油污、灰塵及雜物必須清除乾淨，始可施工。3. 新水泥牆因含有多量水份與游離鹼性物質，必會降低漆膜性能與附著性，必須等 3 週後，待其完全乾燥水份值在 12% 以下，方可施工。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7

各色油性水泥漆MASONRY PAINT, COLORS產品型號 － 類 型： 由特殊壓克力樹脂 (ACRYLIC RESIN) 配合耐候性、耐鹼性顏料精製而成之各色水泥面漆。用 途 ：水泥建築物之內、外壁、混凝土、石膏、灰泥等表面之維護、裝飾用面漆特 性 ：1. 乾燥迅速、附著力強2. 耐候性優良，不易粉化、變色3. 漆膜堅韌，耐鹼性、耐水性優良4. 作業性良好，施工容易顏 色： 各色 ( 色卡色 )遮 蓋 力 ：8 ㎡ /L 以上重 量： 1.0kg/L 以上黏度： (25℃ ) 95~105KU光 澤 度 ：平光、有光、半光乾燥時間： (25℃) 指觸 30 分鐘以內 堅結 2 小時以內漆膜厚度 ：濕膜 80μ(Micron) 乾膜 35μ(Micron)理論塗佈量： 42 ㎡ /Gal 11 ㎡ /L塗裝間隔 ：最少 3 小時總不揮發物： 45% 以上調 薄 劑： 二甲苯調薄劑用量： 10~20%適 用 底 漆： 油性水泥底漆貯藏安定性 ：正常情況下，至少一年塗裝方法 ：刷塗、噴塗、滾塗施工注意事項： 1. 使用前必須充分攪拌均勻。油漆如太稠時，可酌加調薄劑調薄，但以不超過規定用量為準。 2. 新水泥牆因含有多量水分與游離鹼性物質，必將降低漆膜性能與附著性，必須等 3 星期，待其完全乾燥後水份值 12% 以下始可施工。 3. 被塗物表面之油汙、灰塵、水份及其他附著雜物，必須清除乾淨，始可施工。 4. 表面潮濕或陰雨天濕度超過 85% 應避免施工。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7

聚酯面漆 ( 優麗漆 )POLYURETHANE COATING, COLOR類 型： 由主劑壓克力樹脂共聚合物 (POLYOL RESIN) 配以 N 型不變黃硬化劑聚異氰酸酯 (N-TYPE ﹐ POLYISOCYANATE) 並配以耐候顏料精製而成之二液型不變黃各色面漆。用 途：汽車、機車、銅橋、自動機械、樂器、高級傢俱等金屬和木製品之上塗用面漆特 性： 1. 塗膜光澤高，硬度和韌性極佳2. 附著性強，修補性好，不易起皺3. 耐候性優異，不變黃，不失光4. 耐酸雨、耐鹽水、耐汽油、耐化學藥品性能極優顏 色： 各色重 量：0.9kg/L 以上 ( 混合後 )黏 度 ：(25℃ ) 72~78KU光 澤 度： 90% 以上乾燥時間： (25℃) 指觸 2 小時以內 堅結 6 小時以內 塗裝間隔 ：最少 12 小時漆膜厚度： 濕膜 90μ(Micron) 乾膜 30μ(Micron)理論塗佈量 ：36 ㎡ /Gal 9 ㎡ /L混 合 比 ：主劑 : 硬化劑 =4:1( 體積比 ) 主劑 : 硬化劑 =6:1( 重量比 ) ＊透明優麗漆 主劑 : 硬化劑 =4:1( 重量比 )總不揮發份： 55% 以上 ( 混合後 )調 薄 劑： 優麗漆調薄劑調薄劑用量 ：10~30%可用時間： (25℃) 8 小時 ( 混合後 )適用底漆 ：汽車噴漆 環氧樹脂底漆 環氧樹脂面漆貯藏安定性： 正常情況下，至少一年塗裝方法 ：刷塗、噴塗施工注意事項： 1. 本品為二液型，主劑與硬化劑必須按規定比例混合均勻，放置 10~20 分鐘後，再噴塗。一次噴塗超過 50u時, 易產生氣泡。 2. 噴塗時以 2~3 道為原則，每道之間隔，以溶劑已揮發，但漆面尚有些粘手時即可再噴，若時間超過指觸不黏手時，則應隔 12 小時後再噴。 3. 稀釋時應使用 PU 專用調薄劑以免產生氣泡和針孔，並影響其硬度與光澤。4. 硬化劑因很容易與空氣中濕氣反應產生膠化，故必須將桶蓋蓋緊，以防與空氣中之濕氣接觸。5. 因有可用時間之限制，主劑與硬化劑混合後，必須在可用時間內用畢，以免膠化。 6. 塗裝器具用完後，應即洗淨以免發生硬化而不堪使用。 7. 塗裝時室溫及材質表面溫度需高於 10℃。

環氧不銹鋼 ( 合金 ) 專用底漆EPOXY UNIVERSAL PRIMER類 型：採用高級環氧樹脂及硬化劑配以耐蝕性、防 銹力、耐水性優良之顏料精製而成之二液型高性能防銹底漆。用 途 ：適用於船舶、橋樑、電力、水力設備、化工廠、工廠設施等經清潔處理過鍍鋅鋁合金等合金物之高性能防蝕底漆。特 性 1. 耐磨耗性極為良好2. 耐油性及溶劑性極優3. 漆膜強韌、可撓性及附著力極優4. 具有良好之防 銹效果顏 色： 黃色黏度 ：(25℃ ) 70~80KU重 量 ：1.3kg/L 以上遮 蓋 力 ：6 ㎡ /L 以上乾燥時間： (25℃) 指觸 1 小時以內 堅結 6 小時以內 反應完成 :7 天光 澤 度 ：平光塗裝間隔 ：最少 8 小時，最多二個月漆膜厚度： 濕膜 55μ(Micron) 乾膜 25μ(Micron)理論塗佈量 ：6 ㎡ /L混 合 比 ：主劑 : 硬化劑 =4:1( 體積比 )適用面漆：油性水泥漆 優麗漆 環氧面漆 氯化橡膠漆 環保漆 AK 浪板漆 調合漆 隔熱漆 調薄劑 環氧調薄劑可用時間 ：(25℃) 8 小時以上 ( 混合漆 )貯藏安定性： 正常情況下，至少一年塗裝方法： 刷塗、無氣噴塗施工注意事項 ：1. 主劑及硬化劑必須按規定比例，均勻調合後才可使用。 2. 使用後之刷子或噴槍應立即洗滌乾淨。 3. 本產品不適宜做儲槽內襯用底漆。 4. 被塗物表面如有汙泥、水份、灰塵時，必須清除乾淨，方可施工。 5. 塗裝時施工溫度及材質表面溫度需高於 10℃方可施工。 6. 上塗本產品後須以塗裝間隔要求時間內儘速上塗面漆以免被汙染而影響附著力；若已汙染時要做表面處理。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7

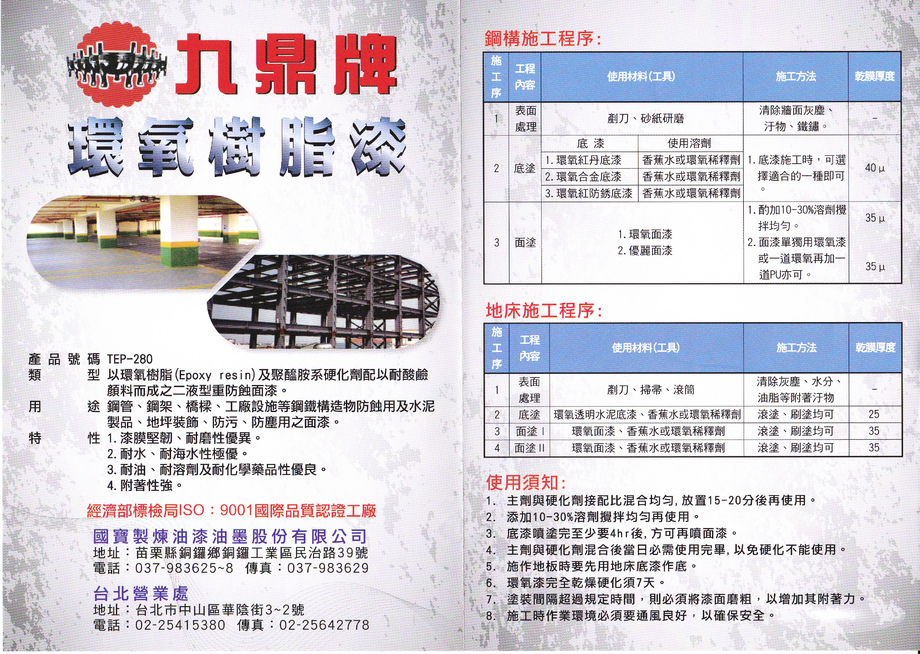

環氧樹脂面漆EPOXY RESIN PAINT, COLOR產品型號 －類 型： 由環氧樹脂 (EPOXY RESIN) 及特殊硬化劑配以耐候、耐化學性顏料而成之二液型重防蝕面漆。用 途：鋼管、鋼架、橋梁、工廠設施等鋼構造物防蝕用及水泥製品、地坪裝飾、防汙、防塵用之面漆。特 性 1. 漆膜堅韌、耐磨性優異 2. 耐水、耐海水性極優3. 耐油、耐溶劑及耐化學藥品性優良 4. 附著性強顏 色 各色遮 蓋 力： 8 ㎡ /L 以上 ( 混合後 )重 量： 1.1kg/L 以上 ( 混合後 )光 澤 度： 85% 以上黏度： (25℃ ) 80~90KU乾燥時間： (25℃) 指觸 2 小時以內 堅結 10 小時以內 反應完成 :7 天塗裝間隔： 最少 8 小時 漆膜厚度： 濕膜 100μ(Micron) 乾膜 35μ(Micron)理論塗佈量： 35 ㎡ /Gal 8 ㎡ /L混 合 比： 主劑 : 硬化劑 =4:1( 體積比 ) 總不揮發份： 45% 以上 ( 混合後 )調 薄 劑： 環氧調薄劑 調薄劑用量 10-30%可用時間 ：8 小時 ( 混合後 )適用底漆： 環氧透明底漆 環氧白底漆 環氧鋅粉底漆 環氧紅丹漆 環氧鋅鉻黃底漆環氧紅防 銹底漆 環氧合金底漆貯藏安定性 正常情況下，至少一年塗裝方法 刷塗、噴塗、滾塗施工注意事項： 1. 主劑及硬化劑必須按規定比例均勻調合，放置 15~20 分鐘再使用。 2. 被塗物表面之水份、油汙、灰塵、鐵 銹及腐蝕性鹽類等附著汙物，必須清除乾淨，方可施工。 3. 被塗物表面潮濕或陰雨濕度在 85% 以上時，應避免施工。 4. 塗裝器具用完後，應立即用環氧調薄劑洗淨，以免硬化。 5. 貯槽內之施工，必須注意通風是否良好。 6. 塗裝間隔超過規定時間，必須將塗面磨粗以增加附著力。 7. 漆膜表面，日久被陽光照射會有粉化現象，但不會影響漆膜品質。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7

硝化纖維素噴漆(噴漆) NC LACQUER 產品型號 7000~7051類 型： 由硝化纖維素及特殊合成樹脂及可塑劑為主要原料，配以耐候性顏料精製而成之噴塗用面漆。用 途 ：腳踏車、鐵製器具、電化製品及木製家俱等上塗面漆。特 性 1. 顏色鮮麗、價格低廉。 2. 附著性良好、塗膜光滑堅硬。3. 乾燥迅速，作業性好。 4. 耐水、耐揮發油性良好。顏 色： 各色 ( 公會色卡 )重 量： 0.9kg/L黏度： (25℃ ) 125~130KU光 澤 度： 75% 以上乾燥時間： (25℃) 指觸10 分鐘以內， 堅結 1 小時以內耐屈曲性： 6m/m ψ 合格耐汽油性： 耐高級汽油 10 分鐘耐 水 性： 浸水 18 小時 無異狀塗裝間隔： 最少 30 分鐘漆膜厚度： 濕膜 100μ(Micron) 乾膜 25μ(Micron)理論塗佈量： 34.0 ㎡ /Gal 9.0 ㎡ /L調 薄 劑 ：3054 香蕉水調薄劑用量： 40~80%總不揮發物 ：45% 以上適 用 底 漆： 紅噴底漆、灰噴底漆、白噴底漆適 用 面 漆 ：4022 壓克力光油、6022 透明光油貯藏安定性： 正常情況下，至少一年塗裝方法： 噴塗 、刷塗、浸塗施工注意事項 ：1. 調薄時，請用規定香蕉水調薄，陰雨天或濕度大應加防白水，以免發生白化現象而失光。 2. 施工前被塗物表面之水份、油污、灰塵等應清除乾淨。 3. 噴塗 2~3 道為標準，視實際需要而定，噴塗時噴嘴與被塗物表面保持 30 公分左右，再噴塗時應待下層漆膜乾燥後始可施工，以免垂流。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7※ 以上所列數據僅供參考，非正式證明。

浪板漆  WAVE BOARD PAINT產品型號 AK-00類 型 由氯化橡膠 (CHLORINATED RUBBER) 樹脂及特殊合成樹脂，配以耐候、耐酸、耐鹼顏料精製而成之浪板漆。用 途 烤漆浪板之修復及船舶、橋樑、貯槽、車輛、化學工廠等鋼構造物與設施防蝕用之面漆。特 性 1. 耐候性佳2. 塗膜堅韌、耐磨性優異3. 耐酸、耐鹼、耐油、耐化學藥品性能特優4. 耐水、耐鹽水及防蝕性能優良顏 色： 色卡或指定色遮 蓋 力： 黃、紅色8㎡ /L 以上 其他色 12.5 ㎡ /L 以上重 量 ：1.0kg/L 以上黏度 ：(25℃ ) 85~95KU乾燥時間 ：(25℃) 指觸 1 小時以內 堅結 6 小時以內耐 屈 曲 性 ：6m/m φ 合格耐 鹽 水 性 ：浸 3 %Nacl 72 小時 合格耐 水 性 ：浸清水 48 小時 合格耐 酸 性 ：浸 5% 硫酸 24 小時 合格漆膜厚度 ：濕膜 100μ(Micron) 乾膜 35μ(Micron)理論塗佈量 ：32.0 ㎡ /Gal 8.0 ㎡ /L塗裝間隔： 最少 4 小時總不揮發物： 50% 以上顏 料 份 ：20% 以上調 薄 劑： 二甲苯 、甲苯調薄劑用量： 5~20%適 用 底 漆： 耐酸紅丹底漆 環氧防 銹底漆 環氧合金底漆貯藏安定性 ：正常情況下，至少一年塗裝方法 ：刷塗、噴塗、滾塗施工注意事項 ：1. 使用前必須充分攪拌均勻。油漆如太稠時，可酌加調薄劑調薄，但以不超過規定用量為準。 2. 被塗物表面之水份、油汙、或鬆動舊漆及腐蝕性鹽類等，必須清除乾淨。 3. 被塗物表面潮濕或在陰雨天濕度太大時超過 85% 以上，應避免施工。 4. 做耐酸鹼防蝕塗裝時，必須做底、面漆各兩次以上，以確保耐酸、鹼功能。 5. 底材若太光滑要先將底材打磨以增加附著力。 6. 不可一次厚塗，否則會起泡、起皺等現象發生。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7※ 以上所列數據僅供參考，非正式證明。

各色調合漆READY-MIXED PAINT, COLOR SERIES產品型號 1000~1051 各色調合漆 類 型 選用長油性醇酸樹脂 (ALKYD RESIN)、及耐候性顏料精製而成之各色面漆。用 途：適用於室內外一般鐵材及木材構造之面漆特 性：1. 耐候性良好，不易褪色、失光及粉化 2. 耐濕、耐水性優良 3. 漆膜堅韌、附著性強、屈曲性良好 4. 施工容易顏 色：各色 ( 公會色卡 )遮蓋力：12.5 ㎡ /L 以上重量： 0.9kg/L 以上黏度： (25℃ ) 85~95KU光澤度：85% 以上乾燥時間： (25℃) 指觸 3 小時以內 堅結 12 小時以內漆膜厚度：濕膜 90μ(Micron) 乾膜 40μ(Micron)理論塗佈量：45 ㎡ /Gal 12 ㎡ /L塗裝間隔：最少 12 小時總不揮發物：60% 以上調薄劑：506 松香水調薄劑用量：5~20%( 視塗裝方法而定 )適 用 底 漆 1. 鐵材 :1200 紅防 銹漆 2204、2205 紅丹底漆 2. 木材 :1205 裝潢白底漆貯藏安定性 正常情況下，至少一年塗裝方法 刷塗、滾塗、噴塗施工注意事項 1. 使用前必須充分攪拌均勻。油漆如太稠時，可酌加調薄劑調薄，但以不超過規定用量為準。2. 被塗物表面之水份、油汙、鐵 銹、鬆動漆膜及腐蝕性鹽類等，必須清除乾淨，以確保油漆之附著及防護功能。3. 表面潮濕或在陰雨天相對濕度超過 85% 以上，以及溫度過高 (40℃以上 )或過低 (10℃以下 ) 時，應避免施工。 4. 做疊層塗裝時，必須等待下層漆膜完全乾燥後，始可施工。備註 : 一般油漆實際塗佈量會依被塗物的實際大小、形狀、工作環境、塗裝方法等因素而改變 :手刷塗佈量約 =( 理論塗佈量 )÷1.4；噴塗塗佈量約 =( 理論塗佈量 )÷1.7※ 以上所列數據僅供參考，非正式證明。
