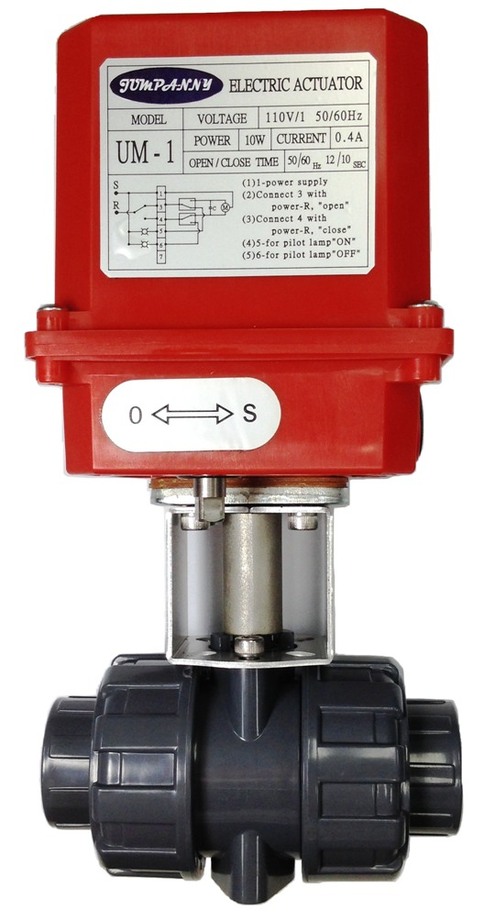

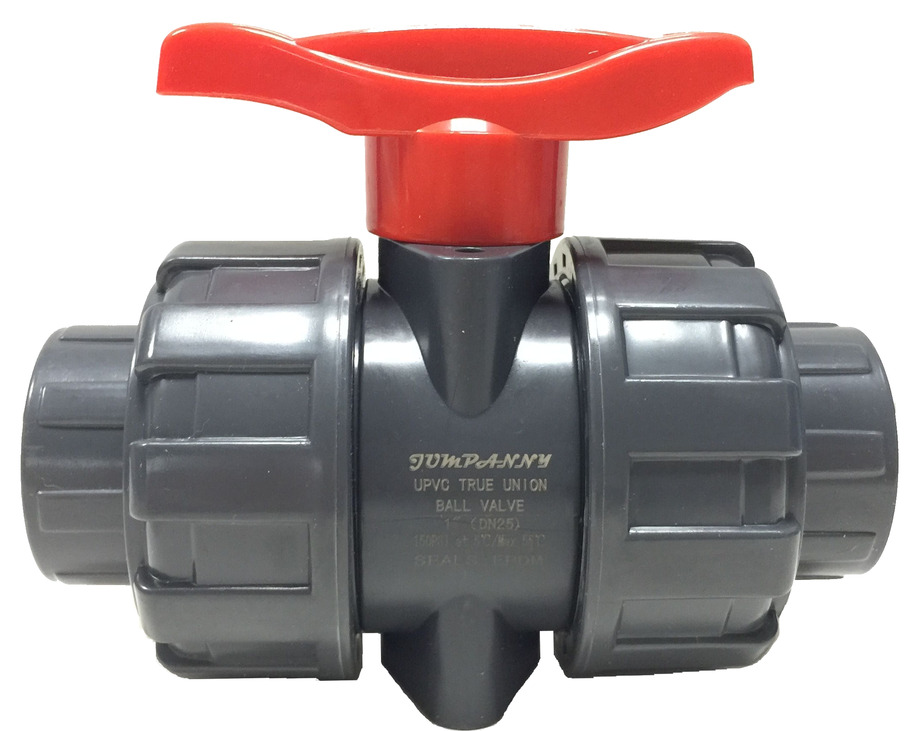

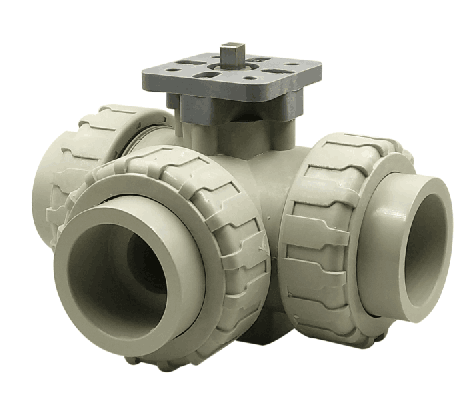

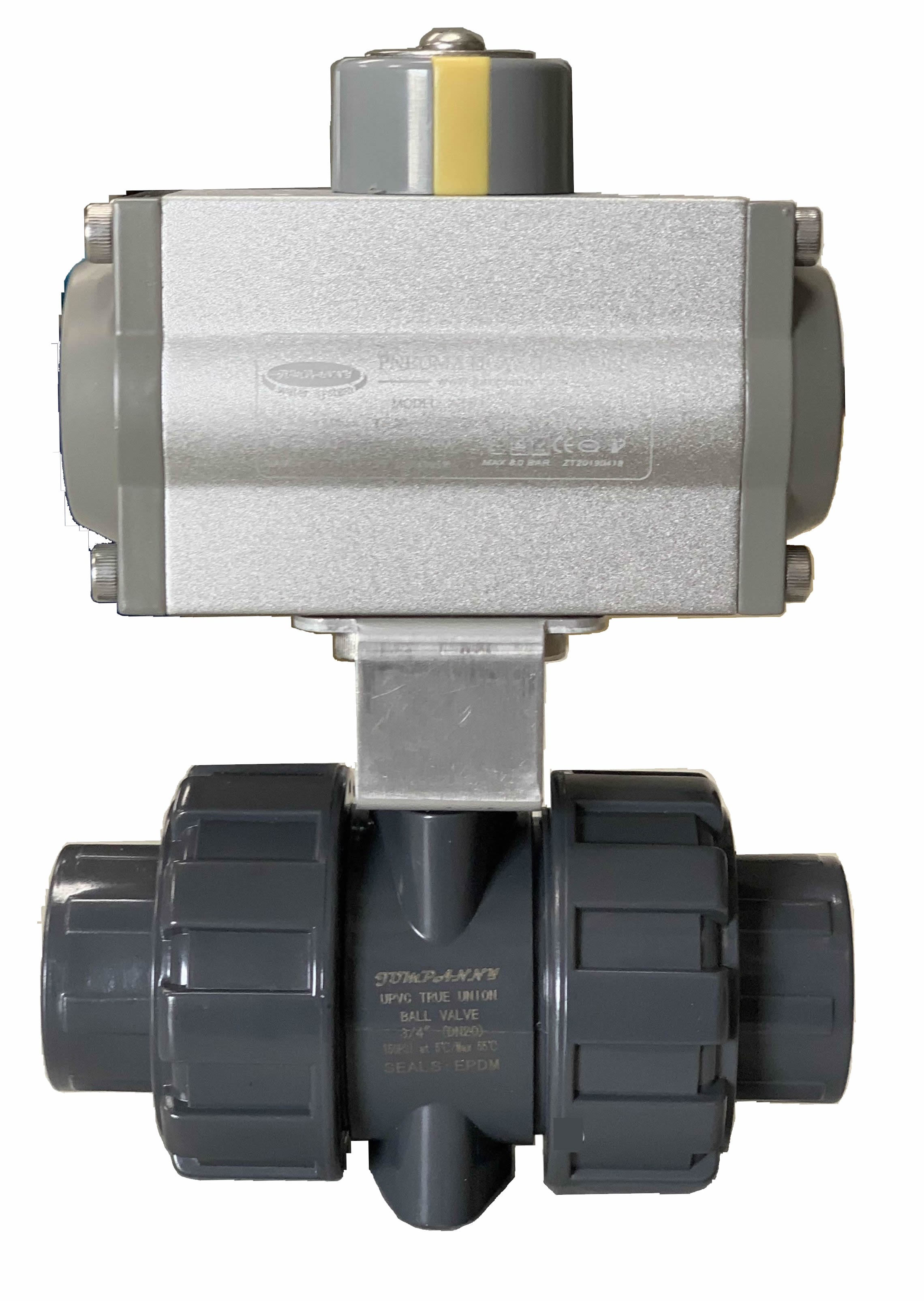

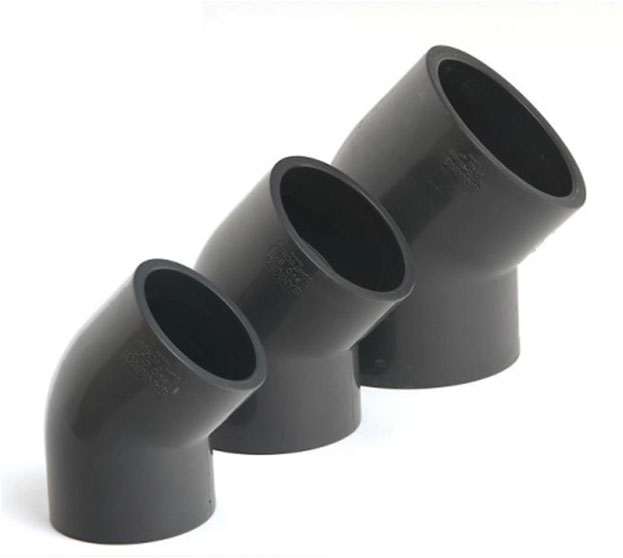

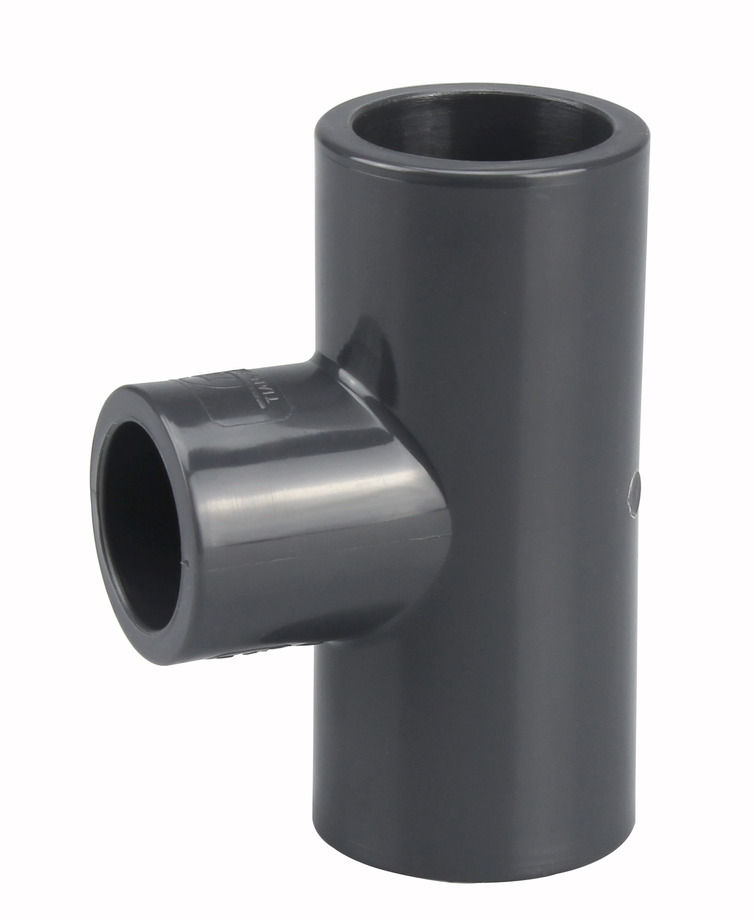

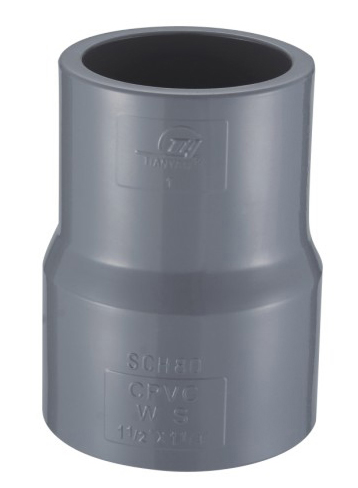

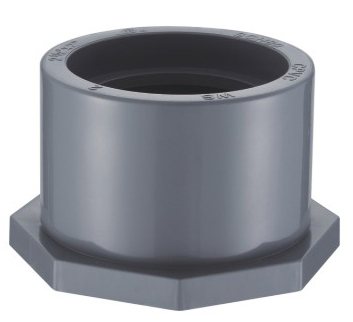

CLEAN PVC直管規格表

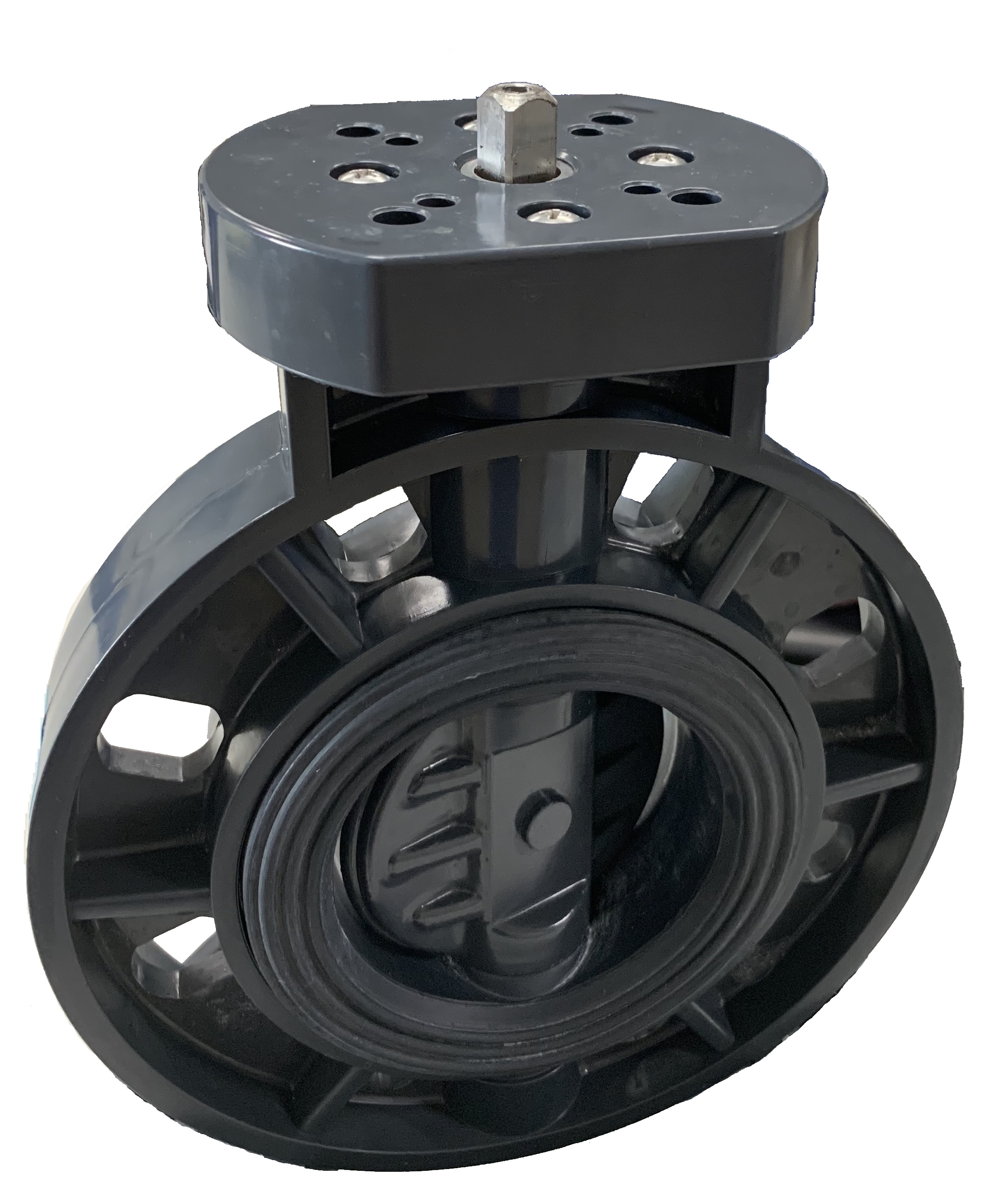

单位: MM SIZE d D L C n-φe ANSI DIN/JIS ANSI DIN/JIS ANSI JIS DIN ANSI DIN/JIS 2½"(65) 63.00 182.00 280.00 140.00 140.00 145.00 4-19 3"(80) 75.00 200.00 304.00 150.00 152.00 160.00 8-19 4"(100) 95.00 228.00 356.00 175.00 191.00 180.00 8-19 5"(125) 95.00 256.00 250.00 290.00 296.00 216.00 210.00 210.00 8-22 8-23 6"(150) 150.00 285.00 285.00 566.00 674.00 241.00 240.00 240.00 8-22 8-23 8"(200) 150.00 343.00 298.00 298.00 8-23
CLEAN PVC直管規格表
单位: MM SIZE d d1 d2 D L L1 ANSI DIN JIS CNS ANSI DIN JIS CNS 2½"（65） 63 73.38 75.30 76.60 76.70 72.85 75.10 75.87 75.90 168.00 212.00 49.50 3"（80） 75 89.31 90.40 89.60 89.70 88.70 90.10 88.83 88.90 172.00 230.00 53.00 4"（100） 95 114.76 110.40 114.70 115.00 114.10 110.10 113.98 113.80 205.00 274.00 62.00 6"（150） 150 168.83 160.50 166.20 166.20 168.00 160.20 165.30 164.60 290.00 390.00 86.50 設計 1. 上本體端部特別增加厚度，以增加突然開啟時閥瓣和本體產生的衝擊抵抗強度2. 兩個端面和放O圈溝槽都經過精加工，確保結合面平整，密封性更好3. 閥瓣設計改良增加肋條，減少底部重量，大大增加閥瓣因水錘而產生衝擊的抵抗強度4. 廢除金屬轉軸，全部改用PVC 一體式結構，增加抗腐蝕能力5. 設計卡扣固定閥瓣，消除原來兩個柱固定方式免去加工誤差，並且增加開啟角度，減少了水流阻力6. 密封面設計傾斜10o,使整個閥門在水平安裝時也可以使用7. 鎖8個螺絲，使上下本體結合更加緊密牢固，在受水錘作用下，不易變形，密封性更好

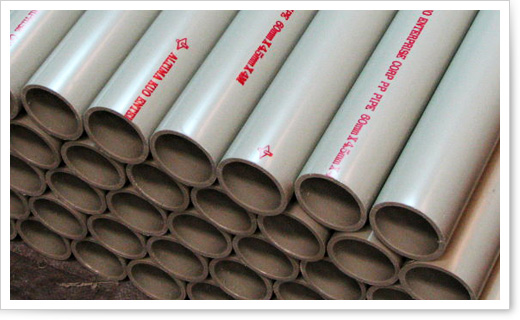

PP管(聚丙烯管) PPS防火管(聚丙烯防火管) 尺寸規格表 標準管徑IN 外徑mm 近似內徑mm 厚度mm 長度M 1/2" 22 17 2.5 4 3/4" 27 22 2.5 4 1" 34 28 3.0 4 1" 34 26 4.0 4 1 1/4" 42 35 3.5 4 1 1/2" 48 40 4.0 4 1 1/2" 48 36 6.0 4 2" 60 51 4.5 4 2" 60 44 8.0 4 2 1/2" 76 68 4.0 6 2 1/2" 76 60 8.0 6 3" 89 81 4.0 6 3" 89 79 5.0 6 3" 89 73 8.0 6 4" 114 108 3.0 6 4" 114 103 5.5 6 4" 114 98 8.0 6 5" 140 132 4.0 6 5" 140 127 6.5 6 6" 165 157 4.0 6 6" 165 151 7.0 6 8" 216 206 5.0 6 8" 216 200 8.0 6 10" 267 257 5.0 5 10" 267 247 10.0 5 12" 318 308 5.0 5 12" 318 294 12.0 5

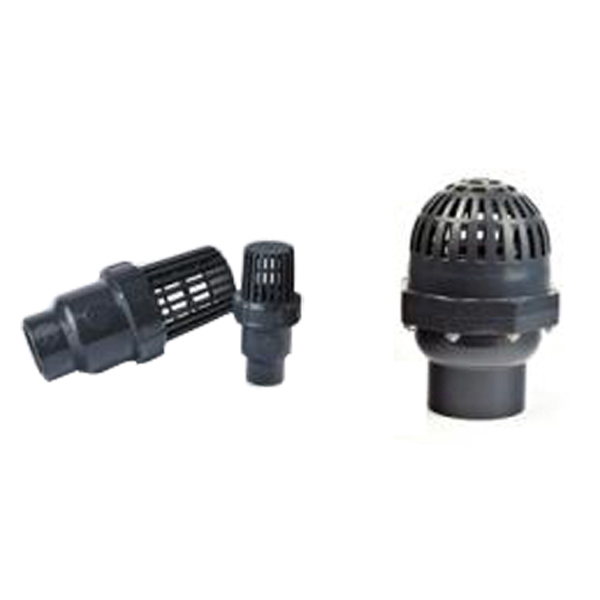

单位: MM SIZE d d1 d2 D L L1 ANSI DIN JIS CNS ANSI DIN JIS CNS 1/2"(15) 15 21.54 20.30 22.40 22.40 21.23 20.10 21.73 21.90 54.00 109.00 22.30 3/4"(20) 20 26.87 25.30 26.45 26.40 26.57 25.10 25.69 25.90 63.00 137.50 25.50 1"(25) 25 33.65 32.30 32.55 34.50 33.27 32.10 31.70 33.90 73.50 153.00 28.60 1¼"(32) 32 42.42 40.30 38.60 42.50 42.04 40.10 37.65 41.90 84.50 181.50 32.00 1½"(40) 40 48.56 50.30 48.70 48.60 48.11 50.10 47.74 47.90 98.00 204.00 35.00 2"(50) 50 60.63 63.30 60.80 60.60 60.17 63.10 59.78 59.90 119.00 239.00 38.00 2½"(65) 65 73.38 75.30 76.60 76.70 72.85 75.10 75.68 75.90 165.00 235.50 47.00 3"(80) 75 89.31 90.44 89.60 89.70 88.70 89.96 88.55 88.90 172.00 256.00 53.00 4"(100) 95 114.76 110.52 114.70 115.00 114.10 109.98 113.60 113.80 205.00 321.50 62.00 6"(150) 150 168.83 160.50 166.00 166.20 168.00 160.20 164.63 164.60 290.00 445.00 86.50 設計 1. 網格起隔離更大的雜塊，使其他進入更加順暢2. 閥罩的外側平面和肋條，均由直角改為斜面，以增加強度3. 起支撐密封圈作用4. 密封圈加厚，其韌性更好，止水性能更好5. 支撐密封圈變形，使其密封性更好6. 由平台密封改為半球密封，使其密封性更好，性能更可靠穩定，止水能力更強7. 肋條更好的為半球起導向作用，使密封性更好，更穩定
单位: MM SIZE d d1 d2 D L L1 ANSI DIN JIS CNS ANSI DIN JIS CNS 1/2"(15) 15 21.54 20.30 22.40 22.40 21.23 20.10 21.73 21.90 54.00 90.00 22.30 3/4"(20) 20 26.87 25.30 26.45 26.40 26.57 25.10 25.69 25.90 63.00 105.50 25.50 1"(25) 25 33.65 32.30 32.55 34.50 33.27 32.10 31.70 33.90 73.50 124.00 28.60 1¼"(32) 32 42.42 40.30 38.60 42.50 42.04 40.10 37.65 41.90 84.50 139.00 32.00 1½"(40) 40 48.56 50.30 48.70 48.60 48.11 50.10 47.74 47.90 98.00 149.50 35.00 2"(50) 50 60.63 63.30 60.80 60.60 60.17 63.10 59.78 59.90 119.00 設計 1. 肋條更好的為半球起導向作用，使密封性更好，更穩定2. 由平台密封改為半球密封，使其密封性更好，性能更可靠穩定，止水能力更強3. 支撐密封圈變形，使其密封性更好4. 密封圈加厚，其韌性更好，止水性能更好5. 螺帽的外側平面和肋條，均由直角改為斜面，以增加強度6. 與密封圈的接觸面改為一個平面，且每個都經過車床切削以保證其平面度，以使其和密封圈緊密接觸7. 承插段與底座連接由直角改為105度斜面，以改善其與螺帽的連接強度
