節能省電科技 VRV III—專為符合大型建築需求而設計 Daikin使用最新及最具革命性的科技，不斷致力於發展適合大型建築使用的VRV III系統。VRV III提供較大的室外機能力、節能效果更佳、容易安裝、提供更長的實際配管及總配管長等優越特色。空調節能省電科技，唯有Daikin大金空調為您掌握最高品質、最佳效率。 1 改良的風扇及格柵 藉由減低內部壓力損失、使用新型風扇及格柵，機外靜壓從 58.8Pa. 提升到 78.4Pa 。螺旋氣流風扇及氣流不對稱風扇 增加風扇的葉片數目，以達到最佳的效果。改良後的風扇大幅地降低壓力損失，可達到較高的機外靜壓。 氣流不對稱風扇： 舊型 10HP 室外機內三個葉片、直徑為 700mm 的風扇，經更新設計後，新型風扇為 4 個葉片、直徑為 680mm ，葉片面積增加了 25% 。 平順的氣流出風格柵： 格柵是由3D軟鋼交叉結合而成，表面包覆一層塑膠，用來保護格柵不受風扇或可能的火災損害。 螺旋氣流風扇(強而有力雙直流風扇)： 14及16HP機種中，原裝設單一直徑為700mm的風扇，現改良為兩個直徑540mm的風扇，葉片面積也增加了20%，以提升空氣的流量。 2 熱交換器 熱交換器有助於達到更高的COP，因為其有效長度從原來的7%增加到10%，再加上改良後的e-Pass熱交換器，效果更好。 3 改良高效能壓縮機，達到更高COP值與效能 磁阻直流渦卷式壓縮機Daikin獨創的渦捲式壓縮機，將熱能損失降到最低，利用高效能馬達運作，達到顯著的能源節約效果。 採用釹磁鐵來達到高扭力極高效率運轉。 4 熱能傳送線路 因為在擴張過程開始之前就已經高度降溫，用來循環到室內機的冷媒使用量便可降低，不須降低蒸氣溫度。因此可使用較窄的配管。 5 精緻的流線型控制箱體 將變頻器與控制PCB一體整合，加上改良內部設計以配合氣體流速，而實現了精簡外殼尺寸的要求。不但降低了噪音，也減少了大型風扇室外機所需的動力。 6 平順的正弦波直流變頻器 使用正弦波，使馬達的轉動更順暢，運作效率也大幅提升。 7 直流風扇馬達 使用於所有機型(從5到54HP)。 效率提升40%，特別是在低速時更加顯著。

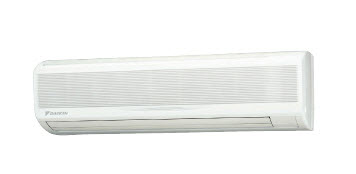

VRV-WIII 商用變頻空調 室內機-壁掛型 壁掛型 高雅時髦的設計和小巧的外觀 與內部裝潢協調一致 小巧與流線型的設計不會破壞室內裝潢。運轉噪音低 FXAQ-MA 20 25 32 40 50 63 運轉噪音值 ( 高 / 低 ) 35/29 36/29 37/29 39/34 42/36 46/39 透過防霉聚苯乙烯，可以保持排水盤與空氣過濾網的潔淨。可清洗的柵格，前柵格可輕易地拆下清洗。 自動擺動功能可確保空氣分布的效率。當空調機停止時，葉片會自動關閉。可使用遙控器設定5階段的出風角度。當再啟動時，出風角度將自動設定與上一次運轉相同的角度。(初期設定：冷房時10℃ ，暖房時為70℃ )。靈活的安裝 排水管可以裝置在左側或右側 選購排水泵，揚程可達1000mm(由機器底部算起)。
VRV-WIII 商用變頻空調 室內機-天花板型 1.天花板嵌入型(全方吹) 360度的冷氣氣流使空調溫度分布更均勻，提供舒適的空調空間 業界首創*的全方吹天花板嵌入型機種，以360度的氣流提供更好的溫度分布 * 日本發行日期 2004 年 4 月 所有機種都比傳統機型輕巧。例如：FXFQ25P-50P傳統的輕4.5kg(從24kg降到19.5kg)排水泵為標準配件，揚程從750mm提升至850mm 採用現代化精美裝飾面板，裝飾面板表面經防塵塗層處理。 氣流速率從2段式控制改為3段式。低運轉噪音。 FXFQ-P 25/32 40 50 63 80 100/125 運轉噪音值 ( 高 / 中 / 低 ) 30/28.5/27 31/29/27 32/29.5/27 34/31/28 36/33.5/31 44/39/34 排水盤採用銀離子抗菌劑，可避免爛泥、黴菌、細菌產生而導致發臭或阻塞的情況。 不易產生水滴、不易沾污的無鋼毛水平摺翼，擦拭也容易。空氣濾網經防黴和抗菌的處理，避免因附著在濾網上的塵埃和溼氣所產生的黴菌、細菌。 吹出模式範例:360度氣流及雙向到4向式氣流，讓您可根據房間的擺設位置選擇最合適的氣流模式 註：不論是何種出風型態，面板都相同。安裝不是全方吹的機種時，請使用密封配件關閉沒有使用的出風口。 2.天花板嵌入型 (小型多向吹) 氣流安靜、精巧、考量使用者的舒適設計 尺寸符合600mmX600mm組合輕鋼架天花板設計規格 運轉噪音低 舒適氣流 廣域吹送角度：0°~60° 可裝設於空間的角落，做雙向、三向和四向吹送 標準配備揚程750mm的排水泵 3.天花板嵌入型(雙向氣流式) 體積小、重量輕，容易安裝於狹小的天花板空間 高度僅305mm的薄型機身可以安裝在高度僅350mm的 空間內。所有型號室內機徑深僅600mm。 運轉噪音低 (分貝) FXFQ-M 20 25/32 40/50 63 80 125 運轉噪音值( 高 / 低 ) 32/27 34/28 34/29 37/32 39/34 44/38 高氣流設計，適用於天花板高度最高達3m的高天花板空間。自動擺動功能提供兩種不同的設定位置(標準位置和防止弄髒天花板位置)，可保證空氣分布和室內溫度均勻。作為標準件，裝有揚程為600mm的排水泵。 有兩種高性能空氣過濾器(65%和95%色差法)。作為標準配件，提供長效過濾網(免保養期間長達1年)。*8小時/天,25天/月，塵埃濃度0.15mg/m3主要的維修保養工作，均可透過拆下面板來進行。有ㄧ片容易打掃的扁平型吸氣柵板和一片可拆卸葉片，清潔保養非常簡便。 4.天花板風管連接型 薄型設計、靜音運轉、可切換機外靜壓 FXDQ20PB/ FXDQ25PB/FXDQ32PB 適合用於薄型天花板 寬度只有 700mm 、重量 23kg ，這個機種適合安裝於有限空間，像是旅館的超薄型天花板。 氣流速率從2段式控制改為3段式。低運轉噪音 FXDQ-PB/NB 20/25/32 40 50 63 運轉噪音值( 高 / 中 / 低 ) 33/31/29 34/32/30 35/33/31 36/34/32 *此處所指的運轉噪音值乃為後回風運轉。下回風時噪音值增加5分貝 。 *噪音值有下列兩種情況：FXDQ-PB:機外靜壓為10Pa; FXDQ-NB:機外靜壓為15Pa FXDQ40NB/ FXDQ50NB/FXDQ63NB 機身高度只有200mm高，即使天花板上方之高度僅有240mm，也可安裝。 可利用遙控器來選擇外靜壓，此特性讓室內機成為很舒適、很有彈性的機種。 10Pa-30 / 出廠設定：FXDQ-PB機種為10Pa。 15Pa-44Pa / 出廠設定：FXDQ-NB機種為15Pa。 FXDQ-PB與FXDQ-NB機型有兩種樣式，適合不同的安裝空間。 FXDQ-PB/NBVT ：含排水泵 (750mm 揚程 ) ，此為標準配備 FXDQ-PB / NBNVT ：無排水泵 5.天花板風管連接中高靜壓型 中高靜壓可彈性設計風管 DC風扇馬達增加機外靜壓的範圍，包含了中高靜壓，增加設計彈性。 FXMQ20P-32P 為 30Pa-100Pa FXMQ40P 為 30Pa-160Pa FXMQ50P-125P 為 50Pa-200Pa FXMQ1405P 為 50Pa-140Pa 所有機種高度都只有300mm，比傳統機種的390mm更薄； FXM40P的重量從44kg降至28kg。 排水泵為標準配件，揚程增高為700mm。 氣流速率從2段式控制改為3段式。 低運轉噪音 FXMQ-P 20/25 32 40 50 63 80/100 125 140 運轉噪音值 ( 高 / 中 / 低 ) 33/31/29 34/32/30 39/37/35 41/39/37 42/40/38 43/41/39 44/42/40 46/45/43 能源效率 採用 DC 風扇馬達遠比傳統 AC 馬達更有效率，可減少 20% 的耗電。 (FXMQ125P) 安裝簡單 在試機運轉時，遙控器即可控制氣流，非傳統機種由電腦板控制；可自動調整至額定高風量氣流的 約 ±10% 。 適用FXMQ20P-125P機種 保養簡易 採用可拆式排水盤，可簡化保養作業。此外運用新的銀離子抗菌劑處理，能抑制造成異味或阻塞的黏液、發黴、細菌，讓機體長保潔淨。 6.天花板天吊型 苗條機身，氣流分布更廣，運轉聲音更安靜 採用靜音氣流風扇 使用新的靜音氣流風扇和許多其他的靜音科技。 運轉噪音低 (分貝) FXHQ-M 32 63 100 運轉噪音值 ( 高 / 低 ) 36/31 39/34 45/37 安裝簡易 可以簡易地結合排水泵 ( 選購件 ) 寬廣的出風口，氣流分布角度可達 100 °。 維修保養輕鬆不費力 無鋼毛摺翼使污染降至最低，並使清潔更容易。 容易清潔的扁平設計所有的維修保養作業，都可以從空調機的底部進行為標準配件，提供長效過濾網(免保養期間長達1年) *8小時/天，25天/月，塵埃濃度0.15mg/m3

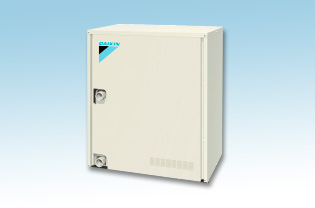

水冷VRV-WIII商用變頻空調特色 彈性設計 強化的彈性設計與適應寒冷氣候的能力 水冷式VRV III是以水為熱源，因此可承受最高達1.96MPa.的耐壓，適合多樓層高樓等大型建築物使用。此外，目前 已安裝之熱源的水溫若介於10到45℃之間，即可使用現有 的水管與熱源，因此是建築物翻修時最理想的系統。由於 本系統為水冷式，室外氣溫不會影響其加熱的能力，再者 ，水冷式亦代表無需進行除霜，即使在寒冷的環境中，亦可以快速啟動以確保快速而舒適地進行加熱。 長冷媒管路 冷媒管路系統的實際管線長度最長為120m，在VRV-WIII主機與室內機之間有50m*2的高低垂直距離差而由於水管不會裝 設於佔用空間中，因此不會出現漏水的情況。 實際管路長度 等效管路長度 範例 允許最大配管長 冷媒配管長度 120m 140m a+f+g+h+i 總配管長 7300m -- a+b+c+d+e+f+g+h+i 第一個室內分歧頭與末端室內機之間 790m *1 -- f+g+h+i 第一個主紛歧頭與末端主機之間 10m 13m k+p 允許最大水平高低差 相鄰主機間(多重主機) 2m -- q 相鄰室內機間 15m -- s 主機與室內機之間 室外機位於高處時 50m -- r 室外機位於低處時 40m -- r *1在無特殊需求下可達40m，實際的最大管路長度可達90m，視實際條件而定。若需要運用90m管路長度，必須符合各項條件及需求。相關的條件及需求，請務必參閱工程設計資料說明書。 易於安裝 輕巧與輕量 此裝置精巧輕量，採用水冷式交換機與最佳的冷媒控制電路組合而成。其重量為150g，高度為1,000mm，可安裝在狹小的空間或無安裝室外機空間的建築物中，此系統亦適用於地下商場等無室外區域的空間，甚至還能相互推疊以節省更多空間。*本機僅設計為室內安裝 節約能源 熱回收 DAIKIN提出兩階段的熱回收作業：第一個階段是在冷媒系統內進行，同時控制冷房與暖房切換的BS裝置，在室內機之間同時進行冷房與暖房的運轉。第二階段是在水迴路中進行，在VRV-WIII系統之間進行熱回收。 此兩階段熱回收作業可大幅提升能源的使用效率，能解決現代辦公大樓部份區域在冬天進行冷房運轉的需求，此需求依建物接受到的陽光量與屋內人數而定。 提高使用性 多項讓您易於安裝與提升可靠性的功能 搭載可控制熱泵，並啟動VRV-WIII裝置的連控功能， 可大幅簡化作業與管理內容。 採用DIII-NET，可在室內機間、VRV-WIII主機與中央 控制線路上使用共有線路。提供可偵測線路與管路連接錯誤的自動位址設定功能 與檢查功能，讓您更容易進行安裝。水管路僅會經過VRV-WIII裝置，冷媒管路才會經過室內使用的空間，因此不會漏水或腐蝕。 集中連控功能 可使用外部控制轉接器(DTA104A62)輸入集中連控功能 熱回收用BS unit可獨立切換冷氣與暖房運轉，提升舒適性 原本的裝置是由室內機進行切換，會降低其他室內機的運轉能力， 而現在透過BS unit進行切換，相較於傳統的VRV-WII系統，可成功 降低對其他室內機的影響。 主機產品系列 8HP是全系列六款機型的最新機種，8至30HP機型系列產品，可滿足辦公室空間的多種需求。模組化的設計不僅可呈現出簡約時尚的外觀，同時更易於安裝。 系列產品 系列 能力 8HP 10HP 16HP 18HP 20HP 24HP 26HP 28HP 30HP 冷暖型 ● ● ● ● ● ● ● ● ● 熱回收型 ● ● ● ● ● ● ● ● ● 主機組合 HP 能力指數 型號 組合 可連接室內機總能力指數*2 最多可連接機室內機數量 8 200 RWEYQ8P RWEYQ8P x 1 100 to 260 13 10 250 RWEYQ10P RWEYQ10P x 1 125 to 325 16 16 400 RWEYQ16P*1 RWEYQ8P x 2 200 to 520 26 18 450 RWEYQ18P*1 RWEYQ8P +10P 225 to 585 29 20 500 RWEYQ20P*1 RWEYQ10P x 2 250 to 650 32 24 600 RWEYQ24P*1 RWEYQ8P x 3 300 to 780 36 26 650 RWEYQ26P*1 RWEYQ8P x 2 + 10P 325 to 845 36 28 700 RWEYQ28P*1 RWEYQ8P x 2 + 10P x 2 350 to 910 36 30 750 RWEYQ30P*1 RWEYQ10P x 3 375 to 975 36 *1.若欲連接16HP或更高的系統，需要選購上表所載之室外機連結配管組件(選購品) *2.室內機連接的總能立紙數需在VRV-WIII主機總能力指數的50%~130%。室內機僅以冷房運轉使用(在熱回收運轉狀態勿連接BS unit)，且此狀態的室內機總能立紙數必須在VRV-WIII主機總能力指數的50%或以下。 室內機產品陣容 型式 型號 20 25 32 40 50 63 80 100 125 140 200 250 能力範圍 0.8HP 1HP 1.25HP 1.6HP 2HP 2.5HP 3.2HP 4HP 5HP 5HP 8HP 10HP 能力指數 20 25 31.25 40 50 62.5 80 100 125 140 200 250 天花板嵌入型(全方位) FXFQ-PVE ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 天花板嵌入型(小型多向氣流式) FXZQ-MVET ◎ ◎ ◎ ◎ ◎ 天花板嵌入型(雙向氣流式) FXCQ-MVET ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 天花板風管連接型 FXDQ-PBVT ◎ ◎ ◎ FXDQ-PBNVT ◎ ◎ ◎ FXDQ-NBVT ◎ ◎ ◎ FXDQ-NBNVT ◎ ◎ ◎ 天花板風管連接中高靜壓型 FXMQ-PVET ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ FXMQ-MVET ◎ ◎ 天花板天吊型 FXHQ-MVET ◎ ◎ ◎ 壁掛型 FXAQ-MAVET ◎ ◎ ◎ ◎ ◎ ◎ 註: R-410A VRV系統室內機和R-22 VRV系統並不相容。
何謂水冷式VRV-WIII商用變頻空調 水冷式VRV III 是一套利用水作為熱源的獨特空調系統，此獨立系統是從冷卻水塔或鍋爐中將水導入VRV-WIII(相當於氣冷式空調系統的室外機)中進行熱交換後，再由VRV-WIII將冷媒輸送給每ㄧ部室內機。

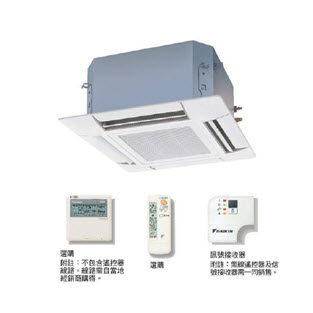

VRVIII – S 商用變頻空調 室內機-家用空調 1.花板嵌入型(小型多向吹) 安靜、精巧、考量使用者的舒適設計 適合600mm寬的天花板 T-bar 無需再裁切 低運轉音量 針對人員舒適所設計的平滑氣流 全區舒適 標準配備揚程750mm的排水泵 2.天花板風管連接型 700mm寬型 900/1,100mm 寬型 輕量及平滑的設計，適合淺薄天花板 在CDXS25EA/CDXS30J系列型號僅700mm寬及21公斤重，因此可輕易在有限空間內安裝。高度僅200mm，所有型號皆可輕易安裝在高度空間僅240mm高的垂降式天花板內，為垂落式天花板的理想方案。 低運轉噪音值 當睡覺或無人在家時，藉由外出運轉模式*避免室內溫度大幅改變。當您起床或返家時空調器可立即恢復運轉，代表室內溫度可立即回復到您最舒適的溫度。 3.壁掛型 時尚面板與居家內部裝潢搭配得宜 壁掛式室內機組噪音值可達到靜音程度等級22dB(A) 智慧眼與紅外線感應器會根據住戶在室內的移動自動調高2℃控制空調器運轉，當偵測不到移動時自動調以節省能源。 舒適氣流模式避免冷空氣直接吹到身上。依據此功能，當冷房運轉時按下COMFORT鍵，導流板會往上移動避免冷空氣直接吹拂；當暖房運作時導流板匯往下移動，避免氣流直接吹拂並將暖氣送向地板 二氧化鈦磷灰石為一光觸媒素材，具有強大吸附能力。二氧化鈦磷灰石可有效吸收及分解經過其表面的細菌，光觸媒則藉由暴露於光源中啟動此機制。
VRVIII – S 商用變頻空調 室內機-壁掛型1.壁掛型 高雅時髦的設計和小巧的外觀 與內部裝潢協調一致 小巧與流線型的設計不會破壞室內裝潢。 運轉噪音低 級別 20 25 32 40 50 63 運轉噪音值( 高 / 低 ) 35/29 36/29 37/29 39/34 42/36 46/39 透過防霉聚苯乙烯，可以保持排水盤與空氣過濾網的潔淨。 可清洗柵格，前柵格可輕易地拆下清洗。 自動擺動功能可確保空氣分布的效率。當空調機停止時，葉片自動關閉。 可使用遙控器設定5階段的出風角度。 當再起動時，出風角度將自動設定與上一次運轉相同的角度。(初期設定：冷房時10℃，暖房時為70℃) 選購排水泵，揚程可達1000mm(由機器底部算起)。 靈活的安裝 排水管可以裝置在左側或右側 VRVIII – S 商用變頻空調 室內機-落地箱型2.落地箱型 大氣流供大空間使用，提供每位住戶彈性化設計 大氣流適合寬敞空間，例如工廠及大樓層。 多樣化的安裝方式，藉由完全的管路連接氣流導引氣流，並可顧及安裝方便。 完全的管路連接氣流，並顧及到在寬敞空間的冷卻均衡。 加裝集風箱(選購)可使氣流直接吹送。*附註:運轉噪音增加約5dB(A) 高靜壓型式是由皮帶驅動，可配合不同形狀的出風口，可提供高彈性化設計。 主要維護及保養皆可於機器前端進行。 長效型濾網(最高壽期長達一年*)為標準配備。*8小時/天，26天/月。灰塵濃度0.15mg/m3 同長效型濾網一樣，配件選擇多樣化 可使用室外空氣進入模式，允許室外空氣進入空調機。*當將機組使用於室外空氣進入模式時必須注意某些限制，並嚴格遵守工程資料說明書規定之限制。
VRVIII – S 商用變頻空調 室內機-天花板型1.天花板嵌入型(全方吹) 360度氣流使溫度分布更均勻，提供舒適的空間 業界首創*的全方吹天花嵌入型機種，以360度的氣流提供更好的溫度分布 日本發行日期2004年4月 所有機種都比傳統機種輕巧。 例如： FXFQ25P-50P 比傳統的輕 4.5kg( 從 24kg 降到 19.5kg) 。 排水泵為標準配件，揚程從750mm提升至850mm。 採用現代化精美裝飾面板，裝飾面板表面經防塵塗層處裡。 氣流速率從2段式控制改為3段式。 低運轉噪音 (FXFQ-P) 25/32 40 50 63 80 100/125 運轉噪音 ( 高/中 / 低 ) 30/28.5/27 31/29/27 32/29.5/27 34/31/28 36/33.5/31 44/39/33 排水盤採用銀離子抗菌劑，可避免爛泥、黴菌、細菌產生而導致發臭或阻塞的情況。 不易產生水滴、不易沾污的無鋼毛水平摺翼，擦拭也容易。 空氣濾網經防黴和抗菌處理，避免因附著在濾網上的塵埃和溼氣所產生的黴菌、細菌 註：不論是何種出風型態，面板都相同。安裝不是全方吹的機種時，請使用密封配件關閉沒有使用的出風口。 2.天花板嵌入型(雙向氣流式) 體積小、重量輕，容易安裝於狹小的天花板空間 高度僅350mm的薄型機身可以安裝在高度僅355mm的空間內。所有型號室內機徑深僅600mm。 運轉噪音低 ( 分貝 ) FXCQ-M 20 25/32 40/50 63 80 125 運轉噪音值( 高 / 低 ) 32/27 34/28 34/29 37/32 39/34 44/38 高氣流設計，適用於天花板高度最高達3m的高天花板空間。 自動擺動功能提供兩種不同的設定位置(標準位置和防止弄髒天花板位置)，可保證空氣分布和室內溫度均勻。 作為標準件，裝有揚程為600mm的排水泵。 有兩種高性能空氣過濾器 (65% 和 95%比色法)。 作為標準配件，提供長效過濾網(免保養期間長達1年*)。 *8小時/天，25天/月，塵埃濃度0.15mg/m3 主要的維修保養工作，均可透過拆下面板來進行。有ㄧ片容易打掃的扁平型吸氣柵板和一片可拆葉片，清潔保養非常簡便。 3.天花板嵌入型(小型多向吹) 安靜、精巧、考量使用者的舒適設計 尺寸符合600mmX600mm組合輕鋼架天花板設計規格 運轉噪音低 FXZQ-M 20/25 32 40 50 運轉噪音值( 高 / 低 ) 32/29 33/29 36/30 41/34 舒適氣流 標準配備揚程750mm的排水泵 4.天花板風管連接型 輕薄設計、靜音運轉、可切換機外靜壓 適合用於薄型天花板 FXDQ20PB/ FXDQ25PB/FXDQ32PB 寬度只有 700mm 、重量 23kg ，這個機種適合安裝於有限空間，像是旅館的超薄型天花板。 運轉噪音低 ( 分貝 ) FXDQ-P/NB 20 25 32 40 50 63 運轉噪音值( 高 / 中 / 低 ) 33/31/29 33/31/29 33/31/29 34/32/30 35/33/31 36/34/32 * 下回風時噪音值增加為 5 分貝。* 噪音值有下列兩種情況：FXDQ-PB ：機外靜壓為 10Pa FZDQ-NB ：機外靜壓為 15Pa FXDQ40NB/ FXDQ50NB/ FXDQ63NB 機身高度只有200mm高，即使天花板上方之高度僅有240mm，也可安裝。 可利用遙控器來選擇機外靜壓，此特性讓室內機成為很舒適、很有彈性的機種。 10Pa-30Pa/出廠設定：FXDQ-PB機種為10Pa 15Pa-44Pa/出廠設定：FXDQ-NB機種為15Pa FXDQ-PB與FXDQ-NB機型有兩種樣式，適合不同的安裝空間。 FXDQ-PB/NBVT:含排水泵(750mm揚程)，此為標準配備。FXDQ-PB/NBNVT:無排水泵。 5.天花板風管連接型 中高靜壓可彈性設計風管 直流風扇馬達增加機外靜壓的範圍，包含了中高靜壓，增加設計彈性。 FXMQ20P-32P 為 30 Pa – 100 pa FXMQ40P 為 30 Pa – 160 PaFXMQ50P-125P為 50 Pa – 200 PaFXMQ140P 為 50 Pa – 140Pa 所有機種高度都只有300mm，比傳統機種的390mm更薄；FXMQ40P的重量從44kg降至28kg。 排水泵為標準配件，揚程增高為700mm。 氣流速率從2段式控制改為3段式。 低運轉噪音(分貝) FXMQ-P 20/25 32 40 50 63 80/100 125 140 運轉噪音值(高/中/低) 33/31/29 34/32/30 39/37/35 41/39/37 42/40/38 43/41/39 44/42/40 46/45/43 能源效率： 採用直流風扇馬達遠比傳統交流馬達更有效率，可減少 20% 的耗電。 (FXMQ125P) 安裝簡單： 在試機運轉時，遙控器即可控制氣流，傳統機種由電腦機板控制；可自動調整至額定高風量氣流的約±10% 適用FXMQ20P-125P機種。 保養簡易： 採用可拆式排水盤，可簡化保養作業。此外運用新的銀離子抗菌劑處理，能抑制造成異味或阻塞的黏液、發霉、細菌，讓機體長保潔淨。 6.天花板天吊型 苗條機身，氣流分布更廣，運轉聲音更安靜 採用靜音氣流風扇 使用新的靜音氣流風扇和許多其他的靜音科技 運轉噪音低 分貝 FXHQ-MA 32 63 100 運轉噪音 ( 高 / 低 ) 36/31 39/34 45/37 安裝簡易 可以輕易地結合排水泵 ( 選購件 ) 寬廣出風口，氣流分布角度可達100°。 維修保養輕鬆不費力 不含絨毛的防露水摺翼 ‧無絨毛的摺翼使汙染降至最低，並使清潔更容易。 ‧ 容易清潔的扁平設計 ‧ 所有的維修保養作業，都可以從空調機的底部進行 ‧ 為標準配件，提供長效過濾網 ( 免保養期間長達1 年* ) *8小時/天,25天/月，塵埃濃度0.15mg/m3

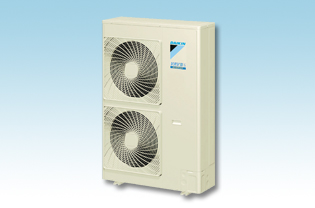

VRVIII – S 商用變頻空調 室外機VRVIII-S特色 主機系列介紹 室外機外型簡潔機體輕巧，提供適切的冷暖能力 VRVIII-S 苗條、輕巧的室外機大大節省了空間， 4HP 、 5HP 與 6HP 的冷暖能力，符合小型辦公室及精緻商店所需。 可安裝在陽台上的室外機 機體簡潔，薄型化的室外機可以安裝在陽台上，施工簡易，整個系統可以安裝在同一樓層內，讓建物屋頂的空間利用更有效率。 室外機的多樣化選擇 VRVIII-S 系列提供多樣化的室內機與室外機選擇，更能符合小型辦公室及精緻商店的空間需求。VRVIII-S 的室內機和室外機幾乎和住宅空調系統一樣容易安裝，更適合小型辦公室及精緻商店。 室外機 全新VRV lll-S T提供高達5種的樣式選擇，滿足用戶各種需求 室內機 室內機有VRV及住宅用室內機組兩系列產品可供選擇，滿足房間數及各式需求。 室內機一覽表 12型57款 高效能與靜音運轉 採用大金空調最新科技設計而成的新型壓縮機，大大節省能源消耗，在省電與靜音運轉上擁有傑出性能。 高節能效益(高COP值) 開發高度節省能源關鍵技術，增進空調廠商需具備之能力。大金空調在此領域傾注全力，故VRV lll-S T系列具有高效能並節省大量耗電。 夜間無聲運轉功能 夜間模式運轉聲音劇有3種模式可供選擇。 模式1. 自動模式 在室外機內的 PC 板會紀錄最高溫度的時間。並於最高溫度後 8 小時啟動夜間低運轉噪音模式 *1 。並於 10 小時後回復到一般運轉模式 *2 。夜間靜音運轉功能可選擇 47分貝( 第一步 ) ， 44分貝 ( 第二步 ) 及 41分貝 ( 第三步 ) 。 模式2. 自訂模式 可自行輸入所要的開始與結束時間。 ( 須有室外機用的外 部控制轉接器 DTA104A61 或 DTA104A62 及選購的計時器 ) 。 模式3. 混合模式 視您需要而定，可選擇混合第一種及第二種模式。 1. 初始設定：有6個小時、8個小時與10個小時供您選擇設定。 2. 初始設定：有8個小時、9個小時與10個小時供您選擇設定。 彈性設計 超長的冷媒管長及多樣室內機組合，VRV III-S 系統提供了寬廣的設計彈性，不管是室內或室外裝潢，讓您保有充份的住辦及店鋪設計自由。 1台室外機最多可對應14台室內機組 多聯室內機組合，1室外機最多可聯結14台室內機組，使VRV lll-S T系列提升成多功能機種。 附註:連結之室內機組總運轉能力，必須為是外機組能力指數之50%-130%。 超長的配管設計 加長管路設計提供在安裝位置及系統規畫上具有更大彈性。 當只有VRV室內機組連結時 當VRV及室內機連結為混合式組合，或當只有室內機連結時。 當只有住宅用室內機組連結時。 安裝簡易 透過簡易的配管與配線、自動測試操作，此機種提供許多功能，讓安裝動作更為簡易。 自動測試操作 只要按下「測試操作」鍵，機種便會自動執行系統測試，包含線路、關機閥、感應器的測試。在測試結束後，結果會自動顯示。 簡易線路和管路連結 本機種有獨特的管線和管路系統，讓VRV III-S系統的安裝更為快速、容易。 優異的配線系統： 利用優異的配線系統及簡單的配線操作，即能讓室內機、室外機與中央控制之間共用配線。 採用 DIII-NET 通訊系統，讓先進控制系統得以被利用。 REFNET配管系統： 大金空調的先進 REFNET 配管系統讓裝機輕鬆簡單。ㄧ個系統內只需要兩條冷媒主管線。 使用小口徑配管， REFNET 大大地降低室內機與室內機之間冷媒流動不均的情形。
節能省電科技 集尖端科技於一身，兼具效率與靜音功能。高效率壓縮機來達到更高COP 1 壓縮機配備磁阻式直流馬達 Daikin直流變頻模組壓縮機配備磁阻式直流馬達，使用兩種不同轉矩釹磁石*1和磁阻式轉矩*2。該馬達與交流馬達相比，用更少電力產生更多的功率，以達到節能的目的。 *1.釹磁鐵的磁力比一般鐵磁鐵約強十倍。 *2.改變鐵與磁鐵零件之間的功率就能產生轉矩。 流暢的正弦波直流變頻器： 由於採用正弦波，使馬達的運轉更順暢，運作效率也大幅提昇。 2 流暢的鐘形罩進氣口及螺旋氣流扇葉 在這兩個重要特色的搭配下，大幅降低運轉噪音。鐘型罩進氣口加裝了護板，減少吸風時所引起的亂流。搭配邊緣彎曲的螺旋氣流扇葉，將亂流降到最低。 3 直流風扇馬達 與傳統交流馬達相比，各區的效率皆提昇了，尤其是低速運轉時。
VRV III 商用變頻空調 室內機-壁掛型 壁掛型 高雅時髦的設計和小巧的外觀 與內部裝潢協調一致 小巧與流線型的設計不會破壞室內裝潢。 運轉噪音低 級別 20 25 32 40 50 63 運轉噪音值 ( 高 / 低 ) 35/29 36/29 37/29 39/34 42/36 46/39 透過防霉聚苯乙烯，可以保持排水盤與空氣過濾網的潔淨。 可清洗柵格，前柵格可輕易地拆下清洗。 自動擺動功能可確保空氣分布的效率。當空調機停止時，葉片會自動關閉。 可使用遙控器設定 5 階段的出風角度。 當再啟動時，出風角度將自動設定與上一次運轉相同的角度。(初期設定：冷房時10℃，暖房時為70℃) 選購排水泵，揚程可達1000mm(由機器底部算起)。 靈活的安裝 排水管可以裝置在左側或右側。

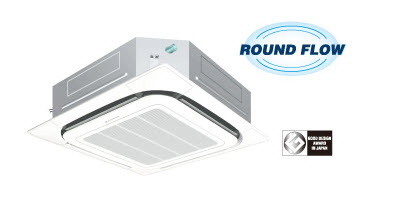

VRV III 商用變頻空調 室內機-天花板型 1.天花板嵌入型(全方吹) 360度氣流使溫度分布更平均，提供舒適的空間 業界首創*的全方位天花板嵌入機種，以360度的氣流提供。更好的溫度分布。 所有機種都比傳統機種輕巧。 例如：FXFQ25P-50P比傳統的輕4.5kg(從24kg降到19.5kg)。 排水泵為標準配件，揚程從750mm提升至850mm。 採用現代化精美裝飾面版，裝飾面板表面經防塵塗層處理。 氣流速率從2段式控制改為3段式。 低運轉噪音 FXFQ-P 25/ 32 40 50 63 80 100/125 運轉噪音 ( 高 / 低 ) 30/28.5//27 31/29/27 32/29.5/27 34/31/28 36/33.5/31 44/39/34 吹出模式範例：360度氣流及雙向到4向式氣流，讓您可根據房間的擺設位置選擇最合適的氣流模式。 註:不論是何種出風型態，面板都相同。安裝不是全方吹得機種時，請使用密封配件關閉沒有使用的出風口。 排水盤採用銀離子抗菌劑，可避免爛泥、 黴菌、細菌產生而導致發臭或阻塞的 情況。 不易產生水滴、不易沾污的無鋼毛水平摺翼，擦拭也容易。 空氣濾網經防黴和抗菌處理，避免因附著在濾網上的塵埃和濕氣所產生的黴 菌、細菌。 2.天花板嵌入型(小型多向吹) 安靜、精巧、考量使用者的舒適設計 尺寸符合600mmX600mm組合輕鋼架天花板設計規格 運轉噪音低 舒適氣流 1. 廣域吹送角度0º~60º 2. 可裝設於空間的角落，做雙向、三向和四向吹送 標準配備揚程750mm的排水泵 3.天花板嵌入型(雙向氣流式) 體積小、重量輕，容易安裝於狹小的天花板空間 高度僅305mm的薄型機身可以安裝在高度僅350mm的 空間內。所有型號室內機徑深僅600mm。 運轉噪音低 (分貝) 級別 20 25/32 40/50 63 80 125 運轉噪音 ( 高 / 低 ) 32/27 34/28 34/29 37/32 39/34 44/38 高氣流設計，適用於天花板高度最高達3m的高天花板空間。 自動擺動功能提供兩種不同的設定位置 ( 標準位置和防止弄髒天花板位置 ) ，可保證空氣分布和室內溫度均勻。 作為標準件，裝有揚程為 600mm 的排水泵。 有兩種高性能空氣過濾器(65%和95%色差法)。 作為標準配件，提供長效過濾網(免保養期間長達1年)。 *8小時/天，25天/月，塵埃濃度0.15mg/m3 主要的維修保養工作，均可透過拆下面板來進行。有ㄧ片容易打掃的扁平型吸氣柵板和一片可拆葉片，清潔保養非常簡便。 4.天花板風管連接型 薄型設計、靜音運轉、可切換機外靜壓 適合用於超薄天花板 FXDQ20PB/FXDQ25PB/FXDQ32PB 寬度只有 700mm 、重量 23kg ，這個機種適合安裝於有限空間，像是旅館的超薄型天花板。 ●氣流速率從2段式控制改為3段式。 低運轉噪音 (分貝) 級別 20 25 32 40 50 63 運轉噪音 ( 高 /中/ 低 ) 33/31/29 33/31/29 33/31/29 34/32/30 35/33/31 36/34/32 *此處所指的運轉噪音值乃為後回風運轉。 下回風時噪音值增加為 5dB 。 *噪音值有下列兩種情況： FXDQ-P ：機外靜壓為 10Pa ； FZDQ-N(A) ：機外靜壓為 15Pa 。 FXDQ40NB/ FXDQ50NB/ FXDQ63NB 機身高度只有200mm高，即使天花板上方之高度僅有240mm，也可安裝。 可利用遙控器來選擇機外靜壓，此特性讓室內機成為很舒適、很有彈性的機種。 10Pa-30Pa/ 出廠設定： FXDQ-PB 機種為 10Pa 15Pa-44Pa/ 出廠設定： FXDQ-NB 機種為 15Pa FXDQ-PB與FXDQ-NB機型有兩種樣式，適合不同的安裝空間。 FXDQ-PB/NBVT：含排水泵 (750mm 揚程 ) ，此為標準配備FXDQ-PB/NBVT：無排水泵 5.天花板風管連接型 中高靜壓可彈性設計封館 直流風扇馬達增加機外靜壓的範圍，包含了中高靜壓，增加設計彈性。 FXMQ20P-30P 為30 Pa-100Pa FXMQ40P 為30 Pa-160Pa FXMQ50P-125P 為50 Pa-200Pa FXMQ140P 為50 Pa-140Pa 所有機種高度都只有300mm，比傳統機種的390mm更薄；FXMQ40P的重量從44kg降至28k 排水泵為標準配件，揚程增高為700mm。 氣流速率從2段式控制改為3段式。 低運轉噪音 FXMQ-P 20/25 32 40 50 63 80/100 125 140 運轉噪音值 ( 高 / 中 / 低 ) 33/31/29 34/32/30 39/37/35 41/39/37 42/40/38 43/41/39 44/42/40 46/45/43 能源效率 採用直流風扇馬達遠比傳統交流馬達更有效率，可減少20％的耗電（FXMQ125P） 安裝簡單 在試機運轉時，遙控器即可控制氣流，非傳統機種由電腦板控制；可自動調整至額定高風量氣流的±約 10% 。適用FXMQ20P-125P機種 保養簡易 採用可拆式排水盤，可簡化保養作業。此外運用新的銀離子抗菌劑處理，能抑制造成異味或阻塞的黏液、發霉、細菌，讓機體長保潔淨。 FXMQ200M/FXMQ250M 簡易的機外靜壓控制 透過一個裝置在配電盒的切換開關就可輕易地調整機外靜壓，以配合管道系統的阻力。 內建排水泵(選購品) 室內機內建排水泵，可以減少所需安裝空間。 6.天花板天吊型 苗條機身，氣流分布更廣，運轉聲音更安靜 採用靜音氣流風扇 使用新的靜音氣流風扇和許多其他的靜音科技。 運轉噪音低 (220V-240V)(分貝)) 級別 32 63 100 運轉噪音值 ( 高 / 低 ) 36/31 39/34 45/37 安裝簡易 可以輕易地結合排水泵 ( 選購件 ) 寬廣的出風口，氣流分布角度可達100°。 維修保養輕鬆不費力 ‧無嵌入鋼毛的新無露水摺翼 無鋼毛摺翼使污染降至最低，並使清潔更容易。 ‧ 容易清潔的扁平設計‧ 所有的維修保養作業，都可以從空調機的底部進行‧ 為標準配件，提供長效過濾網 ( 免保養期間長達 1 年* ) * 8小時/天，25天/月，塵埃濃度0.15mg/m3

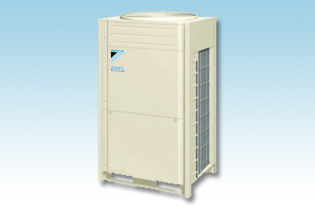

室外機VRVIII特色 主機介紹 一般型(節省空間型) 以 2.2kW(0.8HP) 為最小增幅，可個別控制單一冷媒配管迴路內至少 12 台 (5HP) 、最多 64 台 (54HP) 的室內機， 利用 5-54HP 等機型，可自由搭配組成任何能力等級的設備。機型體積非常小，因此安裝空間需求比較小。 特別為鹽害或空氣汙染地區設計防侵蝕規格機種。(-E類型。需要特別訂購) 高COP值(節省能源型) 高COP型的室外機可以提供更有效率的性能，有效節省能源，20-42HP機型組合提供更多的用途。 特別為鹽害或空氣污染地區設計防侵蝕規格機種。(-E類型。需要特別訂購) 大能力符合大樓建築需求 室外機 提供高達54HP的大馬力室外機，符合大樓建築的需求 之前的室外機最大馬力為48HP，VRVⅢ機種的最大馬力增為54HP!經由連結其他主機（至多18HP），可連到一個體積小、更有彈性的大能力系統(至多54HP) 。 每2個HP增加一個級數 每2HP增量的馬力範圍*，能夠真正滿足顧客的需求。(*除5HP之外) 室內機 室內機 最多可連結至64台室內機。除此之外，室內機款式眾多，包含11型，54個型號，滿足顧客的喜好及需求。 78.4Pa(8mm H2O)的高機外靜壓 由於風扇格柵及雙直流風扇降低了內在壓力的損失，因此可達到較高的機外靜壓。Daikin 現提供 78.4Pa(8mm H2O) 的機外靜壓，超過之前的 58.8Pa(6mm H2O) 。 透過現場調整設定，可符合每一樓層的安裝需求，尤其是大型的建築物。 兩種類型組合選擇 一般型(節省空間) 單一室外機 兩組室外機 單一主機/HP 5 8 10 12 14 16 18 20 22 24 26 28 30 32 使用單一及多組主機 RXYQ5P ◎ RXYQ8P ◎ ◎ ◎ ◎ RXYQ10P ◎ ◎ ◎◎ ◎ RXYQ12P ◎ ◎ RXYQ14P ◎ ◎ ◎ RXYQ16P ◎ ◎ ◎ ◎ ◎ ◎◎ 多組主機 RXMQ36P* RXMQ54P* 連結室外機的總數 1 1 1 1 1 1 2 2 2 2 2 2 2 2 三組室外機 單一主機/HP 34 36 38 40 42 44 46 48 50 52 54 使用單一及多組主機 RXYQ5P RXYQ8P ◎ ◎ ◎ RXYQ10P ◎ ◎◎ ◎ RXYQ12P ◎ RXYQ14P ◎ ◎ ◎ RXYQ16P ◎ ◎ ◎ ◎◎ ◎◎ ◎◎ ◎◎ ◎◎◎ ◎ 多組主機 RXMQ36P* ◎◎ ◎◎ RXMQ54P* ◎◎◎ 連結室外機的總數 3 3 3 3 3 3 3 3 3 3 3 高COP型(節省能源) 兩組室外機 三組室外機 單一主機 /HP 20 24 26 28 30 32 34 36 38 40 42 使用單一及多組主機 RXYQ8P ◎ ◎◎◎ ◎◎ ◎◎ ◎◎ ◎ ◎ RXYQ10P ◎ RXYQ12P ◎ ◎ ◎◎ ◎ ◎◎◎ ◎◎ ◎◎ ◎ RXYQ14P ◎ ◎ ◎ ◎ RXYQ16P ◎ ◎ 連結室外機的總數 2 3 3 3 3 3 3 3 3 3 3 3 簡易的安裝 自動測試操作 只要按下「測試運作」的按鈕，機種便會自動執行系統測試，包括線路、關機閥、感應器。檢查結果後，會自動回傳這些結果。 環境保護的責任感 高COP值 空調製造商必須發展高節約能源的系統。Daikin在這方面做了許多努力，VRV III可以提供使用者高效率的產品，有助節約能源。 符合RoHS指令規定* Daikin持續努力於轉換系統原料，以合乎RoHS指令規定*。 *RoHS 指令RoHS( 電子、電氣設備的危險物質限制 ) 是一個環保指令，目的在於控制化學物質的指定使用，這些物質包含電氣設備中的鉛、鎘、六價鉻、水銀、多氯聯苯及多氯苯醚。所有適用這個指令、在 2006 年七月一日後銷售於歐洲的家電產品，都必須符合 RoHS 指令的規定。 壓縮機和室外機的雙重備載運轉 假若一室外機中的多台壓縮機其一發生故障，其他壓縮機會緊急運轉。*1 假若多台室外機系統中的其一室外機發生故障，其他室外機會緊急運轉直到維修完成為止。*2 *1.只會發生在單一室外機系統配備二台以上壓縮機，需在當地設定室外機 *2.適用二台以上室外機連結系統 降低冷媒洩漏的機率 一般來說，關機閥的連結方式為凸緣或喇叭型。在VRV III系統中，所有室外機的連結都是利用焊接 的方式，減少滲漏的機率。 舒適度提升 室外機的設計強調低噪音運轉 利用高科技所設計的室外機提供安靜的運轉模式，增加使用者的舒適度。 高效率壓縮機 高性能、低噪音渦卷式壓縮機運作速度更快，減少啟動時間， 空調系統可以更快地將室溫調節成設定溫度。 夜間靜音運轉 可透過夜間模式的 3 段步驟，選擇想要的靜音程度。 模式1. 自動模式 在室內機內的 PC 板會紀錄最高溫度的時間。並於最高溫度後 8 小時啟動夜間模式 *1 、 10 小時後再回復到一般運轉模式 *2 。夜間靜音運轉功能可選擇 55dB( 第一步 ) 、 50dB( 第二步 ) 及 45dB( 第三步 ) 。 ( 單一室外機 ) 模式2. 自訂模式 可自行輸入所要的開始和結束時間。(須有室外機用的外部控制轉接器DTA104A61或DTA104A62及選購的計時器) 模式3. 混合模式 視您的需要而定，可選擇混合第一種及第二種模式。 1. 初始設定：有6個小時、8個小時與10個小時供您選擇設定。 2. 初始設定：有8個小時、9個小時與10個小時供您選擇設定。
節能省電科技 VRV III—專為符合大型建築需求而設計 Daikin使用最新及最具革命性的科技，不斷致力於發展適合大型建築使用的VRV III系統。VRV III提供較大的室外機能力、節能效果更佳、容易安裝、提供更長的實際配管及總配管長等優越特色。空調節能省電科技，唯有Daikin大金空調為您掌握最高品質、最佳效率。 1 改良的風扇及格柵 藉由減低內部壓力損失、使用新型風扇及格柵，機外靜壓從 58.8Pa. 提升到 78.4Pa 。螺旋氣流風扇及氣流不對稱風扇 增加風扇的葉片數目，以達到最佳的效果。改良後的風扇大幅地降低壓力損失，可達到較高的機外靜壓。 氣流不對稱風扇： 舊型 10HP 室外機內三個葉片、直徑為 700mm 的風扇，經更新設計後，新型風扇為 4 個葉片、直徑為 680mm ，葉片面積增加了 25% 。 平順的氣流出風格柵： 格柵是由3D軟鋼交叉結合而成，表面包覆一層塑膠，用來保護格柵不受風扇或可能的火災損害。 螺旋氣流風扇(強而有力雙直流風扇)： 14及16HP機種中，原裝設單一直徑為700mm的風扇，現改良為兩個直徑540mm的風扇，葉片面積也增加了20%，以提升空氣的流量。 2 熱交換器 熱交換器有助於達到更高的COP，因為其有效長度從原來的7%增加到10%，再加上改良後的e-Pass熱交換器，效果更好。 3 改良高效能壓縮機，達到更高COP值與效能 磁阻直流渦卷式壓縮機Daikin獨創的渦捲式壓縮機，將熱能損失降到最低，利用高效能馬達運作，達到顯著的能源節約效果。 採用釹磁鐵來達到高扭力極高效率運轉。 4 熱能傳送線路 因為在擴張過程開始之前就已經高度降溫，用來循環到室內機的冷媒使用量便可降低，不須降低蒸氣溫度。因此可使用較窄的配管。 5 精緻的流線型控制箱體 將變頻器與控制PCB一體整合，加上改良內部設計以配合氣體流速，而實現了精簡外殼尺寸的要求。不但降低了噪音，也減少了大型風扇室外機所需的動力。 6 平順的正弦波直流變頻器 使用正弦波，使馬達的轉動更順暢，運作效率也大幅提升。 7 直流風扇馬達 使用於所有機型(從5到54HP)。 效率提升40%，特別是在低速時更加顯著。
VRV-WIII 商用變頻空調 室內機-天花板型 1.天花板嵌入型(全方吹) 360度的冷氣氣流使空調溫度分布更均勻，提供舒適的空調空間 業界首創*的全方吹天花板嵌入型機種，以360度的氣流提供更好的溫度分布 * 日本發行日期 2004 年 4 月 所有機種都比傳統機型輕巧。例如：FXFQ25P-50P傳統的輕4.5kg(從24kg降到19.5kg)排水泵為標準配件，揚程從750mm提升至850mm 採用現代化精美裝飾面板，裝飾面板表面經防塵塗層處理。 氣流速率從2段式控制改為3段式。低運轉噪音。 FXFQ-P 25/32 40 50 63 80 100/125 運轉噪音值 ( 高 / 中 / 低 ) 30/28.5/27 31/29/27 32/29.5/27 34/31/28 36/33.5/31 44/39/34 排水盤採用銀離子抗菌劑，可避免爛泥、黴菌、細菌產生而導致發臭或阻塞的情況。 不易產生水滴、不易沾污的無鋼毛水平摺翼，擦拭也容易。空氣濾網經防黴和抗菌的處理，避免因附著在濾網上的塵埃和溼氣所產生的黴菌、細菌。 吹出模式範例:360度氣流及雙向到4向式氣流，讓您可根據房間的擺設位置選擇最合適的氣流模式 註：不論是何種出風型態，面板都相同。安裝不是全方吹的機種時，請使用密封配件關閉沒有使用的出風口。 2.天花板嵌入型 (小型多向吹) 氣流安靜、精巧、考量使用者的舒適設計 尺寸符合600mmX600mm組合輕鋼架天花板設計規格 運轉噪音低 舒適氣流 廣域吹送角度：0°~60° 可裝設於空間的角落，做雙向、三向和四向吹送 標準配備揚程750mm的排水泵 3.天花板嵌入型(雙向氣流式) 體積小、重量輕，容易安裝於狹小的天花板空間 高度僅305mm的薄型機身可以安裝在高度僅350mm的 空間內。所有型號室內機徑深僅600mm。 運轉噪音低 (分貝) FXFQ-M 20 25/32 40/50 63 80 125 運轉噪音值( 高 / 低 ) 32/27 34/28 34/29 37/32 39/34 44/38 高氣流設計，適用於天花板高度最高達3m的高天花板空間。自動擺動功能提供兩種不同的設定位置(標準位置和防止弄髒天花板位置)，可保證空氣分布和室內溫度均勻。作為標準件，裝有揚程為600mm的排水泵。 有兩種高性能空氣過濾器(65%和95%色差法)。作為標準配件，提供長效過濾網(免保養期間長達1年)。*8小時/天,25天/月，塵埃濃度0.15mg/m3主要的維修保養工作，均可透過拆下面板來進行。有ㄧ片容易打掃的扁平型吸氣柵板和一片可拆卸葉片，清潔保養非常簡便。 4.天花板風管連接型 薄型設計、靜音運轉、可切換機外靜壓 FXDQ20PB/ FXDQ25PB/FXDQ32PB 適合用於薄型天花板 寬度只有 700mm 、重量 23kg ，這個機種適合安裝於有限空間，像是旅館的超薄型天花板。 氣流速率從2段式控制改為3段式。低運轉噪音 FXDQ-PB/NB 20/25/32 40 50 63 運轉噪音值( 高 / 中 / 低 ) 33/31/29 34/32/30 35/33/31 36/34/32 *此處所指的運轉噪音值乃為後回風運轉。下回風時噪音值增加5分貝 。 *噪音值有下列兩種情況：FXDQ-PB:機外靜壓為10Pa; FXDQ-NB:機外靜壓為15Pa FXDQ40NB/ FXDQ50NB/FXDQ63NB 機身高度只有200mm高，即使天花板上方之高度僅有240mm，也可安裝。 可利用遙控器來選擇外靜壓，此特性讓室內機成為很舒適、很有彈性的機種。 10Pa-30 / 出廠設定：FXDQ-PB機種為10Pa。 15Pa-44Pa / 出廠設定：FXDQ-NB機種為15Pa。 FXDQ-PB與FXDQ-NB機型有兩種樣式，適合不同的安裝空間。 FXDQ-PB/NBVT ：含排水泵 (750mm 揚程 ) ，此為標準配備 FXDQ-PB / NBNVT ：無排水泵 5.天花板風管連接中高靜壓型 中高靜壓可彈性設計風管 DC風扇馬達增加機外靜壓的範圍，包含了中高靜壓，增加設計彈性。 FXMQ20P-32P 為 30Pa-100Pa FXMQ40P 為 30Pa-160Pa FXMQ50P-125P 為 50Pa-200Pa FXMQ1405P 為 50Pa-140Pa 所有機種高度都只有300mm，比傳統機種的390mm更薄； FXM40P的重量從44kg降至28kg。 排水泵為標準配件，揚程增高為700mm。 氣流速率從2段式控制改為3段式。 低運轉噪音 ) FXMQ-P 20/25 32 40 50 63 80/100 125 140 運轉噪音值 ( 高 / 中 / 低 ) 33/31/29 34/32/30 39/37/35 41/39/37 42/40/38 43/41/39 44/42/40 46/45/43 能源效率 採用 DC 風扇馬達遠比傳統 AC 馬達更有效率，可減少 20% 的耗電。 (FXMQ125P) 安裝簡單 在試機運轉時，遙控器即可控制氣流，非傳統機種由電腦板控制；可自動調整至額定高風量氣流的 約 ±10% 。 適用FXMQ20P-125P機種 保養簡易 採用可拆式排水盤，可簡化保養作業。此外運用新的銀離子抗菌劑處理，能抑制造成異味或阻塞的黏液、發黴、細菌，讓機體長保潔淨。 6.天花板天吊型 苗條機身，氣流分布更廣，運轉聲音更安靜 採用靜音氣流風扇 使用新的靜音氣流風扇和許多其他的靜音科技。 運轉噪音低 (分貝) FXHQ-M 32 63 100 運轉噪音值 ( 高 / 低 ) 36/31 39/34 45/37 安裝簡易 可以簡易地結合排水泵 ( 選購件 ) 寬廣的出風口，氣流分布角度可達 100 °。 維修保養輕鬆不費力 無鋼毛摺翼使污染降至最低，並使清潔更容易。 容易清潔的扁平設計所有的維修保養作業，都可以從空調機的底部進行為標準配件，提供長效過濾網(免保養期間長達1年) *8小時/天，25天/月，塵埃濃度0.15mg/m3
VRV-WIII 商用變頻空調 室內機-壁掛型 壁掛型 高雅時髦的設計和小巧的外觀 與內部裝潢協調一致 小巧與流線型的設計不會破壞室內裝潢。運轉噪音低 FXAQ-MA 20 25 32 40 50 63 運轉噪音值 ( 高 / 低 ) 35/29 36/29 37/29 39/34 42/36 46/39 透過防霉聚苯乙烯，可以保持排水盤與空氣過濾網的潔淨。可清洗的柵格，前柵格可輕易地拆下清洗。 自動擺動功能可確保空氣分布的效率。當空調機停止時，葉片會自動關閉。可使用遙控器設定5階段的出風角度。當再啟動時，出風角度將自動設定與上一次運轉相同的角度。(初期設定：冷房時10℃ ，暖房時為70℃ )。靈活的安裝 排水管可以裝置在左側或右側 選購排水泵，揚程可達1000mm(由機器底部算起)。
水冷VRV-WIII商用變頻空調特色 彈性設計 強化的彈性設計與適應寒冷氣候的能力 水冷式VRV III是以水為熱源，因此可承受最高達1.96MPa.的耐壓，適合多樓層高樓等大型建築物使用。此外，目前 已安裝之熱源的水溫若介於10到45℃之間，即可使用現有 的水管與熱源，因此是建築物翻修時最理想的系統。由於 本系統為水冷式，室外氣溫不會影響其加熱的能力，再者 ，水冷式亦代表無需進行除霜，即使在寒冷的環境中，亦可以快速啟動以確保快速而舒適地進行加熱。 長冷媒管路 冷媒管路系統的實際管線長度最長為120m，在VRV-WIII主機與室內機之間有50m*2的高低垂直距離差而由於水管不會裝 設於佔用空間中，因此不會出現漏水的情況。 實際管路長度 等效管路長度 範例 允許最大配管長 冷媒配管長度 120m 140m a+f+g+h+i 總配管長 7300m -- a+b+c+d+e+f+g+h+i 第一個室內分歧頭與末端室內機之間 790m *1 -- f+g+h+i 第一個主紛歧頭與末端主機之間 10m 13m k+p 允許最大水平高低差 相鄰主機間(多重主機) 2m -- q 相鄰室內機間 15m -- s 主機與室內機之間 室外機位於高處時 50m -- r 室外機位於低處時 40m -- r *1在無特殊需求下可達40m，實際的最大管路長度可達90m，視實際條件而定。若需要運用90m管路長度，必須符合各項條件及需求。相關的條件及需求，請務必參閱工程設計資料說明書。 易於安裝 輕巧與輕量 此裝置精巧輕量，採用水冷式交換機與最佳的冷媒控制電路組合而成。其重量為150g，高度為1,000mm，可安裝在狹小的空間或無安裝室外機空間的建築物中，此系統亦適用於地下商場等無室外區域的空間，甚至還能相互推疊以節省更多空間。*本機僅設計為室內安裝 節約能源 熱回收 DAIKIN提出兩階段的熱回收作業：第一個階段是在冷媒系統內進行，同時控制冷房與暖房切換的BS裝置，在室內機之間同時進行冷房與暖房的運轉。第二階段是在水迴路中進行，在VRV-WIII系統之間進行熱回收。 此兩階段熱回收作業可大幅提升能源的使用效率，能解決現代辦公大樓部份區域在冬天進行冷房運轉的需求，此需求依建物接受到的陽光量與屋內人數而定。 提高使用性 多項讓您易於安裝與提升可靠性的功能 搭載可控制熱泵，並啟動VRV-WIII裝置的連控功能， 可大幅簡化作業與管理內容。 採用DIII-NET，可在室內機間、VRV-WIII主機與中央 控制線路上使用共有線路。提供可偵測線路與管路連接錯誤的自動位址設定功能 與檢查功能，讓您更容易進行安裝。水管路僅會經過VRV-WIII裝置，冷媒管路才會經過室內使用的空間，因此不會漏水或腐蝕。 集中連控功能 可使用外部控制轉接器(DTA104A62)輸入集中連控功能 熱回收用BS unit可獨立切換冷氣與暖房運轉，提升舒適性 原本的裝置是由室內機進行切換，會降低其他室內機的運轉能力， 而現在透過BS unit進行切換，相較於傳統的VRV-WII系統，可成功 降低對其他室內機的影響。 主機產品系列 8HP是全系列六款機型的最新機種，8至30HP機型系列產品，可滿足辦公室空間的多種需求。模組化的設計不僅可呈現出簡約時尚的外觀，同時更易於安裝。 系列產品 系列 能力 8HP 10HP 16HP 18HP 20HP 24HP 26HP 28HP 30HP 冷暖型 ● ● ● ● ● ● ● ● ● 熱回收型 ● ● ● ● ● ● ● ● ● 主機組合 HP 能力指數 型號 組合 可連接室內機總能力指數*2 最多可連接機室內機數量 8 200 RWEYQ8P RWEYQ8P x 1 100 to 260 13 10 250 RWEYQ10P RWEYQ10P x 1 125 to 325 16 16 400 RWEYQ16P*1 RWEYQ8P x 2 200 to 520 26 18 450 RWEYQ18P*1 RWEYQ8P +10P 225 to 585 29 20 500 RWEYQ20P*1 RWEYQ10P x 2 250 to 650 32 24 600 RWEYQ24P*1 RWEYQ8P x 3 300 to 780 36 26 650 RWEYQ26P*1 RWEYQ8P x 2 + 10P 325 to 845 36 28 700 RWEYQ28P*1 RWEYQ8P x 2 + 10P x 2 350 to 910 36 30 750 RWEYQ30P*1 RWEYQ10P x 3 375 to 975 36 *1.若欲連接16HP或更高的系統，需要選購上表所載之室外機連結配管組件(選購品) *2.室內機連接的總能立紙數需在VRV-WIII主機總能力指數的50%~130%。室內機僅以冷房運轉使用(在熱回收運轉狀態勿連接BS unit)，且此狀態的室內機總能立紙數必須在VRV-WIII主機總能力指數的50%或以下。 室內機產品陣容 型式 型號 20 25 32 40 50 63 80 100 125 140 200 250 能力範圍 0.8HP 1HP 1.25HP 1.6HP 2HP 2.5HP 3.2HP 4HP 5HP 5HP 8HP 10HP 能力指數 20 25 31.25 40 50 62.5 80 100 125 140 200 250 天花板嵌入型(全方位) FXFQ-PVE ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 天花板嵌入型(小型多向氣流式) FXZQ-MVET ◎ ◎ ◎ ◎ ◎ 天花板嵌入型(雙向氣流式) FXCQ-MVET ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 天花板風管連接型 FXDQ-PBVT ◎ ◎ ◎ FXDQ-PBNVT ◎ ◎ ◎ FXDQ-NBVT ◎ ◎ ◎ FXDQ-NBNVT ◎ ◎ ◎ 天花板風管連接中高靜壓型 FXMQ-PVET ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ FXMQ-MVET ◎ ◎ 天花板天吊型 FXHQ-MVET ◎ ◎ ◎ 壁掛型 FXAQ-MAVET ◎ ◎ ◎ ◎ ◎ ◎ 註: R-410A VRV系統室內機和R-22 VRV系統並不相容。
何謂水冷式VRV-WIII商用變頻空調 水冷式VRV III 是一套利用水作為熱源的獨特空調系統，此獨立系統是從冷卻水塔或鍋爐中將水導入VRV-WIII(相當於氣冷式空調系統的室外機)中進行熱交換後，再由VRV-WIII將冷媒輸送給每ㄧ部室內機。
