電管彎頭(RSG90度大彎) 規格 SIZE (INCH) 型號 ITEM NO. 90度 尺寸DIM. 一般規格 台電規格 2606(熱浸鍍鋅) C80.1(熱浸鍍鋅) A B C 3N 6N 3N 6N 3N 6N       ½” GIP-043N GIP-046N GIP-043N2606 GIP-046N2606 GIP-043NC80.1 GIP-046N C80.1 60 150 90 ¾” GIP-063N GIP-066N GIP-046N2606 GIP-066N2606 GIP-046N C80.1 GIP-066N C80.1 70 180 110 1” GIP-083N GIP-086N GIP-086N2606 GIP-086N2606 GIP-086N C80.1 GIP-086N C80.1 75 215 140 1¼” GIP-103N GIP-106N GIP-103N2606 GIP-106N2606 GIP-103N C80.1 GIP-106N C80.1 80 250 170 1½” GIP-123N GIP-126N GIP-123N2606 GIP-126N2606 GIP-123N C80.1 GIP-126N C80.1 85 295 210 2” GIP-163N GIP-166N GIP-163N2606 GIP-166N2606 GIP-163N C80.1 GIP-166N C80.1 110 345 235 2½’ GIP-203N GIP-206N GIP-203N2606 GIP-206N2606 GIP-203N C80.1 GIP-206N C80.1 150 425 275 3’ GIP-243N GIP-246N GIP-243N2606 GIP-246N2606 GIP-243N C80.1 GIP-246N C80.1 200 510 310 4’ GIP-323N GIP-326N GIP-323N2606 GIP-326N2606 GIP-323N C80.1 GIP-326N C80.1 250 645 395

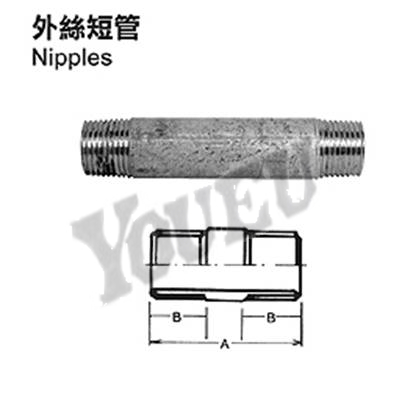

外絲短管 也有鋁合金材質、白鐵材質，請另詢問。 **所有規格表僅供參考，實際規格依工廠出品為主。

型號 Item No. 規格Size (inch) 表面處理Standard Finishes 尺寸Dimensions(mm) 鋼Steel 鋁合金AluminumAlloy A B CPL-04 CPL-04A 1/2" 1.電鍍鋅 Zinc Electroplate   2.熱浸鍍鋅 H.D. Galvanize 38 25 CPL-06 CPL-06A 3/4" 44 31 CPL-08 CPL-08A 1" 50 37 CPL-10 CPL-10A 1 1/4" 56 48 CPL-12 CPL-12A 1 1/2" 56 54 CPL-16 CPL-16A 2" 64 68 CPL-20 CPL-20A 2 1/2" 72 84 CPL-24 CPL-24A 3" 80 97 CPL-32 CPL-32A 4" 90 123 也有鋁合金材質、白鐵材質，請另詢問。 **所有規格表僅供參考，實際規格依工廠出品為主。

 GIP管接頭 型號ITEM NO. 規格 L1(mm) L2(mm) L3(mm) 螺絲 材質 GIP-04C 1/2" 60 2 22.4 M5*2 鋼管電鍍鋅 GIP-06C 3/4" 75 2 27.3 M5*2 鋼管電鍍鋅 GIP-08C 1" 85 2.2 34.6 M5*4 鋼管電鍍鋅 GIP-10C 1 1/4" 95 2.5 43.3 M5*4 鋼管電鍍鋅 GIP-12C 1 1/2" 100 3 49.0 M8*4 鋼管電鍍鋅 GIP-16C 2" 105 4 61 M8*4 鋼管電鍍鋅 GIP-20C 2 1/2" 115 4.5 79.9 M8*4 鋼管電鍍鋅 GIP-24C 3" 125 8 85 5/16*4 鋼管電鍍鋅 GIP-32C 4" 135 8 116 5/16*4 鋼管電鍍鋅 ※本產品適用於RSG管(GIP管) 免車牙管接

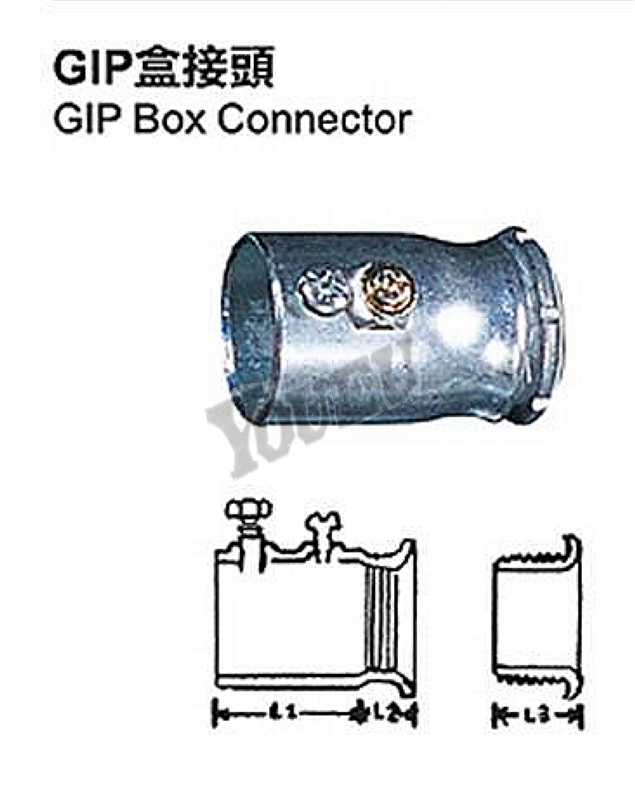

RSG管-GIP盒接頭  GIP Box Connector 型號ITEM NO. 規格 L1(mm) L2(mm) L3(mm) 螺絲 材質 GIP-04B 1/2" 21 14 17 M5*1 鋼管電鍍鋅 GIP-06B 3/4" 26 15 18 M5*1 鋼管電鍍鋅 GIP-08B 1" 31 14 17 M5*2 鋼管電鍍鋅 GIP-10B 1 1/4" 42 13 17 M5*2 鋼管電鍍鋅 GIP-12B 1 1/2" 44 16 20 M8*2 鋼管電鍍鋅 GIP-16B 2" 52 18 22 M8*2 鋼管電鍍鋅 GIP-20B 2 1/2" 61 19 23 M8*2 鋼管電鍍鋅 GIP-24B 3" 66 24 30 5/16*3 鋼管電鍍鋅 GIP-32B 4" 80 25 33 5/16*3 鋼管電鍍鋅 免車牙盒接

型號ITEM NO. 規格Specification FC0026-19 E19 45° FC0026-25 E25 45° FC0026-31 E31 45° FC0021-19 E19 90° FC0021-25 E25 90° FC0021-31 E31 90° ***規格表僅供參考，請依實品為主。

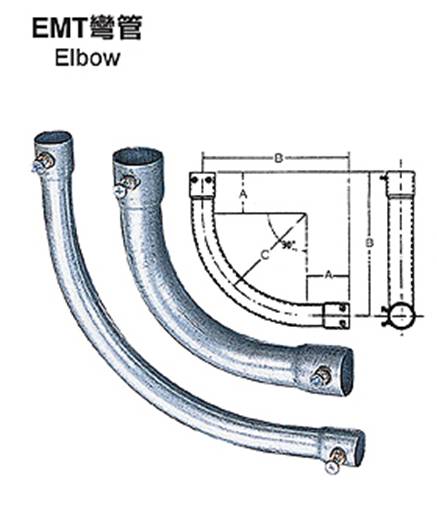

型         號ITEM NO. 適用規格 R A 長      度L(mm) EMT-19N E-19EMT管 130 50 185 EMT-25N E-25EMT管 130 60 185 EMT-31N E-31EMT管 155 60 220 EMT-39N E-39EMT管 165 75 235 EMT-51N E-51EMT管 165 75 235 EMT-63N E-63EMT管 290 120 420 EMT-75N E-75EMT管 320 150 465 ***規格表僅供參考，請依實品為主。

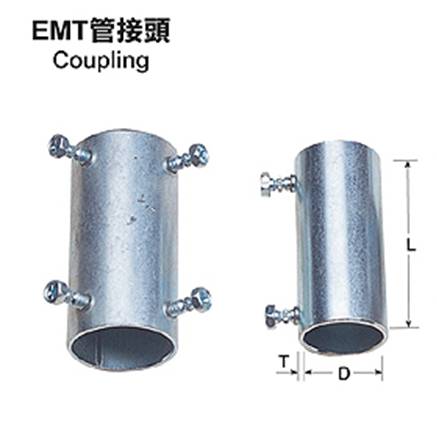

型號ITEM NO. 適用規格 內徑D. mm 長度L(mm) 厚度T(mm) EMT-19C E-19 19.6±0.2 56 1.45 EMT-25C E-25 25.9±0.2 62 1.55 EMT-31C E-31 32.3±0.2 72 1.7 EMT-39C E-39 38.6±0.2 85 1.75 EMT-51C E-51 51.3±0.2 86 1.8 EMT-63C E-63 64.2±0.2 101 2.5 EMT-75C E-75 76.9±0.2 100 2.6 ***規格表僅供參考，請依實品為主。

型號ITEM NO. 適用規格 內徑D. mm 厚度T(mm) EMT-19B E-19 19.6±0.2 2 EMT-25B E-25 25.9±0.2 2 EMT-31B E-31 32.3±0.2 2 EMT-39B E-39 38.6±0.2 2 EMT-51B E-51 51.3±0.2 2.2 EMT-63B E-63 64.2±0.2 2.2 EMT-75B E-75 76.9±0.2 2.5 ***規格表僅供參考，請依實品為主。

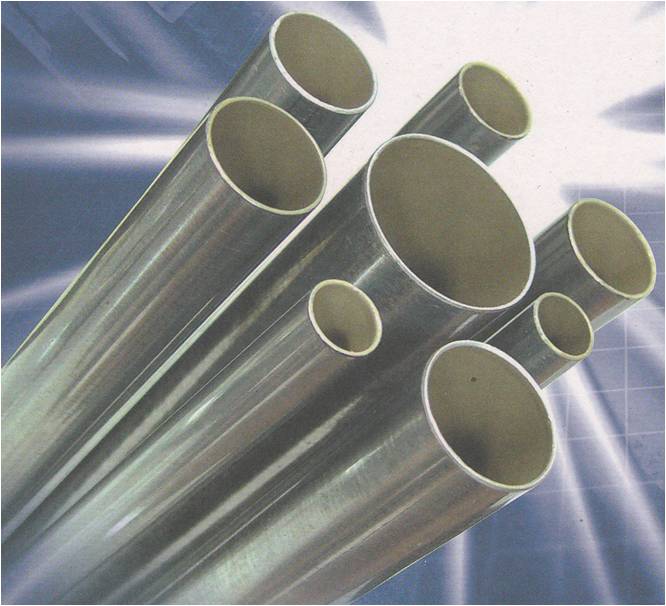

EMT管-通過正字標記認證(台正字第7126號) CNS 2606 C4060 電線用鋼管 型號ITEM NO. 外徑mm 外徑容許mm 厚度mm 近似內徑mm 長度mm 長度容許mm 重量kg/支 數量(一束) E-19 19.1 ±0.15 1.2 16.7 3660 ±5 1.94 200 E-25 25.4 ±0.15 1.2 23.0 3660 ±5 2.62 100 E-31 31.8 ±0.15 1.4 29.0 3660 ±5 3.84 100 E-39 38.1 ±0.15 1.4 35.3 3660 ±5 4.64 100 E-51 50.8 ±0.15 1.4 48.0 3660 ±5 6.25 40 E-63 63.5 ±0.25 1.6 60.3 3660 ±5 8.93 30 E-75 76.2 ±0.25 1.8 72.6 3660 ±5 12.07 30
