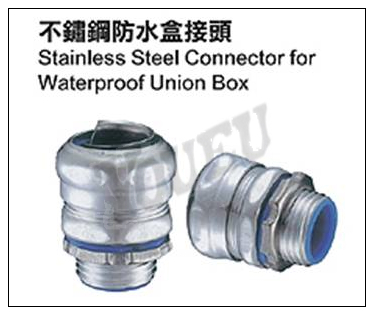

白鐵軟管盒接  型 號  適用軟管規格 尺寸(mm) Item No. 螺紋外徑A 螺紋長度B 適用最大口徑C 機板口徑 NBG-04SS 1/2" 20.9 11.2 22.3 20.9~21.4 NBG-06SS 3/4" 26.4 12.5 27.8 26.4~26.9 NBG-08SS 1" 33.2 14 34.5 33.2~33.7 NBG-10SS 11/4" 41.9 15.8 43.5 419~42.4 NBG-12SS 11/2" 47.8 17.5 49.2 47.8~48.3 NBG-16SS 2" 59.6 19.5 61.5 59.6~60.1 *****規格僅供參考，施工請依實品為準。

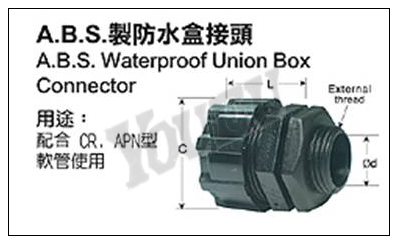

ABS製防水盒接　　 型 號  公稱管徑 Ød C L ItemNo. (mm) (mm) (mm) ABL-04 1/2"  20 36 24 ABL-06 3/4" 26 45 26 ABL-08 1" 33 55 27 ABL-10 11/4" 41 63 39

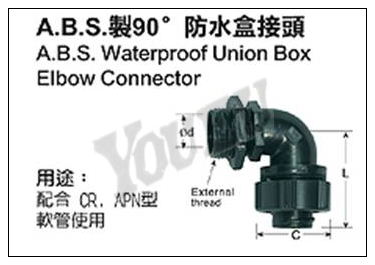

ABS製90度防水盒接  型 號  公稱管徑 Ød C L ItemNo. (mm) (mm) (mm) ABS-04 1/2"  20 41 44 ABS-06 3/4" 26 45 50 ABS-08 1" 33 50 56 ABS-10 11/4" 41 63 65

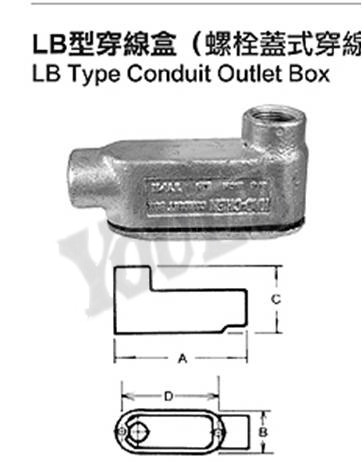

LB型穿線盒  型號 Item No. 規 格   表面處理   尺寸 Dimensions Size Standard Finishes (mm) 鑄鐵 可鍛鑄鐵 鋁合金 (inch) 　 A B C D LB-04 LB-04M LB-04A 1/2" 電鍍鋅 103 37 55 77 LB-06 LB-06M LB-06A 3/4" Zinc Electroplate 144 41 62 103 LB-08 LB-08M LB-08A 1" 　 167 45 72 122 LB-10 LB-10M LB-10A 11/4" 熱噴鋅 178 61 85 132 LB-12 LB-12M LB-12A 11/2" Zinc Thermospray 216 70 105 163 LB-16 LB-16M LB-16A 2" 　 260 85 120 210 LB-20 LB-20M LB-20A 21/2" 熱浸鍍鋅 282 100 135 230 LB-24 LB-24M LB-24A 3" H.D. Galvanize 341 125 155 275 LB-32 LB-32M LB-32A 4" 　 400 135 200 318

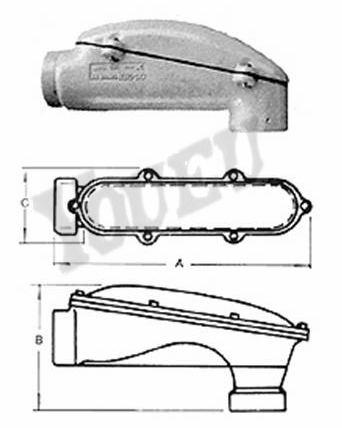

LBD型斜背穿線盒 型 號  Item No. 規 格 Size (inch) 表面處理   Standard Finishes 尺寸 Dimensions 鑄鐵 可鍛鑄鐵 鋁合金 A B C D LBD-08 LBD-08M LBD-08A 1" 電鍍鋅 Zinc Electroplate 　 熱噴鋅 Zinc Thermospray 　 熱浸鍍鋅 H.D. Galvanize 162 76 47 122 LBD-10 LBD-10M LBD-10A 11/4" 225 115 90 132 LBD-12 LBD-12M LBD-12A 11/2" 310 120 96 163 LBD-16 LBD-16M LBD-16A 2" 325 135 105 210 LBD-20 LBD-20M LBD-20A 21/2" 430 165 140 230 LBD-24 LBD-24M LBD-24A 3" 500 210 150 275 LBD-32 LBD-32M LBD-32A 4" 690 310 180 318

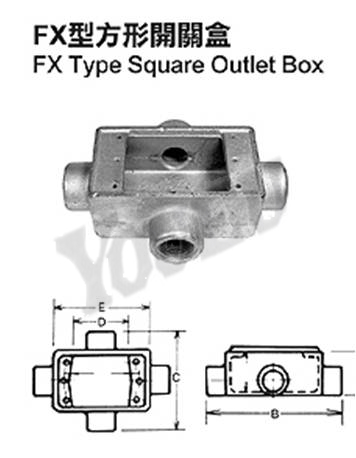

FX型方形開關盒 型號 Item No. 規 格 Size (inch) 表面處理 Standard Finishes 尺寸 Dimensions 鑄 鐵 可鍛鑄鐵 鋁合金 A B C D E FX-04 FX-04M FX-04A 1/2" 電鍍鋅 Zinc Electroplate 熱噴鋅 Zinc Thermospray 熱浸鍍鋅 H.D. Galvanize 48 164 114 72 111 FX-06 FX-06M FX-06A 3/4" 48 164 114 72 111 FX-08 FX-08M FX-08A 1" 48 164 114 72 111

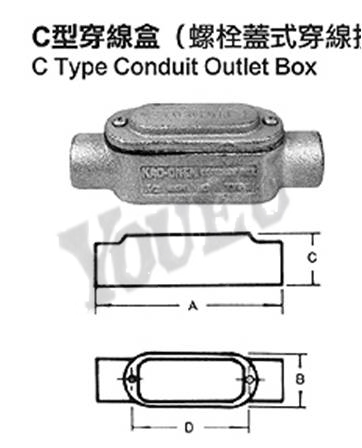

C型穿線盒 型號 Item No. 規 格 Size (inch)  表面處理 Standard Finishes 尺寸Dimensions  (mm) 鑄鐵 可鍛鑄鐵 鋁合金 A B C D C-04 C-04M C-04A 1/2" 電鍍鋅 Zinc Electroplate 熱噴鋅 Zinc Thermospray 熱浸鍍鋅 H.D. Galvanize 133 32 50 77 C-06 C-06M C-06A 3/4" 164 41 53 103 C-08 C-08M C-08A 1" 191 45 60 122 C-10 C-10M C-10A 11/4" 202 61 74 132 C-12 C-12M C-12A 11/2" 245 71 87 163 C-16 C-16M C-16A 2" 295 86 109 210 C-20 C-20M C-20A 21/2" 315 100 126 230 C-24 C-24M C-24A 3" 385 126 156 275 C-32 C-32M C-32A 4" 445 155 175 318

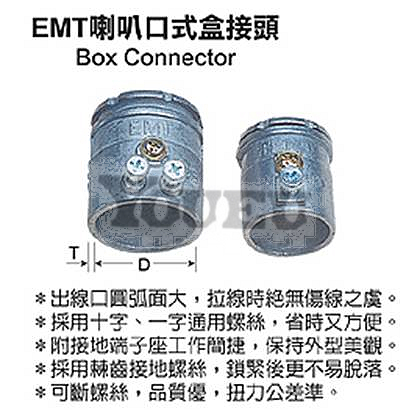

EMT喇叭口式盒接頭 型   號 適用規格 內徑 厚度 ITEM NO. D. mm T(mm) EMT-19B E-19 19.6±0.2 2 EMT-25B E-25 25.9±0.2 2 EMT-31B E-31 32.3±0.2 2 EMT-39B E-39 38.6±0.2 2 EMT-51B E-51 51.3±0.2 2.2 EMT-63B E-63 64.2±0.2 2.2 EMT-75B E-75 76.9±0.2 2.5       ***規格表僅供參考，請依實品為主。

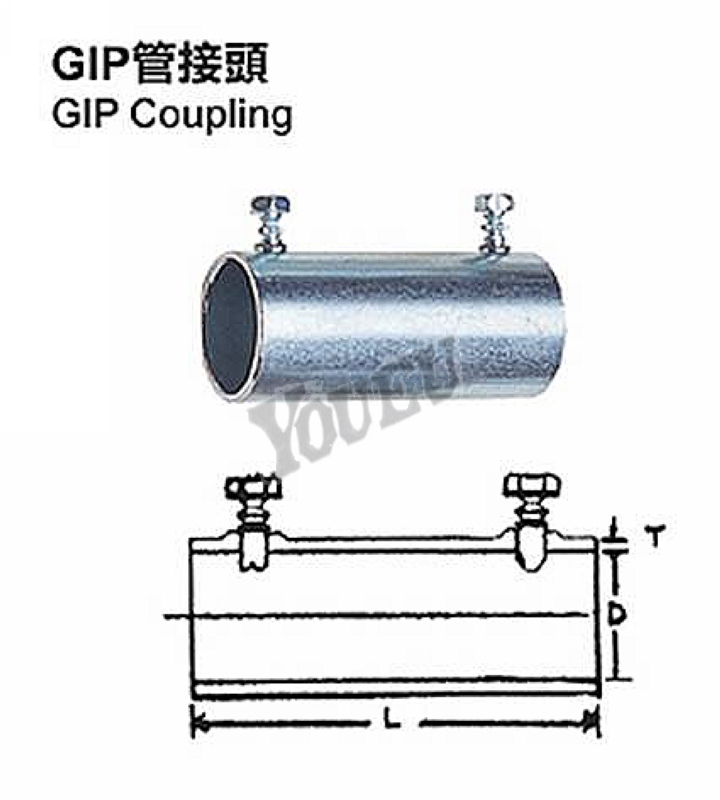

 GIP管接頭 型號ITEM NO. 規格 L1(mm) L2(mm) L3(mm) 螺絲 材質 GIP-04C 1/2" 60 2 22.4 M5*2 鋼管電鍍鋅 GIP-06C 3/4" 75 2 27.3 M5*2 鋼管電鍍鋅 GIP-08C 1" 85 2.2 34.6 M5*4 鋼管電鍍鋅 GIP-10C 1 1/4" 95 2.5 43.3 M5*4 鋼管電鍍鋅 GIP-12C 1 1/2" 100 3 49.0 M8*4 鋼管電鍍鋅 GIP-16C 2" 105 4 61 M8*4 鋼管電鍍鋅 GIP-20C 2 1/2" 115 4.5 79.9 M8*4 鋼管電鍍鋅 GIP-24C 3" 125 8 85 5/16*4 鋼管電鍍鋅 GIP-32C 4" 135 8 116 5/16*4 鋼管電鍍鋅 ※本產品適用於RSG管(GIP管) 免車牙管接

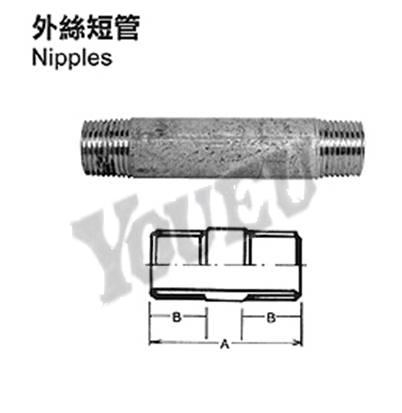

外絲短管 也有鋁合金材質、白鐵材質，請另詢問。 **所有規格表僅供參考，實際規格依工廠出品為主。

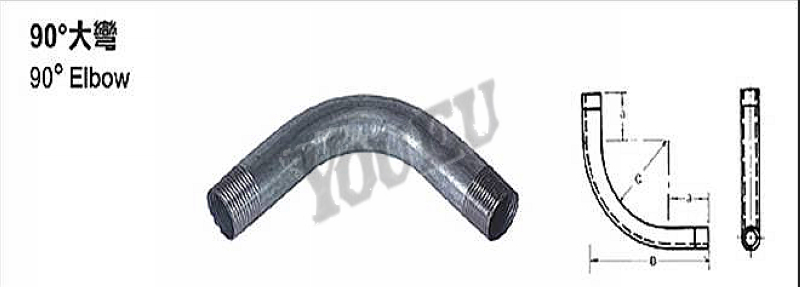

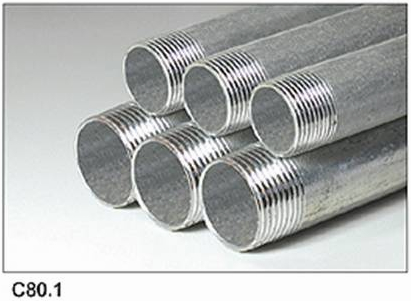

  電管彎頭(RSG90度大彎) 規格 SIZE (INCH) 型號 ITEM NO. 90度 尺寸DIM. 一般規格 台電規格 2606(熱浸鍍鋅) C80.1(熱浸鍍鋅) A B C 3N 6N 3N 6N 3N 6N       ½” GIP-043N GIP-046N GIP-043N2606 GIP-046N2606 GIP-043NC80.1 GIP-046N C80.1 60 150 90 ¾” GIP-063N GIP-066N GIP-046N2606 GIP-066N2606 GIP-046N C80.1 GIP-066N C80.1 70 180 110 1” GIP-083N GIP-086N GIP-086N2606 GIP-086N2606 GIP-086N C80.1 GIP-086N C80.1 75 215 140 1¼” GIP-103N GIP-106N GIP-103N2606 GIP-106N2606 GIP-103N C80.1 GIP-106N C80.1 80 250 170 1½” GIP-123N GIP-126N GIP-123N2606 GIP-126N2606 GIP-123N C80.1 GIP-126N C80.1 85 295 210 2” GIP-163N GIP-166N GIP-163N2606 GIP-166N2606 GIP-163N C80.1 GIP-166N C80.1 110 345 235 2½’ GIP-203N GIP-206N GIP-203N2606 GIP-206N2606 GIP-203N C80.1 GIP-206N C80.1 150 425 275 3’ GIP-243N GIP-246N GIP-243N2606 GIP-246N2606 GIP-243N C80.1 GIP-246N C80.1 200 510 310 4’ GIP-323N GIP-326N GIP-323N2606 GIP-326N2606 GIP-323N C80.1 GIP-326N C80.1 250 645 395

型號 Item No. 規格Size (inch) 表面處理Standard Finishes 尺寸Dimensions(mm) 鋼Steel 鋁合金AluminumAlloy A B CPL-04 CPL-04A 1/2" 1.電鍍鋅 Zinc Electroplate   2.熱浸鍍鋅 H.D. Galvanize 38 25 CPL-06 CPL-06A 3/4" 44 31 CPL-08 CPL-08A 1" 50 37 CPL-10 CPL-10A 1 1/4" 56 48 CPL-12 CPL-12A 1 1/2" 56 54 CPL-16 CPL-16A 2" 64 68 CPL-20 CPL-20A 2 1/2" 72 84 CPL-24 CPL-24A 3" 80 97 CPL-32 CPL-32A 4" 90 123 也有鋁合金材質、白鐵材質，請另詢問。 **所有規格表僅供參考，實際規格依工廠出品為主。
