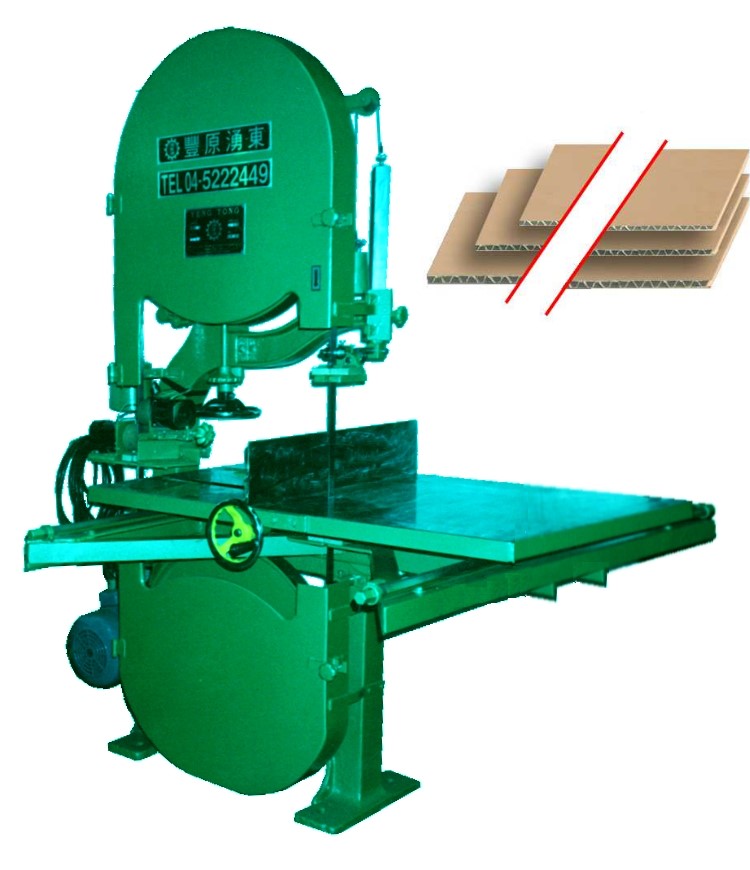

YT-26SA．28SA．32SA 帶鋸切割機 BAND SAW CUTTING MACHINE特 點 (FEATURES) : 以秤錘重力平衡鋸片張力，張力適中。 (Sawblade tension adjustment by a counter- balance weight providing accurate tension of sawblade.) 鋸輪平衡度精確，運轉時平穩安靜，切割操作準確。 (Cast iron saw wheel, precisely balanced for smooth and accurate cutting.) 強化主機體鑄材結構，增加機器使用年限。(Steel frame lengthen the life of machine.) 無鋸齒刀片可附磨刀裝置，永保刀片之鋒利。(The grinding equipment can be equipped.) 本機可切割紙板、橡(塑)膠、泡棉、PVC、鋁材等。(For cutting paper, rubber, PU, PVC ……) 規 格 (SPECIFICATION) : 型式 MODEL YT-26SA YT-28SA YT-32SA 鋸輪直徑及寬度 Saw wheel diameter & width ψ26”×2” ψ28”×2 3/4” ψ32”×2 3/4” 鋸輪轉速 Saw wheel speed 600 ~ 700 rpm 使用帶鋸規格 Band saw blade size(#20-#24) 179”×1/2”~2 1/2” 185”× 1/2”~3” 203”× 1/2”~3” 馬達動力 Motor power 2 HP(3 or 5HP) 3 HP(5HP) 3 HP(5HP) 最大鋸切能力 Cutting capacity(W×T) 18”×6” 19 1/2”×6” 22 1/2”×6” 工作台(滑架)面積 Table(pulley) area(L×W) 57”×60” (可選購optional) 主機台淨重 Band saw net weight 380 kgs 440 kgs 560 kgs 主機台毛重 Band saw gross weight 480 kgs 540 kgs 660 kgs 主機台機械尺寸 Band saw machine dimensions 48”×28”×80” 48”×28”×83” 48”×28”×83” 主機台裝箱尺寸 Band saw packing dimensions 54”×35”×88” 54”×35”×90” 54”×35”×99” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.

YT-17 四軸作榫機 4-SPINDLE SINGLE END TENONER特 點 (FEATURES) : 強力鐵材鑄造之結構體。(Heavy cast iron construction.) 本機送料軌道用梯形鑄造而成。(The conveying track is forged by trapezoidal iron.) 本機刀頭為扁形，刀具安裝簡單、省時。(The cutter head is in the form of sector which is easy to adjust and time-saving.) 規 格 (SPECIFICATION) : 型式 MODEL YT-17 橫軸馬達 Motor for cross spindle 3 HP 立軸馬達 Motor for vertical spindle 2 HP 橫軸迴轉速 Cross spindle speed 3000 rpm 立軸迴轉速 Vertical spindle speed 3400 rpm 鋸軸迴轉速 Saw spindle speed 2200 rpm 定盤面積 Table area 45”×20” 淨重 Net weight 450 kgs 毛重 Gross weight 530 kgs 機械尺寸 Machine dimensions(L×W×H) 60”×66”×45” 裝箱尺寸 Packing dimensions(L×W×H) 64”×70”×51” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.

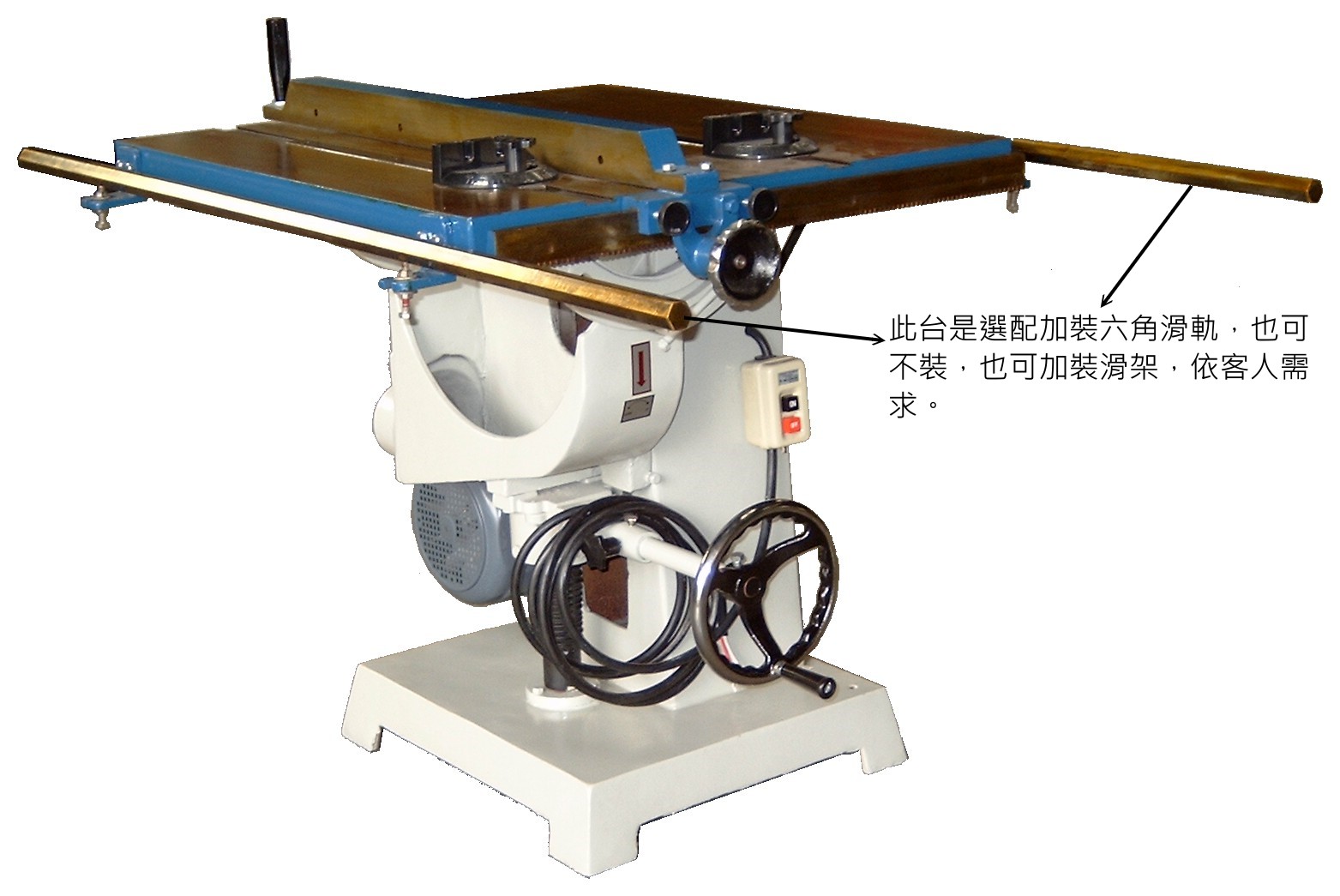

YT-14 萬能圓鋸機 UNIVERSAL CIRCULAR SAW特 點 (FEATURES) : 工作台可前傾45度。(Table tilts 45°front downward.) 工作台可隨意升降。(Table can be raised or lowered.) 鋸片最大直徑可達14英寸。(1” diameter saw arbor accept 14” diameter saw blade.) 規 格 (SPECIFICATION) : 型式 MODEL YT-14 使用鋸片 Accept saw blade diameter 14” (356 mm) 主軸直徑 Saw arbor diameter 1” (25.4 mm) 主軸轉速 Saw arbor speed 4500 rpm 工作台面積 Table area(L×W) 30”×28 1/2” (760×725 mm) 最大切割厚度 Max. thickness of cut 4” 馬達 Motor 2 HP(3HP,5HP可選購optional) 淨重 Net weight 180 kg 毛重 Gross weight 240 kg 機械尺寸 Machine dimensions(L×W×H) 36”×30”×35” 裝箱尺寸 Packing dimensions(L×W×H) 39 1/2”×33 1/2”×40” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.

YT-14T 軸傾斜圓鋸機 TILTING ARBOR TABLE SAW特 點 (FEATURES) : 鋸片可傾斜45度。(Blade can tilt 45°.) 切削深度4 1/4”，傾斜45度時切削深度3 1/8”。(4 1/4” depth of cut, 3 1/8” at 45°.) 工作台可隨意升降。(Table can be raised or lowered.) 鋸片最大直徑可達14英寸。(1” diameter saw arbor accept 14” diameter saw blade.) 規 格 (SPECIFICATION) : 型式 MODEL YT-14T 使用鋸片 Accept saw blade diameter 14” (356 mm) 主軸直徑 Saw arbor diameter 1” (25.4 mm) 主軸轉速 Saw arbor speed 4000 rpm 工作台面積 Table area 34”×31” (864×787 mm) 鋸片傾斜度 Blade tilt 45° 馬達 Motor 3 HP(5HP,7 1/2HP可選購optional) 淨重 Net weight 400 kgs 毛重 Gross weight 480 kgs 機械尺寸 Machine dimensions(L×W×H) 40”×35”×36” 裝箱尺寸 Packing dimensions(L×W×H) 44”×38”×43” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.
