YT-44ATA．48ATA．54ATA．60ATA全自動進給送材機 AUTOMATIC FEEDING CARRIAGE 本機種可搭配YT-36TB ~ YT-44TB, YT-44LB ~ YT-60LB使用。本機搭配齒輪剎車減速傳動馬達3~5HP(可以依需求選購馬力)。可自動翻轉圓木確實固定，使送料平穩。車輪堅固耐用。搭配油壓夾料，微電腦數指控制全自動裝置。

特 點 (FEATURES) : 主軸可昇降。(Spindle and operated table raising or lowering.) 規 格 (SPECIFICATION) : 型式 MODEL YT-1-5 夾頭尺寸 Collet size ψ12 mm 工作台面積 Table area(L×W) 2尺5 × 1尺5 馬達動力 Motor power 1/2 HP ×1, 2 HP ×1 淨重 Net weight 350kg 毛重 Gross weight 400kg 機械尺寸 Machine dimensions(L×W×H) 2尺5 × 3尺5 × 4尺5 裝箱尺寸 Packing dimensions(L×W×H) - ※  本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。     (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory  :  No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

特 點 (FEATURES) : 良好的設計及製造，適合典型的工廠使用。 (Designed and builted well suited for pattern shops.) 上下擺動桿均經平衡校正，配合精密軸承，運轉順暢，鋸切穩定準確，鋸條不易斷裂，夾具均採用特殊鋼料，並經熱處理製作而成，堅固耐用。 (The upper and lower vibrating shafts are made in balancing adjustment, and equipped with precision bearing. Smooth in operating, accuracy & stable in jig sawing, and saw blade not to break, to clamping fixture are all selected the special steel alloy and treated by heat-treatment, sturdy & durable.) 採用精密離合器馬達，配合軸承式連桿腳踏板，操作自如，起動強勁，靈敏的煞車系統，使本機充分發揮其鋸切功能，並確保安全無慮。 (Adopts precise clutch motor and equipped with bearing type connection rod foot pedal, easy of operation, robust in starting and sensitive braking system so that, the jig saw can be developed the perfect functions and assured the machinery safety also.) 本機適於一般木材之內外緣鋸切、鋸花、不規則彎曲加工、雕刻、拼圖、刀模字樣製作。 (The jig saw suitable for the wood making inner & outer shape saw cutting, irregular curve sawing, sculpture, assembling figure etc use.) 規 格 (SPECIFICATION) : 型式 MODEL YT-27A 最大喉深 Max. throat clearance 670 mm 加工厚度 Cutting thickness 1 - 100 mm 使用鋸條長度 Length of saw blade 310 mm 工作台面積 Table area 510×500 mm 台面傾斜度 Tilting degree of table 30° 馬達 Motor 1HP 迴轉速度 Revolution speed 1400 rpm 淨重 Net weight 280 kgs 毛重 Gross weight 350 kgs 機械尺寸 Machine dimensions(L×W×H) 42”×241/2”×471/2” ※  本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。     (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY, CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory  :  No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.

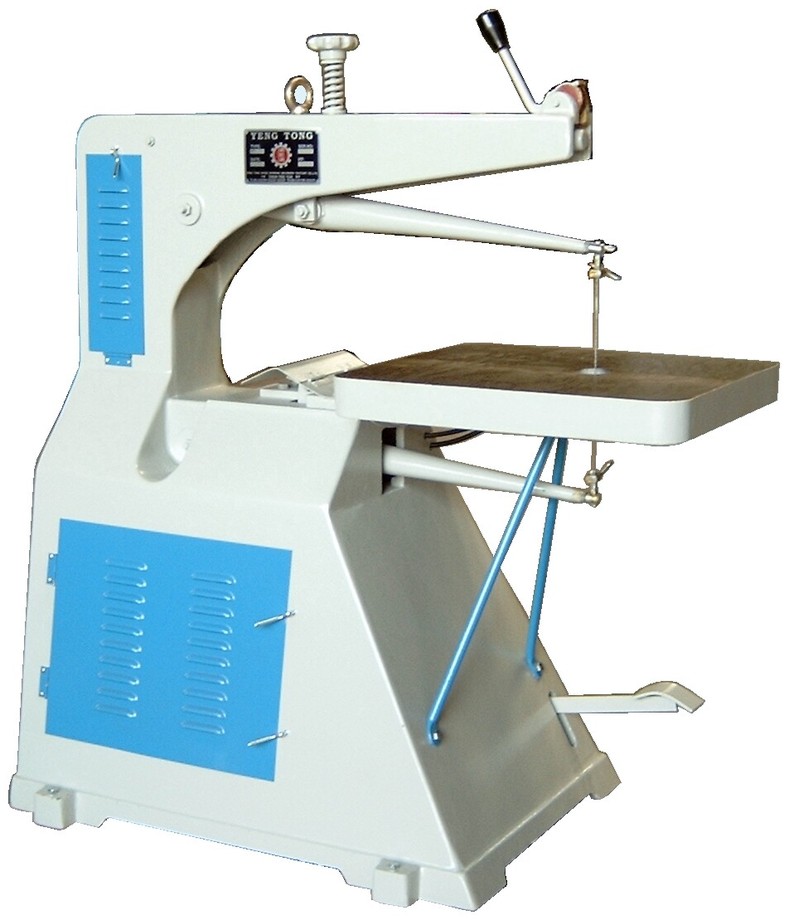

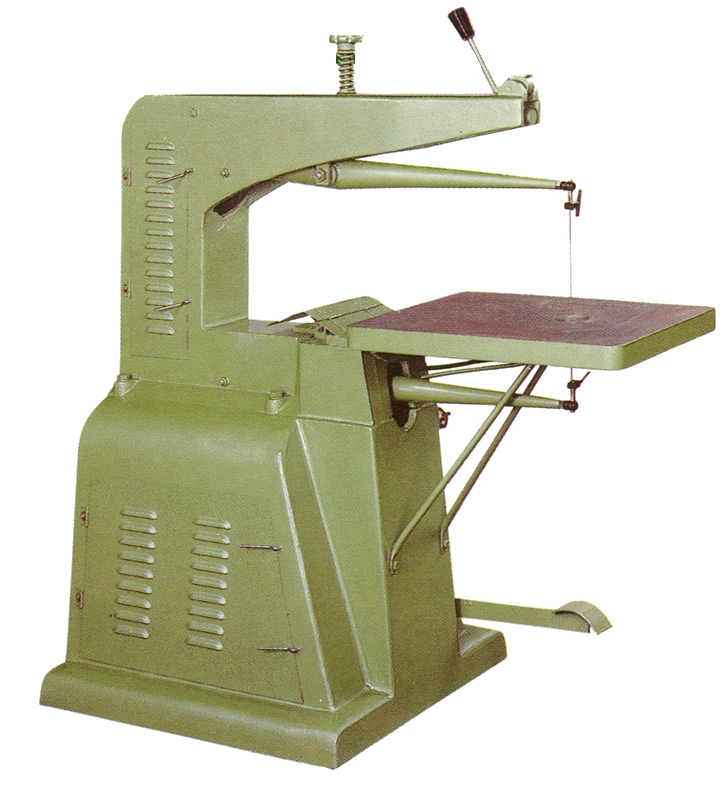

特 點 (FEATURES) : 良好的設計及製造，適合典型的工廠使用。(Designed and builted well suited for pattern shops.) 強化機體結構，提供最大硬度。(Cast iron frame gives maximum rigidty.) 平實的結構，即使高速操作，仍可平穩工作。(Ruggedly constructed gives maximum rigidty in high speed jig sawing operations.) 速度每分鐘1500次。(Speed 1500 strokes per minute.) 規 格 (SPECIFICATION) : 型式 MODEL YT-27 最大喉深 Max. throat clearance 670 mm 加工厚度 Cutting thickness 1 - 100 mm 馬達 Motor 1/2 HP 迴轉速度 Revolution speed 1500 rpm 淨重 Net weight 150 kgs 毛重 Gross weight 180 kgs 機械尺寸 Machine dimensions(L×W×H) 41”×21”×47” 裝箱尺寸 Packing dimensions(L×W×H) 44”×23”×51” ※  本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。     (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY, CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory  :  No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

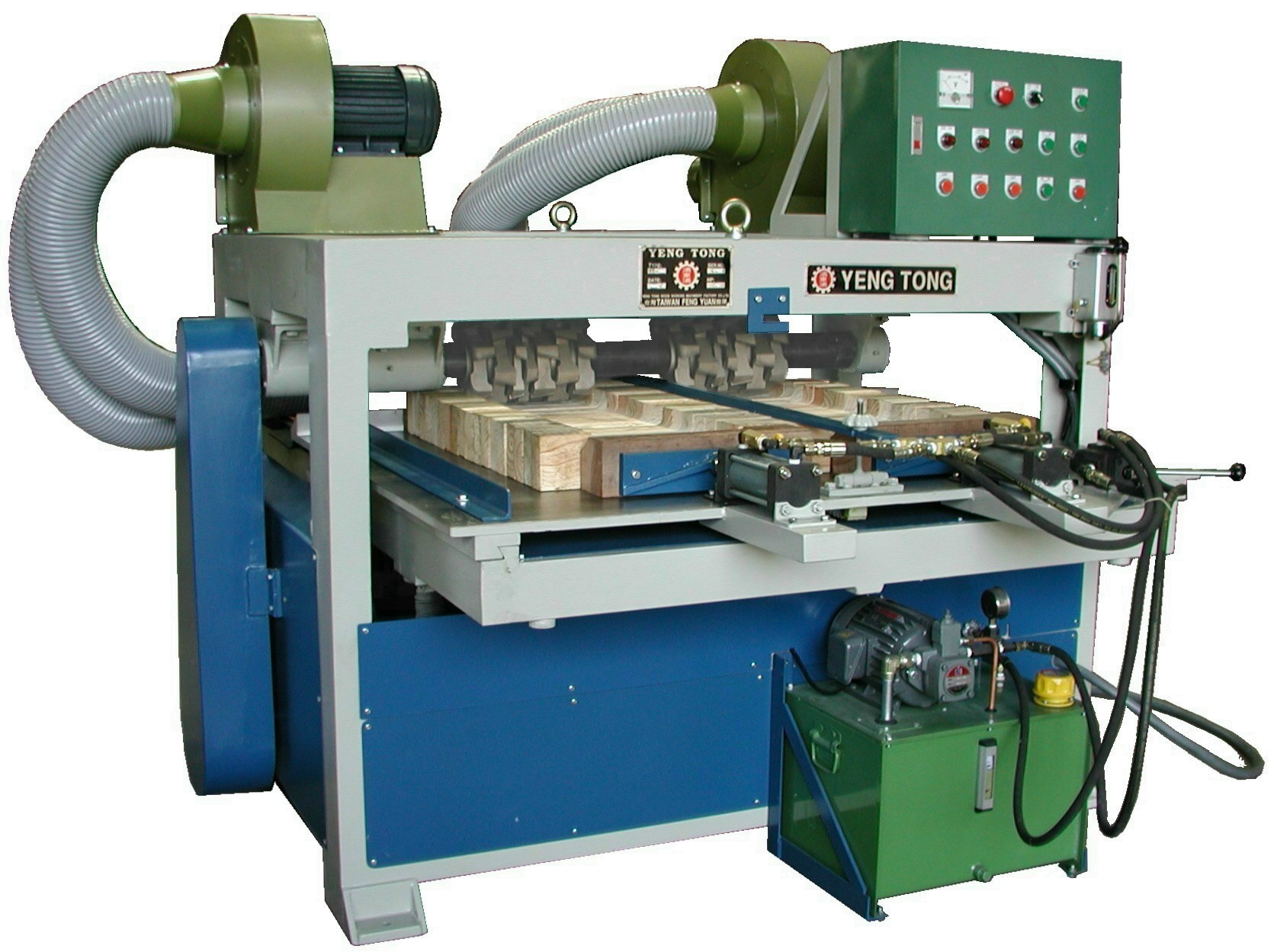

YT-900 木材溝槽成型機GAP OR GROOVE FINISHER FOR BOARDS特 點 (FEATURES) : 本機採變頻器控制，進退刀速度為無段可調式。(Equipment variable frequency controller, the feeding speed is infinitely variable speed.) 集中式控制面板，操控方便。(A centralized control panel provides convenient operation of the machine.) 規 格 (SPECIFICATION) : 型式 MODEL YT-900 工作物最大長度 Max. length of workpiece 1450 mm 工作物最大寬度 Max. width of workpiece 750 mm 最大加工尺寸 Max. working capacity 1000 ×750 ×40 mm 刀頭孔直徑 Diameter of knife spindle ψ60 mm 送料速度 Feed speed 0.5 ~ 3 m / min 主軸轉速 Spindle speed 2000 ~ 2800 rpm 主軸動力 Spindle motor power 20 ~ 30 HP 油壓壓力 Hydraulic pressure 30 kg/cm2 油箱容量 Oil tank capacity 18 liter 油箱動力 Oil tank motor power 1 HP 升降、前後動力 Up-down & motor power 0.5 HP、1 HP ×1 吸塵動力 Dust motor power 3 HP ×2 淨重 Net weight 2000 kg 毛重 Gross weight 2100 kg 機械尺寸 Machine dimensions(L×W×H) 2000 ×2100 ×1880 mm 裝箱尺寸 Packing dimensions(L×W×H) 2200 ×2200 ×2100 mm ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

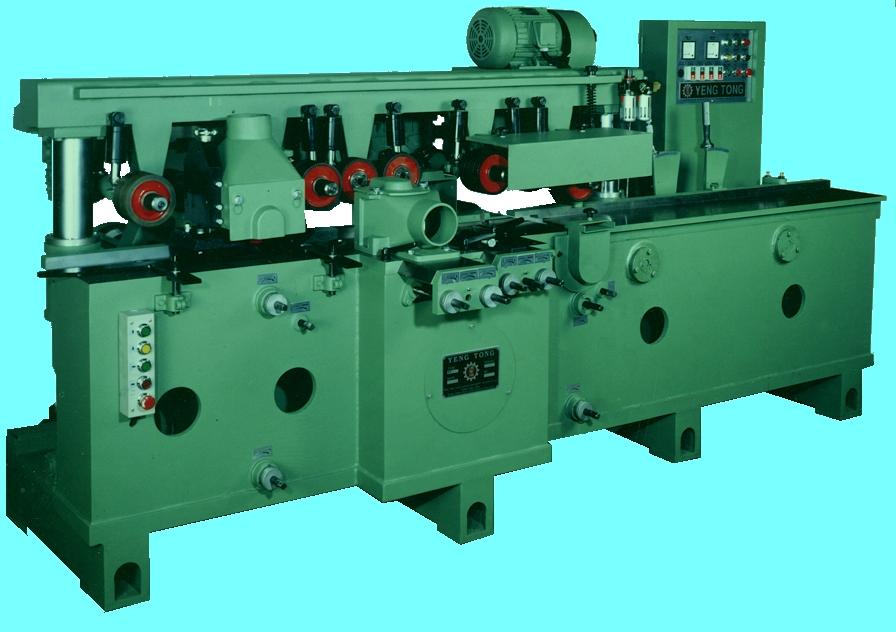

YT-420‧520‧620 四面鉋 AUTOMATIC OPEN TYPE FOUR SIDE PLANER特 點 (FEATURES) : 平面皮帶傳動，更加穩定、精確。(Driven by plane belt, steady and perfect balance.) 工作台鍍鉻，減少進料磨擦。(Table plated chromium.) 送料速度採無段式調整。(Feeding speed adjust smooth.) 規 格 (SPECIFICATION) : 型式 MODEL YT-420 YT-520 YT-620 刀軸數目 Number of saw arbor 4 5 6 主軸直徑 Diameter of saw arbor 40 mm 40 mm 40 mm 主軸轉速 Speed of saw arbor 6000 rpm 6000 rpm 6000 rpm 前下刀主軸馬力 Bottom cutter spindle power 5 HP 5 HP 5 HP 右立刀主軸馬力 Right cutter spindle power 5 HP 5 HP 5 HP 左立刀主軸馬力 Left cutter spindle power 7 1/2 HP 7 1/2 HP 7 1/2 HP 前上刀主軸馬力 Upper cutter spindle power 7 1/2 HP 7 1/2 HP 5 HP 後下刀主軸馬力 Upper cutter spindle power - 7 1/2 HP 7 1/2 HP 後上刀主軸馬力 Upper cutter spindle power - - 5 HP 昇降馬力 Lifting power 1 HP 1 HP 1 HP 送料馬力 Feeding power 5 HP 5 HP 5 HP 送料速度 Feeding speed 4~18 m/min 4~18 m/min 4~18 m/min 加工範圍 Working range(T×W) 12~120×10~170mm 12~120×10~170mm 12~120×10~170mm 工作台面積 Table area(L×W) 1500×220 mm 1500×220 mm 1500×220 mm 淨重 Net weight 2900 kgs 3200 kgs 3500 kgs 毛重 Gross weight 3400 kgs 3800 kgs 4300 kgs 機械尺寸 Machine dimensions(L×W×H) 310×150×150cm 335×150×150cm 430×150×150cm 裝箱尺寸 Packing dimensions(L×W×H) 345×170×180cm 370×170×180cm 470×170×180cm ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

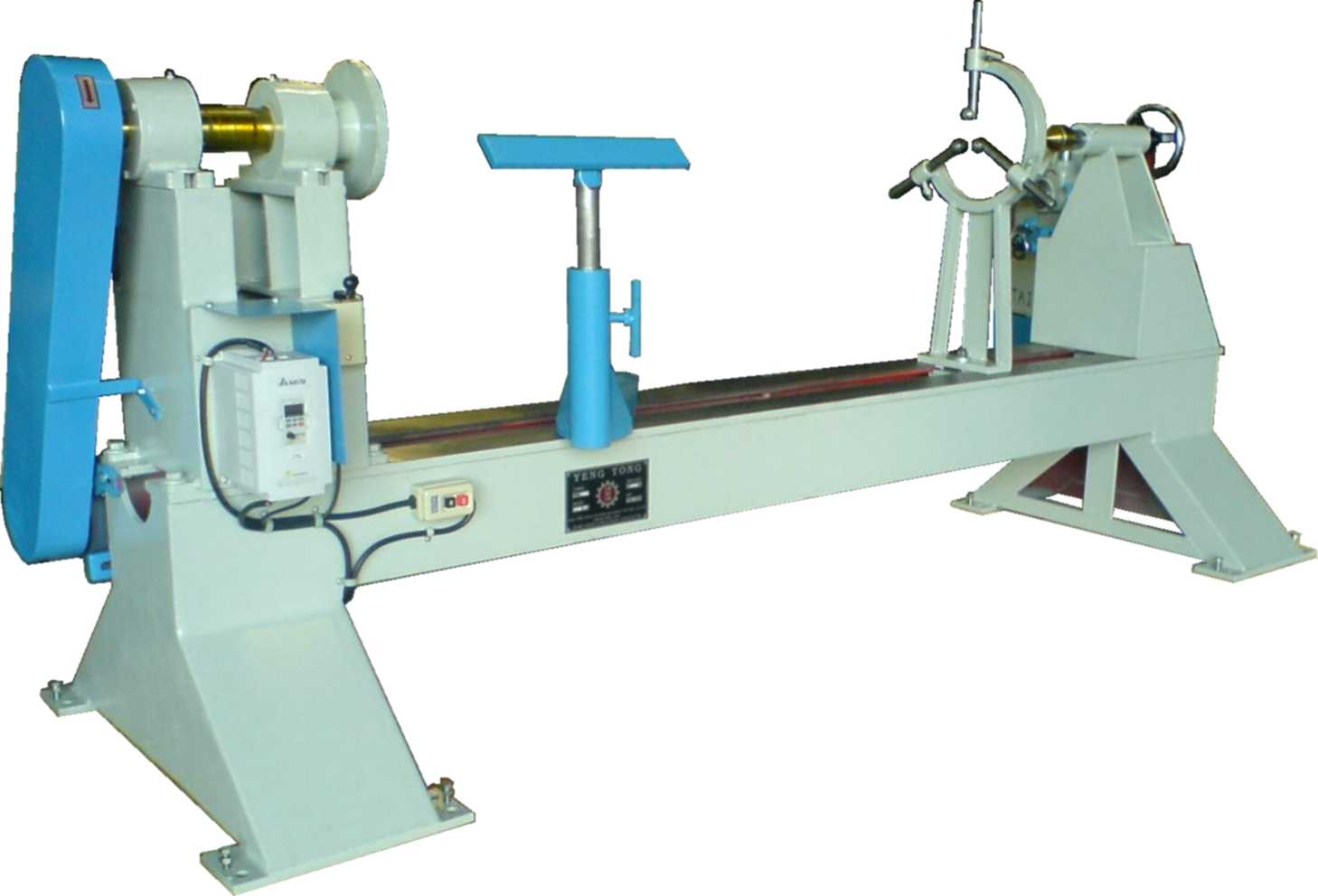

YT-100A 加大型木工車床 WOODWORKING LATHE 特 點 (FEATURES) : 鐵質床座，床座平面精確。(Cast iron bed, bed ways are precision ground.) 主軸速度以變頻器無段變速。(Equipment variable frequency controller, the speed of spindle is infinitely variable speed.) 可隨意調整刀架高度。(Height adjustable tool rest.) 型式 MODEL YT-100A 主軸轉速 Spindle speed 0 ~ 2000 rpm 刀架長度 Tool rest length 355 mm (14”) 馬達動力 Motor power 3 HP (附變頻器) 車削能力 Turning capacity ψ950 ×1800 mm 淨重 Net weight 800 kg 毛重 Gross weight 1050 kg 機械尺寸 Machine dimensions 318 ×103 ×140 cm 裝箱尺寸 Packing dimensions 323 ×108 ×150 cm 規 格 (SPECIFICATION) : ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

YT-80A 加大型木工車床 WOODWORKING LATHE 特 點 (FEATURES) : 鐵質床座，床座平面精確。(Cast iron bed, bed ways are precision ground.) 主軸速度以變頻器無段變速。(Equipment variable frequency controller, the speed of spindle is infinitely variable speed.) 可隨意調整刀架高度。(Height adjustable tool rest.) 規 格 (SPECIFICATION) : 型式 MODEL YT-80A 圓盤直徑 Face plate diameter ψ127 mm (ψ5”) 主軸轉速 Spindle speed 0 ~ 2000 rpm 刀架長度 Tool rest length 355 mm (14”) 馬達動力 Motor power 2 HP(附變頻器) 車削能力 Turning capacity ψ700 ×1050 mm 淨重 Net weight 290kg 毛重 Gross weight 370kg 機械尺寸 Machine dimensions 190 ×106×130 cm (腳支架寬106) 裝箱尺寸 Packing dimensions 200 ×111 ×140 cm(拆支架寬55) ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

YT-60 木工車床 WOODWORKING LATHE 特 點 (FEATURES) : 銑鐵質床座，床座平面精確。(Cast iron bed, bed ways are precision ground.) 主軸速度以變頻器無段變速。(Equipment variable frequency controller, the speed of spindle is infinitely variable speed.) 可隨意調整刀架高度。(Height adjustable tool rest.) 規 格 (SPECIFICATION) : 型式 MODEL YT-60 圓盤直徑 Face plate diameter ψ127 mm (ψ5”) 主軸轉速 Spindle speed 無段變速 刀架長度 Tool rest length 350 mm (14”) 馬達動力 Motor power 1HP，變頻器×1HP 車削能力 Turning capacity ψ430 ×1220mm 淨重 Net weight 250kg 毛重 Gross weight 350kg 機械尺寸 Machine dimensions 76”×19”×38” 裝箱尺寸 Packing dimensions 81”×25”×47” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.)   湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

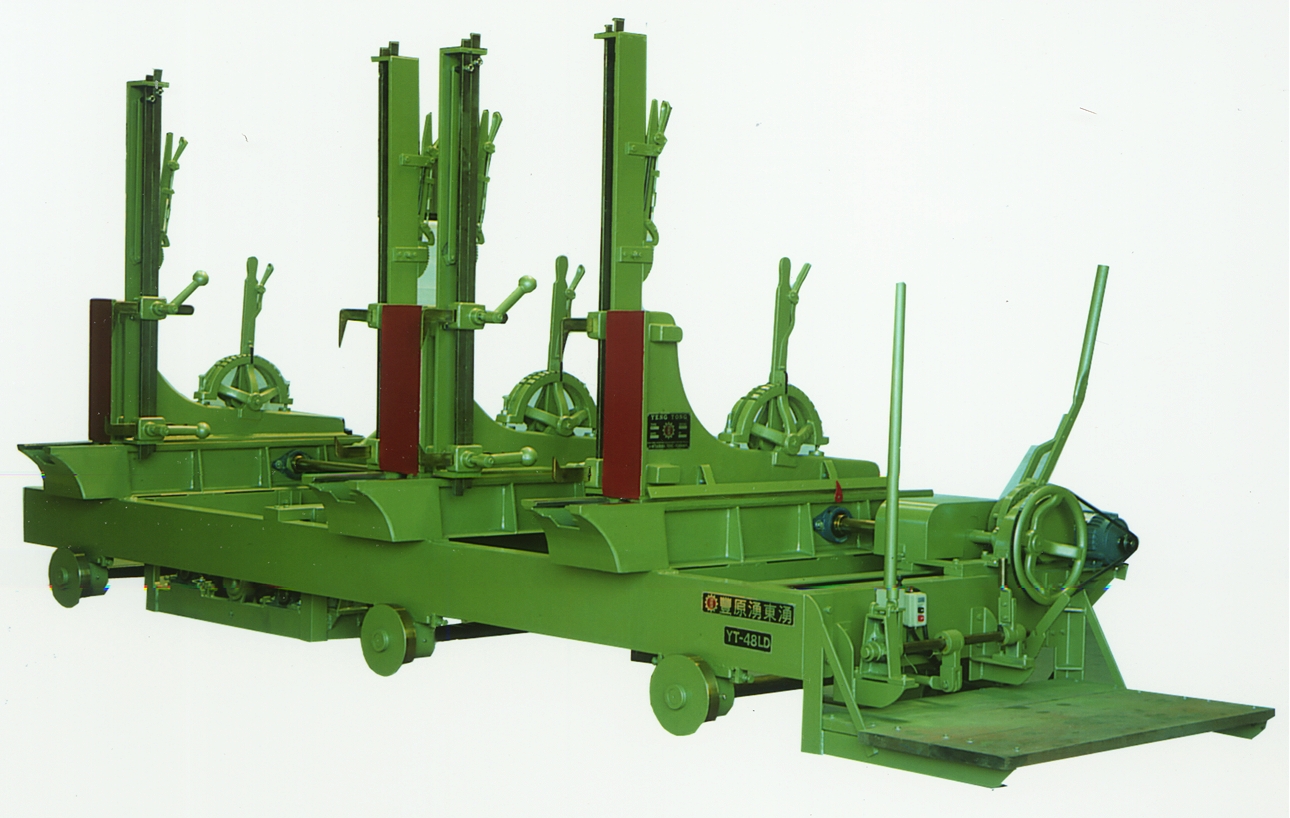

YT-44LD．48LD．54LD．60LD 自動進給送材機AUTO FEED CARRIAGE特 點 (FEATURES) : 本機種可搭配YT-36TB ~ YT-44TB, YT-44LB ~ YT-60LB使用。(Suited for log band mill models:YT-36TB ~ YT-44TB, YT-44LB ~ YT-60L) 可確實固定圓木，使送料平穩。(Log is gripped securely and smooth feeded.) 車輪堅固耐用。(Wheels are hardened.) 本機可搭配油壓夾料，微電腦全自動裝置。(The machine with optional oil pressure clamp the material, microcomputer automatic device) 規 格 (SPECIFICATION) : 型式 MODEL YT-44LD YT-48LD YT-54LD YT-60LD 最大鐵鉤開口 Max. opening of iron hook 1120 mm 1270 mm 1320 mm 1500 mm 夾材架夾材長度 Length of headblock carriage 5000 mm 軌道尺寸 Size of rails             mm 1303×16320 1455×16320 1455×16320 1606×16320 車輪直徑 Diameter of truck wheels 250 mm 最大送材速度 Max. carriage speed 45 m/min 最大後退速度 Max. return speed 90 m/min 馬達動力 Motor power 5 ~ 7 1/2 HP 淨重 Net weight 2750 kgs 2850 kgs 2950 kgs 3050 kgs 毛重 Gross weight 3250 kgs 3350 kgs 3450 kgs 3550 kgs 機械尺寸 Machine dimensions  m 5.3×1.9×2.2 5.3×2×2.3 5.3×2×2.4 5.3×2.2×2.5 裝箱尺寸 Packing dimensions    m 4.9×2.1×1.3 4.9×2.2×1.3 4.9×2.2×1.3 4.9×2.4×1.3 ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.

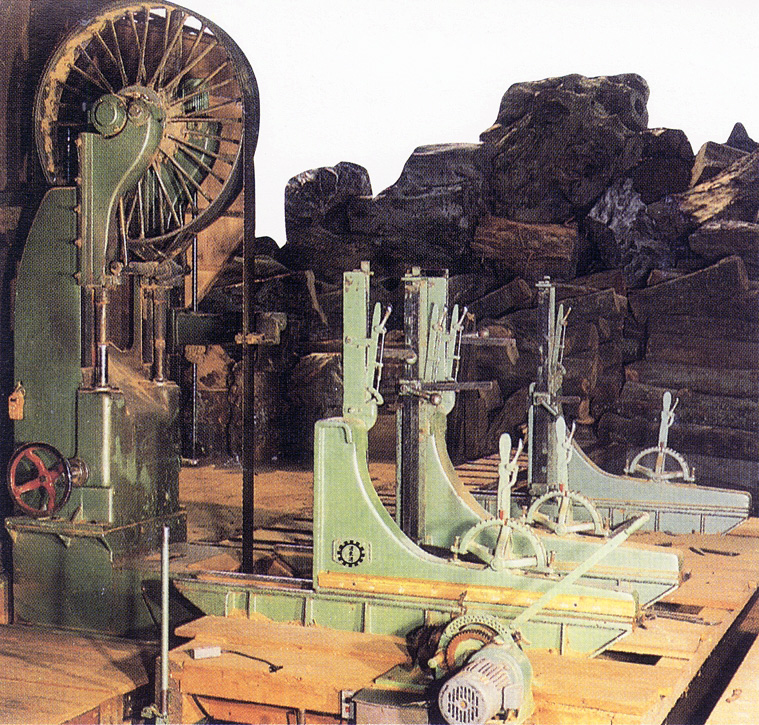

YT-44LB．48LB 高速製材機 LOG BAND MILL特 點 (FEATURES) : 以秤錘重力平衡鋸片張力，張力適中。(Saw blade tension adjustment by a counter-balance weight providing accurate tension of saw blade.) 鋸輪平衡度精確，運轉時平穩安靜，切割操作準確。(Cast iron saw wheel, precisely balanced for smooth and accurate cutting.) 強化機體結構及內部葉脈補強，增加機器使用年限。(Massive frame, rib reinforced inside assure permanent rigidity.) 本機種可搭配YT-44AT ~ YT-60AT, YT-44LD ~ YT-60LD使用。(Suited for feed carriage models : YT-44AT ~ YT-60AT, YT-44LD ~ YT-60L) 規 格 (SPECIFICATION) : 型   式  MODEL YT-44LB YT-48LB 鋸輪直徑和寬度 Diameter & width of wheel 1110×140 mm 1200×150 mm 使用鋸片規格 Saw blade size 寬Width 150 mm 長Length   mm 8300 ~ 8600 9500 ~ 9800 厚Thickness #19 ~ #20 #18 ~ #20 最大鋸切尺寸(高×寬) Max. cutting size (H×W) 1200×540 mm 1500×600 mm 鋸片至機腹距離 Distance between saw & frame 540 mm 600 mm 鋸輪轉速 Speed of wheel 500 ~ 700 rpm 皮帶輪規格 Size of belt pulley 355 mm 455 mm 馬達動力 Motor power 40 ~ 50 HP 50 ~ 60 HP 淨重 Net weight 2000 kg 3200 kg 毛重 Gross weight 2600 kg 3800 kg 裝箱尺寸 Packing dimensions 2.3×1.6×2.3 m 2.6×1.8×2.3 m ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

YT-30 全自動木珠製造機 AUTOMATIC WOODEN BEADS MAKING MACHINES特 點 (FEATURES) : 鐵質床座，床座平面精確。(Cast iron bed, bed ways are precision ground.) 本機械為全自動式生產，只須將材料放入儲料架，即可全自動生產。此機械應用於生產小型、對稱物品，例如：木筆頭、佛珠、西洋棋、裝飾品……等等。 (This is an automatic machine. All you have to do is place the material to the scaffolding and it will produce automatically. This machine is applied for the production about the small symmetric articles, such as, barrel, rosariy, chess pieces ornamenys etc.) 適用材料有：木材。(The materials which can be applied include woods.) 規 格 (SPECIFICATION) : 型式 MODEL YT-30 YT-31 產品直徑 Diameter of the product ψ3 ～ψ30 mm ψ10 ～ψ60 mm 產品長度 Length of the product 3 ～ 80 mm 3 ～ 80 mm 材粒長度 Length of the grain 1060 mm 1060 mm 生產速度 Production speed 15 ～ 80 min/pcs 15 ～ 80 min/pcs 主軸轉速 Spindle speed 4500 rpm 4500 rpm 馬達動力 Motor power 3HP , 1HP各一 5HP , 1 HP各一 淨重 Net weight 600 kg 700kg 毛重 Gross weight 720 kg 800kg 機械尺寸 Machine dimensions (L×W×H) 3700×1300×1400 mm 3850×1300×1550 mm 裝箱尺寸 Packing dimensions (L×W×H) 2150×1430×1470 mm 2310×1460×1620 mm ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.

YT-28TB,36TB 高速製材機& YT-440HF進給送材機特 點 (FEATURES) : 不必挖水泥基座（don’t need to dig the cement base） YT-440HF附電動(attaches electrically operated),也可選配微電腦自動切割(also can be equipped with microcomputer automatic cutting)   規 格 (SPECIFICATION) : 型          式                  MODEL YT-28TB YT-36TB 鋸輪直徑和寬度     Wheel diameter & width 710×90mm 910×90mm 使用鋸片規格 Saw blade size 寬    Width    100mm 100mm 長    Length    5220 ~5290mm 6310 ~ 6350mm 厚   Thickness #20 ~ #22 #20 ~ #22 最大鋸切直徑      Max. cutting diameter 620mm 850mm 鋸片至機腹距離     Distance between saw & frame 355mm 430mm 鋸片至靠板最大距離 Max. distance between saw & gauge 250mm 290mm 鋸輪容許轉速       Wheel allowable speed             600rpm 700rpm 馬達動力           Motor power       15HP 20HP 淨重               Net weight             900kgs 1200kgs 毛重               Gross weight           1200kgs 1500kgs   型式 MODEL YT-440HF 最大鐵鉤開口 Max. opening of iron hook 850×850 mm 最大進給木塊 Max. opening of head block 850×850 mm 軌道尺寸 Size of rails 1300×10800 mm 鋸木長度範圍 Length of cutting 1500 ~ 4000 mm 馬達動力 Motor power 3HP/1HP 淨重 Net weight 1350 kgs 毛重 Gross weight 1650 kgs 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company  :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory  :  No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

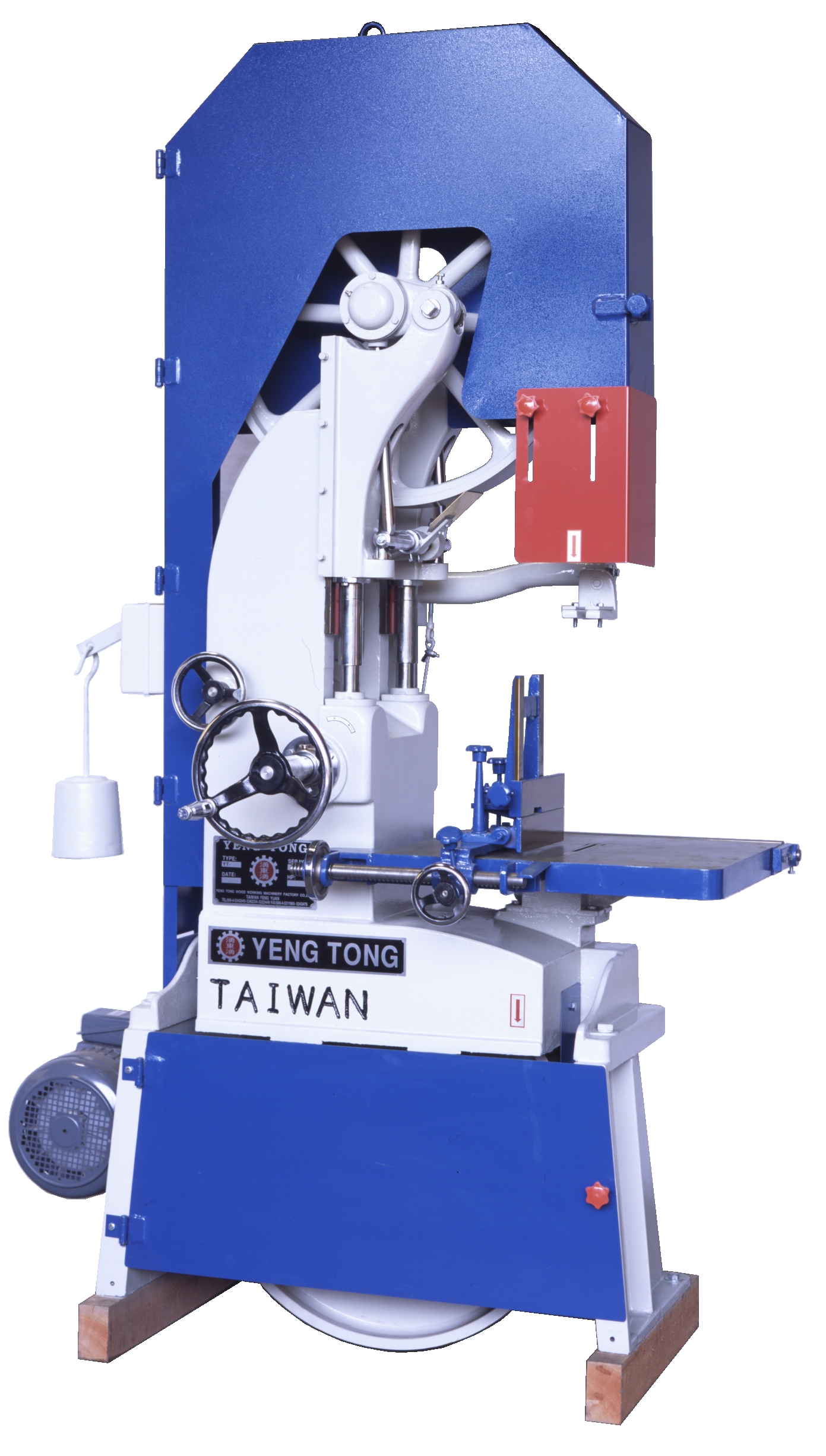

YT-28TB．30TB．36TB．38TB．42TB．44TB 高速製材機 LOG BAND MILL特 點 (FEATURES) : 以秤錘重力平衡鋸片張力，張力適中。(Saw blade tension adjustment by a counter-balance weight providing accurate tension of saw blade.) 鋸輪平衡度精確，運轉時平穩安靜，切割操作準確。(Cast iron saw wheel, precisely balanced for smooth and accurate cutting.) 強化機體結構及內部葉脈補強，增加機器使用年限。(Massive frame, rib reinforced inside assure permanent rigidity.) YT-28TB ~ YT-38TB配備腳座，YT-28TB ~ YT-36TB可依工作需要移動位置。(The type YT-28TB ~ YT-38TB standard constructed with steel stand, and YT-28TB ~ YT-36TB can move if necessary.) YT38TB~YT44TB須挖水泥基座。（must dig the cement base）   規 格 (SPECIFICATION) : 型    式  MODEL YT-28TB YT-30TB YT-36TB YT-38TB YT-42TB YT-44TB 鋸輪直徑和寬度     mm Wheel diameter & width 710×90 760×90 910×90 960×90 1070×114 1117×116 使用鋸片規格 Saw blade size 寬 Width   mm 100 100 100 100 127 127 長 Length   mm 5220 ~ 5290 5700 ~ 5770 6310 ~ 6350 6850 ~ 6950 7700 ~ 7800 8280 ~ 8380 厚 Thickness #20 ~ #22 #20 ~ #22 #20 ~ #22 #19 ~ #22 #19 ~ #22 #18 ~ #20 最大鋸切直徑              mm Max. cutting diameter 620 660 750 800 880 930 鋸片至機腹距離            mm Distance between saw & frame 355 370 430 455 505 525 鋸片至靠板最大離        mm Max. distance between saw &gauge 250 270 290 305 360 375 鋸輪容許轉速              rpm Wheel allowable speed 600 ~ 700 600 ~ 700 700 ~ 900 700 ~ 900 700 ~ 900 700 ~ 900 馬達動力 Motor power         HP 7 1/2 ~ 15 7 1/2 ~ 20 10 ~ 25 10 ~ 25 15 ~ 30 20 ~30 淨重 Net weight             kg 900 900 1200 1400 1700 1900 毛重 Gross weight           kg 1200 1200 1500 1850 2200 2400 裝箱尺寸 Packing dimensions     m 1.6×1.1×2.3 1.6×1.1×2.3 1.5×1.2×1.6 1.6×1.2×1.7 2.1×1.6×2.1 2.3×1.6×2.3 ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

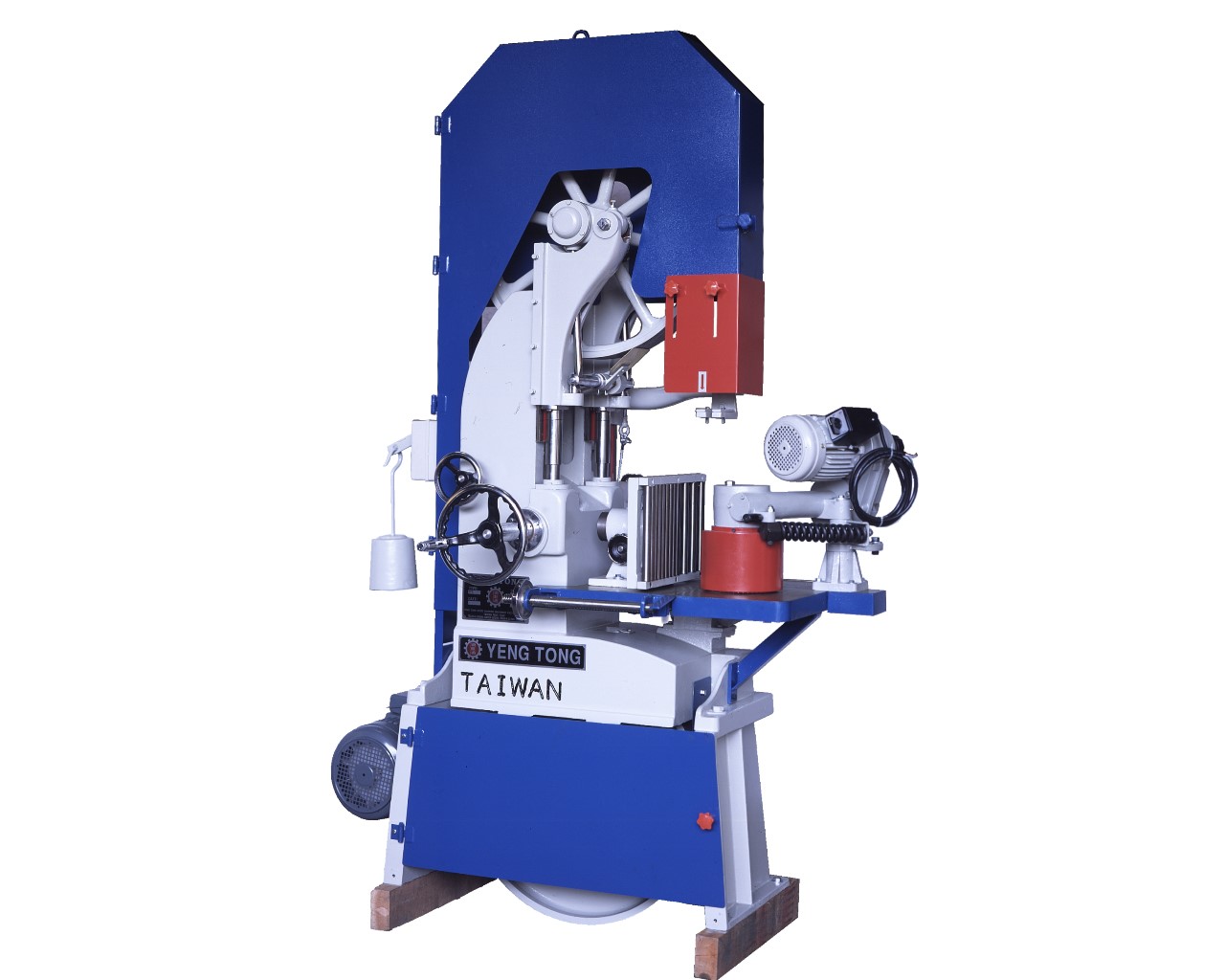

YT-28TBR．30TBR．36TBR．38TBR．42TBR．44TBR 高速製材機 LOG BAND MILL 特 點 (FEATURES) : 以秤錘重力平衡鋸片張力，張力適中。 (Saw blade tension adjustment by a counter-balance weight providing accurate tension of saw blade.) 鋸輪平衡度精確，運轉時平穩安靜，切割操作準確。 (Cast iron saw wheel, precisely balanced for smooth and accurate cutting.) 強化機體結構及內部葉脈補強，增加機器使用年限。 (Massive frame, rib reinforced inside assure permanent rigidity.) YT-28TBR ~ YT-38TBR配備腳座，YT-28TBR ~ YT-36TBR可依工作需要移動位置。 (The type YT-28TBR ~ YT-38TBR standard constructed with steel stand, and YT-28TBR ~ YT-36TBR can move if necessary.)   規 格 (SPECIFICATION) : 型    式  MODEL YT-28TBR YT-30TBR YT-36TBR YT-38TBR YT-42TBR YT-44TBR 鋸輪直徑和寬度            mm Wheel diameter & width 710×90 760×90 910×90 960×90 1070×114 1117×116 使用鋸片規格 Saw blade size 寬 Width   mm 100 100 100 100 127 127 長 Length   mm 5220 ~ 5290 5700 ~ 5770 6310 ~ 6350 6850 ~ 6950 7700 ~ 7800 8280 ~ 8380 厚 Thickness #20 ~ #22 #20 ~ #22 #20 ~ #22 #19 ~ #22 #19 ~ #22 #18 ~ #20 最大鋸切直徑              mm Max. cutting diameter 620 660 750 800 880 930 鋸片至機腹距離            mm Distance between saw & frame 355 370 430 455 505 525 鋸輪容許轉速              rpm Wheel allowable speed 600 ~ 700 600 ~ 700 700 ~ 900 700 ~ 900 700 ~ 900 700 ~ 900 馬達動力 Motor power         HP 7 1/2 ~ 15 7 1/2 ~ 20 10 ~ 25 10 ~ 25 15 ~ 30 20 ~30 裝箱尺寸 Packing dimensions     m 1.6×1.1×2.3 1.6×1.1×2.3 1.5×1.2×1.6 1.6×1.2×1.7 2.1×1.6×2.1 2.3×1.6×2.3 ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號  TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

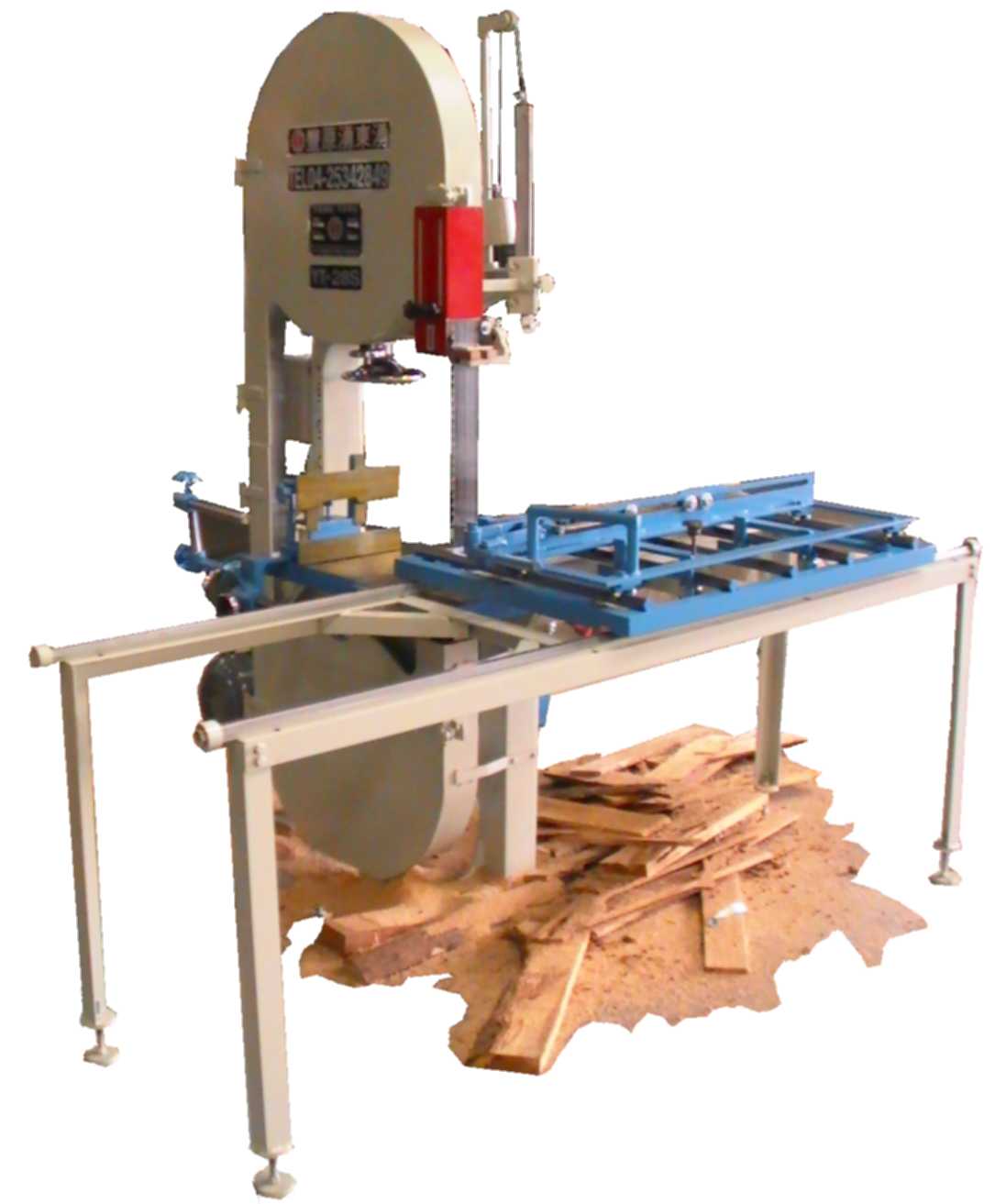

 YT-28S帶鋸機附YT-28SF(A型) 簡易型送材機特 點 (FEATURES) : 本機種可搭配YT-28TB ~ YT-42TB使用。(Suited for log band mill models : YT-28TB ~ YT-42TB.) 可確實固定圓木，使送料平穩。(Log is gripped securely and smooth feeded.)   規 格 (SPECIFICATION) : 型式 MODEL YT-28SF (A型) 最大鐵鉤開口 Max. opening of iron hook 1800 mm 最大進給木塊 Max. opening of head block ψ300 mm×1.8 m 軌道尺寸 Size of rails 650 mm×3.5 m 淨重 Net weight 150 kgs 毛重 Gross weight 200 kgs 機械尺寸 Machine dimensions(L×W×H) 4500×750×300 mm 裝箱尺寸 Packing dimensions(L×W×H) 4580×830×420 mm ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號  TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

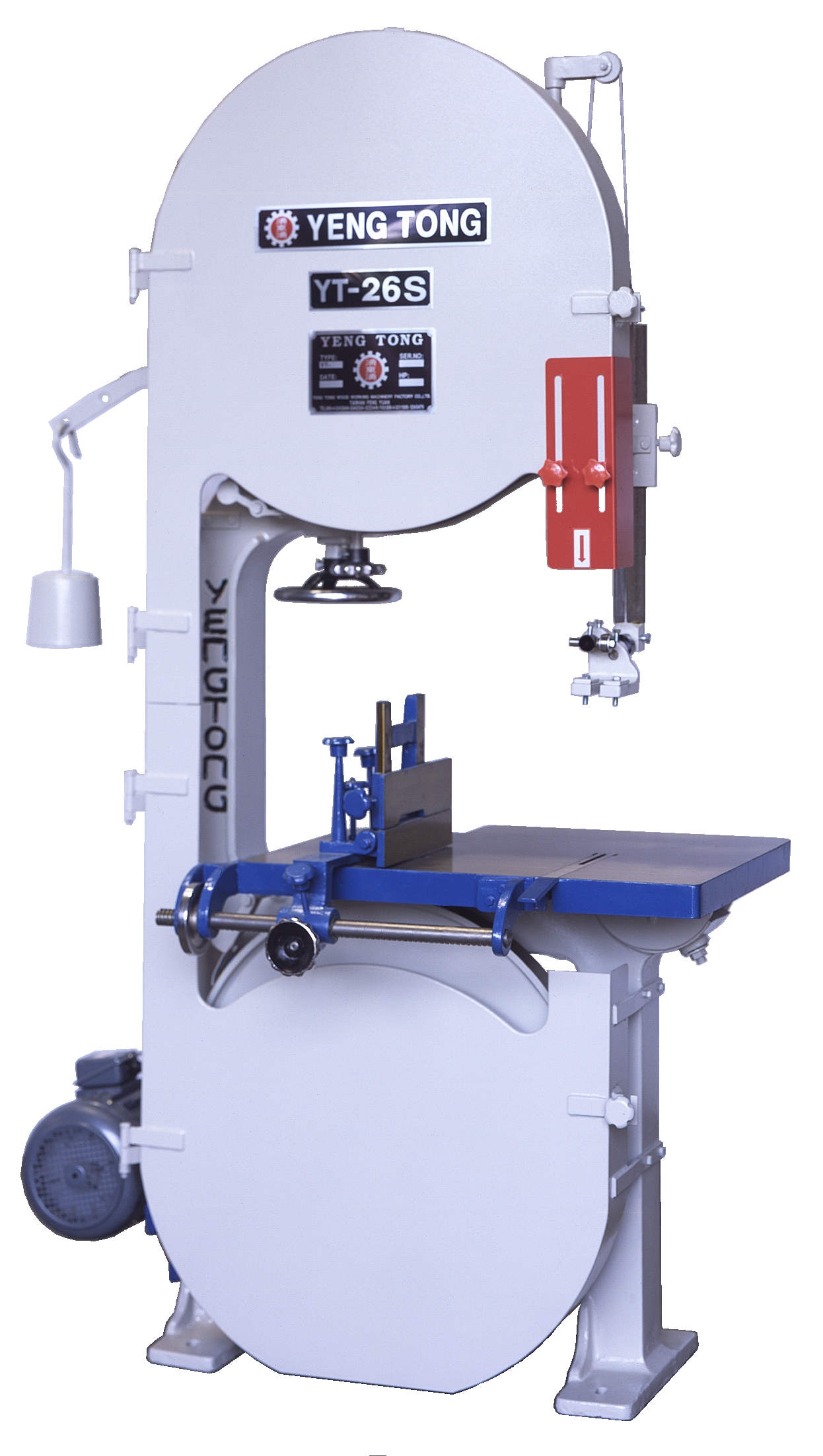

YT-18S．22S．26S．28S 彎鋸機 BAND SAW 特 點 (FEATURES) : 以秤錘重力平衡鋸片張力，張力適中。 weight providing accurate tension of sawblade.)(Sawblade tension adjustment by a counter-balance 鋸輪平衡度精確，運轉時平穩安靜，切割操作準確。 accurate cutting.)(Cast iron saw wheel, precisely balanced for smooth and 強化主機體鑄材結構，增加機器使用年限。  (Steel frame lengthen the life of machine.) 鋸片規格多樣化，選擇彈性大。 (Band saw blade optional.) 可隨客製化需求，加工高度可切到60cm。 (Can be customized with the demand, working height can be cut to the of 60cm.) 無鋸齒刀片可附磨刀裝置，永保刀片之鋒利。(The grinding equipment can be equipped.) 本機可切割紙板、橡(塑)膠、泡棉、PVC、鋁材等。(For cutting paper, rubber, PU, PVC ……)   規 格 (SPECIFICATION) : 型式 MODEL YT-18S YT-22S YT-26S YT-28S 鋸輪直徑 Saw wheel diameter 18” 22” 26” 28” 鋸輪轉速 Saw wheel speed 600 ~ 700 rpm 鋸輪寬度 Saw wheel width 1 1/2” 1 1/2” 2” 2 3/4” 使用帶鋸規格 長 Band saw blade size (#20-#24) Length 125” 140” 179” 185” 寬 Width 1/2” ~ 1 1/2” 1/2” ~ 2” 1/2” ~ 2 1/2” 1/2” ~ 3” 馬達動力 Motor power 1 ~ 2 HP 1 ~ 3 HP 2 ~ 5 HP 3 ~ 71/2 HP 鋸切能力 Cutting capacity(寬*厚;W×T) 7”×8” 10”×10” 14”×12” 14”×14” 工作台面積 Table area((長*寬;L×W) 16”×19 1/2” 17”×23” 223/4”×27 1/2” 223/4”×27 1/2” 淨重 Net weight 180 kgs 230 kgs 380 kgs 440 kgs 毛重 Gross weight 260 kgs 310 kgs 480 kgs 540 kgs 機械尺寸 Machine dimensions(L×W×H) 36”×20”×56” 40”×21”×63” 49”×31”×80” 49”×31”×80” 裝箱尺寸 Packing dimensions(L×W×H) 32”×26”×64” 46”×27”×71” 54”×35”×86” 54”×35”×86” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan , Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang , Taichung, Taiwan.

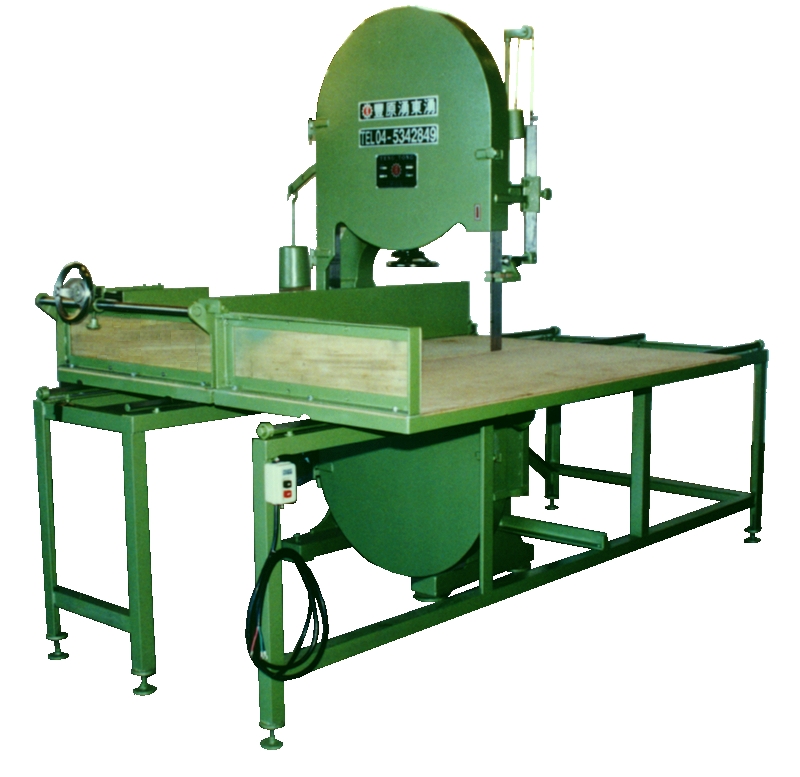

YT-26SC．28SC．32SC 帶鋸切割機 BAND SAW CUTTING MACHINE特 點 (FEATURES) : 以秤錘重力平衡鋸片張力，張力適中。 (Sawblade tension adjustment by a counter- balance weight providing accurate tension of sawblade.) 鋸輪平衡度精確，運轉時平穩安靜，切割操作準確。 (Cast iron saw wheel, precisely balanced for smooth and accurate cutting.) 強化主機體鑄材結構，增加機器使用年限。(Steel frame lengthen the life of machine.) 無鋸齒刀片可附磨刀裝置，永保刀片之鋒利。(The grinding equipment can be equipped.) 本機可切割紙板、橡膠、泡棉、PVC等。(For cutting paper, rubber, PU, PVC ……) 規 格 (SPECIFICATION) : 型式 MODEL YT-26SC YT-28SC YT-32SC 鋸輪直徑及寬度 Saw wheel diameter & width ψ26”×2” ψ28”×2 3/4” ψ32”×2 3/4” 鋸輪轉速 Saw wheel speed 600 ~ 700 rpm 使用帶鋸規格 Band saw blade size(#20-#24) 179”×1/2”~2 1/2” 185”× 1/2”~3” 203”× 1/2”~3” 馬達動力 Motor power 2 HP(3 or 5HP) 3 HP(5HP) 3 HP(5HP) 鋸切能力(寬*厚) Cutting capacity(W×T) 18”×6” 19 1/2”×6” 22 1/2”×6” 工作台(滑架)面積 Table(pulley) area(L×W) 57”×60” (可選購optional) 主機台淨重 Band saw net weight 380 kgs 440 kgs 560 kgs 主機台毛重 Band saw gross weight 480 kgs 540 kgs 660 kgs 主機台機械尺寸 Band saw machine dimensions 48”×28”×80” 48”×28”×83” 48”×28”×83” 主機台裝箱尺寸 Band saw packing dimensions 54”×35”×88” 54”×35”×90” 54”×35”×99” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.

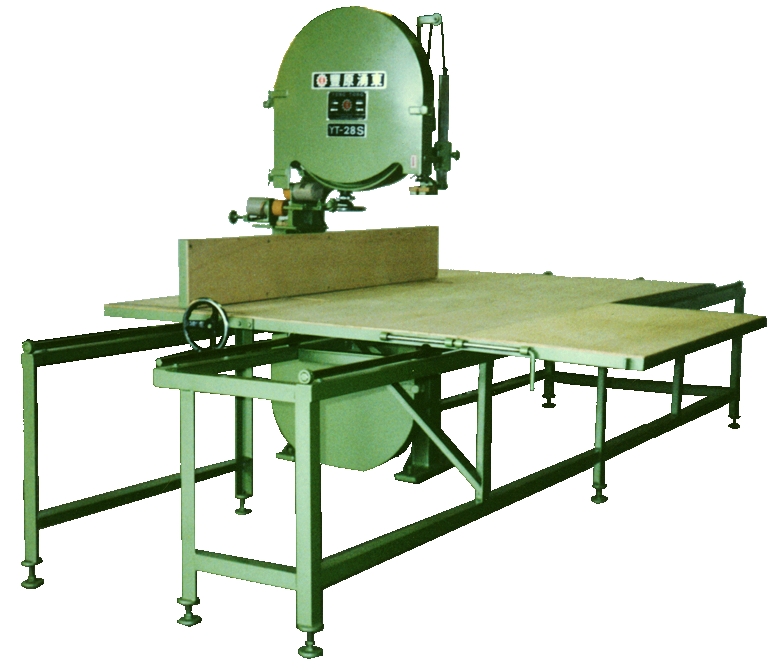

YT-26SB．28SB．32SB 帶鋸切割機 BAND SAW CUTTING MACHINE特 點 (FEATURES) : 以秤錘重力平衡鋸片張力，張力適中。 (Sawblade tension adjustment by a counter- balance weight providing accurate tension of sawblade.) 鋸輪平衡度精確，運轉時平穩安靜，切割操作準確。 (Cast iron saw wheel, precisely balanced for smooth and accurate cutting.) 強化主機體鑄材結構，增加機器使用年限。(Steel frame lengthen the life of machine.) 無鋸齒刀片可附磨刀裝置，永保刀片之鋒利。(The grinding equipment can be equipped.) 本機可切割、紙板、橡膠、泡棉、PVC等。(For cutting paper, rubber, PU, PVC. …) 規 格 (SPECIFICATION) : 型式 MODEL YT-26SB YT-28SB YT-32SB 鋸輪直徑及寬度 Saw wheel diameter & width ψ26”×2” ψ28”×2 3/4” ψ32”×2 3/4” 鋸輪轉速 Saw wheel speed 600 ~ 700 rpm 帶鋸規格(長*寬) Band saw blade size (#20-#24) 179”×1/2”~2 1/2” 185”× 1/2”~3” 203”× 1/2”~3” 馬達動力 Motor power 2 HP (3 or 5HP) 3 HP (5HP) 3 HP (5HP) 鋸切能力(寬*厚) Cutting capacity(W×T) 18”×6” 19 1/2”×6” 22 1/2”×6” 工作台面積(長*寬) Table(pulley) area(L×W) 57”×60” (可選購optional) 主機台淨重 Band saw net weight 380 kgs 440 kgs 560 kgs 主機台毛重 Band saw gross weight 480 kgs 540 kgs 660 kgs 主機台機械尺寸 Band saw machine dimensions 48”×28”×80” 48”×28”×83” 48”×28”×83” 主機台裝箱尺寸 Band saw packing dimensions 54”×35”×88” 54”×35”×90” 54”×35”×99” ※ 本數值隨時不斷研究改進，僅供參考，若有變更，恕不另行通知。    (With continuous research and improvement, all specifications above are subject to change without notice.) 湧 東 木 工 機 械 工 廠 股 份 有 限 公 司 YENG TONG WOODWORKING MACHINE FACTORY CO., LTD. 公    司 :  台中市豐原區直興街148號    TEL:886-4-25222449    FAX:886-4-25311989 Company :  No. 148, Chin Shing St., Feng Yuan, Taichung, Taiwan. 工    廠 :  台中市神岡區三社路103號    TEL:886-4-25342849    FAX:886-4-25311989 Factory   :       No. 103, San Sir Rd., Sheng Kang, Taichung, Taiwan.
