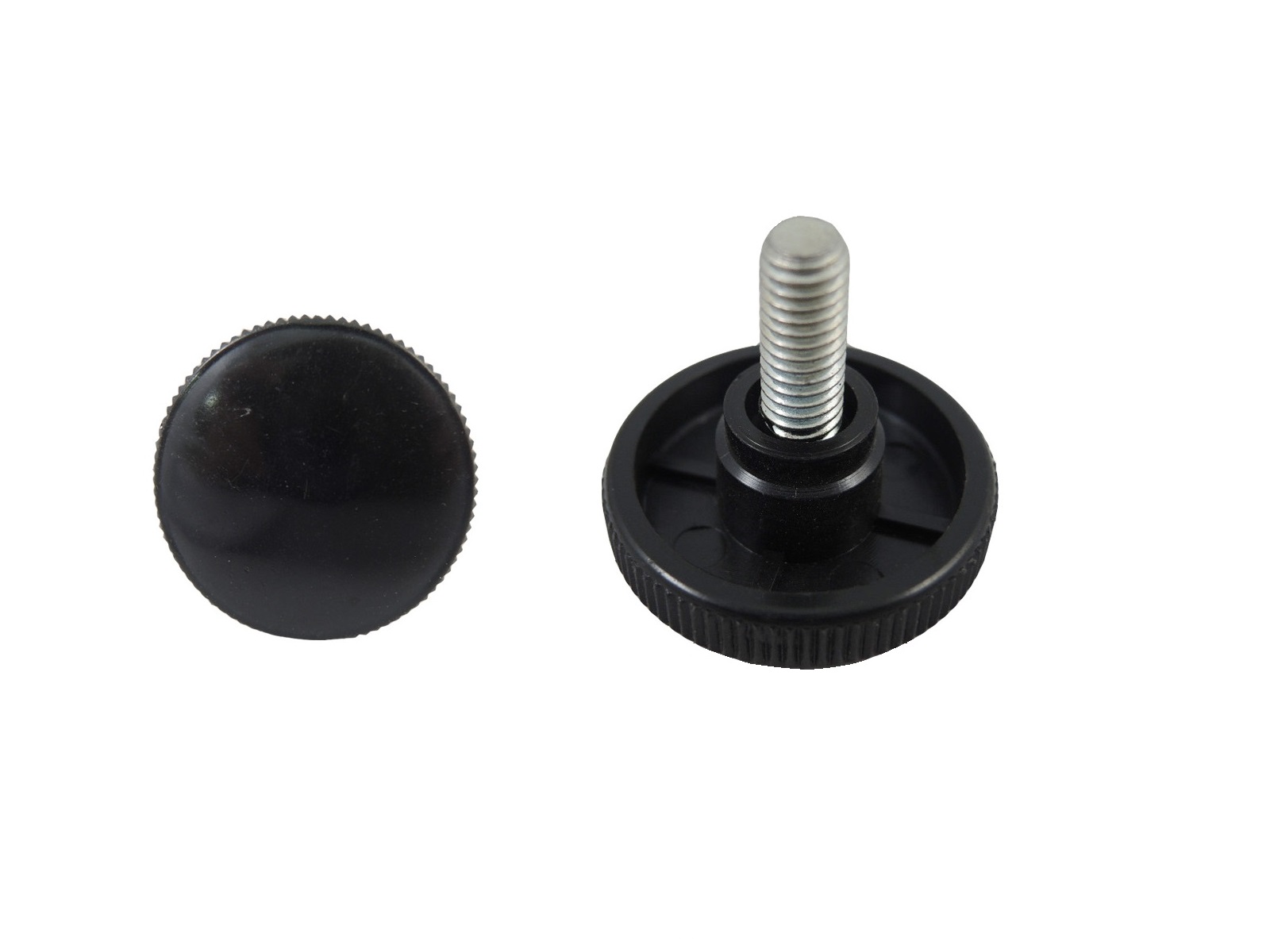

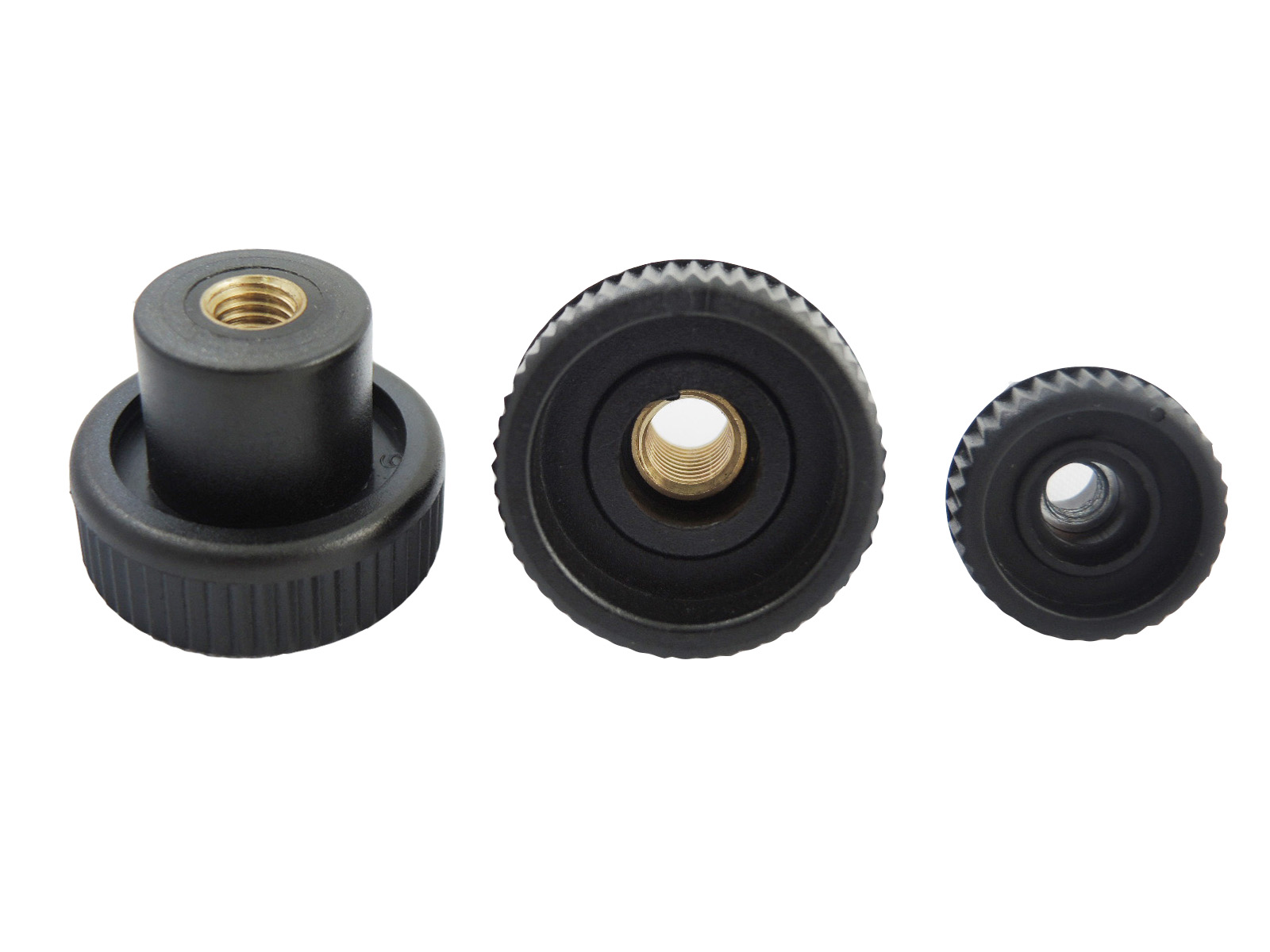

產品設計圖 產品詳細規格　　　單位: mm 產品編號. d2 d1 d5 h1 HK20xxT 1/4"-20 M4 M5 　 20 12.2 5 HK25xxT 1/4"-20 M4 M5 M6 25 15 10 HK30xxT 1/4"-20 5/16"-18 M6 　 30 18 5 HK35xxT 3/8"-16 　 M10 　 35 20.9 14.8

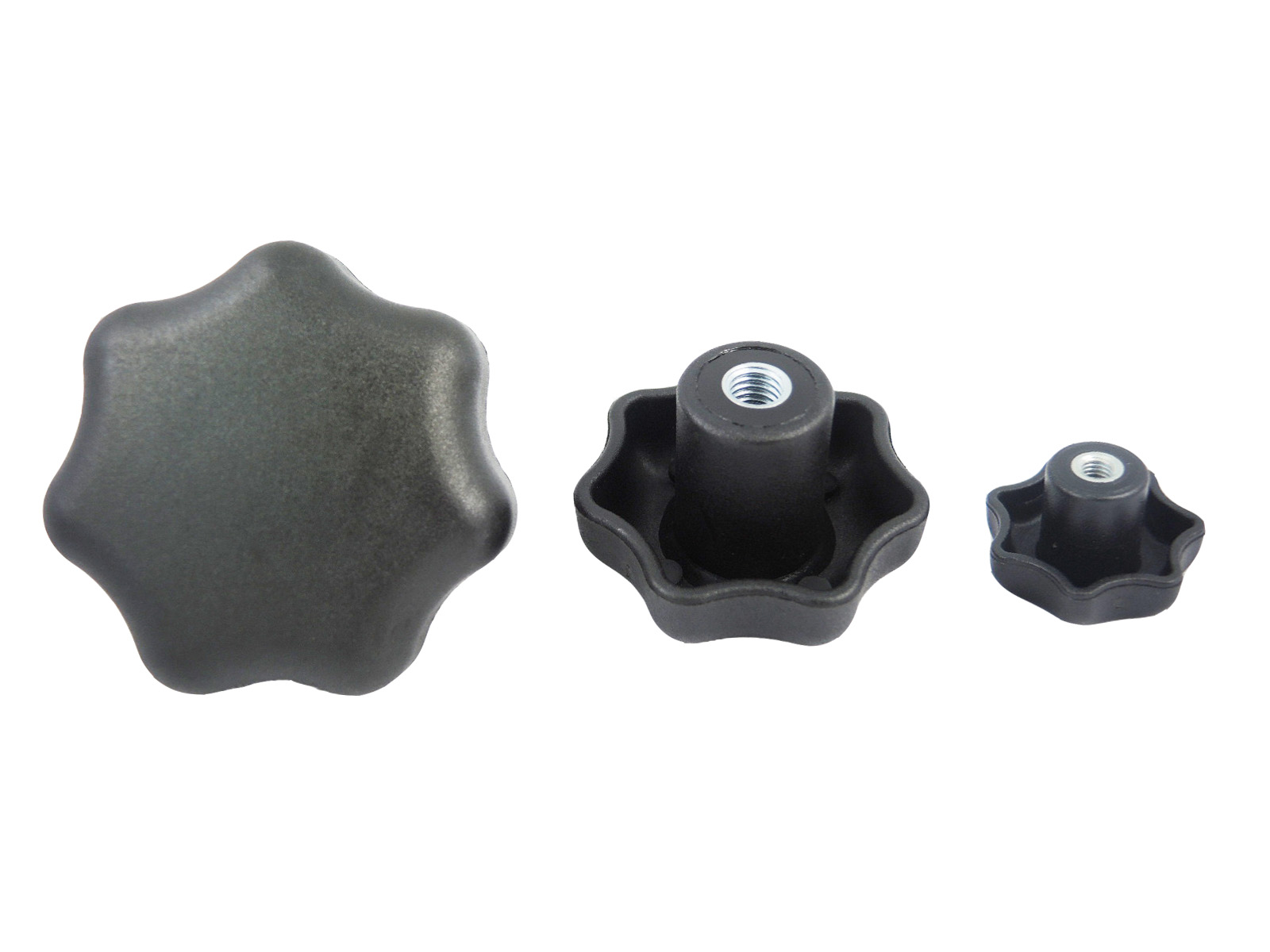

產品設計圖 產品詳細規格　　　單位: mm 產品編號. d2 L d1 h1 h2 d5 HS25A 1/4"-20 9 15 22 28 34 39 54 　 25 16 7 11.5 M4 10 15 20 25 30 35 40 　 25 16 7 11.5 M5 10 15 20 25 30 35 40 50 25 16 7 12 M6 15 20 25 30 35 40 45 50 25 16 7 11.5 HS32A 1/4"-20 11 16 19 24 32 37 　 　 32 20 10 14 5/16"-18 15 19 32 35 　 　 　 　 32 20 10 14 M5 12 32 　 　 　 　 　 　 32 20 10 14 M6 6 11 16 31 41 51 61 85 32 20 10 14 M8 15 20 25 30 35 40 　 　 32 20 10 14 HS40A 1/4"-20 25 56 　 　 　 　 　 　 40 25 12 17 5/16"-18 17 21 30 32 35 41 48 61 40 25 12 17 3/8"-16 17 23 27 30 35 45 48 61 40 25 12 17 M6 10 20 25 35 45 50 60 65 40 25 12 17 M8 10 20 25 30 35 40 50 60 40 25 12 17 M10 15 20 30 40 50 60 70 90 40 25 12 17 HS50A 5/16"-18 13 16 23 25 29 41 　 　 50.2 32 16 21 3/8"-16 18 25 31 37 40 43 55 69 50 32 16 21 M8 18 24 29 40 43 45 59 69 50.2 32 16 21 M10 15 20 25 35 45 55 65 70 50 32 16 21 HS63A 3/8"-16 34 46 72 　 　 　 　 　 63 39 19 24 1/2"-13 38 50 75 　 　 　 　 　 63 39 19 24 M8 10 20 25 30 40 60 　 　 63 39 19 24 M10 20 25 30 35 40 45 　 　 63 39 19 24 M12 21 25 30 40 50 60 70 75 63 39 19 24 HS80A M12 20 　 　 　 　 　 　 　 80 51 25 35 M16 20 　 　 　 　 　 　 　 80 51 25 35

產品設計圖 產品詳細規格　　　單位: mm 產品編號. d2 d1 d3 t h1 h2 HS25A 1/4"-20 M4 M5 M6 25 12 10 16 7 HS32A 1/4"-20 M5 M6 - 32 9 13 20 16 HS40A 5/16"-18 M5 M6 M8 40 17 16 25 12 HS50A 3/8"-16 M8 M10 - 50 21 20 32 16 HS63A 3/8"-16 M10 M12 - 63 25 24 39 19 HS80A - M12 M16 - 80 35 35 50 25

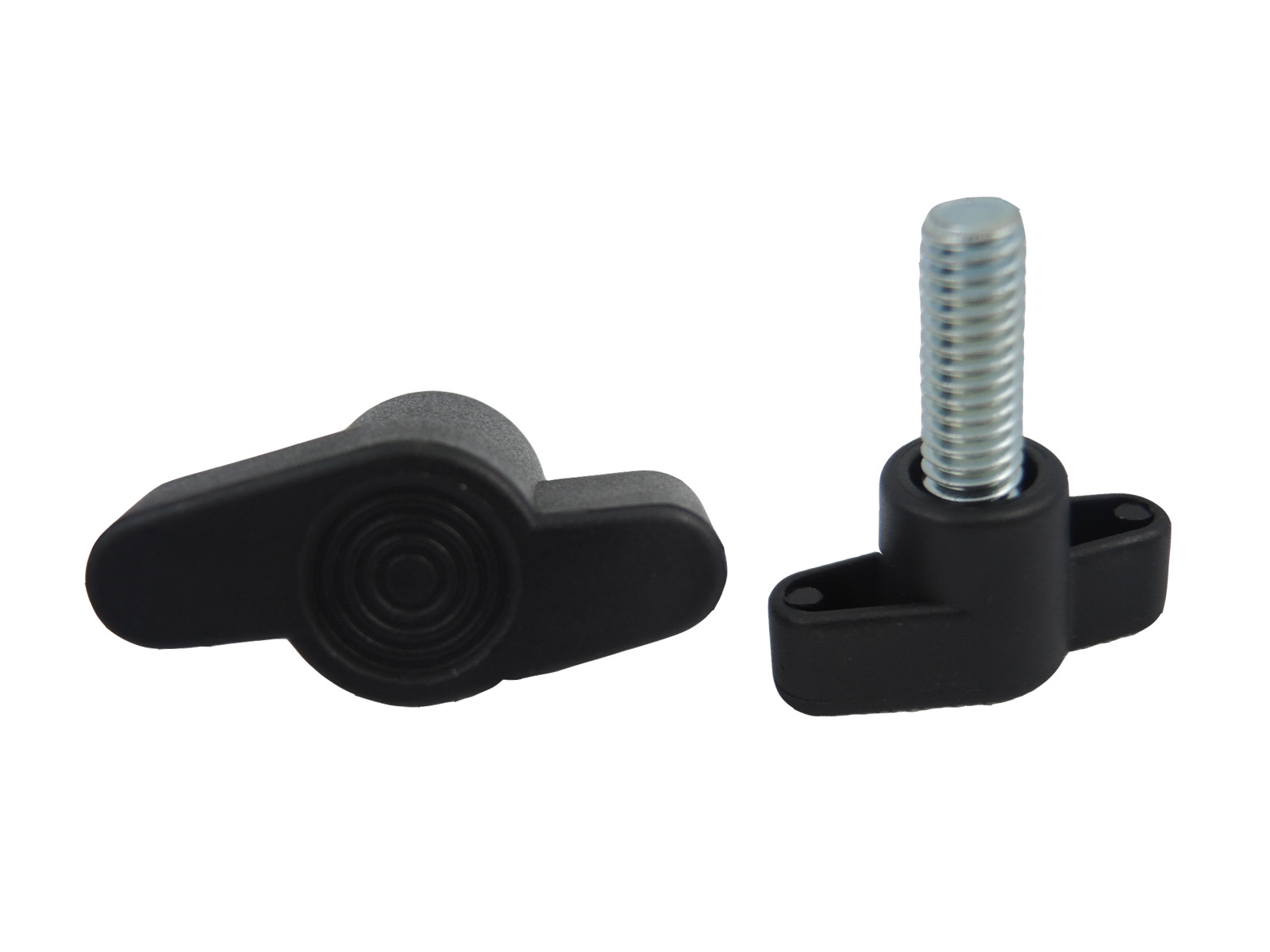

產品設計圖 產品詳細規格　　　單位: mm 產品編號. d2 d1  h1 h2 d3 HB35 1/4"-20 5/16"-18 M4 M5 M6 M8 35 18 10 15 HB45 1/4"-20 5/16"-18 M6 M8 M10 　 45 24 13 19.2

產品設計圖 產品詳細規格　　　單位: mm 產品編號. d2 L d1 d5 h1 h2 HR30 1/4"-20 13 19 30 24.6 13.5 8 M5 12 37 M6 15 20

產品設計圖 產品詳細規格　　　單位: mm Item no. d2 d1  h1 h2 d3 HB35 1/4"-20 5/16"-18 M4 M5 M6 M8 35 18 10 15 HB45 1/4"-20 5/16"-18 M6 M8 M10 　 45 24 13 19.2

產品設計圖 產品詳細規格　　　單位: mm 產品編號. d2 L d1  h1 h2 d5 HB35 M4 10 15 　 　 　 　 35 18 10 15 HB35 M5 10 15 20 25 　 　 HB35 M6 10 15 20 25 30 35 HB35 M8 10 15 20 25 30 35 HB35 1/4"-20 15 21 28 35 40 53 HB35 5/16"-18 15 22 35 40 45 53 HB45 M6 10 15 20 30 　 　 45 24 13 19.2 HB45 M8 10 15 20 25 30 35 HB45 M10 15 20 30 35 40 50 HB45 1/4"-20 10 23 35 48 51 60 HB45 5/16"-18 17 23 30 35 48 　 HB45 3/8"-16 30 45 50 　 　 　

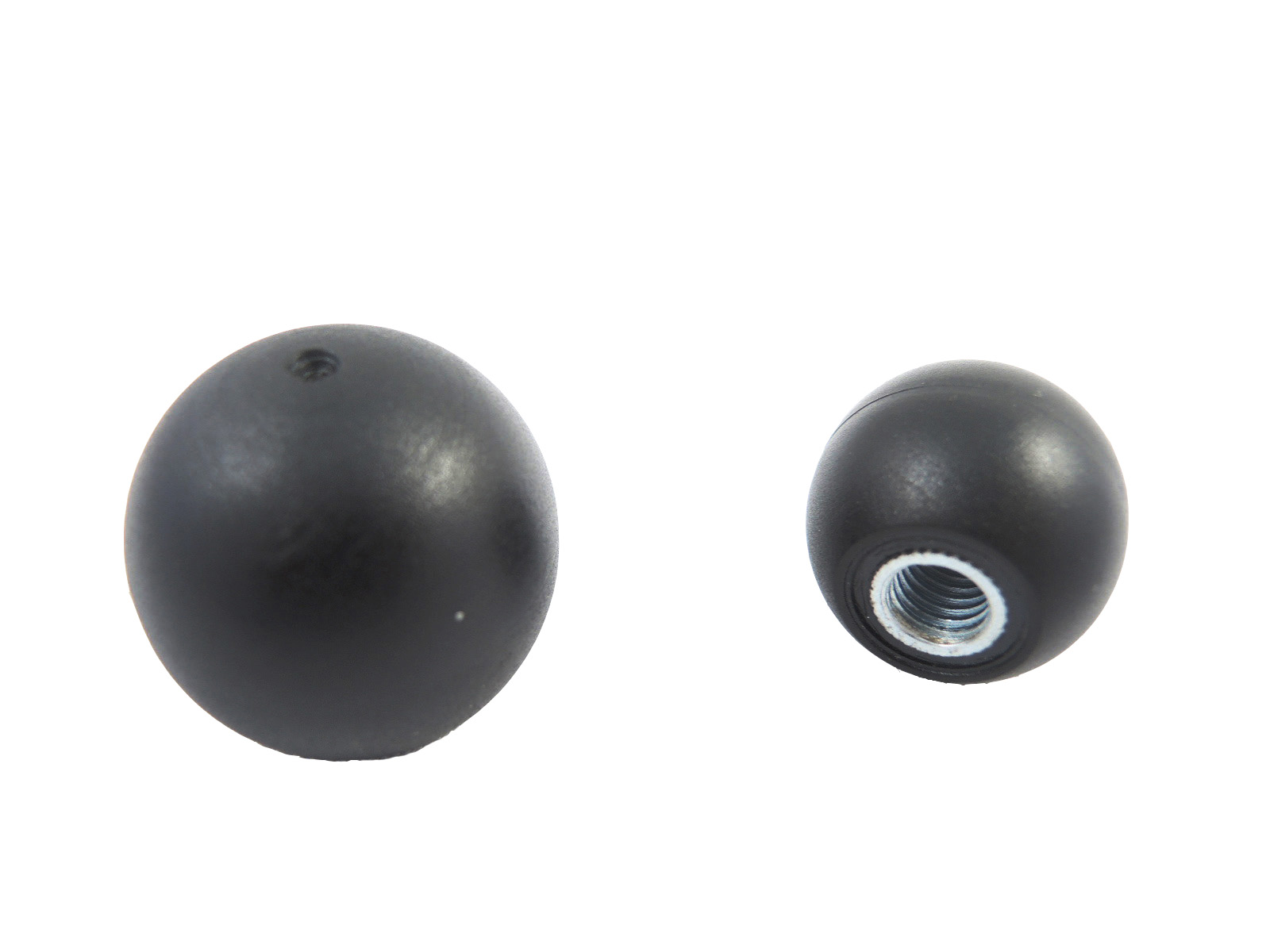

產品設計圖 產品編號. d2 d1 d3 d4 h1 h2 t a2 114N16 M4 M5 　 　 　 　 　 　 　 114N20 M5 M6 　 　 　 　 　 　 　 114N25 M6 M8 15.0 24.7 1.0 23.5 1.5 14.0 2.0 114N27 1/4"-20 　 　 　 　 　 　 　 　 114N32 5/16-18 3/8"-16 21.4 31.8 10.0 28.6 1.5 16.0 2.0 產品詳細規格　　　單位: mm

產品設計圖 產品詳細規格　　　單位: mm 產品編號. d2 L d1 h1 h2 d3 d5 HS32 1/4"-20 15 22 30 42 55 32 10 7 13 17.8 5/16"-18 15 21 34 41 65 32 10 7 13 17.8 M6 15 25 35 45 55 32 10 7 13 17.8 M8 15 25 35 45 55 32 10 7 13 17.8 HS40 1/4"-20 14 20 45 58 　 40 15 10 16.7 22 5/16"-18 15 20 27 34 45 40 15 10 16.7 22 M6 18 28 38 42 57 40 15 10 16.7 22 M8 18 28 38 42 57 40 15 10 16.7 22 HS57 1/4"-20 12 19 32 50 　 57 13.7 8.6 22.6 24.5 5/16"-18 16 25 32 44 50 57 13.7 8.6 22.6 24.5 3/8"-20 19 32 38 50 63 57 13.7 8.6 22.6 24.5 M6 12 22 32 42 47 57 13.7 8.6 22.6 24.5 M8 12 22 32 42 　 57 13.7 8.6 22.6 24.5 M10 18 28 32 41 　 57 13.7 8.6 22.6 24.5 HS57N 1/4"-20 12 　 　 　 　 57 13.7 8.6 22.6 24.5 5/16"-18 16 19 　 　 　 57 13.7 8.6 22.6 24.5 3/8"-20 13 20 　 　 　 57 13.7 8.6 22.6 24.5 M8 19 27 32 57 62 57 13.7 8.6 22.6 24.5 備註 : HS57N- 旋鈕中間無拉環

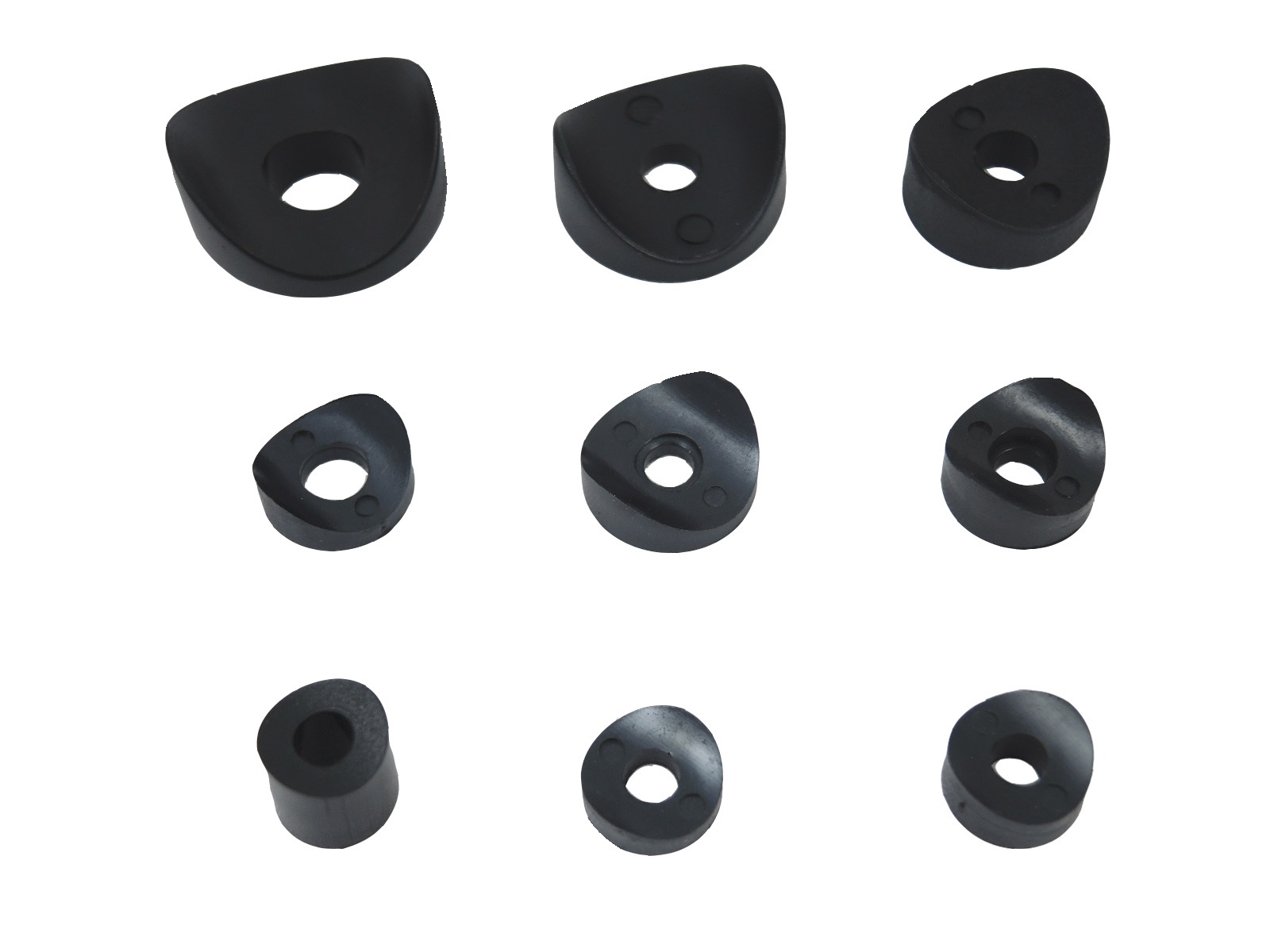

產品名稱. 管徑 中心孔 圓弧  塑膠高度 WD14R25 14 6 25.4 13 WD15 15.8 6 15.8 3 WD15-1 15.8 8 15.8 3 WD15-2 15.8 6 15.8 6 WD19 19 6 19 3 WD19-1 19 8 19 3 WD19-3 19 6 19 6 WD19-4 19 8 19 7 WD19R16 19 4.3 16 5.8 WD22 22.2 6 22.2 3 WD22-1 22.2 8 22.2 3 WD22R16 22.2 4.3 16 5.8 WD25 25.4 6 25.4 7 WD25-1 25.4 6 25.4 4 WD25-2 25.4 8 38.1 7 WD25-3 25.4 8 25.4 15.2 WD25-5 25.4 8 25.4 7 WD25-6 25.4 12.8 25.4 4 WD25-7 25.4 10.3 25.4 4 WD25R16 25.4 4.3 16 5.8 WD29 28.5 8 28.5 5 WD29-1 29.8 9.7 29 5 WD29R35 28.5 29.0 35 5 WD32 31.7 8 31.7 4 WD32R38 31.7 8 38 4 WD35R35 35 10.5 38 31 WD35R38 35 13 35 9

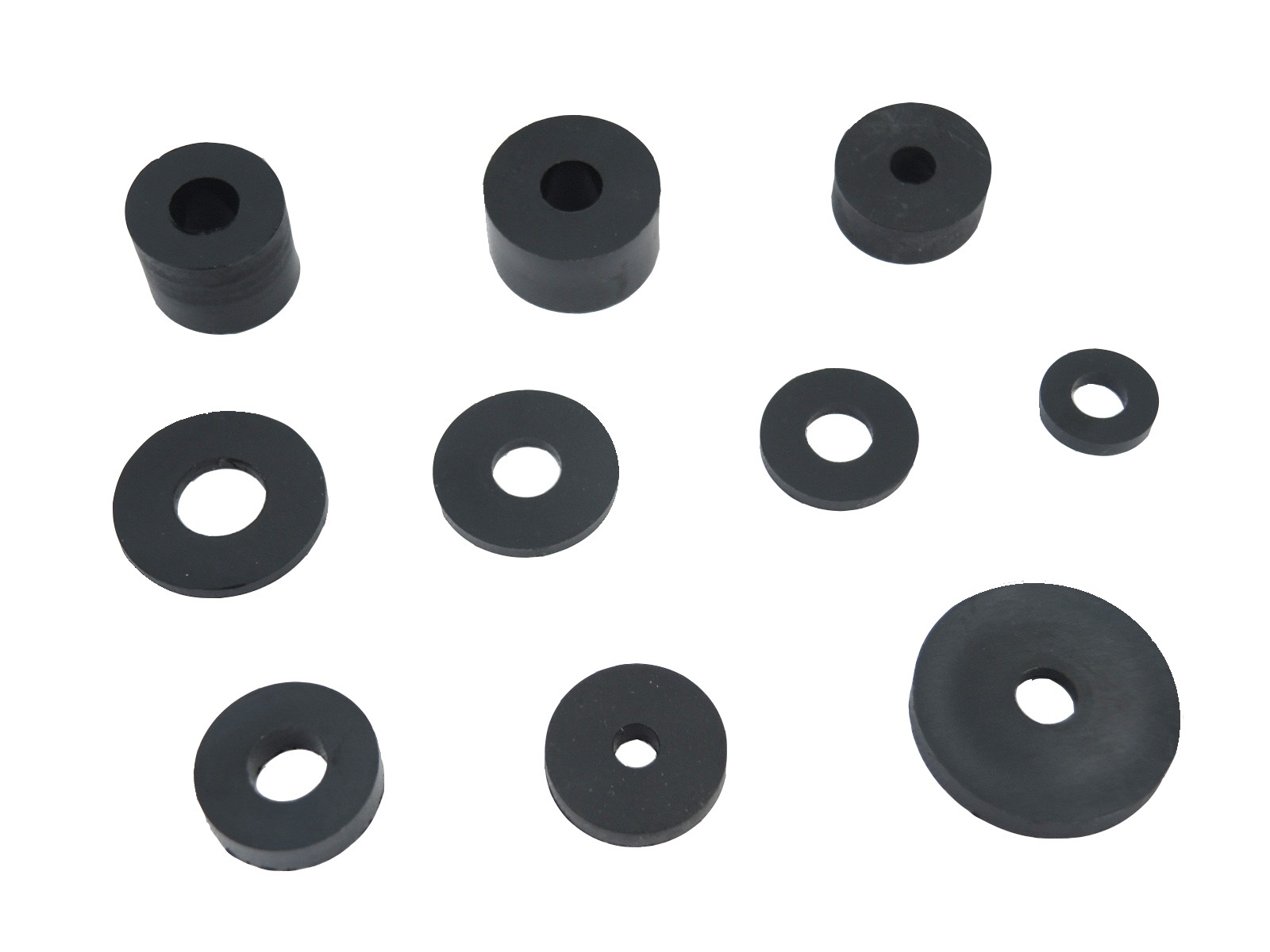

產品名稱. 外徑 (O.D.) 內徑(I.D.) 塑膠高度(H) 材質 WP10.5H3.6W 10.5 5.5 3.6 POM WP15H2.5 15 6 2.5 PA6 WP15H2.5-1 15 5 2.5 PA6 WP15H2.5-2 15 3.5 2.5 PA6 WP19H10 19 8 10 PA6 WP19H14 19 8 14 PA6 WP19H19 19 8 19 PA6 WP19H2 19 8 2 PA6 WP19H20 19 8.25 20 PA6 WP19H4 19 8 4 PA6 WP19H5 19 8 5.5 PA6 WP19H6 19 8 6 PA6 WP19H8 19 8 8 PA6 WP20H4 20 5 4 Rubber WP20H8 20 6 8 Rubber WP22H10 22 8 10 PA6 WP22H10x11.5 22 11.5 10 PA6 WP22H12 22 8 12 PA6 WP22H2 22 8 2 PA6 WP22H4 22 8 4 PA6 WP22H6 22 8 6 PA6 WP22H8 22 8 8 PA6 WP24H2N 24.2 10.2 2.1 PA6 WP29H5 28.5 6.5 5 PA6 WP30H3 30 9 3 Rubber WP32H2 32 29 2 PA6 WP35H6 35 26.2 6 PA6 WP37H4 36.8 29 4 PA6 WP39H7 39 27 7 PVC 6W1419 14 6 19 PA6 6W1636 16 9 36 PA6 6W2618 26 11.8 18 PA6
