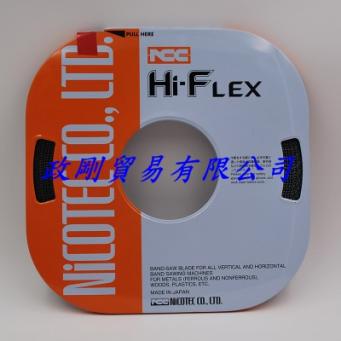

HI FLEX碳鋼：經濟適用型。寬度3-25mm，厚度0.64/0.8/0.9mm，齒形4/6/8/10/12/14/18/24/32齒/英寸可選
規格 使用空壓 5 ~ 6 kg/cm2 鑽孔能力 12 (S45C) 5 kg/cm2小時 最大夾持 ER-20-13, JT6-13 馬力 0.75kw-2P or 4P, 1.5kw-2P or 4P, 220V/380V 容許回轉速 3,800RPM 重量 57kg 總行程 100mm 切削行程 25mm or 50mm 氣缸直徑 80 氣缸面積 前進 43.2cm2, 後退 30.6cm2 推力 216kg (空壓 5kg/cm2) 消秏品 主軸軸承 a. 32005x1, 6005Zx1, 32004x1, 6004Zx1 b. 7005x2, 7004x2 皮帶輪軸承 a. 6008Zx1, 51208x1 or 51108x1 b. 7008x2 前蓋油封 UHS-58x1, P-58x2, G-80x2 活塞油封 OSY-80x2, G-45x1, P-30x1 後蓋油封 P30x2, G-75x1 汽缸套油封 G-80x2 銅襯防塵油封 SER-20x8

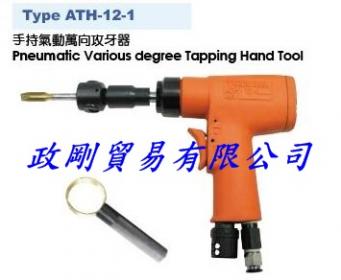

手持氣動萬向攻牙器ATH-12-1參數表 型號 ATH-12-1 攻牙能力 M2~M12 主軸變速 250 主軸牙攻接頭 HTP/B12 耗氣量 (Nm3/min) 0.4 氣管管徑大小 9.5 重量 2 附件 板手

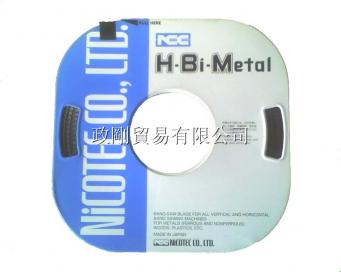

H-BM 雙金屬：強力切削型。寬度3-13mm，厚度0.64/0.9mm，齒形4/6/8/10/12/14/18/24/32齒/英寸可選
規格 使用空壓 20 ~ 35 kg/cm2 鑽孔能力 10 (mild steel) 流量控制閥 FCC-G0204(L) 最大夾持 ER20-13, JT6-13 馬力 0.37 kw-2P, 4P 0.75 kw-2P 4P, 220V/380V 容許回轉速 5,000RPM 重量 38kg 總行程 80mm 推力 480kg (油壓 20kg/cm2) 傳動方式 溝型, 201J, 220J 消秏品 主軸軸承 a.6004Zx2,6003ZZx1. b.7004Ax2,7003Ax1. 皮帶輪軸承 6005ZZx1, 6205ZZx1 前蓋油封 DKB-50.62.7x1,SKY-50x1, G65x1,-P50 x1 活塞油封 OSY-63x2, P-35x1 後蓋油封 G45x1,P-16x1,SKY-35x1, SDR-35x1

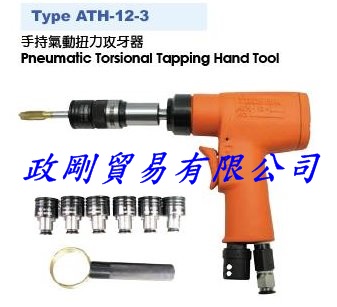

手持氣動扭力攻牙器ATH-12-3參數表 型號 ATH-12-3 攻牙能力 M2~M12 主軸變速 250 主軸牙攻接頭 TH1/B12 耗氣量 (Nm3/min) 0.4 氣管管徑大小 9.5 重量 1.5 附件 六個扭力筒夾+板手
WIDTH寬度 GAUGE厚度 TEETH齒數 LENGTH長度 6mm 0.64/0.9mm 14,18 16m 8mm 0.64/0.9mm 10 16m 10mm 0.64/0.9mm 10 16m 13mm 0.64/0.9mm 12 16m
規格 使用空壓 4 ~ 6 kg/cm2 鑽孔能力 8 (S45c) (空壓 5 kg/cm2時) 最大夾持 ER-20-13, JT6-13 馬力 0.37kw-2P or 4P, 0.75kw-2P or 4P, 220V/380V 容許回轉速 5,000RPM 重量 38kg 總行程 80mm 切削行程 25mm or 50mm 氣缸直徑 63 氣缸面積 前進 24.1cm2, 後退 11.6cm2 推力 120kg (島壓 5kg/cm2) 傳動皮帶 溝型, 201J, 220J 消秏品 主軸軸承 a. 6004Zx2, 6003ZZx1 b. 77004Ax2, 7003Ax1 皮帶輪軸承 6005ZZx1, 7003x1 前蓋油封 DKB-50,62,7x1,GLY-50x1,G-65x1 活塞油封 OSY-63x2, DKB-30, 42, 6x1 後蓋油封 P-30x1, G-45x1, DH-30x1 套管油封 AS-038x1

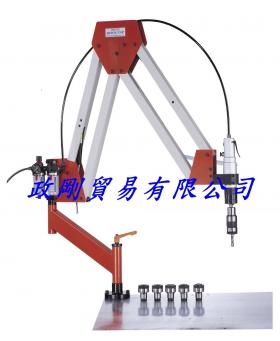

氣動攻牙機AT-27/II參數表 型號 AT-27/II 攻牙能力 M3~M27 主軸轉速 70/220 工作範圍 Rmax1900mm Rmin 200mm 重量 39

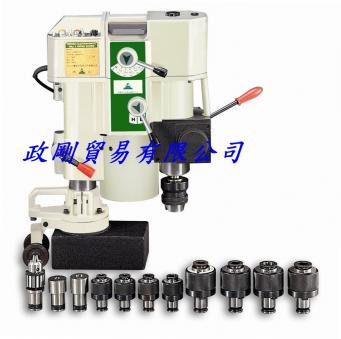

規格表: 型號 MTM-940 鑽孔能力 5/8"~1-1/2"16Ø ~38Ø 攻牙能力 5/8"~1-1/2"16Ø ~38Ø 電源 220V三相 馬力 2-1/2HP 轉速R.P.M 686 404 268 165165 97 65 38 進刀行程 130mm 機體升降行程 200mm 前後移動 20mm 回轉度 330° 磁鐵尺寸 155*280mm 最大磁力 3000kgs 高度 730mm 扭力夾具標準附件 8 鑽孔套筒標準附件 3 附件重量 16 機台重量 100kgs 以上之規格與形體可加以進行變更而無須事先通知 * 三相電壓 380V、415V、440V 可配合顧客需要製造

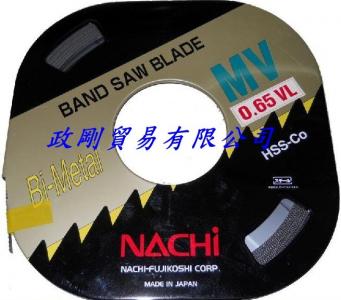

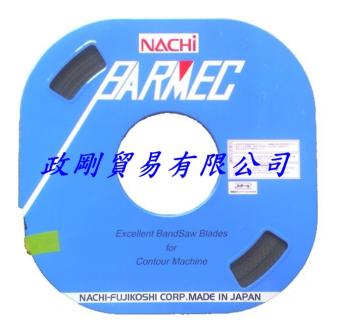

NACHI-藍色鐵盒,30米長 WIDTH寬度 GAUGE厚度 TEETH齒數 3mm 0.65mm 14,18,24T 5mm 10,12,14,18,24T 6mm 6,8,10,12,14,18,24T 8mm 8,10,12,14,18,24T 10mm 6,8,10,12,14,18,24T 13mm 6,10,14T
規格 使用空壓 4 ~ 6 kg/cm2 鑽孔能力 5 (S45C) (空壓 5 kg/cm2時) 最大夾持 ER-16-10, JT1-6.5, JT2-10 馬力 0.25 kw-2P or 4P, 220V/380V 容許回轉速 6,000RPM 重量 19kg 總行程 55mm 切削行程 25mm or 50mm 氣缸直徑 50 氣缸面積 前進 15.8cm2, 後退 7.1cm2 推力 79kg (島壓 5kg/cm2) 傳動皮帶 溝型, 189J, 201J 消秏品 主軸軸承 a. 6002Zx2, 6001ZZx1 b. 77002Ax2, 7001Ax1 皮帶輪軸承 6203ZZx2 前蓋油封 GLY-40x1, N-50x1 DKB40-52-7x1 活塞油封 OSY-50x2 後蓋油封 P22x1, P-22Ax1, SER-22x1, G-30x1 套管油封 49.8x52.2x2
氣動攻牙機AT/2型系列參數表 型號 AT-08/II AT-12/II 攻牙能力 M2~M8 M3~M12 主軸轉速 700 400 工作範圍 Rmax 1900mm Rmin200mm 重量 20

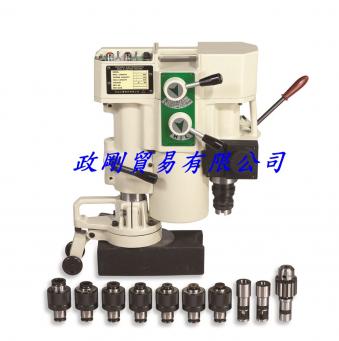

規格表: 型號 MTM-930A 鑽孔能力 1/4"~1-1/4"6Ø ~32Ø 攻牙能力 3/8"~1-1/8"10Ø ~30Ø 電源 220V三相 馬力 2HP 轉速R.P.M 756 456 303 186 127 51 進刀行程 100mm 機體升降行程 150mm 前後移動 20mm 回轉度 330° 磁鐵尺寸 135mmx280mm 最大磁力 2500kgs 高度 580mm 扭力夾具標準附件 7 鑽孔套筒標準附件 3 附件重量 7 機台重量 70kgs * 以上之規格與形體可加以進行變更而無須事先通知 * 三相電壓 380V、415V、440V 可配合顧客需要製造
SIZE U90 U90 凹 凸 A Φ248 Φ236 B Φ150 Φ160
FUNASAW-銀色鐵盒,30米長 WIDTH寬度 GAUGE厚度 TEETH齒數 3mm 0.65mm 14,18,24 5mm 8,10,12,14,18,24 6mm 6,8,10,12,14,18,24 8mm 6,8,10,12,14,18 10mm 6,8,10,12,14,18 13mm 6,8,10,12,14
規格 使用空壓 4 ~ 6 kg/cm2 鑽孔能力 5 (S45C) (空壓 5 kg/cm2時) 最大夾持 ER-16-10, JT1-6.5, JT2-10 馬力 0.37 kw-2P or 4P, 220V/380V 容許迴轉速 6,000RPM 重量 20kg 總行程 55mm 切削行程 25mm or 50mm 氣缸直徑 50 氣缸面積 前進 15.8cm2, 後退7.1cm2 推力 79kg ( 空壓 5kg/cm2) 傳動皮帶 溝型, 189J, 201J 消耗品 主軸軸承 a. 6002Zx2, 6001ZZx1 b. 77002Ax2, 7001Ax1 皮帶輪軸承 6203ZZx2 前蓋油封 GLY-40x1, N-50x1 DKB40-52-7x1 活塞油封 OSY-50x2 後蓋油封 P22x1, P-22Ax1, SER-22x1, G-30x1 套管油封 49.8x52.2x2

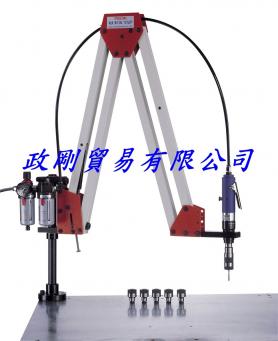

氣動攻牙機AT/1型系列參數表 型號 AT-08/I AT-12/I AT-16/I 攻牙能力 M2~M8 M3~M12 M3~M16 主軸轉速 700 400 300 工作範圍 Rmax 1600mm Rmin 500mm Rmax 1600mm Rmin 500mm 重量 18 20
