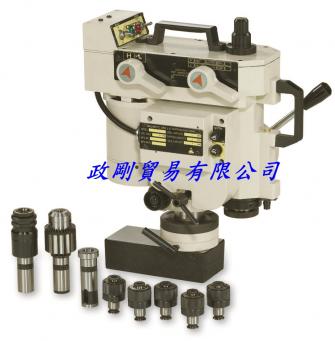

規格表: 型號 MTM-16 鑽孔能力 1/8"~3/4" 3~20mm 攻牙能力 3/16"~5/8" 5~16mm 電源 220V三相 馬力 1HP 轉速 705 405 100 58 進刀行程 100mm 機體升降行程 100mm 前後移動 15mm 回轉度 180° 磁鐵尺寸 190x85x54mm 最大磁力 900kgs 高度 450mm 扭力夾具標準附件 5 鑽孔套筒標準附件 2 附件重量 3 機台重量 28kgs * 以上之規格與形體可加以進行變更而無須事先通知 * 三相電壓 380V、415V、440V 可配合顧客需要製造

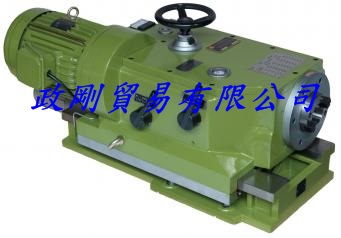

型號 MODEL 900型 900型 900型 項目 ITEM (含滑座) (含滑座) (含滑座) 主軸馬達 Spindle motor 11kw(15HP)*4P 9.3kw(12.5HP)*4P 7.5kw(10HP)*4P 主軸孔錐度 Main spindle drilling angle NT.NO.50 NT.NO.50 NT.NO.50 主軸端外徑 Diameter of spindle nose Ø128.57mm Ø128.57mm Ø128.57mm 主軸變速段速 Steps of Spindle Speed 6段(section) 6段(section) 6段(section) 主軸轉速 Spindle Speed(R.P.M) 主軸轉速有兩種，可依客戶需求選定其一 : (1)50HZ 83.120.170.275.400.566 (2)50HZ 100.145.205.330.480.680 銑刀最大直徑 Max.diameter of cutter 250mm 250mm 200mm AC快速馬達 Rapid travel AC motor 0.225kw 0.225kw 0.225kw 工作行程 Travel 400mm 400mm 400mm 手輪轉速Reversal Slide 2mm/rev 2mm/rev 2mm/rev 重量 Weight(kg) 560kg 560kg 540kg 可選購產品型式: Produce Type: A.B.C.D.E.F.G A.B.C.D.E.F.G A.B.C.D.E.F.G

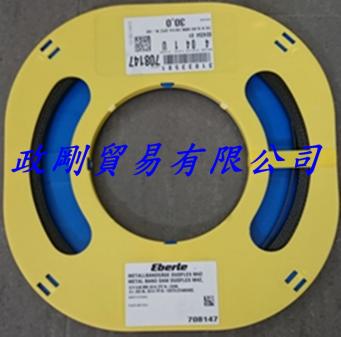

Eberle雙金屬規格表 寬度 厚度 齒數 寬度 厚度 齒數 6mm 0.65 10/14T 13mm 0.65 4T 14T 6/10T 18T 8/12T 0.9 10/14T 10/14T 10mm 0.65 6T 14T 10/14T 14/18T 0.9 8T 18T 10/14T 0.9 3T 16mm 0.65 10/14T 8/12T 14T 10/14T 18T 14T 18T

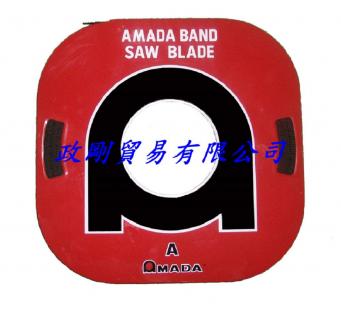

A 一般通用型規格: 碳鋼 寬度(mm) 厚度(mm) 齒數 2 0.64 24T 3 0.64 14.18.24.32T 5 0.64 10.12.14.18.24.32T 6 0.64 6.8.10.12.14.18.24T 8 0.64 6. 10.12.14.18.24T 10 0.64 4.6.8.10.12.14.18 T 13 0.64 4.6.8.10.12.14.18.24T 16 0.82 4.6.8T 19 0.82 4.6.8T 25 0.9 4.6.8T

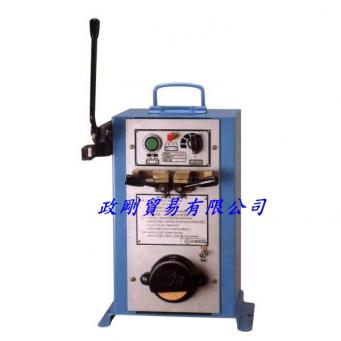

熔接機參數表︰(請依使用的鋸帶寬度,選擇適合的機型) 機型 鋸片寬度 1.2KVA 3-13mm 2.0KVA 3-15mm 5.0KVA 3-19mm

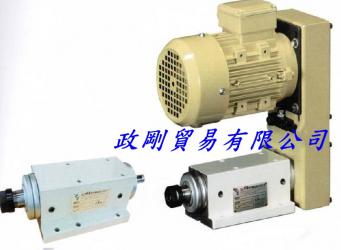

規格 SW-20B SW-20BH 主軸軸承 32004-2 6004Z-2 7004-4 容許轉速 6000RPM 10000RPM 上升溫度 20℃ 20℃ 容許馬力 0.75KW（1HP） 主軸真圓度 主軸與刀具配合面MAX：0.005 潤滑方式 潤滑油脂 淨重 10KG

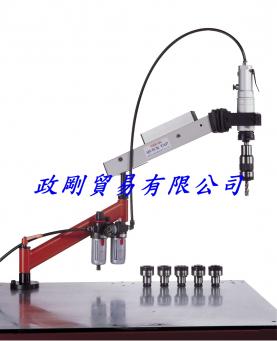

氣動攻牙機AE系列參數表 型號 AE-08-700 AE-12-700 AE-16-700 AE-22-700 攻牙能力 M2~M8 M3~M12 M3~M16 M4~M22 主軸轉速 700 400 300 120/300 工作範圍 Rmax700mm Rmax700mm 重量 12 14 15
