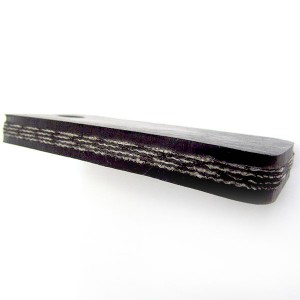

EP/NN輸送帶 蕊體布種 面膠等級 布層數 總厚度 寬度 EP100 一般耐磨耐油耐熱耐燃耐寒耐衝擊耐化學抗靜電(全系列耐候性) 2P ~ 6P可依輸送強度需求設計最佳結構組合 5mm ~ 40mm 300mm ~ 2200mm(12" ~ 84")  全寬幅布寬生產 寬度不接布 EP135 EP160 EP200 EP250 EP300 EP350 EP400 NN100 NN125 NN150 NN200 NN250 NN300 NN350 NN400 產品規格 蕊體布種 面膠等級 布層數 總厚度 寬度 EP100 一般耐磨耐油耐熱耐燃耐寒耐衝擊耐化學抗靜電(全系列耐候性) 2P ~ 6P可依輸送強度需求設計最佳結構組合 5mm ~ 40mm 300mm ~ 2200mm(12" ~ 84")  全寬幅布寬生產 寬度不接布 EP135 EP160 EP200 EP250 EP300 EP350 EP400 NN100 NN125 NN150 NN200 NN250 NN300 NN350 NN400

急傾斜輸送帶與日本吉野橡膠株式會社技術合作，具有很好的緯向堅挺度與特殊的裙邊設計，在較大的傾斜角度運送條件下具有極佳的輸送效能與延長使用壽命，以45° ~ 90°之傾斜角度輸送，能縮短輸送機體的長度與節省輸送所佔用之面積。 輸送帶系統型式： 規格標式：

急傾斜輸送帶與日本吉野橡膠株式會社技術合作，具有很好的緯向堅挺度與特殊的裙邊設計，在較大的傾斜角度運送條件下具有極佳的輸送效能與延長使用壽命，以45° ~ 90°之傾斜角度輸送，能縮短輸送機體的長度與節省輸送所佔用之面積。 輸送帶系統型式： 規格標式：

耐酸鹼輸送帶之設計，可應用於輸送具有腐蝕性或酸鹼值之物料，防止表面膠內容物被萃取出來而污染了運送物，並減少表面膠覆蓋被腐蝕之情形，以延長輸送帶使用壽命。 應用 主要適用於化學廠、紙廠、肥料廠、坑道、碼頭及具有酸鹼性環境等場所。   主膠性質比較 橡膠材質  NBR CR EPDM NR SBR ACM VMQ FVMQ FKM 抗撕裂性 G F-G F E E B-F B-F B F-G 耐磨性 E E G E G F B-F B G 耐燃性 B G-E B P P B F-E E E 耐候性 B E E B B E E E E 耐水性 E G E E E B G-E E E 抗臭氧性 B-F E E B-F B-F E E E E 抗氧化性 G E E G G G E E E 壓縮歪 G-E G-E G-E F F G F-E G G-E 耐酸性 (稀釋) G E E G G B-F G E E 耐酸性 (濃縮) G E E G G B-F F G E 耐鹼性 (稀釋) G E E G G B-F E E E 耐鹼性 (濃縮) G E E G G B-F E G P 合成潤滑劑 G-E B P P P B P E E 低極性潤滑油 E E P P P E G E E 高極性潤滑油 E G P P P E F E E 動、植物性油 G G G-E P P G E E E 抗導電性 B-F E E B-F B-F F G-E E G E：優、G：良、F：尚可、B：劣、P：極劣

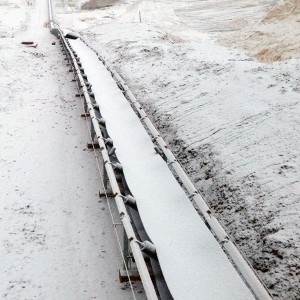

耐寒輸送帶之設計，專為在冷凍倉庫或戶外寒冷地區輸送之用，於零下40°C之環境條件下，輸送帶仍可保持正常之運作。表面覆蓋膠之性能種類• 耐磨型• 耐燃型 • 耐衝擊型

特點 : 表面特殊花紋設計，止滑性好、低噪音、平整性佳、低摩擦係數。廣泛運用於自動化生產線、食品業、物流業、農業、航空站等等。 布種 強度 kg/cm/ply 顏色 寬度 布層數 規格 Polyester / Nylon 135 黑色、米色 1200mm ~ 2000mm    1P RT x BARE Polyester / Spun 160 綠色、藍色  48" ~ 80" 2P RT x 1.5mm Nylon / Nylon 200 棕色 3P RT x 1/16"

特點 • 優異的膠料物性，具有高黏著強度，及抗疲勞性。• 優異的膠料物性，具有高黏著強度，及抗疲勞性。• 齒條具有較佳之物性及耐磨度，可延長輸送帶使用之壽命。• 可依不同齒型輸送帶之設計，輸送之傾斜角度約為16° ~ 45°。• 具有良好的排水設計。 應用 齒型輸送帶之設計用於較大傾斜角度之輸送以達最佳效能，主要輸送如煤碳、砂石、礦、農作物之散狀物品以及包裹或袋裝等包裝物，視承载與傾斜角度之不同選用適合的之齒高與齒型的輸送帶，可防止輸送物滑落。   齒型輸送帶規格範圍 齒高 (mm)  齒寬 (mm) 適用輸送帶寬度 公制 mm  英制 inch 6 230 ~ 1800 300 ~ 1800 12" ~ 72" 12 250 ~ 855 300 ~ 1200 12" ~ 48" 15 250 ~ 750 300 ~ 1200 12" ~ 48" 17 300 ~ 950 350 ~ 1200 14" ~ 48" 22 1335 1400 56" 25 450 ~ 1000 500 ~ 1600 20" ~ 60" 32 450 ~ 800 500 ~ 1200 20" ~ 48" 50 610 ~ 1220 610 ~ 1220 24" ~ 48" 各齒型使用滾輪最小直徑 齒高  輸送帶強度(kgf/cm)  頭輪 (mm)  尾輪 (mm)  壓輪 (mm) 6mm 250/2 250  250 160 400/3 315  250 200 500/3 400 350 250 12.5mm ~ 17mm 250/2 300 250 200 400/3 350 315 250 500/3 500 400 350 25mm ~ 32mm 250/2 300 215 250 400/3 400 350 315 500/3 500 400 350 630/4 600 500 400

耐切割輸送帶主要用於運送過程中預防受到外力因素，導致輸送帶被穿刺或被切割造成輸送帶損壞或斷裂之風險，王牌耐切割輸送帶於表面膠內夾入一層特殊切割芯體，此耐切割芯體有不同材質與規格，可滿足各種不同輸送設計之需求。耐切割芯體之材質   特點 • 具有良好的凹槽指數。• 曲折性好，無需提升滾輪直徑。

斗昇帶是為在於垂直方向輸送所設計之輸送帶，主要適用於粉狀或顆粒狀之運送物，透過固定於斗昇帶上之勺斗做垂直式之輸送，可減少輸送之距離。

斗昇帶是為在於垂直方向輸送所設計之輸送帶，主要適用於粉狀或顆粒狀之運送物，透過固定於斗昇帶上之勺斗做垂直式之輸送，可減少輸送之距離。

管狀輸送帶主要以特殊蕊體結構，配合高物性的膠料配方所組成的一種新型輸送帶產品，主要適用於粉狀，顆粒狀等易污染環境的承载物輸送，具有環保效益。 特點 • 採用密閉輸送，達到環境與運送物之保護• 防止承載物會掉落或散出，造成環境污染。• 防止外界異物落入或雨水淋到運送物，以確保承载物之純度避免受污染。• 不受地理環境限制，可曲線路徑輸送• 可較一般傳統輸送帶具有較大的輸送角度(最大30度)，縮短輸送距離。• 輸送系統之空間較小。 應用 • 適用於碼頭、電廠、冶金、建材、煤碳、礦山、水泥廠、紙廠或高污染之環境與運送物等輸送場所。• 輸送帶膠料等級可搭配耐磨、耐油、耐熱、耐燃、抗靜電、耐化學或耐寒之面膠。   規格與輸送效能 內部管徑 (mm) 承载面積 (m2) 傳送速度 (m/min) 傳送體積 (m3/Hr) 150 0.013 120 95 200 0.024 130 184 250 0.037 140 309 300 0.053 150 477 350 0.072 175 758 400 0.094 200 1131 500 0.147 225 1988 600 0.212 250 2875 700 0.289 275 3931 80 0.377 300 5157

採用特殊結構補強層提高緯向堅硬度，使輸送帶表面平整堅挺，能承受60 ~ 100kg之荷重，以便於人員施工或維護，更可避免輸送物散出影響環境，並具有防塵、防風、防雨及防日曬之功能。 應用 適用在可移動式的裝卸站，如碼頭的裝卸設備。   規格 結構型式 適用寬度 (mm) 布層強度(kgf/cm/ply) 面膠等級  承受外部荷重 鋼棒 1600 ~ 2200 100 耐燃 80 ~ 100kg ↓ 135 耐候性 鋼索網 800 ~ 2000 160 60 ~ 80kg ↓ MONO  600 ~ 1000 200  不可

輸送帶提供不同磨耗程度的膠料配方，以因應各種運送物所需之各等級耐磨輸送帶，以提升運送效益。 應用 鋼鐵廠、煤場、碼頭、礦場、燒結石(殘鋼)回收、砂石場、環保回收處理、尖銳承载物等。   面膠等級 膠種 耐磨值 DIN (mm3) 抗拉強度 (kgf/cm3) 硬度 (度) A80 80 ↓ 180 ↑ 63 ±3 A50  50 ↓ 160 ↑ 60 ±3

輸送帶提供不同磨耗程度的膠料配方，以因應各種運送物所需之各等級耐磨輸送帶，以提升運送效益。 應用 鋼鐵廠、煤場、碼頭、礦場、燒結石(殘鋼)回收、砂石場、環保回收處理、尖銳承载物等。   面膠等級 膠種 耐磨值 DIN (mm3) 抗拉強度 (kgf/cm3) 硬度 (度) A80 80 ↓ 180 ↑ 63 ±3 A50  50 ↓ 160 ↑ 60 ±3

耐燃輸送帶符合井上耐燃規範之要求，並且具有更好的耐磨度及物性，因此在使用上能有較好的性能及較長的使用壽命。 應用 主要適用於易燃的承載物或可能具有潛在風險使輸送帶燃燒的環境，如煤礦場、火力發電廠等。   膠種規格 FR500 一般耐燃 布層蕊體採用SW或KEVLAR之布種以取代一般帆布或鋼索輸送帶，不但可提高蕊體的黏著強度，並具有較好的耐衝擊性以延長輸送帶的使用壽命，更可避免鋼絲裸露摩擦產生火花所造成之危險。 FR510 耐燃、高耐磨 FR550 耐燃MSHA認證合格 MSHA認證No.18-CBA070010 FOER 耐燃、耐油、抗靜電

耐油輸送帶的選擇 • 油的種類。• 油的含量及成份。• 溫度。提供足夠的資訊，能更正確的選擇適合所需要的輸送帶等級，以提高使用效益及使用壽命。 應用 凡運送過程或物品，含有機油、重油、礦物油或動、植物油等，如穀物、礦物、環保回收廠、石油提煉物、含油零件的生產線或需要預防因油質產生膠料劣化場所等。   規格 膠種 作業溫度 耐油種類 OR315 -25°C ~ 60°C  木材油、冷凍食物油、煤油等... OR350 -25°C ~ 60°C  動植物油、穀類油等... OR300 -25°C ~ 60°C  礦物油、重油、防鏽油、機油、動物油、資源回收處理油等 OHR / FOER  -25°C ~ 100°C  瀝青、煤碳等... 耐油試驗之比較 膠種類 測試時間  一般膠類  普通耐油膠  中級耐油膠  全耐油膠 複合耐油膠  KING Type Test Time  Normal  OR315  OR350  OR300  OHR / FOER 體積變化率 (%) 24Hr 25% 24% 11% -5% -5% 96Hr 70% 43% 29% -8% -8% 168Hr 90% 60% 41% -8% -9% 試驗條件 測試油：3號油(IRM x 903)，測試溫度：70°C

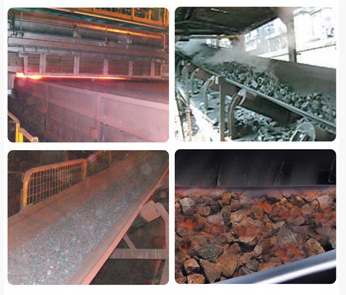

耐熱輸送帶主要為運送高溫物品所特別設計的耐高溫橡膠配方，具有極佳的耐溫性，使輸送帶在高溫的輸送過程與嚴苛的環境下，仍然保有良好的膠料物性及抗老化性，使其提升產品的使用壽命。 應用 當輸送物溫度於70°C時，建議選用耐高溫輸送帶，能延長使用壽命。• 鋼鐵廠• 冶金• 水泥廠• 鑄造廠• 肥料廠• 高温環境輸送 規格 面膠等級 耐磨度 物料平均溫度 瞬間最高溫度 備　註 HR412 一般  ≦ 120°C (250°F)  140°C (290°F) 布層蕊體採用SW或KEVLAR材質取代一般帆布，可提高蕊體的黏著強度，減少因高溫造成布層間之剝離，而KEVLAR能更有效防止因瞬間溫度過高(> 300°C)造成蕊體穿透之現象。 HR423 一般  ≦ 200°C (400°F)  250°C (490°F) HR425 高耐磨  ≦ 200°C (400°F)  300°C (570°F) HR430 一般 ≦ 250°C (490°F)  500°C (930°F)

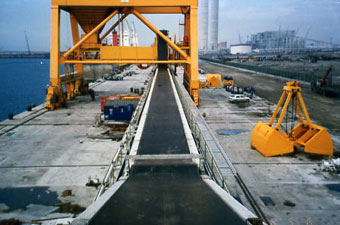

特殊設計的結構能保護輸送物在運送時免於日照、強風、雨水或其他外來物質的影響並可在機台維護時充當維修平台使用。 產品特性： • 允許150公斤的物體在皮帶之上且皮帶不會變形• 密封式運送能避免輸送物或環境遭受污染

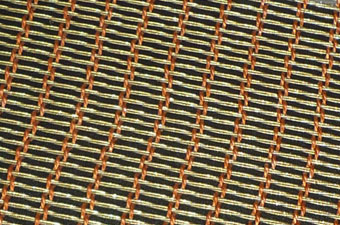

STB防切割鋼索輸送帶具有良好的防切割特性，採用緯向鋼索做為補強能有效的減少輸送帶 被異物切割的損失。

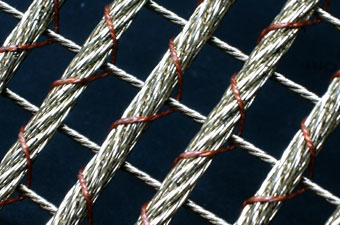

STF簾布鋼索輸送帶，是採用比利時BEKAERT公司開發成功的FLEXIMAT® Impact Metal Weft 鋼索簾布製成，較傳統式的鋼索輸送帶更能發揮鋼索輸送帶的優點。傳統的鋼索輸送帶僅有單經向(Warp/Single)鋼索，由於沒有緯索，謹賴橡膠不足以耐撕裂切割，經常有割裂事故發生。 STF簾布鋼索輸送帶所使用的IW鋼索簾布，以化纖索為綁紗將緯向的鋼索固定，採用直經織法，故IW鋼索簾布仍保持鋼索(Steel Cable)0.3~0.5%的低初期伸長率特性。
