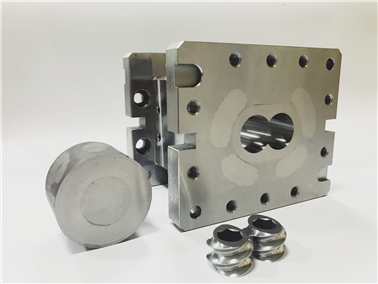

HIP (Hot Isostatic pressing) Powder metallurgy for Co-Rotating Twin Screw ExtruderHIP (熱等靜壓) 粉末合金鋼同向雙螺桿押出機專用 產品特色● 將不同材料的性能形成最佳組合● 不同組份無分離現象● 同質且無雜質的微細構造● 最佳耐磨損 / 耐腐蝕性能● 緻密無孔高強度 Chemical Composition / 螺桿 & 料管 材質成分表 Material Code Equivalent 化學成分   Corrosion Resistance 耐蝕性 Abrasion Resistance 耐磨性 Hardness 硬度 Equivalent同等品 C Cr W Mo Co V Ni HIP PM-STEEL : HIP 粉末冶金 HIP 269 2.6 26 - 1.1 - 2.4 - 9 9 HRC 60-63 - HIP 543 2.3 4.2 6.5 7 10.5 6.5 - 5 8 HRC 59-70 ASP 60 HIP 267 2.3 20 - 1 - 4.2 - 8 7 HRC 60-64 CPM 440V HIP 263 2.3 12.5 - 1.1 - 4.1 - 4 5 HRC 60-63 DIN 1.2380 (D7)CPM 420V HIP 622 2.45 5.3 - 1.3 - 9.6 - 4 8 HRC 60-64 CPM 10V

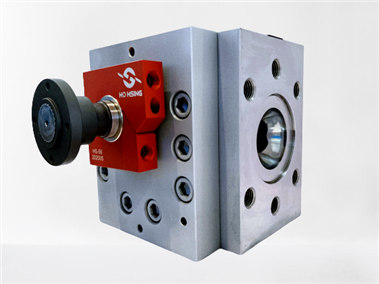

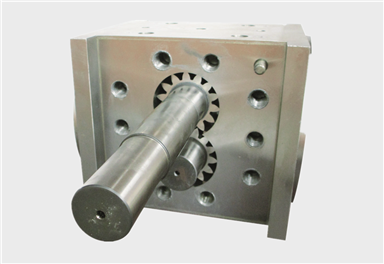

型號 品名 最高可承受溫度 物料黏度 最高出口壓力度 最高入口壓力 最大壓差 每轉cc數 產量(Kg/Hr) 總功率 HS-90 90型流體定量機(371CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 371 900-1500   HS-70 70型流體定量機(176CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 176 500-850   HS-56 56型流體定量機(92.6CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 92.6 300-490 2800W HS-46 46型流體定量機(50CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 50 150~280   HS-39 39型流體定量機(35CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 35 85~180 1080W HS-31-20 31型流體定量機(20CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 20 60~90   HS-31-10 31型流體定量機(10CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 10.2 45-60 1000W HS-23-5 23型流體定量機(5CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 4.7 20~28 800W HS-23-3 23型流體定量機(3CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 3 5~16 800W *上表僅供參考，實際數據依客戶加工及應用為主。 產品特色:1. 齒輪泵每一關鍵零組件都是透過純熟的CNC加工製程及嚴格的品質檢驗2. 穩定調節計量，消除押出機產生的脈波，進而保護螺桿，延長螺桿壽命3. 長短齒軸可高效能運轉，冷卻套設計可降低泵體溫度4. 壓力恆定下，可提高產品的品質，並減少原料浪費5. 提供穩定的壓力，產品皆含有壓力計孔設計 技術參數:泵體:特殊工具鋼齒軸:特殊工具鋼軸承:特殊工具鋼加熱方式:電加熱

型號 品名 最高可承受溫度 物料黏度 最高出口壓力度 最高入口壓力 最大壓差 每轉cc數 產量(Kg/Hr) 總功率 HS-90 90型流體定量機(371CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 371 900-1500   HS-70 70型流體定量機(176CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 176 500-850   HS-56 56型流體定量機(92.6CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 92.6 300-490 2800W HS-46 46型流體定量機(50CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 50 150~280   HS-39 39型流體定量機(35CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 35 85~180 1080W HS-31-20 31型流體定量機(20CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 20 60~90   HS-31-10 31型流體定量機(10CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 10.2 45-60 1000W HS-23-5 23型流體定量機(5CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 4.7 20~28 800W HS-23-3 23型流體定量機(3CC) 350ﾟC 50~30,000Pa.s 120Bar 300Bar 250Bar 3 5~16 800W *上表僅供參考，實際數據依客戶加工及應用為主。 產品特色:1. 齒輪泵每一關鍵零組件都是透過純熟的CNC加工製程及嚴格的品質檢驗2. 穩定調節計量，消除押出機產生的脈波，進而保護螺桿，延長螺桿壽命3. 長短齒軸可高效能運轉，冷卻套設計可降低泵體溫度4. 壓力恆定下，可提高產品的品質，並減少原料浪費5. 提供穩定的壓力，產品皆含有壓力計孔設計 技術參數:泵體:特殊工具鋼齒軸:特殊工具鋼軸承:特殊工具鋼加熱方式:電加熱

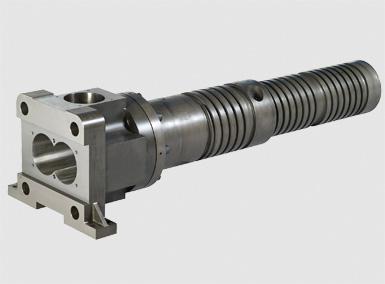

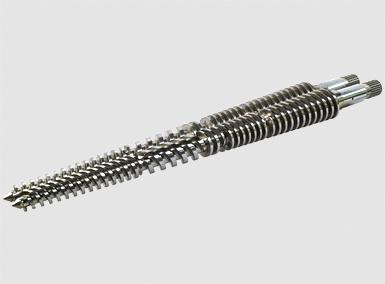

Parallel Twin Screws & Barrels : 鋼種● Nitrided Steel 氮化鋼● Bimetallic Alloy 合金鋼 Conical Twin Screws & Barrels Specification錐度雙螺桿及料管規格φ45/90, φ45/100, φ50/105, φ51/105, φ55/110,φ60/125, φ65/120, φ65/132,φ80/143, φ80/156, φ92/188 Nitrided Steel 氮化鋼 Screw 螺桿 Barrel 料管 Remark 備註 Material / 材質 SACM 645 SACM 645 Daido, Sanyo(Japan) QT Hardness / QT硬度 HRC 30 +/- 2° HRC 30 +/- 2°   Nitrided Hardness / 氮化處理後硬度 HV 950-1100 HV 950-1100   Depth of Nitrided layer / 氮化層深度 > 0.5mm > 0.5mm   Roughness / 粗糙度 Ra 0.4 um Ra 0.1 um   Bimetallic Hardness / 合金硬度 HRC 60+/- 2° HRC 58-60 (Bimetallic Liner) Inserted Bimetallic Thickness / 合金厚度 2mm 2mm   Bimetallic Alloy 雙合金 PTA Screw PTA螺桿 Bimetallic Barrel 雙合金料管 Material / 材質 PC-5 (Colmonoly 56) KD-6 TCB-12 TCB-20 Ni-196 Chemical Composition / 化學成分 Ni-Base Fe-Base Fe-Ni-Cu-B Fe-Ni,Cu-B,Cr,Mo,V Ni-Cr-Si-B Hardness(HRC) / 硬度 56-59 65-68 60-65 62-68 58-60 Abrasion Resistance / 耐磨耗程度 B A B A B Corrosion Resistance / 耐腐蝕程度 B D C B B

Parallel Twin Screws & Barrels : 鋼種● Nitrided Steel 氮化鋼● Bimetallic Alloy 合金鋼 Conical Twin Screws & Barrels Specification錐度雙螺桿及料管規格φ45/90, φ45/100, φ50/105, φ51/105, φ55/110,φ60/125, φ65/120, φ65/132,φ80/143, φ80/156, φ92/188 Nitrided Steel 氮化鋼 Screw 螺桿 Barrel 料管 Remark 備註 Material / 材質 SACM 645 SACM 645 Daido, Sanyo(Japan) QT Hardness / QT硬度 HRC 30 +/- 2° HRC 30 +/- 2°   Nitrided Hardness / 氮化處理後硬度 HV 950-1100 HV 950-1100   Depth of Nitrided layer / 氮化層深度 > 0.5mm > 0.5mm   Roughness / 粗糙度 Ra 0.4 um Ra 0.1 um   Bimetallic Hardness / 合金硬度 HRC 60+/- 2° HRC 58-60 (Bimetallic Liner) Inserted Bimetallic Thickness / 合金厚度 2mm 2mm   Bimetallic Alloy 雙合金 PTA Screw PTA螺桿 Bimetallic Barrel 雙合金料管 Material / 材質 PC-5 (Colmonoly 56) KD-6 TCB-12 TCB-20 Ni-196 Chemical Composition / 化學成分 Ni-Base Fe-Base Fe-Ni-Cu-B Fe-Ni,Cu-B,Cr,Mo,V Ni-Cr-Si-B Hardness(HRC) / 硬度 56-59 65-68 60-65 62-68 58-60 Abrasion Resistance / 耐磨耗程度 B A B A B Corrosion Resistance / 耐腐蝕程度 B D C B B

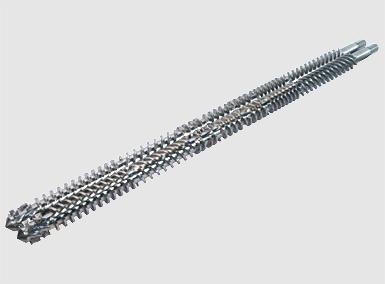

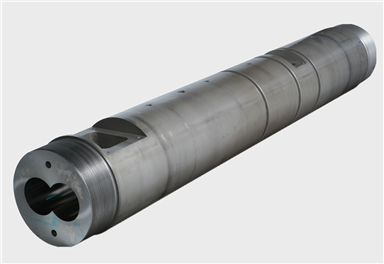

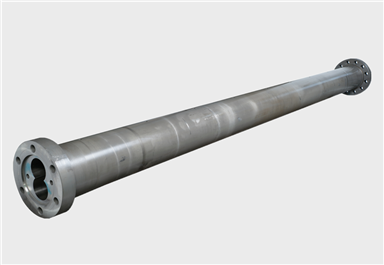

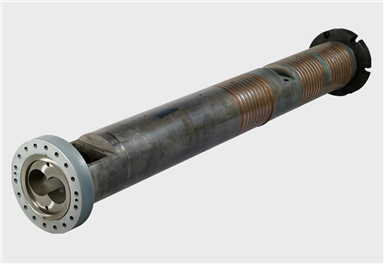

Parallel Twin Screws & Barrels :Co-rotating & Counter-rotating平行二軸螺桿、料管 ： 同向 & 異向 Parallel Screws & Barrels standard specification / 標準規格 φ65/2, φ75/2, φ90/2, φ115/2, φ130/2, φ150/2, φ180/2 Parallel Screws & Barrels Machining size / 加工尺寸 Co-Rotating 同向 / Counter-Rotating 異向 :φ20 x 650Lφ20 -φ180 x 4500L 鋼種 ● Nitrided Steel 氮化鋼● Bimetallic Alloy 合金鋼 Nitrided Steel 氮化鋼 Screw 螺桿 Barrel 料管 Remark 備註 Material / 材質 SACM 645 SACM 645 Daido, Sanyo(Japan) QT Hardness / QT硬度 HRC 30 +/- 2° HRC 30 +/- 2°   Nitrided Hardness / 氮化處理後硬度 HV 950-1100 HV 950-1100   Depth of Nitrided layer / 氮化層深度 > 0.5mm > 0.5mm   Roughness / 粗糙度 Ra 0.4 um Ra 0.1 um   Bimetallic Hardness / 合金硬度 HRC 60+/- 2° HRC 58-60 (Bimetallic Liner) Inserted Bimetallic Thickness / 合金厚度 2mm 2mm   Bimetallic Alloy 雙合金 PTA Screw PTA螺桿 Bimetallic Barrel 雙合金料管 Material / 材質 PC-5 (Colmonoly 56) KD-6 TCB-12 TCB-20 Ni-196 Chemical Composition / 化學成分 Ni-Base Fe-Base Fe-Ni-Cu-B Fe-Ni,Cu-B,Cr,Mo,V Ni-Cr-Si-B Hardness(HRC) / 硬度 56-59 65-68 60-65 62-68 58-60 Abrasion Resistance / 耐磨耗程度 B A B A B Corrosion Resistance / 耐腐蝕程度 B D C B B

Parallel Twin Screws & Barrels :Co-rotating & Counter-rotating平行二軸螺桿、料管 ： 同向 & 異向 Parallel Screws & Barrels standard specification / 標準規格 φ65/2, φ75/2, φ90/2, φ115/2, φ130/2, φ150/2, φ180/2 Parallel Screws & Barrels Machining size / 加工尺寸 Co-Rotating 同向 / Counter-Rotating 異向 :φ20 x 650Lφ20 -φ180 x 4500L 鋼種 ● Nitrided Steel 氮化鋼● Bimetallic Alloy 合金鋼 Nitrided Steel 氮化鋼 Screw 螺桿 Barrel 料管 Remark 備註 Material / 材質 SACM 645 SACM 645 Daido, Sanyo(Japan) QT Hardness / QT硬度 HRC 30 +/- 2° HRC 30 +/- 2°   Nitrided Hardness / 氮化處理後硬度 HV 950-1100 HV 950-1100   Depth of Nitrided layer / 氮化層深度 > 0.5mm > 0.5mm   Roughness / 粗糙度 Ra 0.4 um Ra 0.1 um   Bimetallic Hardness / 合金硬度 HRC 60+/- 2° HRC 58-60 (Bimetallic Liner) Inserted Bimetallic Thickness / 合金厚度 2mm 2mm   Bimetallic Alloy 雙合金 PTA Screw PTA螺桿 Bimetallic Barrel 雙合金料管 Material / 材質 PC-5 (Colmonoly 56) KD-6 TCB-12 TCB-20 Ni-196 Chemical Composition / 化學成分 Ni-Base Fe-Base Fe-Ni-Cu-B Fe-Ni,Cu-B,Cr,Mo,V Ni-Cr-Si-B Hardness(HRC) / 硬度 56-59 65-68 60-65 62-68 58-60 Abrasion Resistance / 耐磨耗程度 B A B A B Corrosion Resistance / 耐腐蝕程度 B D C B B

Parallel Twin Screws & Barrels :Co-rotating & Counter-rotating平行二軸螺桿、料管 ： 同向 & 異向 Parallel Screws & Barrels standard specification / 標準規格 φ65/2, φ75/2, φ90/2, φ115/2, φ130/2, φ150/2, φ180/2 Parallel Screws & Barrels Machining size / 加工尺寸 Co-Rotating 同向 / Counter-Rotating 異向 :φ20 x 650Lφ20 -φ180 x 4500L 鋼種 ● Nitrided Steel 氮化鋼● Bimetallic Alloy 合金鋼 Nitrided Steel 氮化鋼 Screw 螺桿 Barrel 料管 Remark 備註 Material / 材質 SACM 645 SACM 645 Daido, Sanyo(Japan) QT Hardness / QT硬度 HRC 30 +/- 2° HRC 30 +/- 2°   Nitrided Hardness / 氮化處理後硬度 HV 950-1100 HV 950-1100   Depth of Nitrided layer / 氮化層深度 > 0.5mm > 0.5mm   Roughness / 粗糙度 Ra 0.4 um Ra 0.1 um   Bimetallic Hardness / 合金硬度 HRC 60+/- 2° HRC 58-60 (Bimetallic Liner) Inserted Bimetallic Thickness / 合金厚度 2mm 2mm   Bimetallic Alloy 雙合金 PTA Screw PTA螺桿 Bimetallic Barrel 雙合金料管 Material / 材質 PC-5 (Colmonoly 56) KD-6 TCB-12 TCB-20 Ni-196 Chemical Composition / 化學成分 Ni-Base Fe-Base Fe-Ni-Cu-B Fe-Ni,Cu-B,Cr,Mo,V Ni-Cr-Si-B Hardness(HRC) / 硬度 56-59 65-68 60-65 62-68 58-60 Abrasion Resistance / 耐磨耗程度 B A B A B Corrosion Resistance / 耐腐蝕程度 B D C B B

Parallel Twin Screws & Barrels :Co-rotating & Counter-rotating平行二軸螺桿、料管 ： 同向 & 異向 Parallel Screws & Barrels standard specification / 標準規格 φ65/2, φ75/2, φ90/2, φ115/2, φ130/2, φ150/2, φ180/2 Parallel Screws & Barrels Machining size / 加工尺寸 Co-Rotating 同向 / Counter-Rotating 異向 :φ20 x 650Lφ20 -φ180 x 4500L 鋼種 ● Nitrided Steel 氮化鋼● Bimetallic Alloy 合金鋼 Nitrided Steel 氮化鋼 Screw 螺桿 Barrel 料管 Remark 備註 Material / 材質 SACM 645 SACM 645 Daido, Sanyo(Japan) QT Hardness / QT硬度 HRC 30 +/- 2° HRC 30 +/- 2°   Nitrided Hardness / 氮化處理後硬度 HV 950-1100 HV 950-1100   Depth of Nitrided layer / 氮化層深度 > 0.5mm > 0.5mm   Roughness / 粗糙度 Ra 0.4 um Ra 0.1 um   Bimetallic Hardness / 合金硬度 HRC 60+/- 2° HRC 58-60 (Bimetallic Liner) Inserted Bimetallic Thickness / 合金厚度 2mm 2mm   Bimetallic Alloy 雙合金 PTA Screw PTA螺桿 Bimetallic Barrel 雙合金料管 Material / 材質 PC-5 (Colmonoly 56) KD-6 TCB-12 TCB-20 Ni-196 Chemical Composition / 化學成分 Ni-Base Fe-Base Fe-Ni-Cu-B Fe-Ni,Cu-B,Cr,Mo,V Ni-Cr-Si-B Hardness(HRC) / 硬度 56-59 65-68 60-65 62-68 58-60 Abrasion Resistance / 耐磨耗程度 B A B A B Corrosion Resistance / 耐腐蝕程度 B D C B B

Parallel Twin Screws & Barrels :Co-rotating & Counter-rotating平行二軸螺桿、料管 ： 同向 & 異向 Parallel Screws & Barrels standard specification / 標準規格 φ65/2, φ75/2, φ90/2, φ115/2, φ130/2, φ150/2, φ180/2 Parallel Screws & Barrels Machining size / 加工尺寸 Co-Rotating 同向 / Counter-Rotating 異向 :φ20 x 650Lφ20 -φ180 x 4500L 鋼種 ● Nitrided Steel 氮化鋼● Bimetallic Alloy 合金鋼 Nitrided Steel 氮化鋼 Screw 螺桿 Barrel 料管 Remark 備註 Material / 材質 SACM 645 SACM 645 Daido, Sanyo(Japan) QT Hardness / QT硬度 HRC 30 +/- 2° HRC 30 +/- 2°   Nitrided Hardness / 氮化處理後硬度 HV 950-1100 HV 950-1100   Depth of Nitrided layer / 氮化層深度 > 0.5mm > 0.5mm   Roughness / 粗糙度 Ra 0.4 um Ra 0.1 um   Bimetallic Hardness / 合金硬度 HRC 60+/- 2° HRC 58-60 (Bimetallic Liner) Inserted Bimetallic Thickness / 合金厚度 2mm 2mm   Bimetallic Alloy 雙合金 PTA Screw PTA螺桿 Bimetallic Barrel 雙合金料管 Material / 材質 PC-5 (Colmonoly 56) KD-6 TCB-12 TCB-20 Ni-196 Chemical Composition / 化學成分 Ni-Base Fe-Base Fe-Ni-Cu-B Fe-Ni,Cu-B,Cr,Mo,V Ni-Cr-Si-B Hardness(HRC) / 硬度 56-59 65-68 60-65 62-68 58-60 Abrasion Resistance / 耐磨耗程度 B A B A B Corrosion Resistance / 耐腐蝕程度 B D C B B
