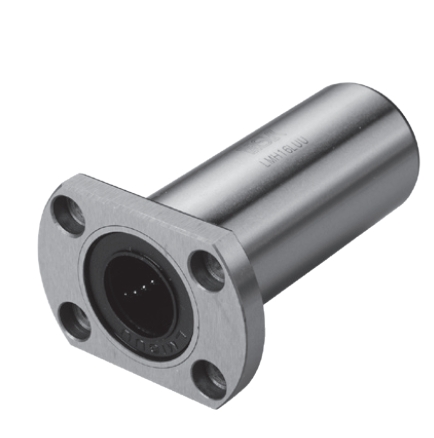

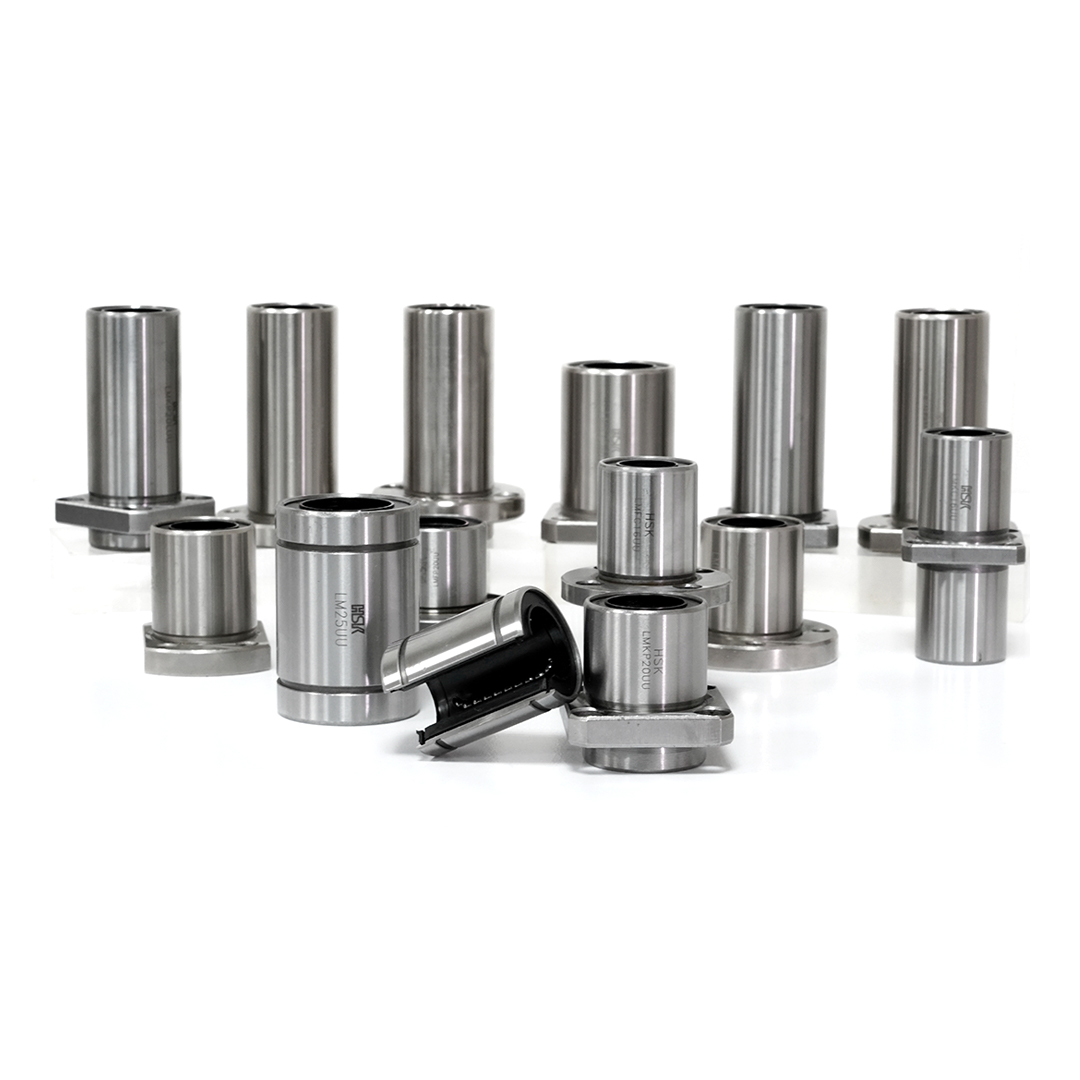

直線軸承LMH-L系列 型      號 基本定格荷重(kgf)       圓型   鋼珠 條數   重量 (g) 徑向間隙(max) μm   動定格 C   靜定格 CO   dr (mm)   公差 (μm) LMH6LUU 4 31 -5 32 53 6     0 -10 LMH8LUU 4 53 -5 44 80 8 LMH10LUU 4 105 -5 59 112 10 LMH12LUU 4 100 -5 66 122 12 LMH13LUU 4 130 -7 83 160 13 LMH16LUU 5 187 -7 125 240 16   0 -12 LMH20LUU 5 260 -9 143 280 20 LMH25LUU 6 515 -9 159 320 25 LMH30LUU 6 655 -9 254 560 30

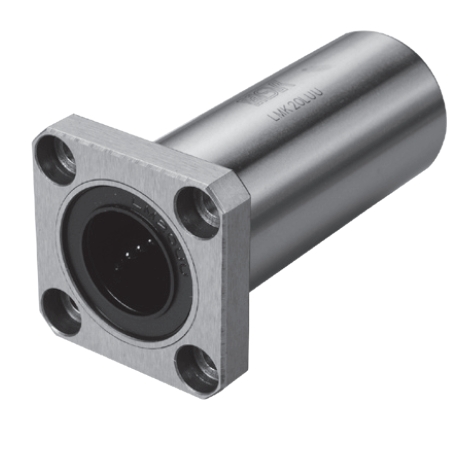

直線軸承LMK-L系列 型      號 基本定格荷重(kgf)       方型   鋼珠 條數   重量 (g) 徑向間隙(max) μm   動定格 C   靜定格 CO   dr (mm)   公差 (μm) LMK6LUU 4 31 -5 32 53 6   0 -10 LMK8LUU 4 53 -5 44 80 8 LMK10LUU 4 105 -5 59 112 10 LMK12LUU 4 100 -5 66 122 12 LMK13LUU 4 130 -7 83 160 13 LMK16LUU 5 187 -7 125 240 16 LMK20LUU 5 260 -9 143 280 20   0 -12 LMK25LUU 6 515 -9 159 320 25 LMK30LUU 6 655 -9 254 560 30 LMK35LUU 6 970 -13 270 660 35   0 -15 LMK40LUU 6 1560 -13 350 820 40 LMK50LUU 6 3500 -13 620 1622 50 LMK60LUU 6 4500 -13 780 2040 60 0/-20

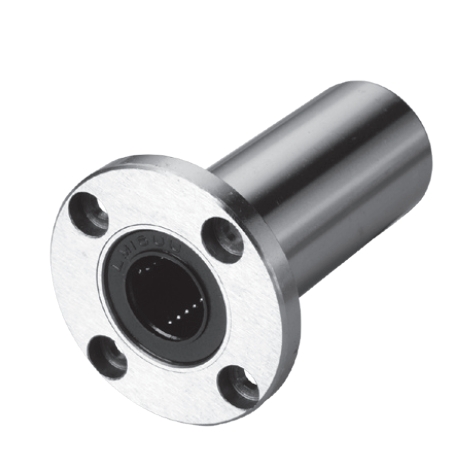

直線軸承LMF-L系列 型      號 共本定格荷重(kgf)       圓型   鋼珠 條數   重量 (g) 徑向間隙(max) μm   動定格 C   靜定格 CO   dr (mm)   公差 (mm) LMF6LUU 4 31 -5 32 53 6   0 -10 LMF8LUU 4 53 -5 44 80 8 LMF10LUU 4 105 -5 59 112 10 LMF12LUU 4 100 -5 66 122 12 LMF13LUU 4 130 -7 83 160 13 LMF16LUU 5 187 -7 125 240 16   0 -12 LMF20LUU 5 260 -9 143 280 20 LMF25LUU 6 515 -9 159 320 25 LMF30LUU 6 655 -9 254 560 30 LMF35LUU 6 970 -13 270 660 35   0 -15 LMF40LUU 6 1560 -13 350 820 40 LMF50LUU 6 3500 -13 620 1622 50 LMF60LUU 6 4500 -13 780 2040 60 0/-20

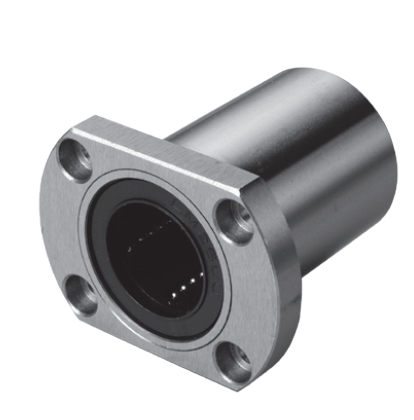

直線軸承LMH系列 型      號 基本定格荷重(kgf)       圓型   鋼珠 條數   重量 (g) 徑向間隙(max) μm   動定格 C   靜定格 CO   dr (mm)   公差 (μm) LMH6UU 4 26.5 -5 20 27 6     0 -9 LMH8UU 4 40 -5 27 41 8 LMH10UU 4 78 -5 38 55 10 LMH12UU 4 76 -5 42 60 12 LMH13UU 4 94 -7 51 78 13 LMH16UU 5 134 -7 78 119 16   0 -10 LMH20UU 5 180 -9 88 140 20 LMH25UU 6 340 -9 100 159 25 LMH30UU 6 460 -9 159 279 30

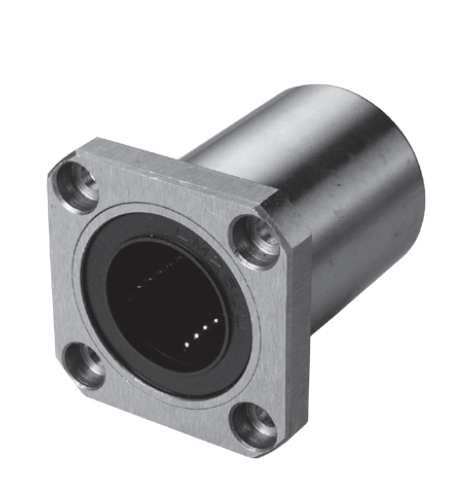

直線軸承LMK系列 型      號 基本定格荷重(kgf)       方型   鋼珠 條數   重量 (g) 徑向間隙(max) μm   動定格 C   靜定格 CO   dr (mm)   公差 (μm) LMK6UU 4 26.5 -5 20 27 6   0 -9 LMK8UU 4 40 -5 27 41 8 LMK10UU 4 78 -5 38 55 10 LMK12UU 4 76 -5 42 60 12 LMK13UU 4 94 -7 51 78 13 LMK16UU 5 134 -7 78 119 16   0 -10 LMK20UU 5 180 -9 88 140 20 LMK25UU 6 340 -9 100 159 25 LMK30UU 6 460 -9 159 279 30 LMK35UU 6 795 -13 169 319 35   0 -12 LMK40UU 6 1054 -13 219 409 40 LMK50UU 6 2200 -13 389 808 50 LMK60UU 6 2960 -13 479 1019 60 0/-15

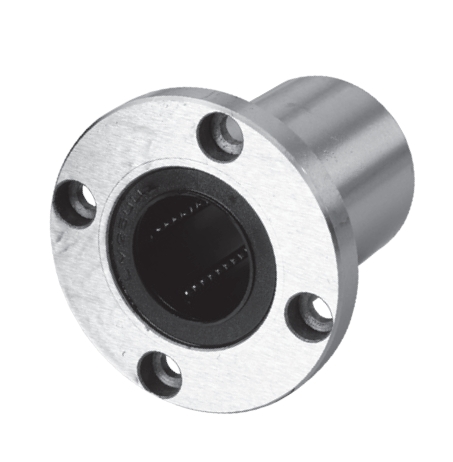

直線軸承LMF系列 型      號 基本定格荷重(kgf)       圓型   鋼珠 條數   重量 (g) 徑向間隙 (max) mm   動定格 C   靜定格 CO   dr (mm)   公差 (μm) LMF6UU 4 26.5 -5 20 27 6   0 -9 LMF8UU 4 40 -5 27 41 8 LMF10UU 4 78 -5 38 55 10 LMF12UU 4 76 -5 42 60 12 LMF13UU 4 94 -7 51 78 13 LMF16UU 5 134 -7 78 119 16   0 -10 LMF20UU 5 180 -9 88 140 20 LMF25UU 6 340 -9 100 159 25 LMF30UU 6 460 -9 159 279 30 LMF35UU 6 795 -13 169 319 35   0 -12 LMF40UU 6 1054 -13 219 409 40 LMF50UU 6 2200 -13 389 808 50 LMF60UU 6 2960 -13 479 1019 60 0/-15

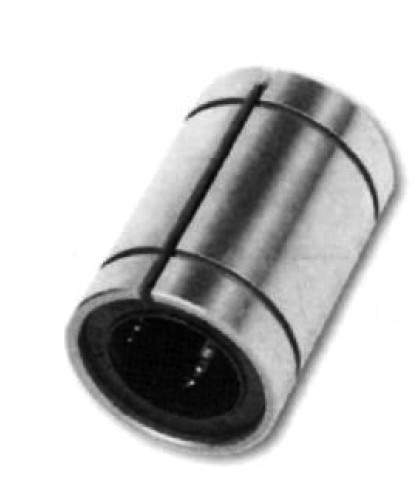

直線軸承LME-AJ系列   型     號   主要尺寸及精度 (mm) 徑向間隙(max) μm 基本定格 荷重(kgf0)   標準型 鋼珠 條數 重量 (g) dr (mm) 公差 (μm) D (mm) 公差 (μm) L (mm) 公差 (μm) B (mm) 公差 (μm) W (mm) D1 (mm) h (mm) 動定格 C 靜定格 CO LME5UUAJ 4 12 5 +8/0 12 0/-8 22 0/-0.2 14.5 0/-0.2 1.1 11.5 1 -5 20 27 LME8UUAJ 4 20 8 +8/0 16 0/-8 25 0/-0.2 16.5 0/-0.2 1.1 15.2 1 -5 27 41 LME12UUAJ 4 41 12 +8/0 22 0/-9 32 0/-0.2 22.9 0/-0.2 1.3 21 1.5 -7 51 78 LME16UUAJ 5 57 16 +9/-1 26 0/-9 36 0/-0.2 24.9 0/-0.2 1.3 24.9 1.5 -7 58 91 LME20UUAJ 5 91 20 +9/-1 32 0/-11 45 0/-0.2 31.5 0/-0.2 1.6 30.3 2 -9 88 139 LME25UUAJ 6 215 25 +11/-1 40 0/-11 58 0/-0.3 44.1 0/-0.3 1.85 37.5 2 -9 100 159 LME30UUAJ 6 325 30 +11/-1 47 0/-11 68 0/-0.3 52.1 0/-0.3 1.85 44.5 2 -9 159 279 LME40UUAJ 6 705 40 +13/-2 62 0/-13 80 0/-0.3 60.6 0/-0.3 2.15 59 3 -13 219 409 LME50UUAJ 6 1130 50 +13/-2 75 0/-13 100 0/-0.3 77.6 0/-0.3 2.65 72 3 -13 389 808 LME60UUAJ 6 2220 60 +13/-2 90 0/-15 125 0/-0.4 101.7 0/-0.4 3.15 86.5 3 -16 479 1019

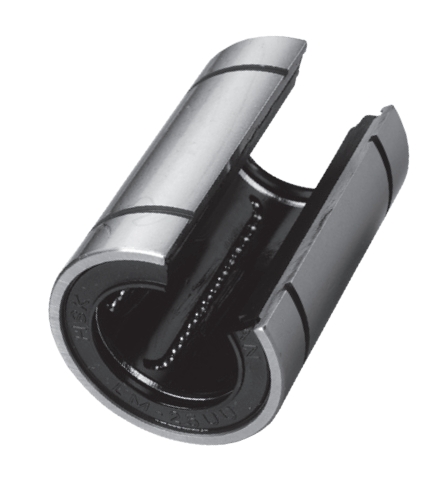

直線軸承LME-OP系列   型     號   主要尺寸及精度 (mm)   徑向間隙(max) μm   基本定格 荷重(kgf)   標準型   鋼珠 條數   重量 (g)   dr (mm)   公差 (μm)   D (mm)   公差 (μm)   L (mm)   公差 (μm)   B (mm)   公差 (μm)   W (mm)   D1 (mm)   h1 (mm)   θ   動定格 C   靜定格 CO   LME16UUOP   4   57   16   +9/-1   26   0/-9   36   0/-0.2   24.9   0/-0.2   1.3   24.9   10   78˚   -7   58   91   LME20UUOP   4   91   20   +9/-1   32   0/-11   45   0/-0.2   31.5   0/-0.2   1.6   30.3   10   60˚   -9   88   139   LME25UUOP   5   215   25   +11/-1   40   0/-11   58   0/-0.3   44.1   0/-0.3   1.85   37.5   12.5   60˚   -9   100   159   LME30UUOP   5   325   30   +11/-1   47   0/-11   68   0/-0.3   52.1   0/-0.3   1.85   44.5   12.5   50˚   -9   159   279   LME40UUOP   5   705   40   +13/-2   62   0/-13   80   0/-0.3   60.6   0/-0.3   2.15   59   16.8   50˚   -13   219   409   LME50UUOP   5   1130   50   +13/-2   75   0/-13   100   0/-0.3   77.6   0/-0.3   2.65   72   21   50˚   -13   389   808   LME60UUOP   5   2220   60   +13/-2   90   0/-15   125   0/-0.4   101.7   0/-0.4   3.15   86.5   27.2   54˚   -16   479   1019

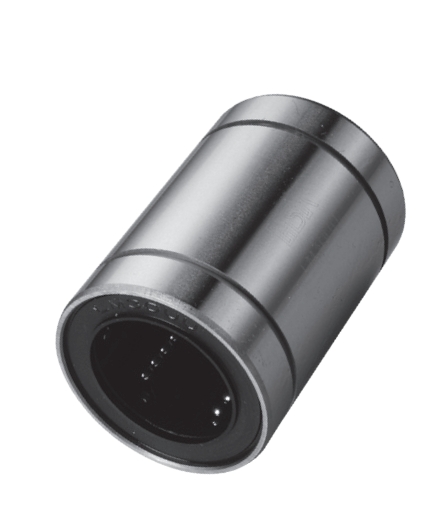

直線軸承LME系列   型     號   主要尺寸及精度 (mm)   徑向間隙(max) μm   基本定格 荷重(kgf0)   動定格 靜定格 C      CO   標準型   鋼珠 條數   重量 (g)   dr (mm)   公差 (μm)   D (mm)   公差 (μm)   L (mm)   公差 (μm)   B (mm)   公差 (μm)   W (mm)   D1 (mm)   LME5UU   4   12   5   +8/0   12   0/-8   22   0/-0.2   14.5   0/-0.2   1.1   11.5   -5   20   27   LME8UU   4   20   8   +8/0   16   0/-8   25   0/-0.2   16.5   0/-0.2   1.1   15.2   -5   27   41   LME12UU   4   41   12   +8/0   22   0/-9   32   0/-0.2   22.9   0/-0.2   1.3   21   -7   51   78   LME16UU   4   57   16   +9/-1   26   0/-9   36   0/-0.2   24.9   0/-0.2   1.3   24.9   -7   58   91   LME20UU   5   91   20   +9/-1   32   0/-11   45   0/-0.2   31.5   0/-0.2   1.6   30.3   -9   88   139   LME25UU   6   215   25   +11/-1   40   0/-11   58   0/-0.3   44.1   0/-0.3   1.85   37.5   -9   100   159   LME30UU   6   325   30   +11/-1   47   0/-11   68   0/-0.3   52.1   0/-0.3   1.85   44.5   -9   159   279   LME40UU   6   705   40   +13/-2   62   0/-13   80   0/-0.3   60.6   0/-0.3   2.15   59   -13   219   409   LME50UU   6   1130   50   +13/-2   75   0/-13   100   0/-0.3   77.6   0/-0.3   2.65   72   -13   389   808   LME60UU   6   2220   60   +13/-2   90   0/-15   125   0/-0.4   101.7   0/-0.4   3.15   86.5   -16   479   1019

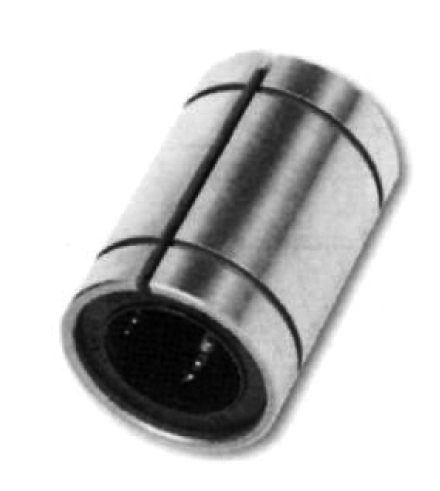

直線軸承LM-AJ系列   型     號   主要尺寸及精度 (mm) 徑向間隙(max) μm 基本定格 荷重(kgf) 動定格 靜定格 C       C   LMAJ型 鋼珠 條數 重量 (g) dr (mm) 公差 (μm) D (mm) 公差 (μm) L (mm) 公差 (μm) B (mm) 公差 (μm) W (mm) D1 (mm) h (mm) LM4UUAJ 4 2 4 0/-8 8 0/-11 12 0/-0.2 - 0/-0.2 - - 1 -5 9 13 LM5UUAJ 4 4 5 0/-8 10 0/-11 15 0/-0.2 10.2 0/-0.2 1.1 9.6 1 -5 17 21 LM6UUAJ 4 8 6 0/-9 12 0/-11 19 0/-0.2 13.5 0/-0.2 1.1 11.5 1 -5 20 27 LM8SUUAJ 4 11 8 0/-9 15 0/-11 17 0/-0.2 11.5 0/-0.2 1.1 14.3 1 -5 17 23 LM8UUAJ 4 16 8 0/-9 15 0/-11 24 0/-0.2 17.5 0/-0.2 1.1 14.3 1 -5 27 41 LM10UUAJ 4 30 10 0/-9 19 0/-13 29 0/-0.2 22 0/-0.2 1.3 18 1 -5 38 55 LM12UUAJ 4 31.5 12 0/-9 21 0/-13 30 0/-0.2 23 0/-0.2 1.3 20 1.5 -5 42 60 LM13UUAJ 4 43 13 0/-9 23 0/-13 32 0/-0.2 23 0/-0.2 1.3 22 1.5 -7 51 78 LM16UUAJ 5 69 16 0/-10 28 0/-13 37 0/-0.2 26.5 0/-0.2 1.6 27 1.5 -7 78 119 LM20UUAJ 5 87 20 0/-10 32 0/-16 42 0/-0.2 30.5 0/-0.2 1.6 30.5 1.5 -9 88 140 LM25UUAJ 6 220 25 0/-10 40 0/-16 59 0/-0.3 41 0/-0.3 1.85 38 2 -9 100 159 LM30UUAJ 6 250 30 0/-10 45 0/-16 64 0/-0.3 44.5 0/-0.3 1.85 43 2.5 -9 159 279 LM35UUAJ 6 390 35 0/-12 52 0/-19 70 0/-0.3 49.5 0/-0.3 2.1 49 2.5 -13 169 319 LM40UUAJ 6 585 40 0/-12 60 0/-19 80 0/-0.3 60.5 0/-0.3 2.1 57 3 -13 219 409 LM50UUAJ 6 1580 50 0/-12 80 0/-19 100 0/-0.3 74 0/-0.3 2.6 76.5 3 -13 389 808 LM60UUAJ 6 2000 60 0/-15 90 0/-22 110 0/-0.3 85 0/-0.3 3.15 86.5 3 -16 479 1019

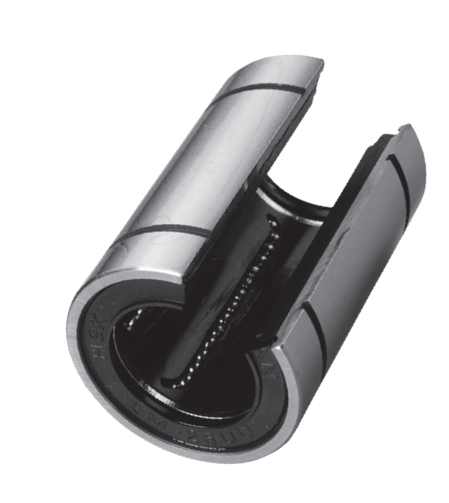

直線軸承LM-OP系列   型     號   主要尺寸及精度 (mm)   徑向間隙(max) μm   基本定格 荷重(kgf)   動定格 靜定格 C      CO   標準型   鋼珠 條數   重量 (g)   dr (mm)   公差 (μm)   D (mm)   公差 (μm)   L (mm)   公差 (μm)   B (mm)   公差 (μm)   W (mm)   D1 (mm)   h1 (mm)   θ   LM16UUOP   4   69   16   0/-10   28   0/-13   37   0/-0.2   26.5   0/-0.2   1.6   27   11   80˚   -7   78   119   LM20UUOP   4   87   20   0/-10   32   0/-16   42   0/-0.2   30.5   0/-0.2   1.6   30.5   11   60˚   -9   88   140   LM25UUOP   5   220   25   0/-10   40   0/-16   59   0/-0.3   41   0/-0.3   1.85   38   12.5   50˚   -9   100   159   LM30UUOP   5   250   30   0/-10   45   0/-16   64   0/-0.3   44.5   0/-0.3   1.85   43   15   50˚   -9   159   279   LM35UUOP   5   390   35   0/-12   52   0/-19   70   0/-0.3   49.5   0/-0.3   2.1   49   17   50˚   -13   169   319   LM40UUOP   5   585   40   0/-12   60   0/-19   80   0/-0.3   60.5   0/-0.3   2.1   57   20   50˚   -13   219   409   LM50UUOP   5   1580   50   0/-12   80   0/-19   100   0/-0.3   74   0/-0.3   2.6   76.5   25   50˚   -13   389   808

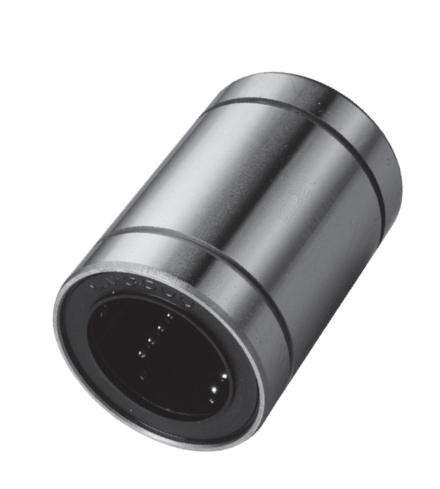

直線軸承LM系列   型      號   主要尺寸及精度 (mm) 徑向間隙(max) μm 基本定格 荷重(kgf) 動定格 靜定格 C      CO   標準型 鋼珠 條數 重量 (g) dr (mm) D (mm) 公差 (μm) L (mm) 公差 (μm) B (mm) 公差 (μm) W (mm) D1 (mm) LM-4 4 2 4 8 0/-11 12 0/-0.2 - 0/-0.2 - - -5 9 13 LM5UU 4 4 5 10 0/-11 15 0/-0.2 10.2 0/-0.2 1.1 9.6 -5 17 21 LM6UU 4 8 6 12 0/-11 19 0/-0.2 13.5 0/-0.2 1.1 11.5 -5 20 27 LM8SUU 4 11 8 15 0/-11 17 0/-0.2 11.5 0/-0.2 1.1 14.3 -5 17 23 LM8UU 4 16 8 15 0/-11 24 0/-0.2 17.5 0/-0.2 1.1 14.3 -5 27 41 LM10UU 4 30 10 19 0/-13 29 0/-0.2 22 0/-0.2 1.3 18 -5 38 55 LM12UU 4 31.5 12 21 0/-13 30 0/-0.2 23 0/-0.2 1.3 20 -5 42 60 LM13UU 4 43 13 23 0/-13 32 0/-0.2 23 0/-0.2 1.3 22 -7 51 78 LM16UU 5 69 16 28 0/-13 37 0/-0.2 26.5 0/-0.2 1.6 27 -7 78 119 LM20UU 5 87 20 32 0/-16 42 0/-0.2 30.5 0/-0.2 1.6 30.5 -9 88 140 LM25UU 6 220 25 40 0/-16 59 0/-0.3 41 0/-0.3 1.85 38 -9 100 159 LM30UU 6 250 30 45 0/-16 64 0/-0.3 44.5 0/-0.3 1.85 43 -9 159 279 LM35UU 6 390 35 52 0/-19 70 0/-0.3 49.5 0/-0.3 2.1 49 -13 169 319 LM40UU 6 585 40 60 0/-19 80 0/-0.3 60.5 0/-0.3 2.1 57 -13 219 409 LM50UU 6 1580 50 80 0/-19 100 0/-0.3 74 0/-0.3 2.6 76.5 -13 389 808 LM60UU 6 2000 60 90 0/-22 110 0/-0.3 85 0/-0.3 3.15 86.5 -16 479 1019

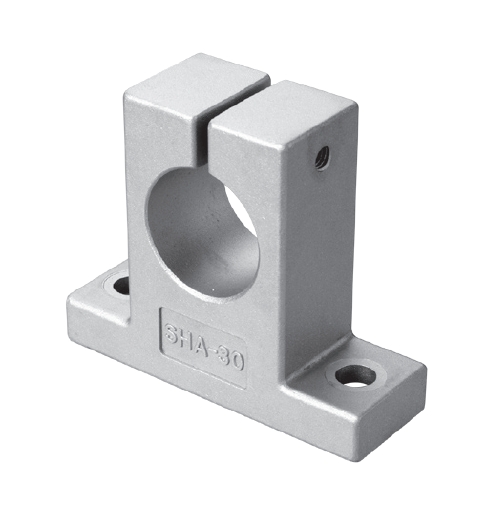

心軸支持座SHA系列   型號   軸心 尺寸 主要尺寸 (mm)   夾聚螺 絲規格   安裝螺 絲規格   重量 (g) h G A B C E F R S T SHA-3 3 20 21 42 14 32.8 6 18 32 5 5.5 M  4 M  5 24 SHA-4 4 20 21 42 14 32.8 6 18 32 5 5.5 M  4 M  5 24 SHA-5 5 20 21 42 14 32.8 6 18 32 5 5.5 M  4 M  5 24 SHA-6 6 20 21 42 14 32.8 6 18 32 5 5.5 M  4 M  5 24 SHA-8 8 20 21 42 14 32.8 6 18 32 5 5.5 M  4 M  5 24 SHA-10 10 20 21 42 14 32.8 6 18 32 5 5.5 M  4 M  5 24 SHA-12 12 23 21 42 14 37.5 6 20 32 5 5.5 M  4 M  5 30 SHA-13 13 23 21 42 14 37.5 6 20 32 5 5.5 M  4 M  5 30 SHA-16 16 27 24 48 16 44 8 25 38 5 5.5 M  4 M  5 40 SHA-20 20 31 30 60 20 51 10 30 45 7.5 6.6 M  5 M  6 70 SHA-25 25 35 35 70 24 60 12 38 56 7 6.6 M  6 M  6 130 SHA-30 30 42 42 84 28 70 12 44 64 10 9 M  6 M  8 180 SHA-35 35 50 49 98 32 82 15 50 74 12 11 M  8 M10 270 SHA-40 40 60 57 114 36 96 15 60 90 12 11 M  8 M10 420 SHA-50 50 70 63 126 40 120 18 74 100 13 14 M12 M12 750
