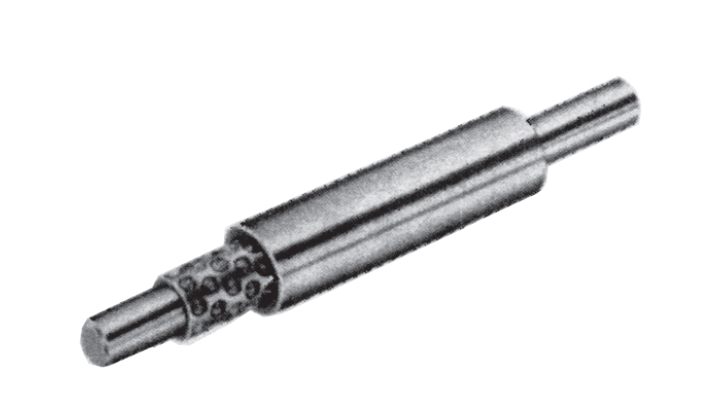

衝程軸承MST型 註）鋼珠保持器的型號、軸承套和ST軸均記載在各型號的尺寸表中。

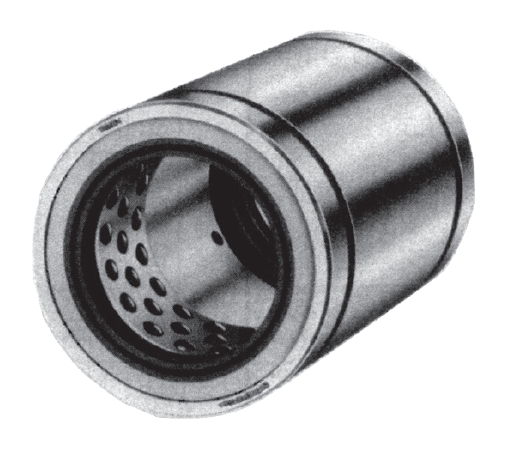

衝程軸承ST···UUB型

衝程軸承ST···UU型

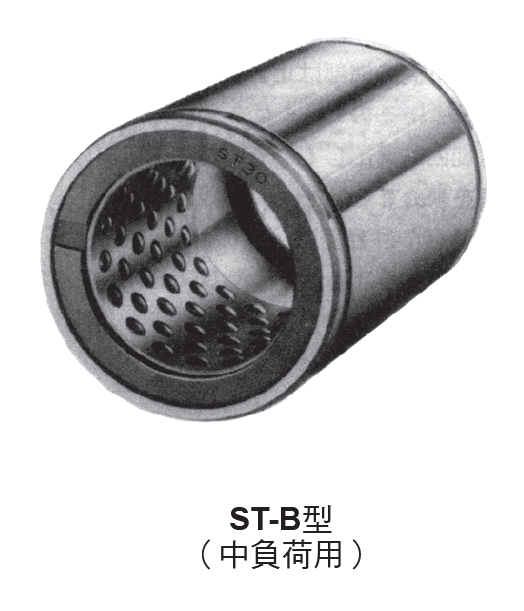

衝程軸承ST-B型

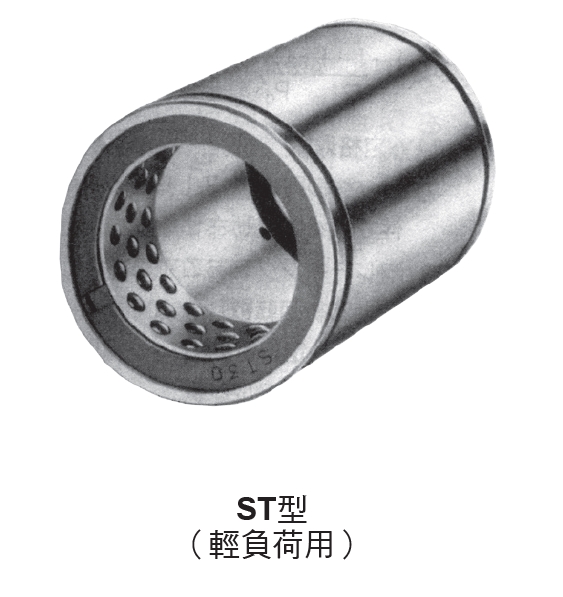

衝程軸承ST型

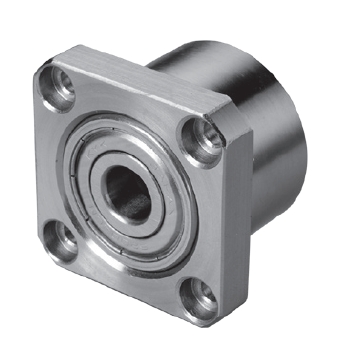

方型軸承座BAFW系列   型號   d   DH7   D1   B   L   H   W   T   PCD   d1   d2   H1   dh   BAFW 10   10   30   36   9   30   54   42   8   44   8   4.5   4.1   24   BAFW 12   12   32   38   10   30   56   43   8   46   8   4.5   4.1   26   BAFW 15   15   35   42   11   35   64   49   10   52   9.5   5.5   5.1   29   BAFW 20   20   47   54   14   45   81   62   11   68   11   6.6   6.1   40   BAFW 25   25   52   60   15   45   94   72   13   78   14   9   8.1   45   BAFW 30   30   62   70   16   50   104   79   13   88   14   9   8.1   55 材質   本體：S45C   軸承：SUJ2／SUS 440C

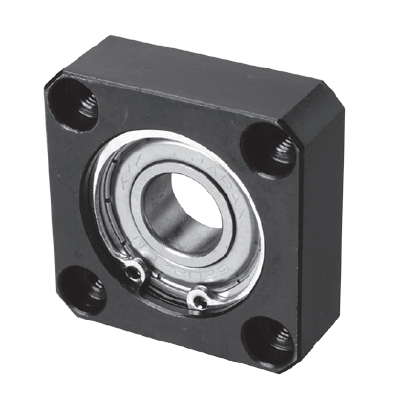

方型軸承座BAF系列   型號   ｄ   DH7   B   H   W   T   dh   PCD   M (D2)   d1   H1   BAF-10   10   30   9   54   42   14   24   44   M  5 (4.3)   8   4.4   BAF-12   12   32   10   56   43   15   26   46   8   4.4   BAF-15   15   35   11   64   49   17   29   52   M  6 (5.2)   9.5   5.4   BAF-20   20   47   14   81   62   20   40   68   M  8 (6.8)   11   6.5   BAF-25   25   52   15   94   72   22   45   78   M10 (8.5)   14   8.6   BAF-30   30   62   16   104   79   23   55   88   14   8.6 材質   本體：S45C   軸承：SUJ2／SUS 440C

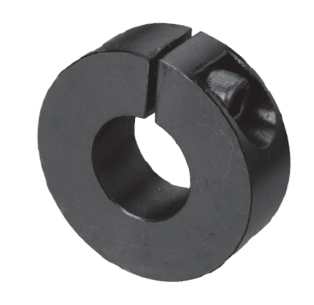

止動塊RSB系列   單位：mm   型號 主要尺寸   夾緊螺絲規格 d D B C W Z RSB-  8 8 30 15 0.5 1.5 10 M6×14 RSB-10 10 35 15 0.5 1.5 12.5 M6×16 RSB-12 12 35 15 0.5 1.5 12.5 M6×16 RSB-13 13 35 15 0.5 1.5 12.5 M6×16 RSB-15 15 40 15 0.5 1.5 - M6×18 RSB-16 16 40 15 0.5 1.5 - M6×18 RSB-20 20 45 15 0.5 1.5 - M6×18 RSB-25 25 50 15 0.5 1.5 - M6×22 RSB-30 30 55 15 1 1.5 - M6×22 RSB-35 35 60 15 1 2 - M6×25 RSB-40 40 70 18 1 2 - M8×28 RSB-45 45 75 18 1 3 - M8×28 RSB-50 50 85 22 1 3 - M10×35 RSB-55 55 90 22 1 3 - M10×35 RSB-60 60 95 22 1 3 - M10×35

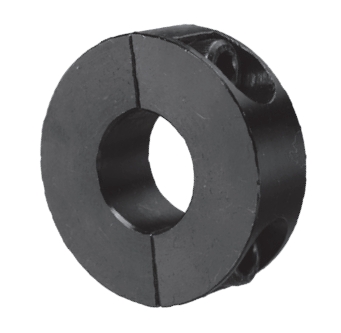

止動塊RSC系列 單位：mm     型號 主要尺寸   夾緊螺絲規格 d D B C W RSC-  8 8 30 15 0.5 1.5 M6×14 RSC-10 10 35 15 0.5 1.5 M6×16 RSC-12 12 35 15 0.5 1.5 M6×16 RSC-13 13 35 15 0.5 1.5 M6×16 RSC-15 15 40 15 0.5 1.5 M6×18 RSC-16 16 40 15 0.5 1.5 M6×18 RSC-20 20 45 15 0.5 1.5 M6×18 RSC-25 25 50 15 0.5 1.5 M6×22 RSC-30 30 55 15 1 1.5 M6×22 RSC-35 35 60 15 1 2 M6×25 RSC-40 40 70 18 1 2 M8×28 RSC-45 45 75 18 1 3 M8×28 RSC-50 50 85 22 1 3 M10×35 RSC-55 55 90 22 1 3 M10×35 RSC-60 60 95 22 1 3 M10×35

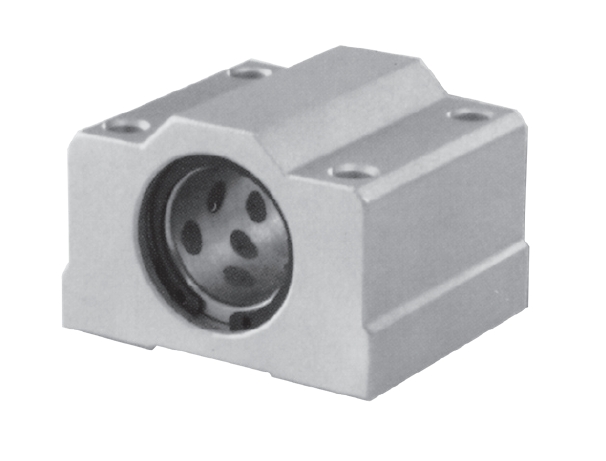

無給油直線軸承座DSC 軸承座方型 內置自潤軸承   銅合金襯套 使用襯套            材質 ‧500#SPB           ‧鋁合金(固定座)   密封圈                 扣環 ‧NBR(UU)            ‧(無UU)  建議軸心容許差： ‧d8：一般用(高負荷) ‧e7：一般用(輕負荷) ‧f8 ：高精度用 ‧g6：高精度用(間歇運轉) PART NO d 公差 W D B H h C L G A SI×1 S2 E DSC-12 DSC-12UU   12 +0.034 0   42   21   30.5   29   15   26   36   25   8   M5×12   M 4   5.75 DSC-16 DSC-16UU   16 +0.034 0   50   25   36   38.5   19   34   44   35   9   M5×12   M 4   7 DSC-20 DSC-20UU   20 +0.041 0   54   27   40   42   21   40   50   36   11   M6×12   M 5   7 DSC-25 DSC-25UU   25 +0.041 0   76   38   54   51.5   26   50   67   41   12   M8×18   M 6   11 DSC-30 DSC-30UU   30 +0.041 0   78   39   58   59.5   30   58   80   49   15   M8×18   M 6   10

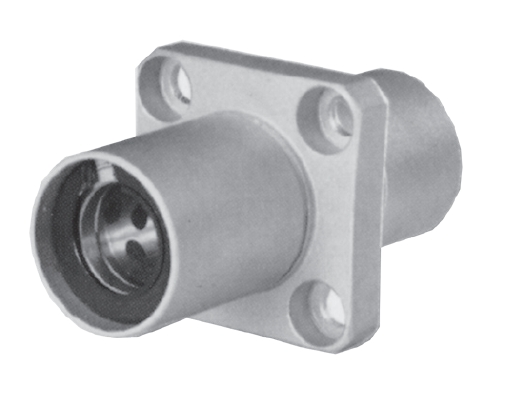

無給油直線軸承座DMKC 中心型 內置自潤軸承   銅合金襯套 使用襯套            材質 ‧500#SPB           ‧鋁合金(固定座)   密封圈                 扣環 ‧NBR(UU)            ‧(無UU)  建議軸心容許差： ‧d8：一般用(高負荷) ‧e7：一般用(輕負荷) ‧f8 ：高精度用 ‧g6：高精度用(間歇運轉) PART NO d 公差 D 公差 L L1 H D1 K F PCD d1 d2 h DMKC-12 DMKC-12UU   12 +0.034 0   21 0 -0.021   57   10   6   42   32   25.5   32   4.5   8   4.1 DMKC-16 DMKC-16UU   16 +0.034 0   28 0 -0.021   70   10   6   48   37   32   37   4.5   8   4.1 DMKC-20 DMKC-20UU   20 +0.041 0   32 0 -0.025   80   10   8   54   42   36   42   5.5   9.5   5.1 DMKC-25 DMKC-25UU   25 +0.041 0   40 0 -0.025   112   10   8   62   50   52   50   5.5   9.5   5.1 DMKC-30 DMKC-30UU   30 +0.041 0   45 0 -0.025   123   10   10   74   58   56.5   60   6.6   11   6.1

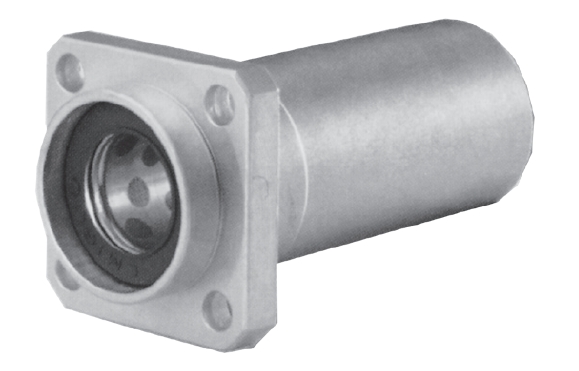

無給油直線軸承座DMKP-L 崁入加長型 內置自潤軸承   銅合金襯套 使用襯套            材質 ‧500#SPB           ‧鋁合金(固定座)   密封圈                 扣環 ‧NBR(UU)            ‧(無UU)  建議軸心容許差： ‧d8：一般用(高負荷) ‧e7：一般用(輕負荷) ‧f8 ：高精度用 ‧g6：高精度用(間歇運轉)     PART NO   d   公差   D   公差 標準 加長   L1   H   D1   K   F   PCD   d1   d2   h L L DMKP-12 DMKP-12UU DMKP-12L DMKP-12LUU   12   +0.034 0   21   0 -0.021   30   57   10   6   42   32   6   32   4.5   8   4.1 DMKP-16 DMKP-16UU DMKP-16L DMKP-16LUU   16   +0.034 0   28   0 -0.021   37   70   10   6   48   37   6   38   4.5   8   4.1 DMKP-20 DMKP-20UU DMKP-20L DMKP-20LUU   20   +0.041 0   32   0 -0.025   42   80   10   8   54   42   8   43   5.5   9.5   5.1 DMKP-25 DMKP-25UU DMKP-25L DMKP-25LUU   25   +0.041 0   40   0 -0.025   59   112   10   8   62   50   8   51   5.5   9.5   5.1 DMKP-30 DMKP-30UU DMKP-30L DMKP-30LUU   30   +0.041 0   45   0 -0.025   64   123   10   10   74   58   10   60   6.6   11   6.1

無給油直線軸承座DMKP 崁入型 內置自潤軸承   銅合金襯套 使用襯套            材質 ‧500#SPB           ‧鋁合金(固定座)   密封圈                 扣環 ‧NBR(UU)            ‧(無UU)  建議軸心容許差： ‧d8：一般用(高負荷) ‧e7：一般用(輕負荷) ‧f8 ：高精度用 ‧g6：高精度用(間歇運轉)     PART NO   d   公差   D   公差 標準 加長   L1   H   D1   K   F   PCD   d1   d2   h L L DMKP-12 DMKP-12UU DMKP-12L DMKP-12LUU   12   +0.034 0   21   0 -0.021   30   57   10   6   42   32   6   32   4.5   8   4.1 DMKP-16 DMKP-16UU DMKP-16L DMKP-16LUU   16   +0.034 0   28   0 -0.021   37   70   10   6   48   37   6   38   4.5   8   4.1 DMKP-20 DMKP-20UU DMKP-20L DMKP-20LUU   20   +0.041 0   32   0 -0.025   42   80   10   8   54   42   8   43   5.5   9.5   5.1 DMKP-25 DMKP-25UU DMKP-25L DMKP-25LUU   25   +0.041 0   40   0 -0.025   59   112   10   8   62   50   8   51   5.5   9.5   5.1 DMKP-30 DMKP-30UU DMKP-30L DMKP-30LUU   30   +0.041 0   45   0 -0.025   64   123   10   10   74   58   10   60   6.6   11   6.1

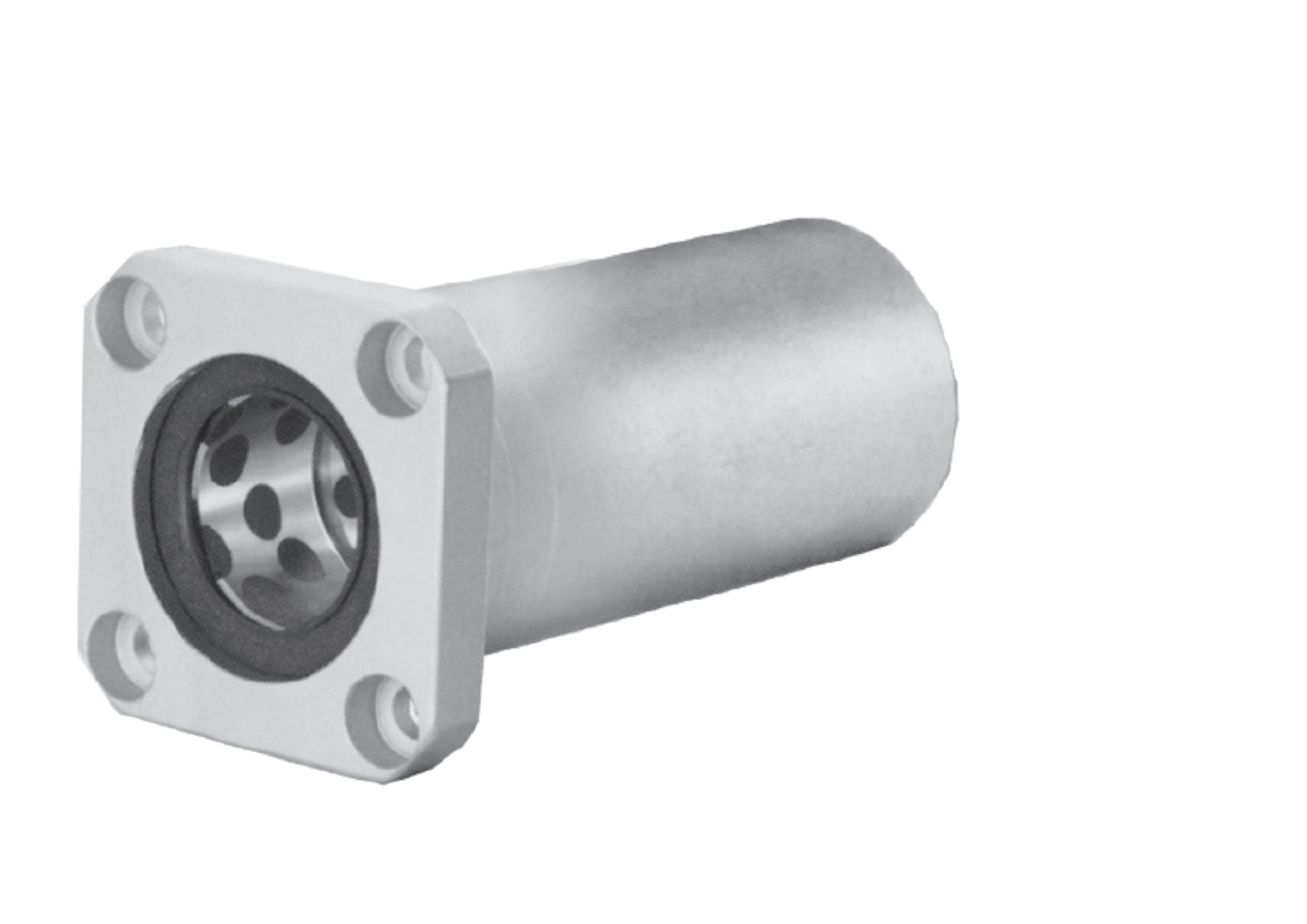

無給油直線軸承座DMK-L 加長型 使用襯套            材質 ‧500#SPB           ‧鋁合金(固定座)   密封圈                 扣環 ‧NBR(UU)            ‧(無UU)  建議軸心容許差： ‧d8：一般用(高負荷) ‧e7：一般用(輕負荷) ‧f8 ：高精度用 ‧g6：高精度用(間歇運轉)   PART NO   d   公差   D   公差 標準 加長   L1   H   D1   K   PCD   d1   d2   h L L DMK-12 DMK-12UU DMK-12L DMK-12LUU   12   +0.034 0   21   0 -0.021   30   57   10   6   42   32   32   4.5   8   4.1 DMK-16 DMK-16UU DMK-16L DMK-16LUU   16   +0.034 0   28   0 -0.021   37   70   10   6   48   37   38   4.5   8   4.1 DMK-20 DMK-20UU DMK-20L DMK-20LUU   20   +0.041 0   32   0 -0.025   42   80   10   8   54   42   43   5.5   9.5   5.1 DMK-25 DMK-25UU DMK-25L DMK-25LUU   25   +0.041 0   40   0 -0.025   59   112   10   8   62   50   51   5.5   9.5   5.1 DMK-30 DMK-30UU DMK-30L DMK-30LUU   30   +0.041 0   45   0 -0.025   64   123   10   10   74   58   60   6.6   11   6.1

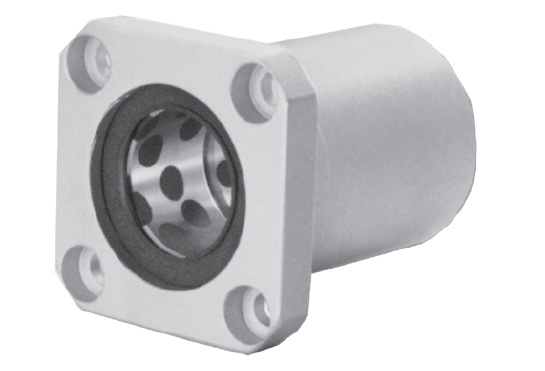

無給油直線軸承座DMK 標準型 內置自潤軸承   銅合金襯套 使用襯套            材質 ‧500#SPB           ‧鋁合金(固定座)   密封圈                 扣環 ‧NBR(UU)            ‧(無UU)  建議軸心容許差： ‧d8：一般用(高負荷) ‧e7：一般用(輕負荷) ‧f8 ：高精度用 ‧g6：高精度用(間歇運轉)   PART NO   d   公差   D   公差 標準 加長   L1   H   D1   K   PCD   d1   d2   h L L DMK-12 DMK-12UU DMK-12L DMK-12LUU   12   +0.034 0   21   0 -0.021   30   57   10   6   42   32   32   4.5   8   4.1 DMK-16 DMK-16UU DMK-16L DMK-16LUU   16   +0.034 0   28   0 -0.021   37   70   10   6   48   37   38   4.5   8   4.1 DMK-20 DMK-20UU DMK-20L DMK-20LUU   20   +0.041 0   32   0 -0.025   42   80   10   8   54   42   43   5.5   9.5   5.1 DMK-25 DMK-25UU DMK-25L DMK-25LUU   25   +0.041 0   40   0 -0.025   59   112   10   8   62   50   51   5.5   9.5   5.1 DMK-30 DMK-30UU DMK-30L DMK-30LUU   30   +0.041 0   45   0 -0.025   64   123   10   10   74   58   60   6.6   11   6.1

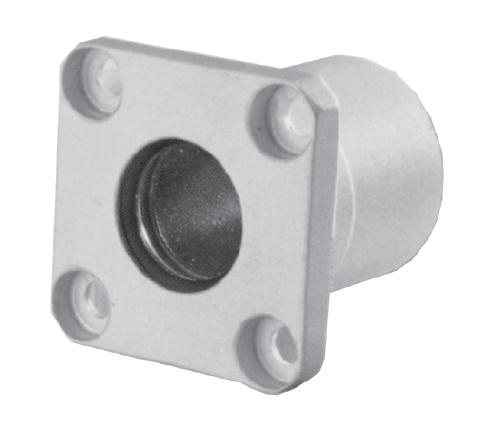

無給油直線軸承座TMK 標準型 內置乾式軸承DU襯套 使用襯套            材質 ‧DU                    ‧鋁合金(固定座)   密封圈 ‧NBR(0型環)   建議軸心容許差：   ∮12 -0.025   ∮16 -0.025 -0.043 -0.043   ∮20 -0.025   ∮25 -0.025 -0.046 -0.046   ∮30 -0.025 -0.050 PART NO d 公差 D 公差 L L1 H D1 K PCD d1 d2 h   TMK-12UU   12 +0.068 0   21 0 -0.016   30   10   6   42   32   32   4.5   8   4.1   TMK-16UU   16 +0.068 0   28 0 -0.016   37   10   6   48   37   38   4.5   8   4.1   TMK-20UU   20 +0.081 0   32 0 -0.019   42   10   8   54   42   43   5.5   9.5   5.1   TMK-25UU   25 +0.081 0   40 0 -0.019   59   10   8   62   50   51   5.5   9.5   5.1   TMK-30UU   30 +0.085 0   45 0 -0.019   64   10   10   62   50   51   6.6   11   6.1

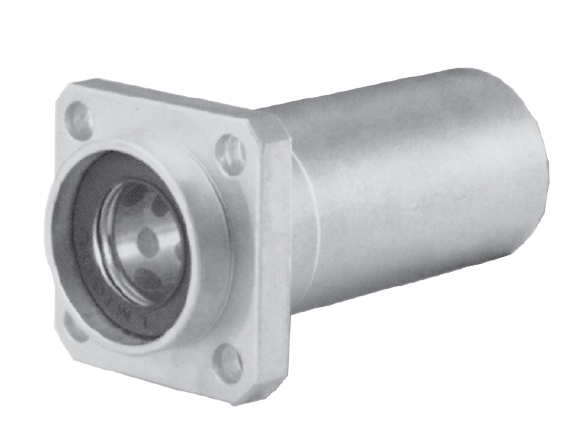

無給油直線軸承座銅合金500#SPB型 特長   ‧無給油的狀態，下可達到高負載低速運轉 ‧在反覆運動，啟動停止次數頻繁的部位，能發揮其優異的耐磨特 性 ‧適合於節省空間，又可承受力拒負載 ‧低成本，適合各種食品產業、自動化產業   適用範圍 各種定位承載裝置、氣壓機械、電腦週邊設備、包裝機械、食品機 械、自動化產業等等。 概要 容許最高負載 潤滑條件 容許最高速度 容許最高PV值 N/mm kef/cm m/s m/min N/mm.m/s kgf/cm.m/min 29.0 *98 296 *1000 無潤滑 0.5 30 1.65 1010 定期潤滑   1.0   60   3.25   1990

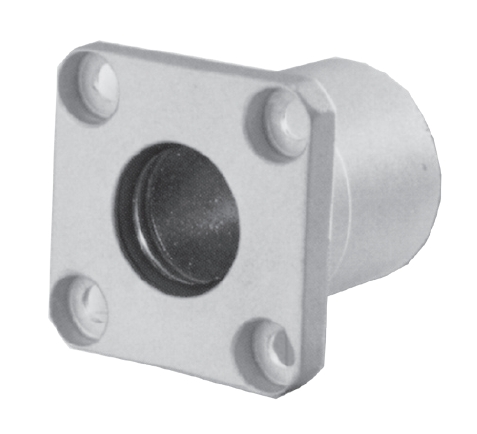

無給油直線軸承座複合層DU型 特長   ‧經濟效益佳，耐蝕性、空間位置小 ‧設計及組裝容易，其底座為全鋁合金及輕量化設計 ‧適合於節省空間 ‧低成本，適合各種產業     適用範圍 各種定位承載裝置、氣壓機械、電腦週邊設備、繪圖設備、裝配機 械，易生鏽即有水氣結構包裝機械、食品機械、自動化產業等等。 概要 容許最高負載 容許最高速度 容許最高PV值 N/mm kef/cm m/s m/min N/mm.m/s kgf/cm.m/min 49.0 *137 500 *1400   0.65   39   3.60   2200

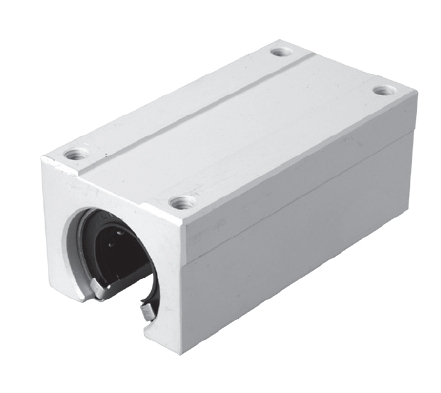

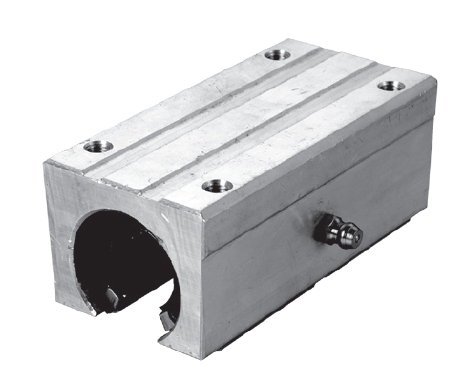

開口型直線軸承座SME NL系列 單位：mm   型號 h   主要尺寸   安裝尺寸   支持座襯套   重量 (g)   h   E   W   L   F   T   G   h1   θ   B   C   S×l   型號   基本額定荷重 (C)    (CO)   SME16NLUU   20   22.5   45   85   33   9   7.5   10   80°   32   60   M5×12   LM 16UU-OP×2   125   240   300   SME20NLUU   23   24   48   95   39   11   7.5   10   60°   35   70   M6×12   LM 20UU-OP×2   143   280   400   SME25NLUU   27   30   60   130   47   14   7.5   11.5   50°   40   90   M6×12   LM 25UU-OP×2   159   320   900   SME30NLUU   33   35   70   140   56   15   7.5   14   50°   50   100   M8×18   LM 30UU-OP×2   254   560   1260

開口型直線軸承座SME L系列 單位：mm     型號   主要尺寸   安裝尺寸   支持座襯   重量 (g)   h   E   W   L   F   T   h1   θ   B   C   S×l   型號   基本額定荷重 (C)    (CO)   SME16LUU   20   22.5   45   82   33   9   10   80°   32   68   M5×12   LM16UU-OP×2   125   240   300   SME20LUU   23   24   48   92   39   11   10   60°   35   78   M6×12   LM20UU-OP×2   143   280   400   SME25LUU   27   30   60   124   47   14   11.5   50°   40   100   M6×12   LM25UU-OP×2   159   320   900   SME30LUU   33   35   70   134   56   15   14   50°   50   115   M8×18   LM30UU-OP×2   254   560   1260   SME35LUU   37   40   80   150   63   18   16   50°   55   126   M8×18   LM35UU-OP×2   270   640   1850
