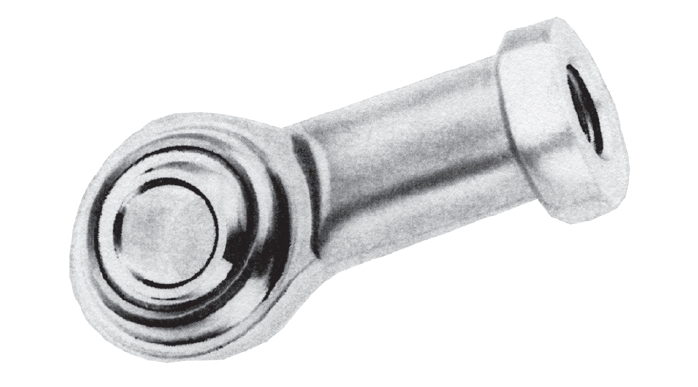

端桿、球面軸承NHS-T型無潤滑型     型號 外部尺寸 螺紋   S1   JIS等級2 夾持器尺寸   長度   L   直徑   D 寬度 B1 0 -0.1   W   0 -0.2   D1   D2   B   +0.1 -0.4 NHS 3T 27 12 6 M3×0.5 7 6.5 8 4.5 NHS 4T 31 14 7 M4×0.7 8 8 9.5 5.3 NHS 5T 35 16 8 M5×0.8 9 9 11 6 NHS 6T 39 18 9 M6×1 11 10 13 6.75 NHS 8T 47 22 12 M8×1.25 14 12.5 16 9 NHS 10T 56 26 14 M10×1.5 17 15 19 10.5 NHS 12T 65 30 16 M12×1.75 19 17.5 22 12 NHS 14T 74 34 19 M14×2 22 20 25 13.5 NHS 16T 83 38 21 M16×2 22 22 27 15 NHS 18T 92 42 23 M18×1.5 27 25 31 16.5 NHS 20T 100 46 25 M20×1.5 30 27.5 34 18 NHS 22T 109 50 28 M22×1.5 32 30 37 20 材料                                                                             夾持器        ：S35C（鍍鉻處理） 球面內環      ：SUJ2，58HRC以上 （除內環內表面外鍍硬鉻） 滾珠襯套      ：自潤性合成樹脂 與軸的配合  使用條件  軸的尺寸公差 正常負荷 h7 方向不定負荷 p6   單位：mm   夾持器尺寸   球面內環尺寸   容許傾斜角 靜徑向 作用負荷 Cs   N   質量     g L1 L2 l d   H7 滾珠直徑   Da mm(英寸) d1 C α1° α2° α3° 21 3 10 3 9.525(3/8) 7.4 0.3 8 10 42 1570 6.5 24 4 12 4 10.3197(13/32) 7.6 0.3 9 11 35 2250 10 27 4 14 5 11.112(7/16) 7.7 0.3 8 13 30 3920 16.5 30 5 14 6 12.7(1/2) 9 0.3 8 13 30 5000 25 36 5 17 8 15.875(5/8) 10.4 0.5 8 14 25 7450 43 43 6.5 21 10 19.05(3/4) 12.9 0.5 8 14 25 9410 72 50 6.5 24 12 22.225(7/8) 15.4 0.5 8 13 25 11000 107 57 8 27 14 25.4(1) 16.9 0.7 10 16 24 15200 160 64 8 33 16 28.575(1 1/8) 19.4 0.7 9 15 24 20200 210 71 10 36 18 31.75(1 1/4) 21.9 0.7 9 15 24 25200 295 77 10 40 20 34.925(1 3/8) 24.4 0.7 9 15 24 27800 380 84 12 43 22 38.1(1 1/2) 25.8 0.7 10 15 23 35900 490 間隙                                                                          單位：mm                    徑向間隙 0.035以下 軸向間隙 0.1以下 潤滑封入潤滑劑再使用。夾持器上有潤滑孔和油槽， 可在必要時通過油嘴補充油脂。   左手螺紋的識別 如果內螺紋是左手螺紋，加上"L"標記。實際產品的夾持器上會標識"L"標記。

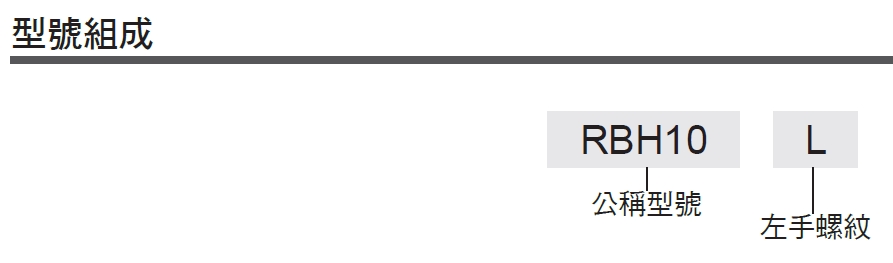

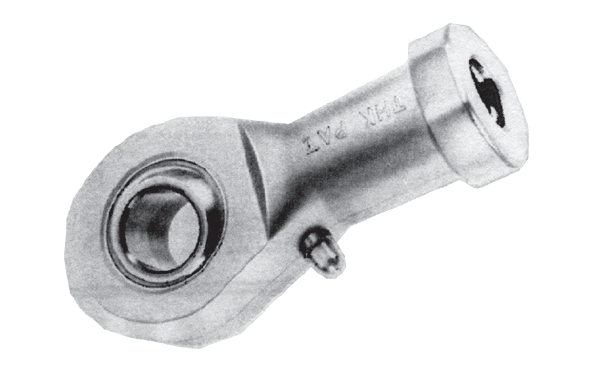

端桿、球面軸承RBH型 壓鑄法、低價格型     型號 外部尺寸 螺紋   S1   JIS等級2 夾持器尺寸   長度   L   直徑   D 寬度 B1 0 -0.1   W   0 -0.3   D1   D2   B RBH 5 35.5 17 8 M5×0.8 9 9 11 6 RBH 6 39.7 19.5 9 M6×1 11 10 13 6.75 RBH 8 48 24 12 M8×1.25 14 12.5 16 9 RBH 10 57 28 14 M10×1.5 17 15 19 10.5 RBH 12 66 32 16 M12×1.75 19 17.5 22 12 RBH 14 75 36 19 M14×2 22 20 25 13.5 RBH 16 84 40 21 M16×2 22 22 27 15 RBH 18 93.5 45 23 M18×1.5 27 25 31 16.5 RBH 20 101.5 49 25 M20×1.5 30 27.5 34 18 RBH 22 111 54 28 M22×1.5 32 30 37 20 材料                                                                              夾持器        ：高強度鋅合金   球面內環      ：SUJ2，58HRC以上   （除內環內表面外鍍硬鉻） 與軸的配合   使用條件   軸的尺寸公差 正常負荷 h7 方向不定負荷 p6       夾持器尺寸     油嘴   球面內環尺寸   容許傾斜角 靜徑向 作用負荷 Cs   N   質量     g L1 L2 l d   H7 滾珠直徑   Da mm(英寸) d1 C α1° α2° α3° 27 4 16           PB107 5 11.112(7/16) 7.7 0.3 8 13 30 5490 16 30 5 16 6 12.7(1/2) 9 0.3 8 13 30 6760 21 36 5 19 8 15.875(5/8) 10.4 0.5 8 14 25 9610 43 43 6.5 23 10 19.05(3/4) 12.9 0.5 8 14 25 13000 68 50 6.5 27 12 22.225(7/8) 15.4 0.5 8 13 25 16400 100 57 8 30 14 25.4(1) 16.9 0.7 10 16 24 20200 142 64 8 36 16 28.575(1 1/8) 19.4 0.7 9 15 24 24600 185 71 10 40 18 31.75(1 1/4) 21.9 0.7 9 15 24 28800 265 77 10 43 20 34.925(1 3/8) 24.4 0.7 9 15 24 33600 334 84 12 47 22 38.1(1 1/2) 25.8 0.7 10 15 23 40400 454 間隙                                                                           單位：mm                    徑向間隙 0.035以下 軸向間隙 0.1以下 潤滑 封入潤滑劑再使用。夾持器上有潤滑孔和油槽， 可在必要時通過油嘴補充油脂。   左手螺紋的識別 如果內螺紋是左手螺紋，加上"L"標記。實際產品的夾持器上會標識"L"標記。

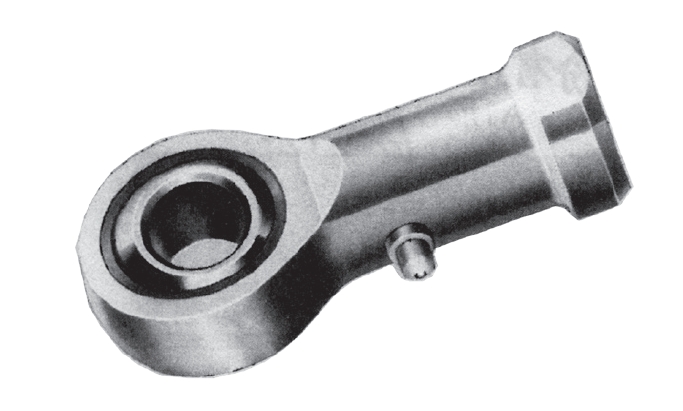

端桿、球面軸承PHS型 內螺紋型     型號 外部尺寸 螺紋   S1   JIS等級2 夾持器尺寸   長度   L   直徑   D 寬度 B1 0 -0.1   W   0 -0.2   D1   D2   B   ±0.1 PHS 5 35 16 8 M5×0.8 9 9 11 6 PHS 6 39 18 9 M6×1 11 10 13 6.75 PHS 8 47 22 12 M8×1.25 14 12.5 16 9 PHS 10 56 26 14 M10×1.5 17 15 19 10.5 PHS 12 65 30 16 M12×1.75 19 17.5 22 12 PHS 14 74 34 19 M14×2 22 20 25 13.5 PHS 16 83 38 21 M16×2 22 22 27 15 PHS 18 92 42 23 M18×1.5 27 25 31 16.5 PHS 20 100 46 25 M20×1.5 30 27.5 34 18 PHS 22 109 50 28 M22×1.5 32 30 37 20 PHS 25 124 60 31 M24×2 36 33.5 42 22 PHS 30 145 70 37 M30×2 41 40 50 25 材料                                                                             夾持器        ：S35C（鍍鉻處理） 球面內環      ：SUJ2，58HRC以上 （除內環內表面外鍍硬鉻） 滾球襯套      ：特珠銅合金 與軸的配合 使用條件 軸的尺寸公差 正常負荷 h7 方向不定負荷 p6 單位：mm     夾持器尺寸     油嘴   球面內環尺寸   容許傾斜角 靜徑向 作用負荷 Cs   N   質量     g L1 L2 l d   H7 滾珠直徑   Da mm(英寸) d1 C α1° α2° α3° 27 4 14           PB107 5 11.112(7/16) 7.7 0.3 8 13 30 5590 16.5 30 5 14 6 12.7(1/2) 9 0.3 8 13 30 6860 25 36 5 17 8 15.875(5/8) 10.4 0.5 8 14 25 9800 43 43 6.5 21 10 19.05(3/4) 12.9 0.5 8 14 25 13200 72 50 6.5 24 12 22.225(7/8) 15.4 0.5 8 13 25 16700 107 57 8 27 14 25.4(1) 16.9 0.7 10 16 24 20600 160 64 8 33 16 28.575(1 1/8) 19.4 0.7 9 15 24 25000 210 71 10 36 18 31.75(1 1/4) 21.9 0.7 9 15 24 29400 295 77 10 40 20 34.925(1 3/8) 24.4 0.7 9 15 24 34300 380 84 12 43 22 38.1(1 1/2) 25.8 0.7 10 15 23 41200 490 94 12 48   A-M6F 25 42.862(1 11/16) 29.6 0.8 9 15 23 72500 750 110 15 56 30 50.8(2) 34.8 0.8 10 17 23 92200 1130 間隙                                                                           單位：mm                    徑向間隙 0.035以下 軸向間隙 0.1以下 潤滑 封入潤滑劑再使用。夾持器上有潤滑孔和油槽 可在必要時通過油嘴補充油脂。   左手螺紋的識別 如果內螺紋是左手螺紋，加上"L"標記。實際產品的夾持器上會標識"L"標記。

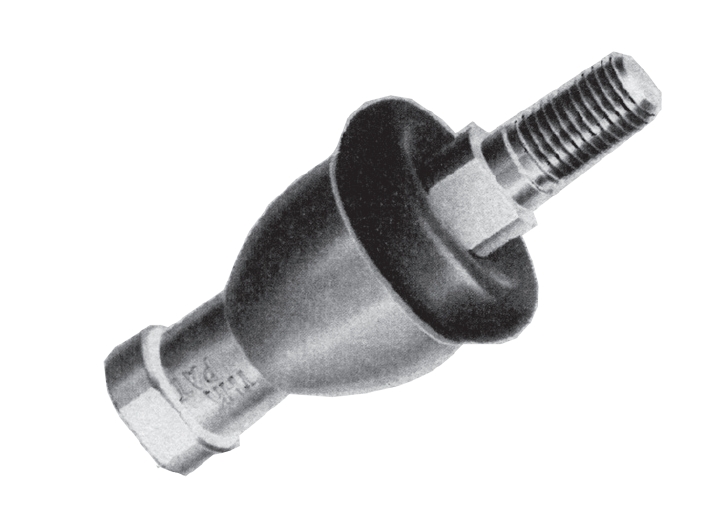

端桿、球面軸承RBI型   型號 外部尺寸 螺紋 S1   JIS等級2 夾持器尺寸 軸徑d2 h9 長度   L 直徑   D L1 L2 l D1 D2 W 0 -0.3 RBI 5D 46 17 M5×0.8 24 4 12 9 11 9 5 RBI 6D 55.2 20 M6×1 28 5 15 10 13 11 6 RBI 8D 65 24 M8×1.25 32 5 16 12.5 16 14 8 RBI 10D 74.5 28 M10×1.25 35 6.5 18 15 19 17 10 RBI 10BD 80.5 28 M10×1.5 35 6.5 18 15 19 17 10 RBI 12D 84 32 M12×1.25 40 6.5 20 17.5 22 19 12 RBI 12BD 91 32 M12×1.75 40 6.5 20 17.5 22 19 12 RBI 14D 103 36 M14×1.5 45 8 25 20 25 22 14 RBI 14BD 109 36 M14×2 45 8 25 20 25 22 14 RBI 16D 112 40 M16×1.5 50 8 27 22 27 22 16 RBI 16BD 118 40 M16×2 50 8 27 22 27 22 16 RBI 18D 130.5 45 M18×1.5 58 10 32 25 31 27 18 RBI 20D 133 45 M20×1.5 63 10 38 27.5 34 30 20 RBI 22D 145 50 M22×1.5 70 12 43 30 37 32 22 材料 夾持器          ：高強度鋅合金 帶球連桿      ：軸承用鋼球硬度：650Hv或以上                        連桿S35C    鍍鉻處理 橡膠套          ：NBR類特殊合成橡膠 球窩間隙 軸直角方向  ：0.03mm以下 軸向              ：0.1mm以下 帶球連桿配合孔的公差 推薦使用H10。 單位：mm   帶球連桿尺寸 橡膠套   d5 滾珠直徑   Da 容許傾斜角   2θ° 外加靜負荷 屈服應力 強度Pk N 質量   g M1 M2   ±0.3 l1 W1 0 -0.3 d4 拉伸CS N 壓縮CS N 22 11 8 7 9 20 11.112 25 5690 11400 2840 25 27.2 12.2 11 8 10 20 12.7 25 7450 14900 3730 40 33 16 12 10 12 24 15.875 25 11700 23200 5880 75 39.5 19.5 15 11 14 30 19.05 25 16800 33500 8430 120 45.5 19.5 21 11 14 30 19.05 25 16800 33500 8430 123 44 21 17 17 19 32 22.225 25 22800 45600 11400 185 51 21 24 17 19 32 22.225 25 22800 45600 11400 190 58 23.5 22 17 19 38 25.4 17 29800 59600 14900 275 64 23.5 28 17 19 38 25.4 17 29800 59600 14900 280 62 25.5 23 19 22 44 25.4 17 29800 59600 14900 360 68 25.5 29 19 22 44 25.4 17 29800 59600 14900 370 72.5 31 25 20 23 45 28.575 17 37700 75400 18900 535 70 29 25 24 29 50 28.575 10 37700 75400 18900 570 75 33 26 24 27 52 31.75 10 46600 93100 23500 755 （註）沒有橡膠套的型號的容許傾斜角大約大5°。 屈服應力強度 表示下圖方向的強度。 潤滑 橡膠套內封入鋰皂組別2號潤滑脂。   左手螺紋的識別 如果內螺紋是左手螺紋，加上 " L " 標記。 實際產品的夾持器上會標識 " L " 標記。

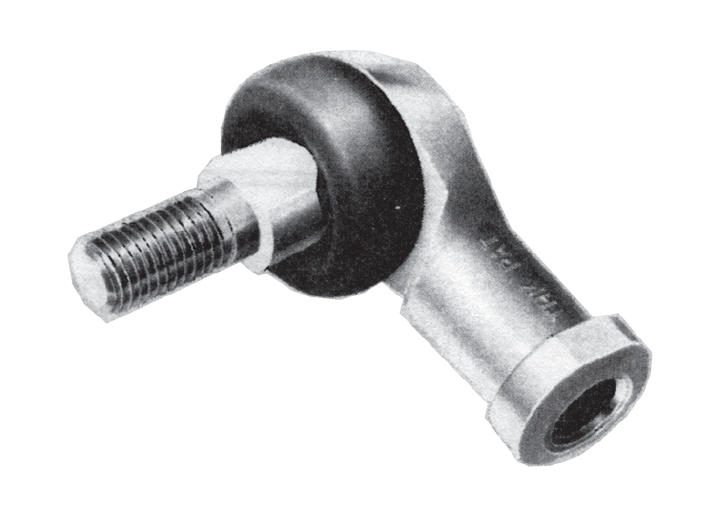

端桿、球面軸承RBL型   型號 外部尺寸 螺紋 S1   JIS等級2 夾持器尺寸 長度   L 直徑   D 高度   M L1 L2 l D1 D2 W 0 -0.3 RBL 5D 35 16 29 M5×0.8 27 4 14 9 11 9 RBL 6D 40 19 35.5 M6×1 30 5 14 10 13 11 RBL 8D 48 23 42.5 M8×1.25 36 5 17 12.5 16 14 RBL 10D 57 27 50.5 M10×1.25 43 6.5 21 15 19 17 RBL 10BD 57 27 56.5 M10×1.5 43 6.5 21 15 19 17 RBL 12D 66 31 57.5 M12×1.25 50 6.5 25 17.5 22 19 RBL 12BD 66 31 64.5 M12×1.75 50 6.5 25 17.5 22 19 RBL 14D 75 35 73.5 M14×1.5 57 8 26 20 25 22 RBL 14BD 75 35 79.5 M14×2 57 8 26 20 25 22 RBL 16D 84 39 79.5 M16×1.5 64 8 32 22 27 22 RBL 16BD 84 39 85.5 M16×2 64 8 32 22 27 22 RBL 18D 93 44 90 M18×1.5 71 10 34 25 31 27 RBL 20D 99 44 90 M20×1.5 77 10 35 27.5 34 30 RBL 22D 109 50 95 M22×1.5 84 12 41 30 37 32 （註）用淺色字體表示的型號是準標準品。建議使用B-836上的BL型。 材料 夾持器      ：高強度鋅合金 帶球連桿  ：輕滲碳鋼球：650Hv或以上                      連桿S35C  鍍鉻處理 橡膠套      ：NBR類特殊合成橡膠 球窩間隙 軸直角方向  ：0.02～0.06mm 軸向              ：0.3mm以下 帶球連桿配合孔的公差 推薦使用H10。 單位：mm   帶球連桿尺寸 橡膠套   d 偏心度   σ 滾珠直徑   Da 容許傾斜角   2θ° 外加靜負荷   Cs   N 屈服應力強度Pk N 質量   g d2   h9 M1 M2   ±0.3 l1 W1 0 -0.3 d4 5 21 10 8 7 9 19 1 11.112 45 9220 2250 24 6 26 11 11 8 10 20 1.2 12.7 45 12100 3530 37 8 31 14 12 10 12 24 2 15.875 45 19100 6570 67 10 37 17 15 11 14 30 2.5 19.05 45 27500 10700 110 10 43 17 21 11 14 30 2.5 19.05 45 27500 10700 113 12 42 19 17 17 19 32 2 22.225 45 37500 16400 165 12 49 19 24 17 19 32 2 22.225 45 37500 16400 170 14 56 21.5 22 17 19 38 2 25.4 45 48900 19800 255 14 62 21.5 28 17 19 38 2 25.4 45 48900 19800 260 16 60 23.5 23 19 22 44 2 25.4 35 48900 26900 335 16 66 23.5 29 19 22 44 2 25.4 35 48900 26900 340 18 68 26.5 25 20 23 48 4.5 28.575 35 61900 33300 465 20 68 27 25 24 29 50 2 28.575 35 61900 45900 540 22 70 28 26 24 27 54 5 31.75 27 75400 48000 715 （註）沒有橡膠套的型號的容許傾斜角大約大5°。 屈服應力強度 表示下圖方向的強度。 潤滑 橡膠套和蓋內封入鋰皂組別2號潤滑脂。   左手螺紋的識別 如果內螺紋是左手螺紋，加上 " L " 標記。 實際產品的板手施力平面上會標識 " L " 標記。

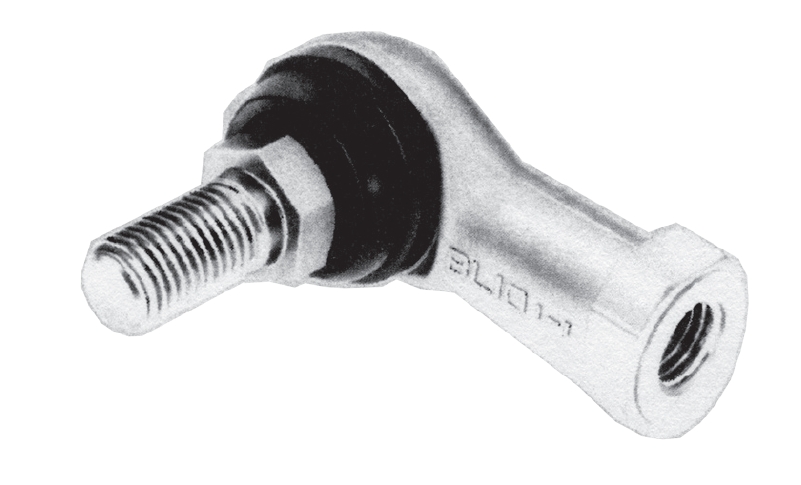

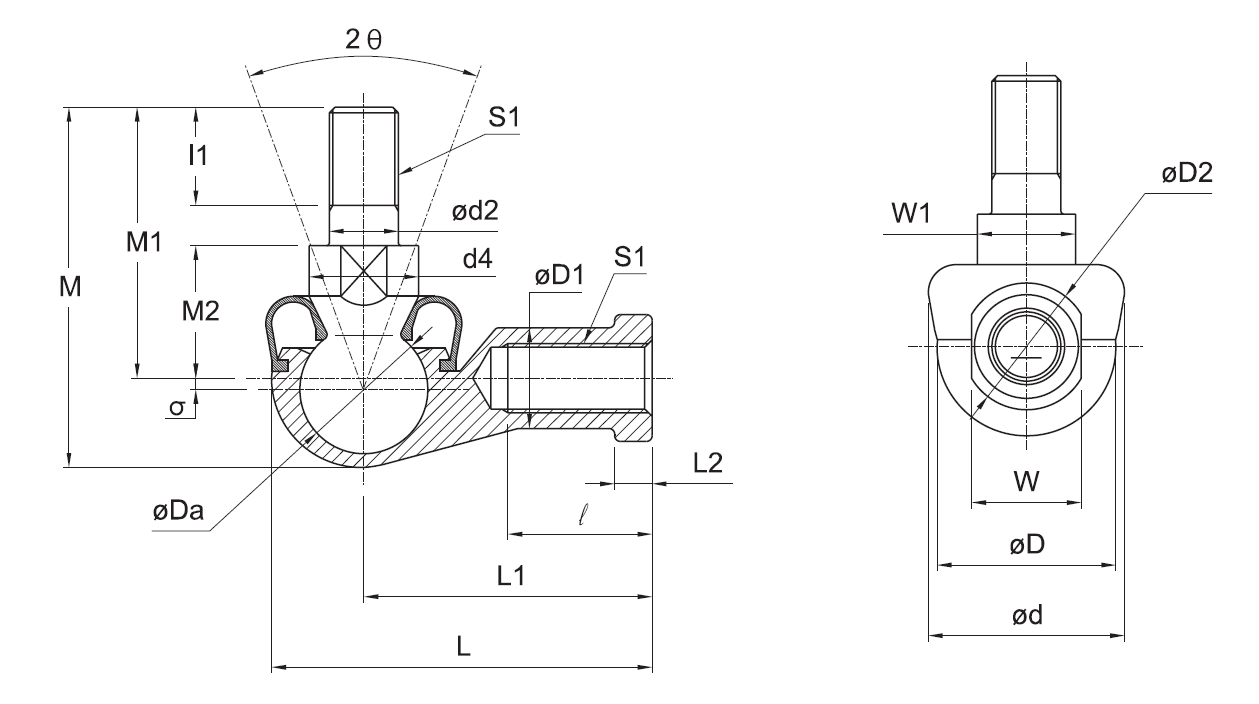

端桿、球面軸承BL型   型號 外部尺寸 螺紋 S1   JIS等級2 夾持器尺寸 長度   L 直徑   D 高度   M L1 l L2 D1 D2 W 0 -0.3 BL 6D 38 16 32.6 M6×1 30 16 5 10 13 11 BL 8D 45.5 19 38.6 M8×1.25 36 19 6 12.5 16 14 BL 10D 55.5 25 46.3 M10×1.25 43 23 7 14.5 19 17 BL 10BD 55.5 25 52.3 M10×1.5 43 23 7 14.5 19 17 BL 12D 64.5 29 52.7 M12×1.25 50 26 8 17.5 22 19 BL 12BD 64.5 29 59.7 M12×1.75 50 26 8 17.5 22 19 BL 14D 74 34 68.4 M14×1.5 57 30 10 20 25 22 BL 14BD 74 34 74.4 M14×2 57 30 10 20 25 22 BL 16D 83 38 74 M16×1.5 64 34 11 22 27 24 BL 16BD 83 38 80 M16×2 64 34 11 22 27 24 材料 夾持器：高強度鋅合金 帶球連桿      ：輕滲碳鋼球：650Hv或以上 連桿S35C（20～28HRC）鍍鉻處理 橡膠套：NBR類特殊合成橡膠 球窩間隙 軸直角方向  ：0.02～0.06mm 軸向：0.3mm以下 帶球連桿配合孔的公差 推薦使用H10。 單位：mm   帶球連桿尺寸 滾珠直徑   Da 容許傾斜角   2θ° 外加靜負荷   Cs   N 屈服應力強度   Pk   N 質量   g d2   h9 M1 M2   ±0.3 l1 六角孔 B 0 -0.3 d4 6 26 11 11 10 11.6 11.112 40 9900 3920 26 8 31 14 12 12 13.8 12.7 40 12500 6570 49 10 37 17 15 14 16.2 15.875 40 18300 11300 87 10 43 17 21 14 16.2 15.875 40 18300 11300 90 12 42 19 17 17 19.6 19.05 40 26700 16400 143 12 49 19 24 17 19.6 19.05 40 26700 16400 148 14 56 21.5 22 19 21.9 22.225 40 36400 19800 235 14 62 21.5 28 19 21.9 22.225 40 36400 19800 245 16 60 23.5 23 22 25.4 22.225 30 36400 26900 315 16 66 23.5 29 22 25.4 22.225 30 36400 26900 325 屈服應力強度 表示下圖方向的強度。 潤滑 橡膠套和蓋內封入鋰皂組別2號潤滑脂。   左手螺紋的識別 如果內螺紋是左手螺紋，通過孔蓋上刻標記來識別。     螺紋 識別 孔蓋標記 右手 － 左手 " L " 標記

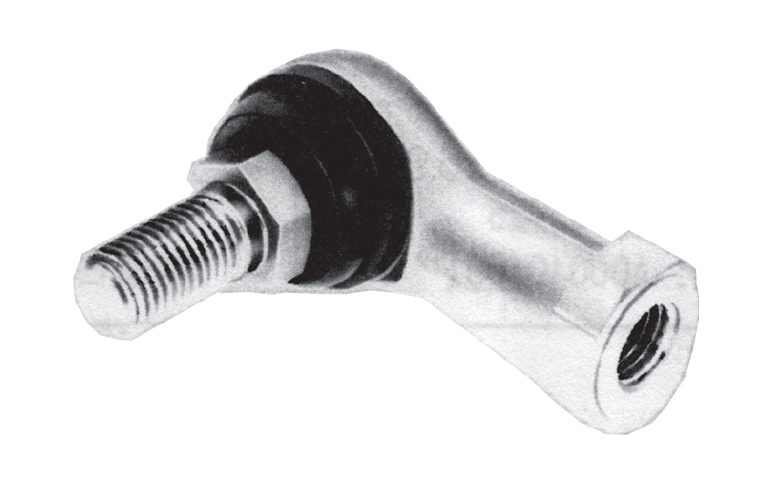

端桿、球面軸承AL型   型號 外部尺寸 螺紋 S1   JIS等級2 夾持器尺寸 長度   L 直徑   D 高度   M L1 l L2 D1 D2 W 0 -0.3 AL 4D 24.5 13 20 M4×0.7 18 8 4 7.5 9.5 8 AL 5D 34.5 15 26.7 M5×0.8 27 15 4 9 12 10 AL 6D 38.5 17 32.6 M6×1 30 16 5 10 13 11 AL 8D 46 20 38.6 M8×1.25 36 19 6 13 16 14 AL 10D 56 26 46.3 M10×1.25 43 23 7 15.5 19 17 AL 10BD 56 26 52.3 M10×1.5 43 23 7 15.5 19 17 材料 夾持器  ：A-1合金 帶球連桿      ：輕滲碳鋼球：650Hv或以上 連桿S35C（20～28HRC）鍍鉻處理 橡膠套        ：NBR類特殊合成橡膠 帶球連桿配合孔的公差 推薦使用H10。 球窩間隙 軸直角方向  ：0.02～0.06mm 軸向           ：0.3mm以下 單位：mm  帶球連桿尺寸 滾珠直徑   Da 容許傾斜角   2θ° 外加靜負荷   Cs   N 屈服應力強度   Pk   N 質量   g d2   h9 M1 M2   ±0.3 l1 六角孔 B 0 -0.3 d4 4 15 7 6 7 8.1 7.938 40 4510 1370 7 5 21 10 8 8 9.2 9.525 40 6470 2250 12 6 26 11 11 10 11.6 11.112 40 9900 3920 18 8 31 14 12 12 13.8 12.7 40 12500 6570 32 10 37 17 15 14 16.2 15.875 40 18300 11300 65 10 43 17 21 14 16.2 15.875 40 18300 11300 68 屈服應力強度 表示下圖方向的強度。 潤滑 橡膠套和蓋內封入鋰皂組別2號潤滑脂。   左手螺紋的識別 如果內螺紋是左手螺紋，通過孔蓋上刻標記來識別。     螺紋 識別 孔蓋標記 右手 － 左手 " L " 標記

端桿、球面軸承SA1型 單位：mm   型號 主要尺寸 基本額定負荷 質量   kg   標準型 密封墊片 類型 內徑 d 外徑 D 外環寬度 B 內環寬度 B1   d1   Da   H   r C kN C0 kN SA1 12 SA1 12UU 12 22 7 10 15 18 1.5 0.3 2.94 74.1 0.017 SA1 15 SA1 15UU 15 26 9 12 18.4 22 2.5 0.3 4.7 117 0.032 SA1 17 SA1 17UU 17 30 10 14 20.7 25 2.5 0.3 5.88 147 0.049 SA1 20 SA1 20UU 20 35 12 16 24.2 29 2.5 0.3 8.23 205 0.065 SA1 25 SA1 25UU 25 42 16 20 29.3 35.5 4 0.3 13.3 334 0.115 SA1 30 SA1 30UU 30 47 18 22 34.2 40.7 4 0.3 17.3 431 0.16 SA1 35 SA1 35UU 35 55 20 25 39.8 47 4 1 22.1 553 0.258 SA1 40 SA1 40UU 40 62 22 28 45 53 4 1 27.5 686 0.315 SA1 45 SA1 45UU 45 68 25 32 50.8 60 6 1 35.3 882 0.413 SA1 50 SA1 50UU 50 75 28 35 56 66 6 1 43.5 1090 0.56 SA1 60 SA1 60UU 60 90 36 44 66.8 80 6 1.5 67.7 1700 1.1 SA1 70 SA1 70UU 70 105 40 49 77.9 92 8 1.5 86.6 2170 1.54 單位：mm  型號 主要尺寸 基本額定負荷 質量   kg   標準型 密封墊片 類型 內徑 d 外徑 D 外環寬度 B 內環寬度 B1   d1   Da   H   r C kN C0 kN SA1 80 SA1 80UU 80 120 45 55 89.4 105 8 1.5 111 2780 2.29 SA1 90 SA1 90UU 90 130 50 60 98.1 115 8 2 135 3380 2.84 SA1 100 SA1 100UU 100 150 55 70 109.5 130 8 2 169 4210 4.43 SA1 110 SA1 110UU 110 160 55 70 121.2 140 8 2 181 4530 4.94 SA1 120 SA1 120UU 120 180 70 85 135.6 160 8 2 264 6590 8.12 SA1 140 SA1 140UU 140 210 70 90 155.9 180 8 3 296 7410 11.3 SA1 160 SA1 160UU 160 230 80 105 170.2 200 10 3 376 9410 14.4 SA1 180 SA1 180UU 180 260 80 105 199 225 10 3 424 10600 18.9 SA1 200 SA1 200UU 200 290 100 130 213.5 250 10 3 588 14700 28.1 SA1 220 SA1 220UU 220 320 100 135 239.6 275 10 3.5 647 16200 36.1 SA1 240 SA1 240UU 240 340 100 140 265.3 300 10 3.5 706 17600 40.4

端桿、球面軸承SB型 單位：mm   型號 主要尺寸 基本額定負荷 質量   kg 內徑 d 外徑 D 外環寬度 B 內環寬度 B1   d1   Da   H   r C kN C0 kN SB 12 12 22 9 11 14 18 1.5 0.5 3.82 95.3 0.019 SB 15 15 26 11 13 17.5 22 2.5 0.5 5.69 142 0.028 SB 20 20 32 14 16 23 28 2.5 0.5 9.22 230 0.053 SB 22 22 37 16 19 25.5 32 2.5 0.5 12.1 301 0.085 SB 25 25 42 18 21 29 36 4 0.5 15.3 381 0.116 SB 30 30 50 23 27 36 45 4 1 24.3 609 0.225 SB 35 35 55 26 30 40 50 4 1 30.6 765 0.3 SB 40 40 62 28 33 44 55 4 1 36.3 906 0.375 SB 45 45 72 31 36 50.5 62 6 1 45.2 1130 0.6 SB 50 50 80 36 42 58.5 72 6 1 61 1530 0.87 SB 55 55 90 40 47 64.5 80 6 1 75.3 1880 1.26 SB 60 60 100 45 53 72.5 90 6 1 95.3 2380 1.7 SB 65 65 105 47 55 76 94 6 1 104 2600 2.05 單位：mm   型號 主要尺寸 基本額定負荷 質量   kg 內徑 d 外徑 D 外環寬度 B 內環寬度 B1   d1   Da   H   r C kN C0 kN SB 70 70 110 50 58 81.5 100 8 1 118 2940 2.22 SB 75 75 120 55 64 89.5 110 8 1 142 3560 3.02 SB 80 80 130 60 70 97.5 120 8 1 170 4240 3.98 SB 85 85 135 63 74 100.5 125 8 1 185 4640 4.29 SB 90 90 140 65 76 105.5 130 8 1 199 4970 4.71 SB 95 95 150 70 82 113.5 140 8 1 230 5760 6.05 SB 100 100 160 75 88 121.5 150 10 1.5 265 6620 7.42 SB 110 110 170 80 93 130 160 10 1.5 301 7530 8.55 SB 115 115 180 85 98 132.5 165 10 1.5 330 8250 10.3 SB 120 120 190 90 105 140 175 10 1.5 371 9260 12.4 SB 130 130 200 95 110 148.5 185 10 1.5 414 10300 13.8 SB 150 150 220 105 120 166 205 10 1.5 507 12600 17

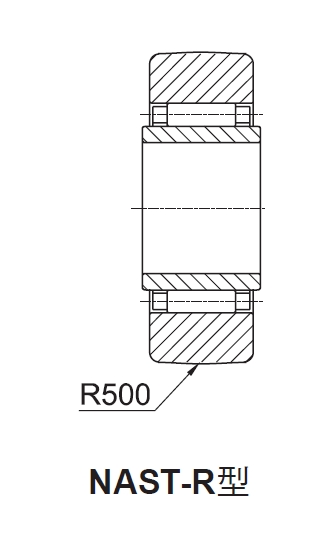

凸輪滾子軸承NAST-R型球面外環的分離型 單位：mm       型號   主要尺寸   基本額定負荷   軌道負荷能力 旋轉極 限速度*     min-1   質量     g   內徑   di 內切襯 孔直徑 dr   外徑   D     B1     B     r     r1   C   kN   C0   kN 圓柱形 外環 kN 球面 外環 kN NAST 6 6 10 19 10 9.8 0.5 0.5 4.12 4.55 3.53 1.37 20000 17.8 NAST 8 8 12 24 10 9.8 1 0.5 5.68 5.89 4.02 1.86 17000 28 NAST 10 10 14 30 12 11.8 1.5 0.5 9.7 9.67 5.59 2.45 15000 50 NAST 12 12 16 32 12 11.8 1.5 0.5 10.4 10.9 5.98 2.74 13000 58 NAST 15 15 20 35 12 11.8 1.5 0.5 12.3 14.3 6.57 3.14 10000 62 NAST 17 17 22 40 16 15.8 1.5 0.5 17.4 20.9 10.9 3.72 9500 110 NAST 20 20 25 47 16 15.8 1.5 0.5 19.2 24.5 12.7 4.61 8500 155 NAST 25 25 30 52 16 15.8 1.5 0.5 20.7 28.4 14.1 5.29 7000 180 NAST 30 30 38 62 20 19.8 1.5 1 30.3 45.4 22.1 6.66 5500 320 NAST 35 35 42 72 20 19.8 1.5 1 32.2 50.6 25.7 8.13 5000 440 NAST 40 40 50 80 20 19.8 2 1.5 35.7 61.6 26.9 9.31 4000 530 NAST 45 45 55 85 20 19.8 2 1.5 37.1 66.4 28.5 10.1 4000 580 NAST 50 50 60 90 20 19.8 2 1.5 38.7 71.8 30.2 11 3500 635 註）表中帶＊的轉速限定值適合於使用潤滑脂潤滑的型號。採用油潤滑的機種容許使用到此數值130％。 也備有不鏽鋼型。

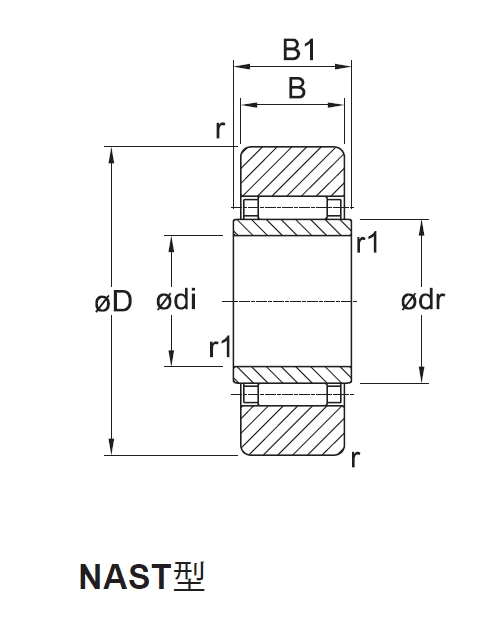

凸輪滾子軸承NAST型帶圓柱形外環的分離型 單位：mm       型號   主要尺寸   基本額定負荷   軌道負荷能力 旋轉極 限速度*     min-1   質量     g   內徑   di 內切襯 孔直徑 dr   外徑   D     B1     B     r     r1   C   kN   C0   kN 圓柱形 外環 kN 球面 外環 kN NAST 6 6 10 19 10 9.8 0.5 0.5 4.12 4.55 3.53 1.37 20000 17.8 NAST 8 8 12 24 10 9.8 1 0.5 5.68 5.89 4.02 1.86 17000 28 NAST 10 10 14 30 12 11.8 1.5 0.5 9.7 9.67 5.59 2.45 15000 50 NAST 12 12 16 32 12 11.8 1.5 0.5 10.4 10.9 5.98 2.74 13000 58 NAST 15 15 20 35 12 11.8 1.5 0.5 12.3 14.3 6.57 3.14 10000 62 NAST 17 17 22 40 16 15.8 1.5 0.5 17.4 20.9 10.9 3.72 9500 110 NAST 20 20 25 47 16 15.8 1.5 0.5 19.2 24.5 12.7 4.61 8500 155 NAST 25 25 30 52 16 15.8 1.5 0.5 20.7 28.4 14.1 5.29 7000 180 NAST 30 30 38 62 20 19.8 1.5 1 30.3 45.4 22.1 6.66 5500 320 NAST 35 35 42 72 20 19.8 1.5 1 32.2 50.6 25.7 8.13 5000 440 NAST 40 40 50 80 20 19.8 2 1.5 35.7 61.6 26.9 9.31 4000 530 NAST 45 45 55 85 20 19.8 2 1.5 37.1 66.4 28.5 10.1 4000 580 NAST 50 50 60 90 20 19.8 2 1.5 38.7 71.8 30.2 11 3500 635 註）表中帶＊的轉速限定值適合於使用潤滑脂潤滑的型號。採用油潤滑的機種容許使用到此數值130％。 也備有不鏽鋼型。

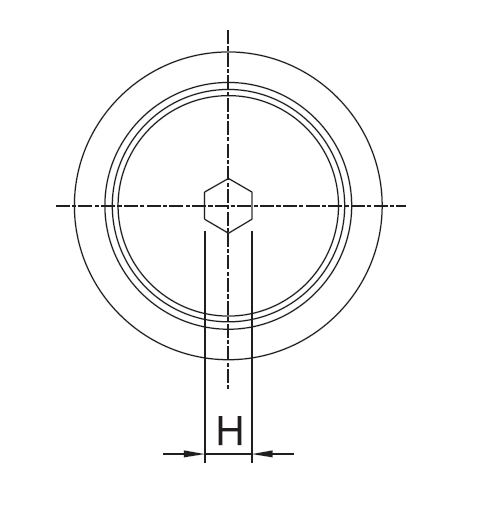

凸輪滾子軸承CFN-R-A型 內裝止推鋼珠的凸輪從動件 註）這些標有"＊"的型號沒有潤滑孔，不能補充潤滑脂。 註）表中帶＊的轉速限定值適合於使用潤滑脂滑的型號。採用油潤滑的機種容許使用到此數值的130％。

凸輪滾子軸承CF-MR-A型不繡鋼型帶內六角孔的凸輪從動件(球面外環) 註）（帶驅動溝槽的型號末尾不包含標記-A） 請在80℃以下的環境下使用密封墊片。 這些標有"＊"的型號沒有潤滑孔，不能補充潤滑脂。 註）表中帶 * 的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值130％， 有密封墊片的型號容許使用到此數值的70％。

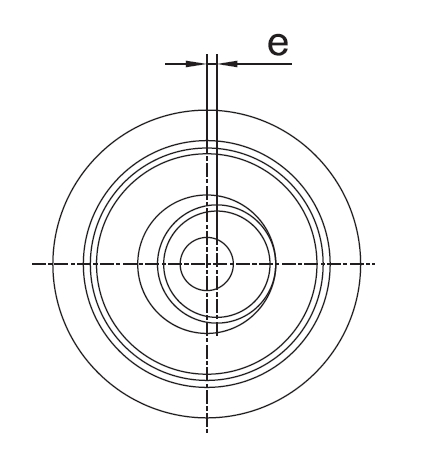

凸輪滾子軸承CF-R-A型帶內六角孔的凸輪從動件(球面外環) 註）（帶驅動溝槽的型號末尾不包含標記-A） 請在80℃以下的環境下使用密封墊片。 這些標有"＊"的型號沒有潤滑孔，不能補充潤滑脂。 註）表中帶 * 的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值130％， 有密封墊片的型號容許使用到此數值的70％。

凸輪滾子軸承CF-M-A型不鋼型帶內六角孔的凸輪從動件(圓柱型外環) 註）（帶驅動溝槽的型號末尾不包含標記-A） 請在80℃以下的環境下使用密封墊片。 這些標有"＊"的型號沒有潤滑孔，不能補充潤滑脂。 註）表中帶 * 的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值130％， 有密封墊片的型號容許使用到此數值的70％。

凸輪滾子軸承CF-A型帶內六角孔的凸輪從動件(圓柱型外環) 註）（帶驅動溝槽的型號末尾不包含標記-A） 請在80℃以下的環境下使用密封墊片。 這些標有"＊"的型號沒有潤滑孔，不能補充潤滑脂。 註）表中帶 * 的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值130％， 有密封墊片的型號容許使用到此數值的70％。

凸輪滾子軸承CF-MR型不鋼型(球面外環) 註）請在80℃以下的環境下使用密封墊片。 這些標有" ＊ "的型號頂部有潤滑孔。 註）表中帶＊的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值的130％ ，有密封墊片的型號容許使用到此數值的70％。

凸輪滾子軸承CF-R型普通型(球面外環) 註）請在80℃以下的環境下使用密封墊片。 這些標有" ＊ "的型號頂部有潤滑孔。 註）表中帶＊的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值的130％ ，有密封墊片的型號容許使用到此數值的70％。

凸輪滾子軸承CF-M型不繡鋼型(圓形外環) 註）請在80℃以下的環境下使用密封墊片。 這些標有" ＊ "的型號頂部有潤滑孔。 註）表中帶＊的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值的130％ ，有密封墊片的型號容許使用到此數值的70％。

凸輪滾子軸承CF型普通型(圓形外環) 註）請在80℃以下的環境下使用密封墊片。 這些標有" ＊ "的型號頂部有潤滑孔。 註）表中帶＊的轉速限定值適合於無密封墊片、潤滑脂潤滑的型號。採用油潤滑的型號容許使用到此數值的130％ ，有密封墊片的型號容許使用到此數值的70％。
