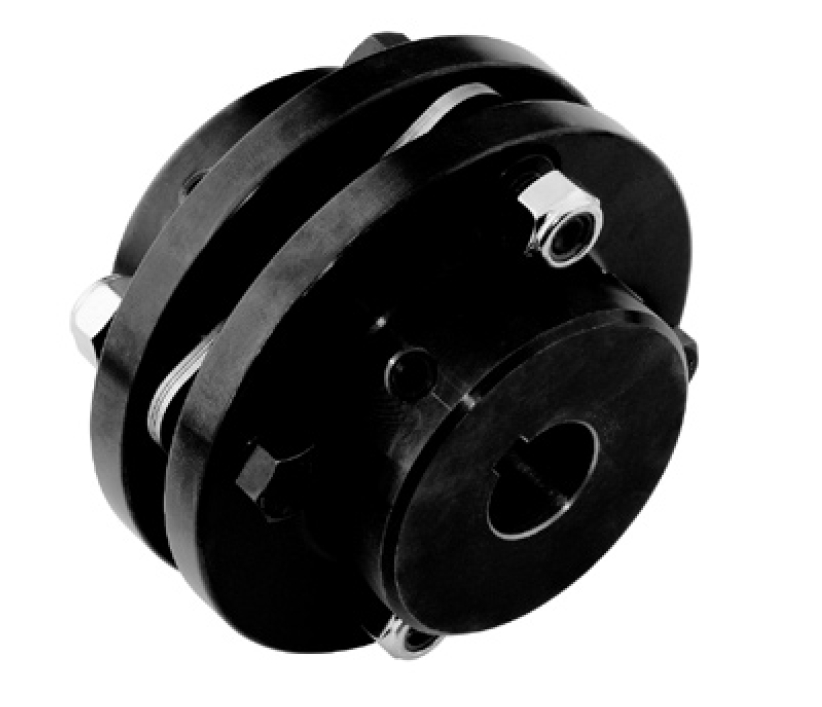

鋼片式撓性聯軸器SAP系列 /止付螺絲固定式 Disk Coupling / Set Screw Type 材質 ●鋼 ●緩衝材：不銹鋼彈片 表面處理 ●染黑 特性 ●高扭力、高剛性 ● 低慣性、零背隙 ●適合用於中大型伺服馬達 ●一般皆含鍵槽加工使之固定 ● 固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) D B d L I F H M P Min Max SAP-68 68 40 10 25 56 25 6 28 4-M6 13 SAP-82 82 54 12 35 56.2 25 6.2 34 4-M6 13 SAP-94 94 58 12 38 69.6 30 9.6 40 4-M8 23 SAP-104 104 68 20 45 76 33 10 42 4-M8 20 SAP-126 126 78 20 50 91 40 11 50 4-M10 25 SAP-144 144 88 20 60 102 45 12 57 4-M10 20 SAP-168 168 104 30 70 164 75 14 108 6-M10 SAP-180 180 120 30 85 176 80 16 115 6-M10 SAP-215 215 128 40 90 200 90 20 128 6-M16 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg•m2) 容許軸向位差 (mm) 容許偏角 ( º ) SAP-68 40 80 20000 3 ±0.8 1 SAP-82 80 160 17000 8.7 ±1.0 1 SAP-94 180 360 15000 16 ±1.2 1 SAP-104 245 490 13000 26 ±1.4 1 SAP-126 441 882 11000 65 ±1.6 1 SAP-144 380 1560 9000 99 ±1.8 1 SAP-168 1170 2340 5100 238 ±1.0 1 SAP-180 1960 3920 4800 365 ±1.0 1 SAP-215 4903 9806 4300 830 ±1.0 1

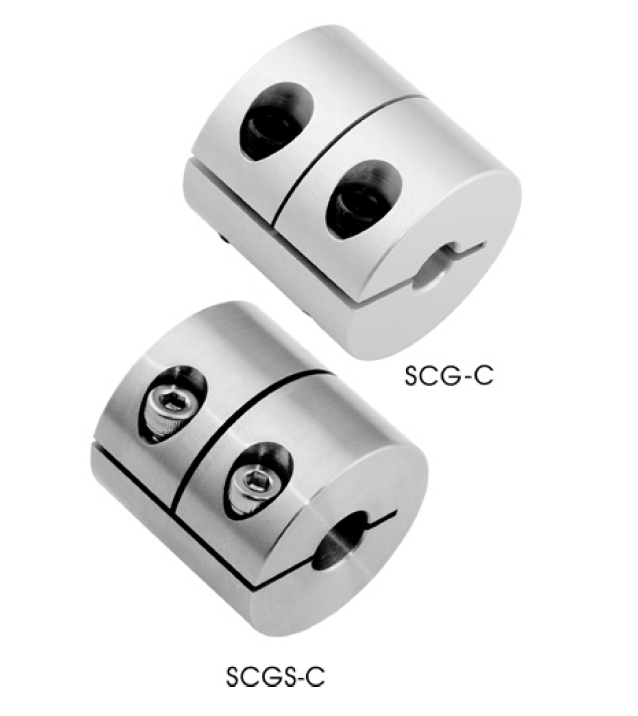

剛性聯軸器SCG-C/SCGS-C系列 夾緊式 Coupling / Rigid Clamp Type 材質 ●SCG系列-鋁合金 ● SCGS系列-不銹鋼 特性 ●一體成型 ● 超高剛性 ● 高扭力 ●低慣性 ● 固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G H M Min Max SCG-16C 16 7.5 16 3.75 5 M2.5 5 6 11 SCG-20C 20 9.5 20 4.75 6.5 M3 6 8 20 SCG-25C 25 12 25 6 9 M4 6 10 39 SCG-32C 32 15.5 32 7.75 11 M4 8 14 71 SCGS-16C 16 7.5 16 3.75 5 M2.5 5 6 31 SCGS-20C 20 9.5 20 4.75 6.5 M3 6 8 53 SCGS-25C 25 12 25 6 9 M4 6 10 85 SCGS-32C 32 15.5 32 7.75 11 M4 8 14 190 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) SCG-16C 0.3 0.6 9500 3.0×10-7 SCG-20C 0.5 1 7600 8.7×10-7 SCG-25C 1 2 6100 2.7×10-6 SCG-32C 2 4 4800 7.1×10-6 SCGS-16C 0.3 0.6 9500 8.0×10-7 SCGS-20C 0.5 1 7600 2.4×10-6 SCGS-25C 1 2 6100 7.3×10-6 SCGS-32C 2 4 4800 2.5×10-5

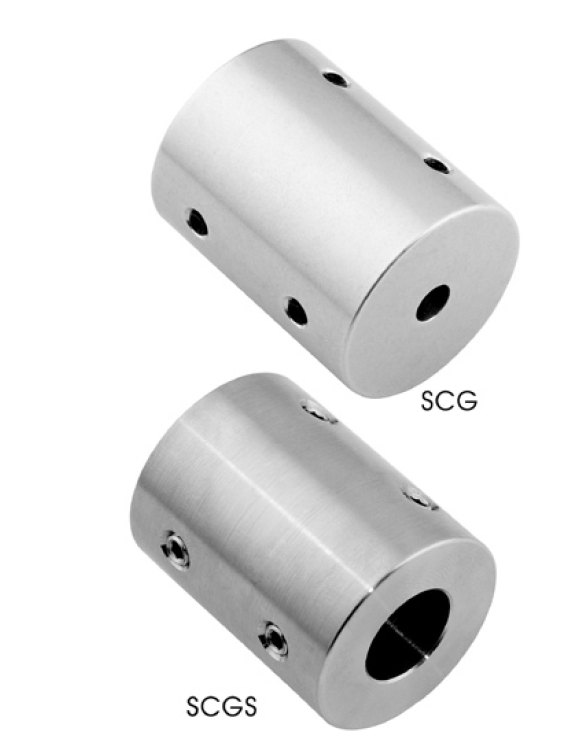

剛性聯軸器SCG/SCGS系列 止付螺絲固定式 Coupling / Rigid Set Screw Type 材質 ●SCG系列-鋁合金 ● SCGS系列-不銹鋼 特性 ●一體成型 ● 超高剛性 ● 高扭力 ●低慣性 ●固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D L G M Min Max SCG-16 16 24 6 M3 5 8 11 SCG-20 20 30 7 M4 6 10 20 SCG-25 25 36 9 M4 6 12 39 SCG-32 32 41 10 M5 8 16 71 SCGS-16 16 24 6 M3 5 8 31 SCGS-20 20 30 7 M4 6 10 53 SCGS-25 25 36 9 M4 6 12 105 SCGS-32 32 41 10 M5 8 16 190 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) SCG-16 0.3 0.6 24000 4.4×10-7 SCG-20 0.5 1.0 19000 1.3×10-6 SCG-25 1.0 2.0 15000 3.9×10-6 SCG-32 2.0 4.0 12000 1.2×10-5 SCGS-16 0.3 0.6 24000 1.2×10-6 SCGS-20 0.5 1.0 19000 3.5×10-6 SCGS-25 1.0 2.0 15000 1.0×10-5 SCGS-32 2.0 4.0 12000 3.1×10-5

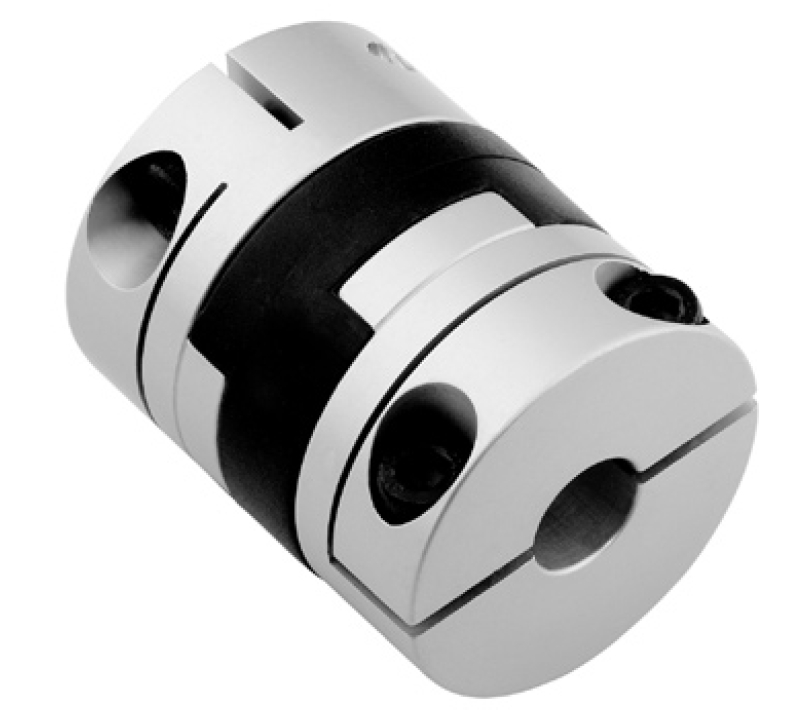

撓性聯軸器SOT-C系列 十字滑動型/夾緊式 Coupling / Oldham Clamp Type 材質 ●鋁合金 ●緩衝材：尼龍 特性 ●高剛性 ●絕緣性佳 ● 組合容易 ● 耐油性 ●容許偏心、偏角大 ● 固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G H M Min Max SOT-16C 16 13 29 3.0 5.0 M2.5 4 6.35 12 SOT-20C 20 15 33 3.0 6.5 M3 5 8.0 19 SOT-25C 25 18 39 3.8 9.0 M3 5 10.0 36 SOT-32C 32 20 45 4.5 11.0 M4 6 14.0 69 SOT-40C 40 22.5 50 7.0 13.0 M5 8 16.0 130 SOT-50C 50 26.5 58 8.0 16.0 M6 12 22.0 230 SOT-63C 63 32.5 71 10.0 21.0 M8 15 25.0 450 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許偏角 ( º ) SOT-16C 0.7 1.4 9500 5.8×10-7 1.0 3 SOT-20C 1.2 2.4 7600 1.5×10-6 1.5 3 SOT-25C 2.0 4.0 6100 4.4×10-6 2.0 3 SOT-32C 4.5 9.0 4800 1.4×10-5 2.5 3 SOT-40C 9.0 18.0 3800 4.1×10-5 3.0 3 SOT-50C 18.0 36.0 3100 1.2×10-5 3.5 3 SOT-63C 36.0 72.0 2400 3.7×10-4 4.0 3

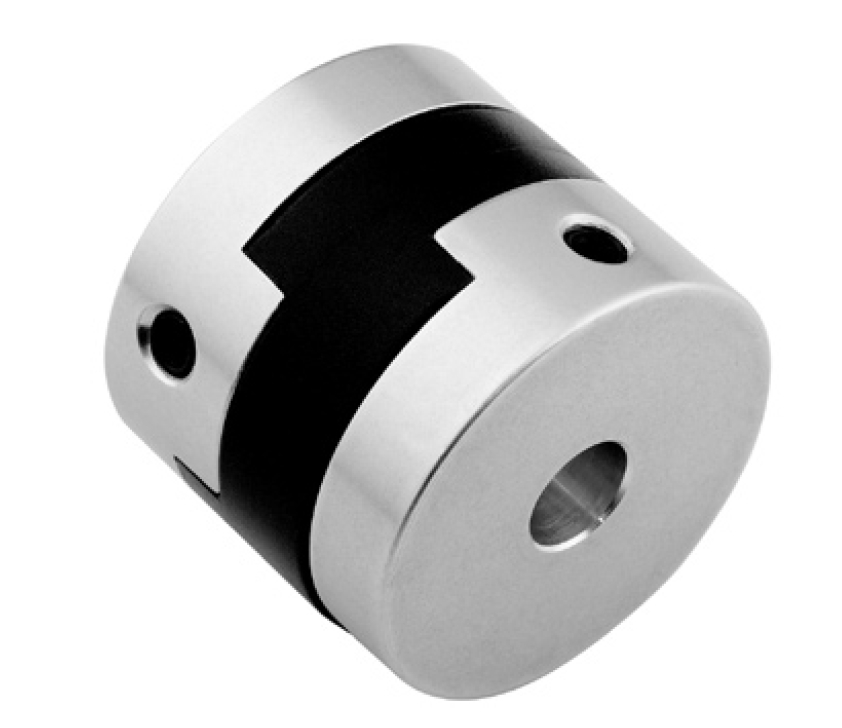

撓性聯軸器SOT系列 十字滑動型/止付螺絲固定性 Coupling / Oldham Set Screw Type 材質 ●鋁合金 ●緩衝材：尼龍 特性 ●高剛性 ●絕緣性佳 ● 組合容易 ● 耐油性 ●容許偏心、偏角大 ●適合溫度環境：-20°～80° ● 固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G M Min Max SOT-16 16 7 18 3.5 M3 4 6.35 7 SOT-20 20 10 22 4.5 M4 5 8 14 SOT-25 25 12 28 5.5 M5 5 10 27 SOT-32 32 14 33 6.5 M6 8 14 50 SOT-40 40 15 35 7.0 M6 10 16 80 SOT-50 50 16.5 38 8.5 M8 14 20 150 SOT-63 63 20.5 47 10.5 M10 15 25 300 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許偏角 ( º ) SOT-16 0.7 1.4 9500 3.2×10-7 1.0 3 SOT-20 1.2 2.4 7600 1.0×10-6 1.5 3 SOT-25 2.0 4.0 6100 3.0×10-6 2.0 3 SOT-32 4.5 9.0 4800 9.5×10-6 2.5 3 SOT-40 9.0 18.0 3800 2.3×10-5 3.0 3 SOT-50 18.0 36.0 3100 6.7×10-5 3.5 3 SOT-63 36.0 72.0 2400 2.2×10-4 4.0 3

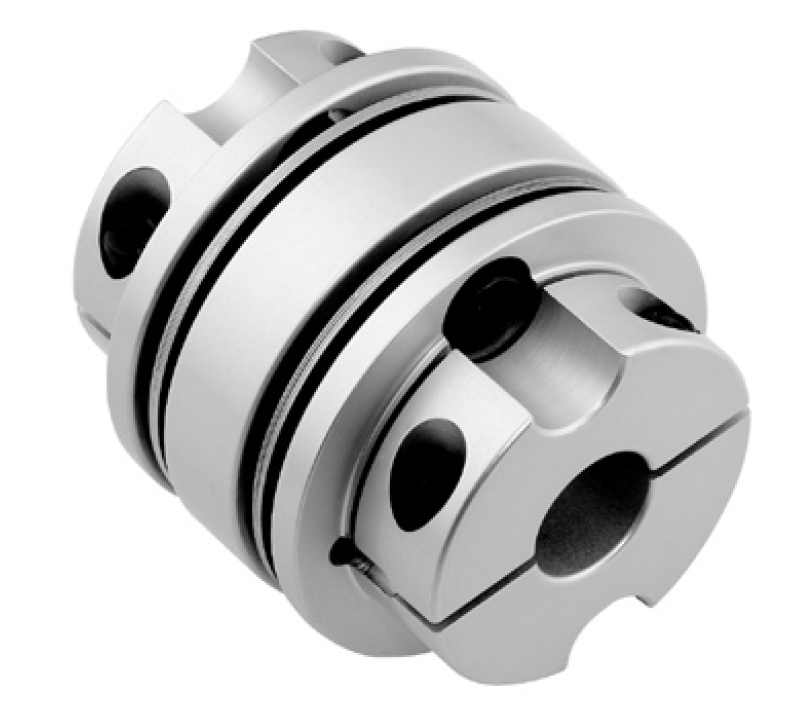

撓性聯軸器SGW-C系列 鋼片/夾緊式 Coupling / Disk Clamping Type 材質 ●鋁合金 ●緩衝材：不銹鋼彈片 特性 ●高扭力 ●偏角誤差較佳 ●低慣性 ● 零背隙 ●適用於伺服馬達、工作母機、高精密傳動 ●固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D B I F G L M Min Max SGW-40C 40 28 15 4.5 9 48 3-M4 8 16 100 SGW-45C 45 33 15 4.5 9 48 4-M4 10 18 120 SGW-50C 50 40 20 6.5 11 64 4-M5 10 20 230 SGW-57C 57 42 20 6.5 11 64 4-M5 10 22 248 SGW-65C 65 50 24 7 14 76 4-M6 12 28 420 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許軸向位差 (mm) 容許偏心 (mm) 容許偏角 ( º ) SGW-40C 6 12 10000 15.3×10-6 ±0.6 0.2 1.5 SGW-45C 9 18 10000 28.2×10-6 ±0.6 0.2 1.5 SGW-50C 17 34 10000 53.6×10-6 ±0.8 0.2 1.5 SGW-57C 25 50 10000 87.1×10-6 ±0.8 0.25 1.5 SGW-65C 55 110 10000 225.9×10-6 ±0.9 0.3 1.5

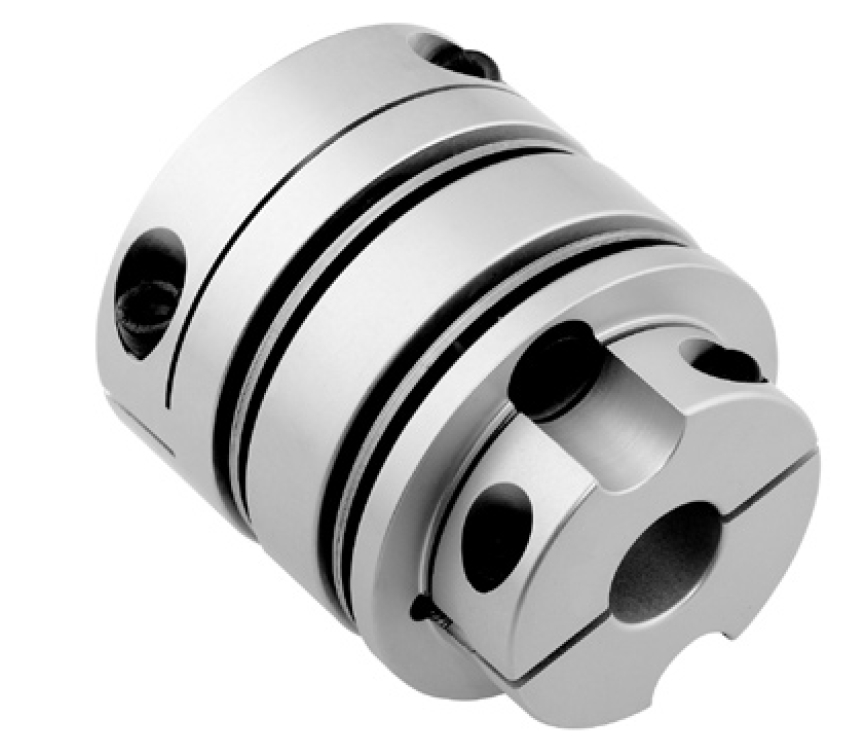

撓性聯軸器SGM-C系列 鋼片/夾緊式 Coupling / Disk Clamping Type 材質 ● 鋁合金 ● 緩衝材：不銹鋼彈片 特性 ● 高扭力 ● 偏角誤差較佳 ● 低慣性 ● 零背隙 ● 適用於伺服馬達、工作母機、高精密傳動 ● 固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D B J F G I L M1 M2 Min Max SGM-40C 40 28 15 4.5 9 15 48 1-M4 2-M4 8 16 121 SGM-45C 45 33 15 4.5 9 15 48 2-M4 2-M4 8 18 130 SGM-50C 50 40 20 6 11 20 63 2-M5 2-M5 10 20 250 SGM-57C 57 42 20 6 11 20 63 2-M5 2-M5 12 25 270 SGM-65C 65 50 24 7 14 24 76 2-M6 2-M6 12 28 510 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許軸向位差 (mm) 容許偏心 (mm) 容許偏角 ( º ) SGM-40C 6 12 10000 20.5×10-6 ±0.6 0.02 1.5 SGM-45C 9 18 10000 35.1×10-6 ±0.6 0.02 1.5 SGM-50C 17 34 10000 73.3×10-6 ±0.8 0.02 1.5 SGM-57C 25 50 10000 112.3×10-6 ±0.8 0.025 1.5 SGM-65C 55 110 10000 286.1×10-6 ±0.9 0.03 1.5

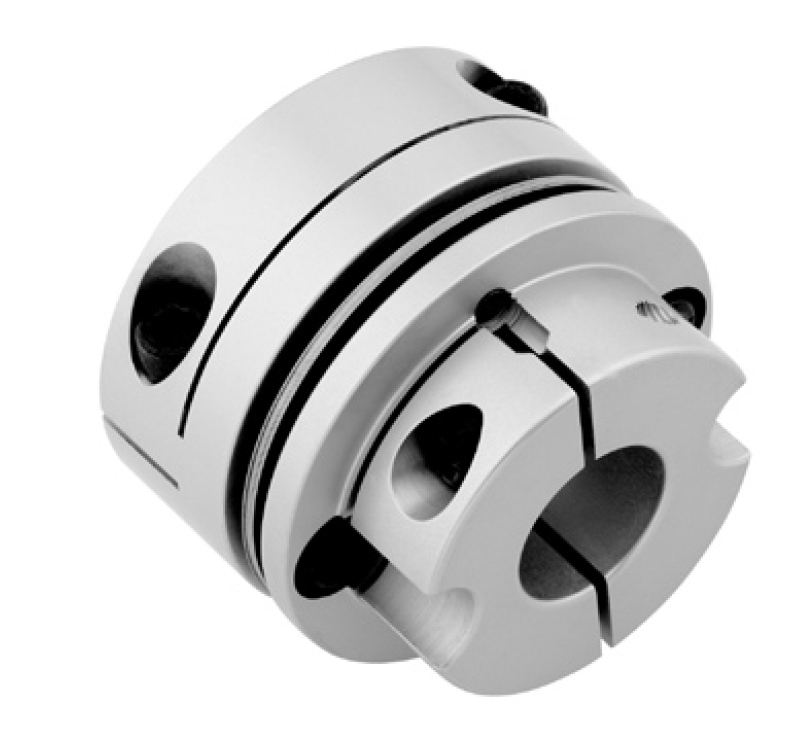

撓性聯軸器SGB-C系列 鋼片/夾緊式 Coupling / Disk Clamping Type 材質 ●鋁合金 ● 緩衝材：不銹鋼彈片 特性 ●高扭力 ● 高剛性 ● 低慣性 ● 零背隙 ●適用於伺服馬達、工作母機、高精密傳動 ●固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D B I F L M Min Max SGB-40C 40 28 15 4.5 34.5 3-M4 8 16 88 SGB-45C 45 33 15 4.5 34.5 3-M4 8 18 100 SGB-50C 50 40 20 6 46 4-M5 10 20 188 SGB-57C 57 42 20 6 46 4-M5 12 25 205 SGB-65C 65 50 24 7 55 4-M6 12 28 368 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許軸向位差 (mm) 容許偏心 (mm) 容許偏角 ( º ) SGB-40C 6 12 10000 17×10-6 ±0.25 0.02 1 SGB-45C 9 18 10000 23×10-6 ±0.3 0.02 1 SGB-50C 17 34 10000 48×10-6 ±0.3 0.02 1 SGB-57C 25 50 10000 76×10-6 ±0.4 0.02 1 SGB-65C 58 116 10000 185×10-6 ±0.4 0.02 1

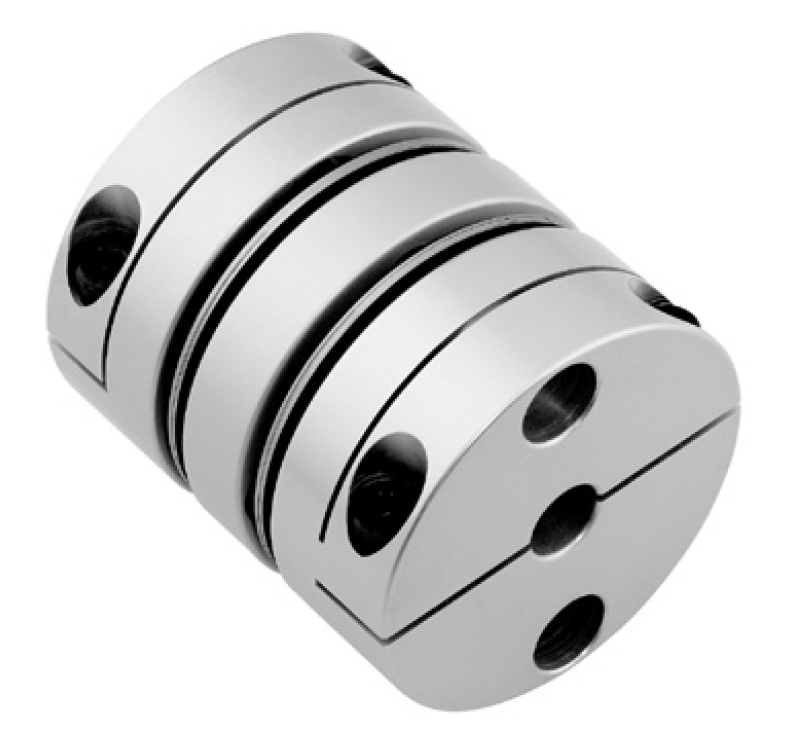

撓性聯軸器SGL-C系列 鋼片/夾緊式 Coupling / Oldham clamp Type 材質 ●鋁合金 ● 緩衝材：不銹鋼彈片 特性 ●高剛性 ● 扭力大 ● 低慣性 ● 零背隙 ●適用於工作母機、高精密傳動、伺服馬達 ●固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I F G L H M Min Max SGL-27C 27 10.5 2.5 6 32 9.0 2-M3 5 10 39 SGL-34C 34 12.0 3.5 7.5 37.5 12.0 2-M3 6 14 70 SGL-40C 40 15.0 4.5 9 48 13.5 4-M4 8 16 128 SGL-45C 45 15.0 4.5 9 48 16.0 4-M4 10 19 140 SGL-50C 50 20.0 6.0 11 63 18.0 4-M5 10 22 285 SGL-57C 57 20.0 6.0 11 63 21.0 4-M5 12 25 310 SGL-65C 65 25.0 7.0 14 76 23.0 4-M6 12 28 570 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許軸向位差 (mm) 容許偏角 ( º ) SGL-27C 1.5 3 10000 3.0×10-6 0.15 ±0.33 1.5 SGL-34C 3.0 6 10000 10.5×10-6 0.17 ±0.4 1.5 SGL-40C 7.0 14 10000 26.4×10-6 0.23 ±0.5 1.5 SGL-45C 10.0 20 10000 41.7×10-6 0.23 ±0.6 1.5 SGL-50C 17.0 34 10000 135.0×10-6 0.23 ±0.8 1.5 SGL-57C 25.0 50 10000 144.0×10-6 0.23 ±0.8 1.5 SGL-65C 55.0 110 10000 360.0×10-6 0.28 ±0.9 1.5

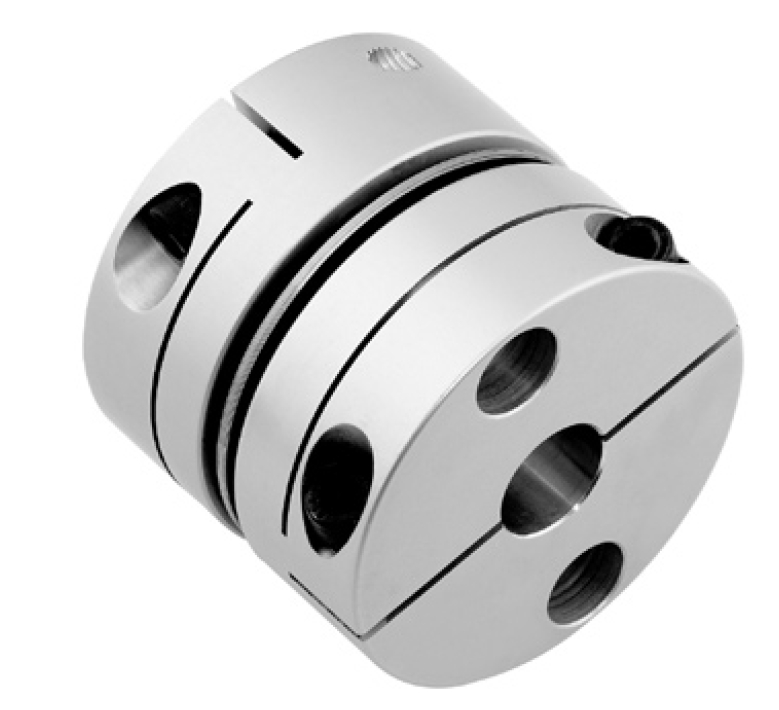

撓性聯軸器SGS-C系列 鋼片/短型/夾緊式 Coupling / Short Disk Clamping Type 材質 ●鋁合金 ● 緩衝材：不銹鋼彈片 特性 ●高剛性 ● 扭力大 ● 低慣性 ● 零背隙 ●適用於伺服馬達、工作母機、 ●高精密傳動 ●固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I F L H M Min Max SGS-27C 27 10.5 2.5 23.5 9.0 M3 5 10 30 SGS-34C 34 12.0 3.0 27.0 12.0 M3 6 14 48 SGS-40C 40 15.0 4.5 34.5 14.0 M4 8 16 93 SGS-45C 45 15.0 5.0 35.0 16.0 M4 10 19 110 SGS-50C 50 20.0 6.0 46.0 18.0 M5 10 22 215 SGS-57C 57 20.0 6.0 46.0 21.0 M5 12 25 240 SGS-65C 65 24.0 7.0 55.0 25.0 M6 12 28 445 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許軸向位差 (mm) 容許偏角 ( º ) SGS-27C 1.5 3 10000 2.5×10-6 0.02 ±0.15 1.0 SGS-34C 6 12 10000 8.2×10-6 0.02 ±0.2 1.0 SGS-40C 7 14 10000 19.0×10-6 0.02 ±0.25 1.0 SGS-45C 10 20 10000 29.7×10-6 0.02 ±0.3 1.0 SGS-50C 17 34 10000 75.0×10-6 0.02 ±0.3 1.0 SGS-57C 25 50 10000 100.0×10-6 0.02 ±0.4 1.0 SGS-65C 55 110 10000 250.0×10-6 0.02 ±0.4 1.0

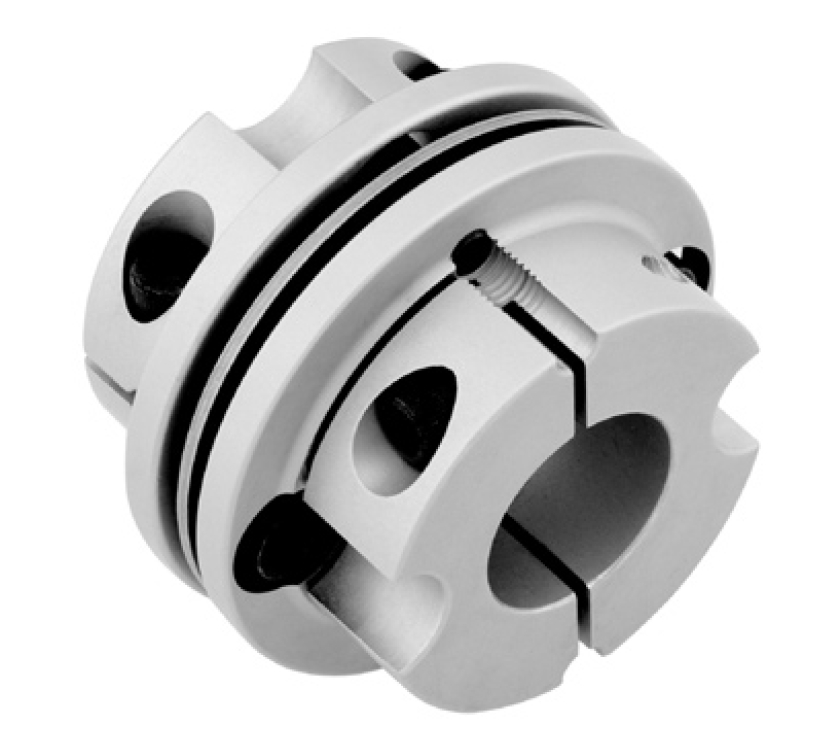

撓性聯軸器SGH-C系列 鋼片/夾緊式 Coupling / Disk Clamp Type 材質 ● 鋁合金 ● 緩衝材：不銹鋼彈片 特性 ●高剛性 ● 扭力大 ● 低慣性 ● 零背隙 ●適用於工作母機、高精密傳動、伺服馬達 ● 固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D B J I L G M Min Max SGH-40C 40 28 10.5 15 34.5 4.75 2-M4 8 16 63 SGH-45C 45 33 10.5 15 34.5 4.75 4-M4 10 18 88 SGH-50C 50 40 15 20 46.5 7 4-M5 12 20 120 SGH-57C 57 42 14 20 47 6 4-M5 10 22 175 SGH-65C 65 50 18 24 55 8 4-M6 15 25 200 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許軸向位差 (mm) 容許偏角 ( º ) SGH-40C 6 12 10000 9.2×10-6 ±0.02 1.0 SGH-45C 9 18 10000 23.2×10-6 ±0.02 1.0 SGH-50C 17 34 10000 32.6×10-6 ±0.02 1.0 SGH-57C 25 50 10000 51.2×10-6 ±0.02 1.0 SGH-65C 55 110 10000 127.4×10-6 ±0.02 1.0

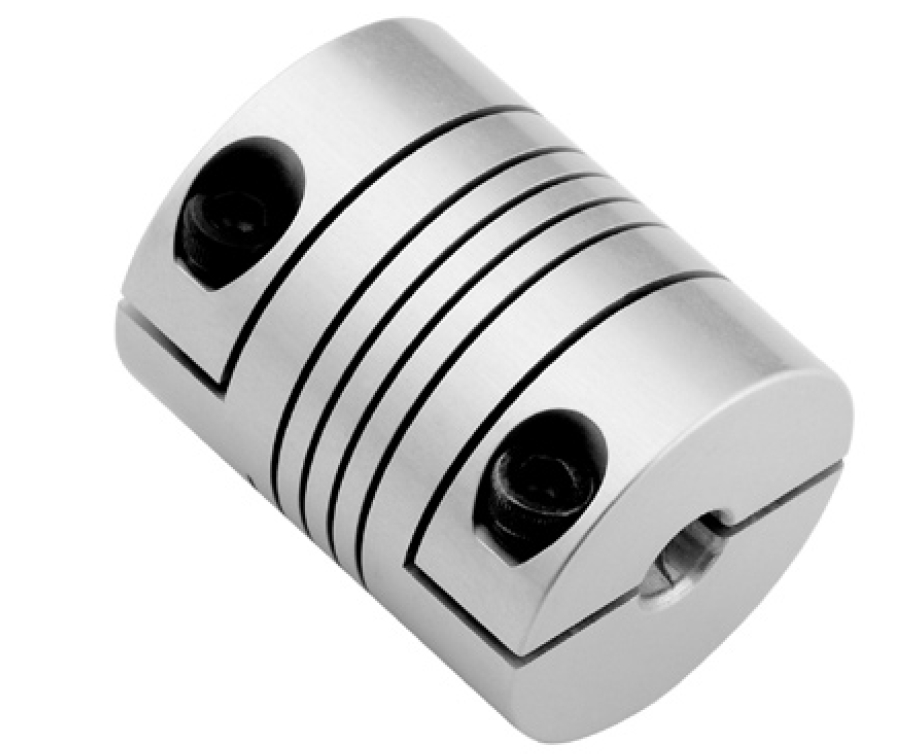

撓性聯軸器SMT-C系列 螺旋型/夾緊式 材質 ●鋁合金 特性 ●一體成型 ● 零背隙 ●螺旋式溝槽，可撓性特性 ● 最適合譯碼器 ●固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G H M Min Max SMT-16C 16 6.2 23 2.5 5.0 M2.5 4 6.35 10 SMT-19C 19 6.5 23 3.0 5.6 M3.0 4 8.0 13 SMT-20C 20 7.5 26 3.0 5.7 M3.0 6 8.0 13 SMT-25C 25 8 31 4.0 7.5 M4.0 6 12.0 31 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 容許軸向位差 (mm) 容許偏心 (mm) 容許偏角 ( º ) SMT-16C 0.5 1.0 250000 ±0.25 0.25 5 SMT-19C 1.0 2.0 250000 ±0.25 0.25 5 SMT-20C 1.0 2.0 250000 ±0.25 0.25 5 SMT-25C 1.6 3.2 250000 ±0.25 0.25 5

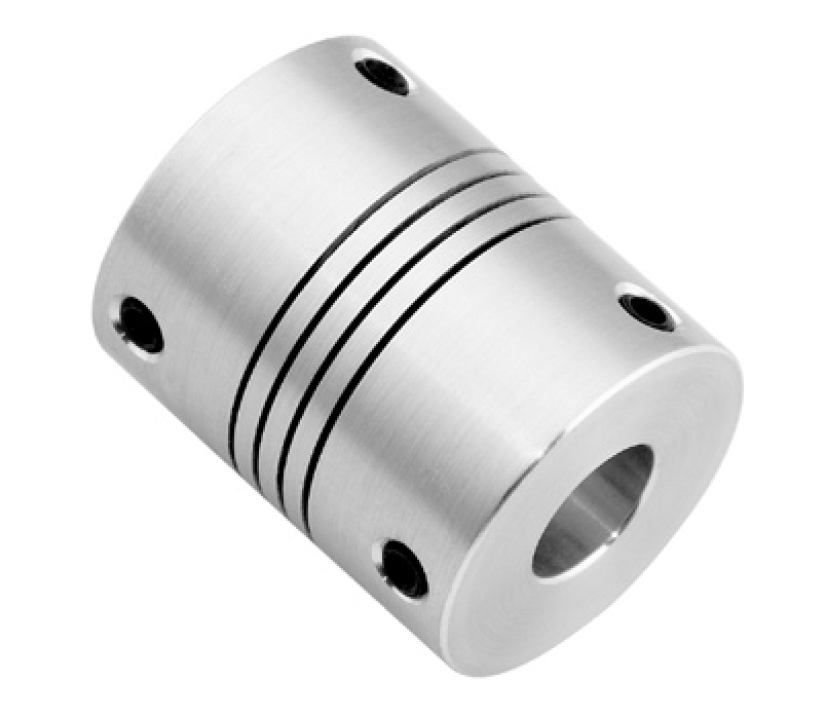

撓性聯軸器SMT系列 螺旋型/止付螺絲固定式 Coupling / Shaped Spirally Clamp Type 材質 ● 鋁合金 特性 ● 一體成型 ● 零背隙 ● 螺旋式溝槽，可撓性特性 ● 最適合譯碼器 ● 固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G M Min Max SMT-16 16 7.6 23 3.5 M3 4 8 10 SMT-16S 16 4.3 16 2.5 M3 4 8 8 SMT-19 19 7 23 3 M3 5 8 13 SMT-19S 19 5 19 3 M3 5 8 11 SMT-20 20 8.6 26 3 M4 6 10 15 SMT-25 25 10.6 31 4 M4 6 12 31 SMT-25S 25 7.5 25 4 M4 6 12 29 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 容許軸向位差 (mm) 容許偏心 (mm) 容許偏角 ( º ) SMT-16 0.5 1.0 25000 ±0.25 0.25 5 SMT-16S 0.5 1.0 25000 ±0.25 0.25 5 SMT-19 1.0 2.0 25000 ±0.25 0.25 5 SMT-19S 1.0 2.0 25000 ±0.25 0.25 5 SMT-20 1.1 2.2 25000 ±0.25 0.25 5 SMT-25 1.6 3.2 25000 ±0.25 0.25 5 SMT-25S 1.6 3.2 25000 ±0.25 0.25 5

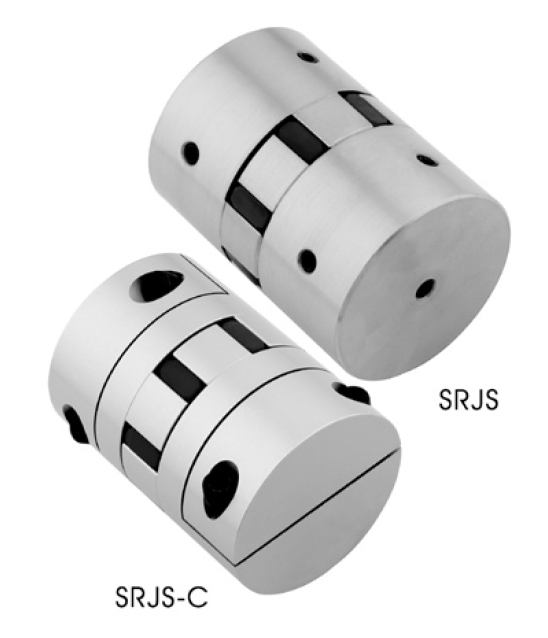

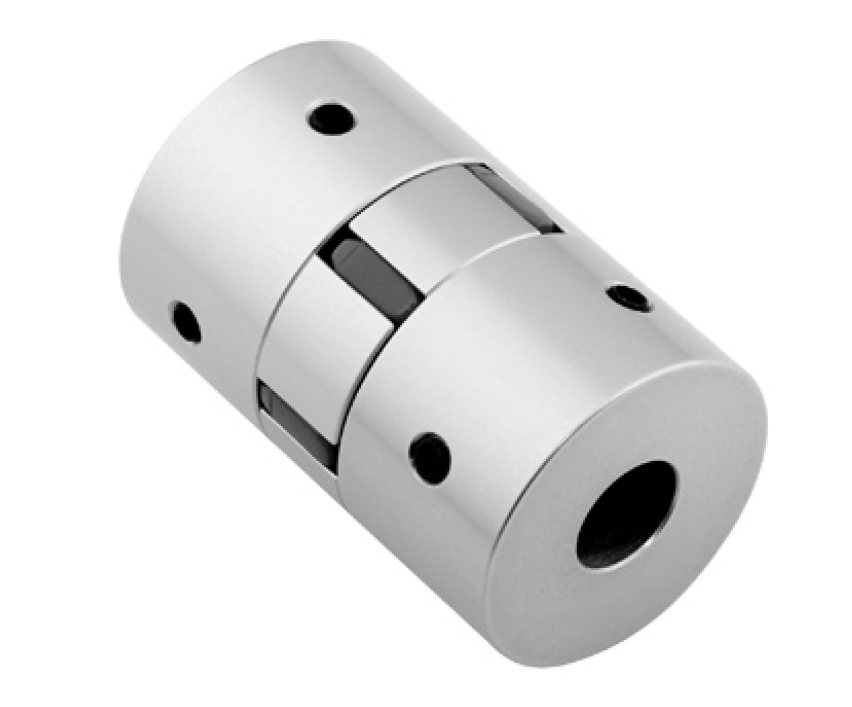

撓性聯軸器SRJS系列 爪型/止付螺絲固定式 Coupling / Jaw Set Screw Type 材質 ●中碳鋼 特性 ●高扭力 ● 高剛性 ● 抗震性 ●適合用於一般傳動及切削機構 ● 緩衝材：工程塑膠 ●固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L E F G M Min Max SRJS-80RD 80 45 114 21 1.5 15 M8 38 45 3800 SRJS-80C-RD 80 45 114 21 1.5 15 M8 38 45 3800 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許偏角 ( º ) SRJS-80RD 600 1200 6000 48.57×10-6 0.10 3 SRJS-80C-RD 600 1200 6000 48.57×10-6 0.10 3

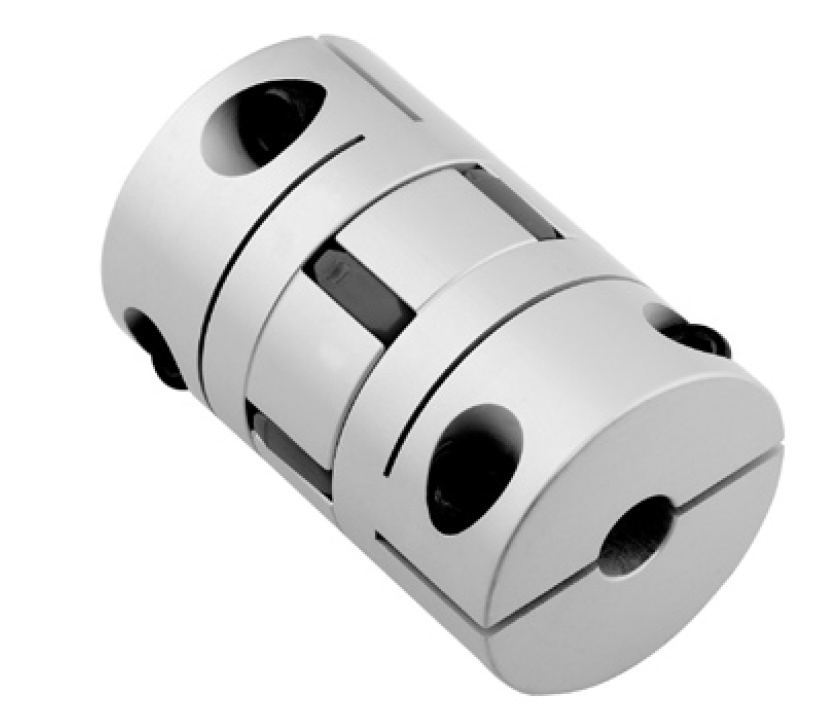

撓性聯軸器SRJ-C系列 爪型/夾緊式 Coupling / Jaw Clamp Type 材質 ● 鋁合金 ● 緩衝材：工程塑膠(紅) 特性 ● 高扭力 ● 高剛性 ● 抗震性 ● 適合用於一般傳動及切削機構 ● 適用溫度環境：-30°～80° ● 固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L E F G H M Min Max SRJ-20C-RD 20 10 30 9 0.5 5.0 6.5 M2.5 5 8 19 SRJ-30C-RD 30 11 34 11 0.5 5.5 10.0 M4 6 14 50 SRJ-40C-RD 40 25 66 14 1.0 8.5 14.0 M5 10 19 190 SRJ-55C-RD 55 30 78 16 1.0 10.5 20.0 M6 15 25 412 SRJ-65C-RD 65 35 90 17.5 1.25 13.0 24.0 M8 12 35 560 SRJ-80C-RD 80 45 114 21 1.5 15.0 31.0 M8 15 45 1400 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許偏角 ( º ) 容許軸向位差 (mm) SRJ-20C-RD 5.0 10 23000 1.0×10-6 0.10 1.0 ±0.4 SRJ-30C-RD 12.5 25 19000 6.1×10-6 0.10 1.0 ±0.5 SRJ-40C-RD 17.0 34 14000 3.8×10-5 0.10 1.0 ±0.6 SRJ-55C-RD 60.0 120 10500 1.5×10-4 0.10 1.0 ±0.7 SRJ-65C-RD 160.0 320 8500 3.8×10-4 0.10 1.0 ±0.75 SRJ-80C-RD 450.0 900 7100 6.2×10-3 0.10 1.0 ±0.8
撓性聯軸器SRJ系列 爪型/止付螺絲固定式 Coupling / Jaw Set Screw Type 材質 ● 鋁合金 ● 緩衝材：工程塑膠(紅) 特性 ● 高扭力 ● 高剛性 ● 抗震性 ● 適合用於一般傳動及切削機構 ● 適用溫度環境：-30°～80° ● 固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L E F G M Min Max SRJ-20-RD 20 10 30 9 0.5 5 M3 5 9.525 18 SRJ-30-RD 30 11 35 11 0.5 5.5 M4 6 14 50 SRJ-40-RD 40 25 66 14 1.0 12.5 M5 8 19 190 SRJ-40S-RD 40 14 42 14 1.0 7.0 M5 8 19 170 SRJ-55-RD 55 30 78 16 1.0 10.0 M6 12 25 350 SRJ-65-RD 65 35 90 17.5 1.25 17.5 M8 15 35 570 SRJ-80-RD 80 45 114 21 1.5 22.5 M8 15 45 1400 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許偏角 ( º ) 容許軸向位差 (mm) SRJ-20-RD 5 10 23000 1.0×10-6 0.10 1.0 ±0.4 SRJ-30-RD 12.5 25 19000 5.8×10-6 0.10 1.0 ±0.5 SRJ-40-RD 17 34 14000 4.0×10-5 0.10 1.0 ±0.6 SRJ-40S-RD 17 34 14000 3.9×10-5 0.10 1.0 ±0.6 SRJ-55-RD 60 120 10500 1.6×10-4 0.10 1.0 ±0.7 SRJ-65-RD 160 320 8500 3.8×10-4 0.10 1.0 ±0.75 SRJ-80-RD 400 900 7100 6.3×10-3 0.10 1.0 ±0.8

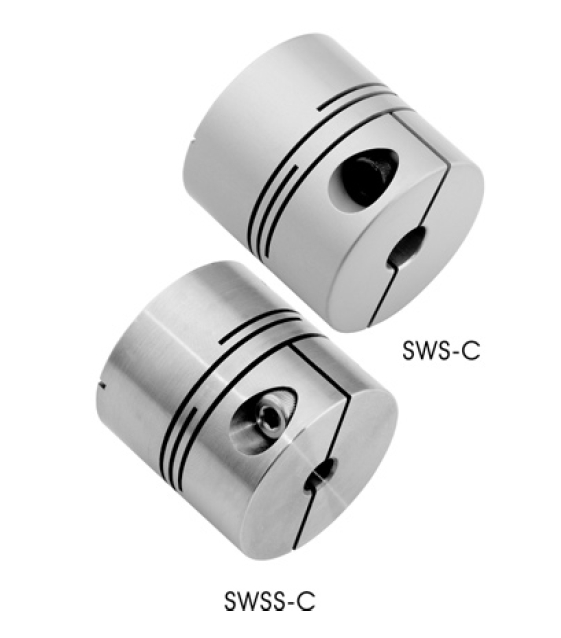

撓性聯軸器SWS-C/SWSS-C系列開縫型/夾緊式 材質 ● SWS系列-鋁合金 ● SWSS系列-不銹鋼 特性 ●一體成型、小巧 ●零背隙 ● 剛性大 ●偏角誤差較佳 ●適合譯碼器、小馬力傳動、高精密傳動 ● 固定方式：夾緊式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G H M Min Max SWS-16C 16 6.8 18 3.4 5 M2.5 4 6 8 SWS-20C 20 7.65 20 3.8 6.5 M3 5 8 13 SWS-25C 25 9 25 4.8 9 M3 6 10 25 SWS-32C 32 12.6 32 6.3 11 M4 6 14 53 SWS-40C 40 15.3 40 7.5 14 M5 10 16 117 SWSS-16C 16 6.8 18 3.4 5 M2.5 5 6 21 SWSS-20C 20 7.65 20 3.8 6.5 M3 5 8 36 SWSS-25C 25 9.6 25 4.8 9 M3 6 10 69 SWSS-32C 32 12.6 32 6.3 11 M4 8 14 150 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏角 ( º ) 容許軸向位差 (mm) SWS-16C 0.3 0.6 9500 2.9×10-7 1 ±0.2 SWS-20C 0.5 1.0 7600 7.5×10-7 1 ±0.2 SWS-25C 1.0 2.0 6100 2.3×10-6 1 ±0.2 SWS-32C 2.2 4.0 4800 8.1×10-6 1 ±0.2 SWSS-16C 0.5 1.0 9500 7.8×10-7 1 ±0.2 SWSS-20C 1.0 2.0 7600 2.1×10-6 1 ±0.2 SWSS-25C 2.0 4.0 6100 6.3×10-6 1 ±0.2 SWSS-32C 3.5 7.0 4800 2.2×10-5 1 ±0.2

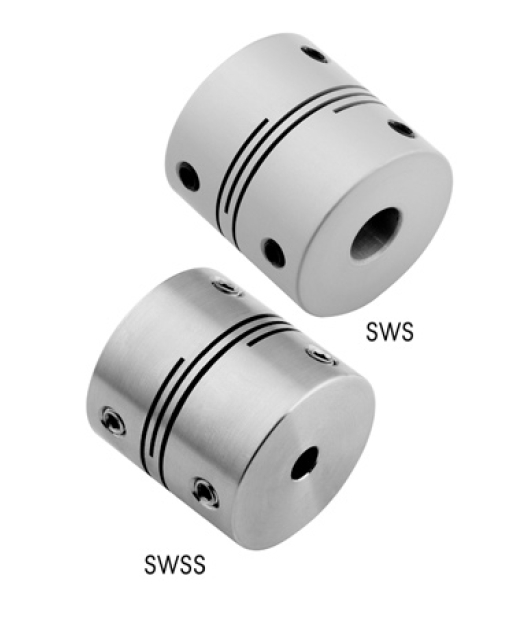

撓性聯軸器SWS/SWSS系列 開縫型/止付螺絲固定式 Coupling / Short-Slitted Set Screw Type 材質 ●SWS系列-鋁合金 ● SWSS系列-不銹鋼 特性 ●一體成型、小巧 ● 零背隙 ●剛性大 ●偏角誤差較佳 ●適合譯碼器、小馬力傳動、高精密傳動 ● 固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G M Min Max SWS-16 16 6.8 18 3 M3 4 6 7.4 SWS-20 20 7.65 20 3 M4 5 10 12 SWS-25 25 9.6 25 4 M4 6 12 24 SWS-32 32 12.6 32 6 M5 6 14 50 SWS-40 40 15.3 40 7.5 M5 10 16 115 SWSS-16 16 6.8 18 3 M3 5 6 18 SWSS-20 20 7.65 20 3 M4 5 10 32 SWSS-25 25 9.6 25 4 M4 6 12 63 SWSS-32 32 12.6 32 6 M5 6 14 130 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏角 ( º ) 容許軸向位差 (mm) SWS-16 0.3 0.6 24000 2.8×10-7 1 ±0.2 SWS-20 0.5 1 19000 7.5×10-7 1 ±0.2 SWS-25 1 2 15000 2.3×10-6 1 ±0.2 SWS-32 2 4 12000 8.0×10-6 1 ±0.2 SWSS-16 0.5 1 24000 7.2×10-7 1 ±0.1 SWSS-20 1 2 19000 2.0×10-6 1 ±0.1 SWSS-25 2 4 15000 6.1×10-6 1 ±0.2 SWSS-32 3.5 7 12000 2.1×10-5 1 ±0.2

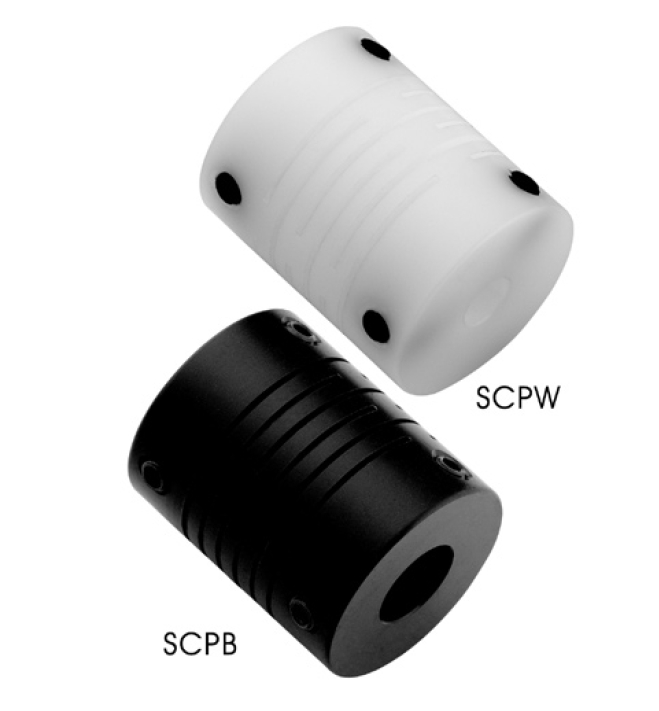

撓性聯軸器SCP系列 工程塑膠/止付螺絲固定式 Coupling / Plastic & Set Screw Type 材質 ●塑膠(黑、白) 特性 ●一體成型 ● 零背隙 ●耐酸鹼 ●絕緣性 ●偏角誤差較佳 ●適合用於譯碼器 ●溫度環境適用於70℃之內 ●固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G M Min Max SCP-16 16 6.5 23 3 M3 5 8 5 SCP-20 20 7.5 26 3.5 M4 6 8 8 SCP-25 25 8.5 31 4 M4 6 12 15 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 剛性靜扭力值 (N.m/rad) 容許偏心 (mm) 容許偏角 ( º ) 容許軸向位差 (mm) SCP-16 0.15 0.3 6000 1.3×10-7 16 0.2 2.5 ±0.3 SCP-20 0.25 0.5 8000 4.0×10-7 28 0.2 2.5 ±0.3 SCP-25 0.5 1.0 10000 10.0×10-7 35 0.2 2.5 ±0.3

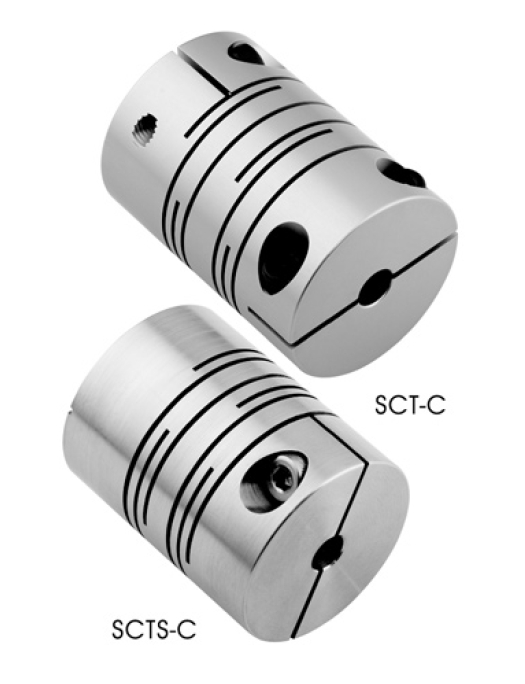

撓性聯軸器SCT-C/SCTS-C系列 開縫型/夾緊式 Coupling / Slitted Clamp Type 材質 ● SCT系列-鋁合金 ● SCTS系列-不銹鋼 特性 ●一體成型 ● 零背隙 ●剛性大 ●輕巧、無污染 ●適合譯碼器，小馬力傳動 ●偏角誤差較佳 ●固定方式：夾緊式(易拆卸，不損軸心) 單位：mm 尺寸 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G H M Min Max SCT-12C 12 5.0 18.5 2.5 4.0 M2 3 5 3.6 SCT-16C 16 6.5 23.0 3.25 5.0 M2.5 4 6 9.2 SCT-20C 20 7.5 26.0 3.75 6.5 M3 4 8 16.0 SCT-25C 25 8.5 31.0 4.25 9.0 M3 5 10 28.0 SCT-32C 32 12.0 41.0 6.0 11.0 M4 6 14 64.0 SCT-40C 40 15.0 56.0 8.5 14.0 M5 8 16 140.0 SCT-50C 50 18.0 71.0 10.5 18.0 M6 12 22 270.0 SCT-63C 63 22.0 90.0 13.0 24.0 M8 14 35 530.0 SCTS-12C 12 5.0 18.5 2.5 4.0 M2 3 5 10.0 SCTS-16C 16 6.5 23.0 3.25 5.0 M2.5 4 6 25.0 SCTS-20C 20 7.5 26.0 3.75 6.5 M3 5 8 43.0 SCTS-25C 25 8.5 31.0 4.25 9.0 M3 6 10 78.0 SCTS-32C 32 12.0 41.0 6.0 11.0 M4 8 14 170.0 SCTS-40C 40 15.0 56.0 8.5 14.0 M5 8 16 370.0 SCTS-50C 50 18.0 71.0 10.5 18.0 M6 12 22 750.0 SCTS-63C 63 22.0 90.0 13.0 24.0 M8 14 35 1400.0 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許偏角 ( º ) 容許軸向位差 (mm) SCT-12C 0.2 0.4 12000 7.8×10-8 0.10 2 ±0.3 SCT-16C 0.3 0.6 9500 3.4×10-7 0.10 2 ±0.4 SCT-20C 0.5 1.0 7600 9.1×10-7 0.10 2 ±0.4 SCT-25C 1.0 2.0 6100 2.6×10-6 0.15 2 ±0.5 SCT-32C 2.0 4.0 4800 9.7×10-6 0.15 2 ±0.5 SCT-40C 5.0 10.0 3800 3.3×10-5 0.20 2 ±0.5 SCT-50C 10.0 20.0 3100 1.0×10-4 0.20 2 ±0.5 SCT-63C 20.0 40.0 2400 3.2×10-4 0.20 2 ±0.5 SCTS-12C 0.3 0.6 12000 2.2×10-7 0.10 2 ±0.2 SCTS-16C 0.5 1.0 9500 9.0×10-7 0.10 2 ±0.3 SCTS-20C 1.0 2.0 7600 2.5×10-6 0.10 2 ±0.3 SCTS-25C 2.0 4.0 6100 7.1×10-6 0.15 2 ±0.4 SCTS-32C 3.5 7.0 4800 2.7×10-5 0.15 2 ±0.5 SCTS-40C 8.0 16.0 3800 9.0×10-5 0.20 2 ±0.5 SCTS-50C 15.0 30.0 3100 2.8×10-4 0.20 2 ±0.5 SCTS-63C 35.0 70.0 2400 8.8×10-4 0.20 2 ±0.5 SCT-C.SCTS-C 標準孔徑 單位：mm 型號 Stock Bores 標準孔徑 d1×d2(公差H7) 2 3 4 5 6 6.35 8 9.525 10 12 14 15 16 18 SCT-12C SCTS-12C ● ● ● ● ● ● SCT-16C SCTS-16C ● ● ● ● ● ● ● ● SCT-20C SCTS-20C ● ● ● ● ● ● ● ● ● SCT-25C SCTS-25C ● ● ● ● ● ● ● ● ● ● ● SCT-32C SCTS-32C ● ● ● ● ● ● ● ● SCT-40C SCTS-40C ● ● ● ● ● ● ● ● ● ● ● ● SCT-50C SCTS-50C ● ● ● ● ● ● ● ● ● ● SCT-63C SCTS-63C ● ● ● ● ● ● ● ●
