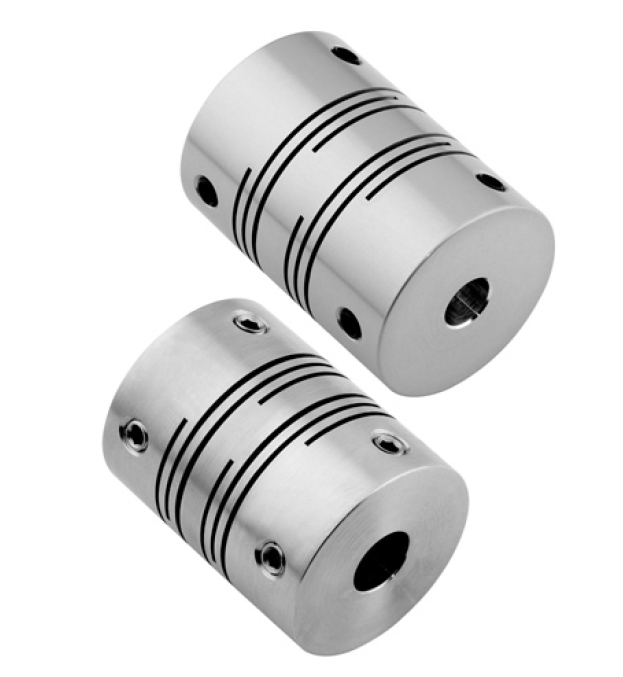

SCT/SCTS系列 開縫型/止付螺絲固定式/撓性聯軸器 Coupling / Slitted Set Screw Type 材質 ●SCT系列-鋁合金 ● SCTS系列-不銹鋼 特性 ●一體成型 ●零背隙 ●剛性大 ●輕巧、無污染 ●適合譯碼器，小馬力傳動 ●固定方式：止付螺絲固定式 尺寸 單位：mm 型號 基本尺寸(mm) d1×d2 標準孔徑公差(H7) 重量 (g) D I L G M Min Max SCT-8 8 3.5 14.0 1.7 M2 2 4 1.3 SCT-12 12 5.0 18.5 2.5 M2.5 3 6 4.5 SCT-16 16 6.5 23.0 3.0 M3 4 8 9.5 SCT-20 20 7.5 26.0 3.0 M4 5 10 16.0 SCT-25 25 8.5 31.0 4.0 M4 5 12 30.0 SCT-32 32 12.0 41.0 6.0 M5 6 14 65.0 SCT-40 40 15 56.0 8.5 M5 8 20 120.0 SCT-50 50 18 71.0 10.5 M6 12 25 230.0 SCT-63 63 22 90.0 13.0 M8 15 35 470.0 SCTS-12 12 5 18.5 2.5 M2.5 3 6 14.0 SCTS-16 16 6.5 23.0 3.0 M3 4 8 28.0 SCTS-20 20 7.5 26.0 3.0 M4 5 10 45.0 SCTS-25 25 8.5 31.0 4.0 M4 6 12 95.0 SCTS-32 32 12 41.0 6.0 M5 6 14 220.0 SCTS-40 40 15 56.0 8.5 M5 8 20 350.0 SCTS-50 50 18 71.0 10.5 M6 12 25 700.0 SCTS-63 63 22 90.0 13.0 M8 15 35 1300.0 性能 型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (kg．m2) 容許偏心 (mm) 容許偏角 ( º ) 容許軸向位差 (mm) SCT-8 0.1 0.2 48000 1.2×10-8 0.10 2 ±0.2 SCT-12 0.2 0.4 32000 8.3×10-8 0.10 2 ±0.3 SCT-16 0.3 0.6 24000 3.3×10-7 0.10 2 ±0.4 SCT-20 0.5 1.0 19000 9.0×10-7 0.10 2 ±0.4 SCT-25 1.0 2.0 15000 2.6×10-6 0.15 2 ±0.5 SCT-32 2.0 4.0 12000 9.6×10-6 0.15 2 ±0.5 SCT-40 5.0 10.0 9600 3.2×10-5 0.20 2 ±0.5 SCT-50 10.0 20.0 7700 1.0×10-4 0.20 2 ±0.5 SCT-63 20.0 40.0 6100 3.2×10-4 0.20 2 ±0.5 SCTS-12 0.3 0.6 32000 2.1×10-7 0.10 2 ±0.3 SCTS-16 0.5 1.0 24000 8.4×10-7 0.10 2 ±0.3 SCTS-20 1.0 2.0 19000 2.4×10-6 0.10 2 ±0.3 SCTS-25 2.0 4.0 15000 6.8×10-6 0.15 2 ±0.4 SCTS-32 3.5 7.0 12000 2.6×10-5 0.15 2 ±0.5 SCTS-40 8.0 16.0 9600 8.7×10-5 0.20 2 ±0.5 SCTS-50 15.0 30.0 7700 2.7×10-4 0.20 2 ±0.5 SCTS-63 35.0 70.0 6100 8.4×10-4 0.20 2 ±0.5 SCT.SCTS 標準孔徑 單位：mm 型號 Stock Bores 標準孔徑 d1×d2(公差H7) 2 3 4 5 6 6.35 8 9.525 10 12 14 15 16 18 SCT-8 SCTS-8 ● ● ● SCT-12 SCTS-12 ● ● ● ● ● ● ● ● SCT-16 SCTS-16 ● ● ● ● ● ● ● ● ● ● SCT-20 SCTS-20 ● ● ● ● ● ● ● ● ● ● ● ● SCT-25 SCTS-25 ● ● ● ● ● ● ● ● ● ● ● ● ● SCT-32 SCTS-32 ● ● ● ● ● ● ● ● ● ● ● ● ● ● SCT-40 SCTS-40 ● ● ● ● ● ● ● ● ● ● ● ● ● SCT-50 SCTS-50 ● ● ● ● ● ● ● ● ● ● SCT-63 SCTS-63 ● ● ● ● ● ●
螺桿支撐座之種類及適用之滾珠螺桿 Classification of support unit and applicable of ball screw 特性表 Characteristic 安裝順序 Mouting Procedures 固定端螺桿支撐座與螺桿組合 螺桿支撐座零件為一體,請勿分解。 滾珠螺桿在組合時請注意螺桿支撐座的軸承與軸 徑尺寸的配合。 固定端螺桿支撐座與間隔環放入螺桿後,用所附的 螺帽鎖緊,再將六角止付螺絲固定,在固定前,先 將內附的銅片置入螺帽中固定 在特殊的條件,如有題,請與本公司聯絡。 支持端螺桿支撐座,將軸承放入螺桿內,並以C型 扣環固定 Mount the fixed-end support unit on the ball screw shaft. Do not disassemble the support unit. When inserting the screw shaft into the support unit, makes the Condition that the oil seal lip is not deformed. After inserting the shaft into the fixed-end support unit tighten the support Unit with look nut. In addition hod it tighter. Using the set piece and Hexagon Socket screw. Side the supported-end bearing into the screw shaft. Put the bearing into The housing using stopper ring to hold the bearing. 與台位滑台的固定 Mouting the table on the ball screw nut and mounting the support unit on the base •滾珠螺桿與定位滑台的台面稍微固定(假固定)將固定端與螺桿尾端軸承組合 •確認滑台導引面(滑軌)與滾珠螺桿間的平行度,將固定端及支持端,鎖緊固定 •將滑台推移至行程兩端,以確認滾珠螺桿的順暢性,再將螺桿與滑台,鎖緊固定 •Mount the ball screw nut on the table. If a bracket is used, place the ball screw nut into the bracket. Temporarily tighten the ball screw nut. •Temporarily mounts the fixed-end support unit on the base. Move the table toward the support unit side, and center the ball screw so the table is balanced. To adjust, one of the following methods can be chosen. •Execute the adjustment with reference to the square or round support unit. Mark sure there is a clearance between the table bore and the outer circumference of the nut. •Use shim plates to center the square support unit with the center of the table. Or, create a clearance between the outer Circumference of the round support unit and the table bore. 確認精度 Mounting the support side housing and base and checking accuracy 測量螺桿支撐座的固定端(滾珠螺桿軸端的振幅)以及螺桿支撐座的支持端(軸方向的背隙) •Move the table toward supported-end housing side. Center the ball screw. Move the table to both directions to make sure it be balanced,then temporarily tighten the housing on the base. •Use tow dial indicators; one to check the run-out error at end of the ball screw shaft and the other to check the axial clearance. Finally tighten the nut, fixed-end support unit,and supported-end housing firmly. 馬達的連結 Connecting to the motor •馬達座的確實連結 •馬達座及滾珠螺桿與連器的安裝(注意安裝時的精度) •安裝後馬達運轉測試 •Fix the motor to the machine. •Use the coupling to connect the motor with the ball screw. •Execute. N-type表面處理 無電解 小型機器輕荷重用Focmcw 固定端Fied 標準型 StndardTye 經濟型Ecoomye 固定側緩衝型 Urethane Damper Type 小型機器輕荷重用For compact ball screw 支持端 Simple Support Side 標準型 Stndrd Type 固定側緩衝型Urethane Damper Type N型為表面無電解鎳處理 螺桿支撐座 Ballscrews Support Units 小型機器輕荷重用/固定端/標準型 For Compact Ball Screw / Fixed Support Side 方型-BK型 BKN型 BKU型 / SquareTye 方型-EK型 EK-N型 EKU型 / Square Type 法蘭型-WBK型WBK-N型 / CircTy 小型機器輕荷重用/固端/經濟型 For Compact Ball Screw / Fixed Support Side / Economy Type 方型-BKE型 BKU型 / SquaeType 方型-EKE型EKE型 / Squae Type 法蘭型-WBKE型 / Circle Type 小型機器輕荷重用/支持端 For Compact Ball Screw / Simple Support Side 方型-BF型BF型 BFU型 / Squae Type 方型-EF型EN型EFU型 / Squae Type 法蘭型-WBF型WBFN型 / Circle Type 工作機器重荷重用/固定端 For Heavy duty Ball Screw / Fixed Support Side 法蘭型-WBK-DF/CiclTy 法蘭型-WBK-DFD/Crcl 精密螺帽RNRN-DF/NutTye 滾珠螺帽支持座-MC/Backs 工作機器重荷重用 For heavy duty ball screw 固定端 Fixed Support Side 周邊組件 Peripherial accessories

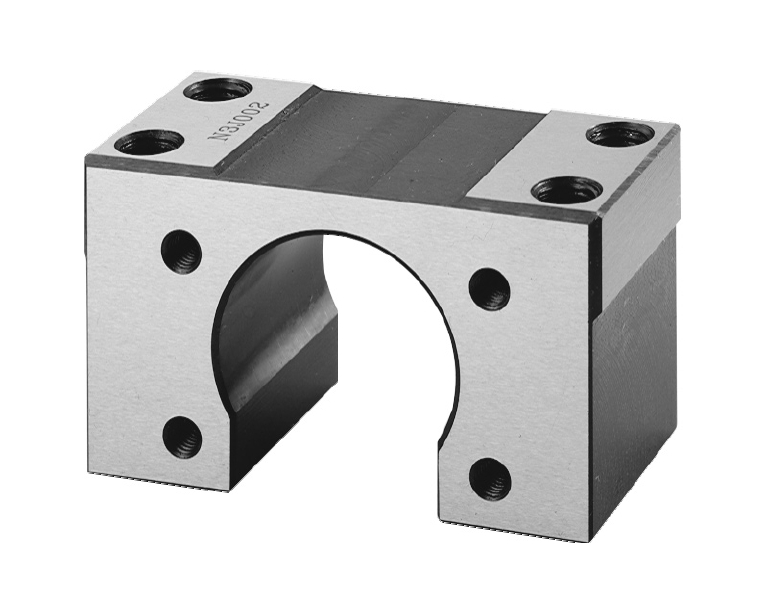

滾珠螺帽支持座 Brackets For Ball Screw 構造之特長 Characteristic of Structrue MC型螺帽支持座為適用各廠牌滾珠螺桿之螺帽，無論是轉造級或是研磨級螺桿，均可適用。 MC type brackets for ball screw assemablies are designed for high accuracy, high reliability, and high reliability. Applied to any kind of ball screw, no matter it is rolled or grinded. 滾珠螺帽支持座直接與滾珠螺帽固定連結，在滾珠螺帽支持座高度尺寸0.5～1mm游隙與滾珠螺帽的調整，可以得到較容易的取付方式，搭配滾珠螺桿與螺桿支撐座BK、EK，在中心高與垂直度的調整，以其得到較高的取付精度。 MC type brackets for ball screw and ball screw can be compatibly changed and Easily attached by the base support. MC type brackets for ball screw have varied compact structure. Use MC type brackets for ball screw and support unit. Ease to gettihg with high positioning accuracy. W W1 B B1 L C C1 F K T D PCD H×l S×l MC1004 48 24 40 4 32 16 10 20 32.5 9 26.4 36 M4×7 M5×10 MC1205 60 30 47 6.5 36 24 6 21 37 9 30.4 40 M4×7 M6×12 MC1404 60 30 50 5 36 20 10 21.5 37 9 31.4 40 M4×8 M6×12 MC1405 60 30 50 5 36 20 10 21.5 37 9 32.4 40 M4×8 M6×12 MC1408 60 30 50 5 36 20 10 21.5 37 9 34.4 45 M5×7 M6×12 MC1605 60 30 50 5 36 20 10 21.5 37 9 34.4 44 M4×8 M6×12 MC2005 86 43 70 8 50 30 10 31 54 16 40.4 50 M4×8 M8×16 MC2010 86 43 70 8 50 30 10 31 54 16 46.4 59 M6×10 M10×20 MC2020 86 43 70 8 40 24 8 28 51 16 39.4 59 M6×10 M10×20 適用螺帽支持座之各廠牌滾珠導螺桿 THK NSK KURODA HIWIN MC1004 BNK1004 BNK1010 PFT1004 SFT1004 GE1004-BAPR GG1004-BAPR MC1205 BNK1205 LSFT、LPFT1210 PFT、SFT1204 PFT、SFT1205 GY1204-HANR GE1205-BALR GG1205-BALR MC1404 BTK1404 RNFBL1404 MC1405 BTK1405 RNFBL1405 MC1408 BNK1408 BNK1510 BNK1520 BNK1616 USFC、UPFC1632 USFC、UPFC1520 LSFT、LPFT1408 LSFT、LPFT1510 PFT、SFT1405 PFT、SFT1604 GY1510-HULR GY1520-HULR GE1505-BALR GG1505-BALR GE1510-BALR GG1510-BALR GE1515-BALR GG1515-BALR GE1520-BALR GG1520-BALR FSW1510 FSV1616 MC1605 BTK1605 GY1505-HULR MC2005 BLK2020 BTK2005 RNFCL2020 RNFBL2005 USFC、UPFC2020 GY2005-HULR GY2020-HULR MC2010 BNK2010 LSFT、LPFT2010 LSFT、LPFT2016 LSFT、LPFT2020 GE2010-BALR GG2010-BALR GE2020-BALR GG2020-BALR FSW2010 FSW2020 MC2020 BNK2020

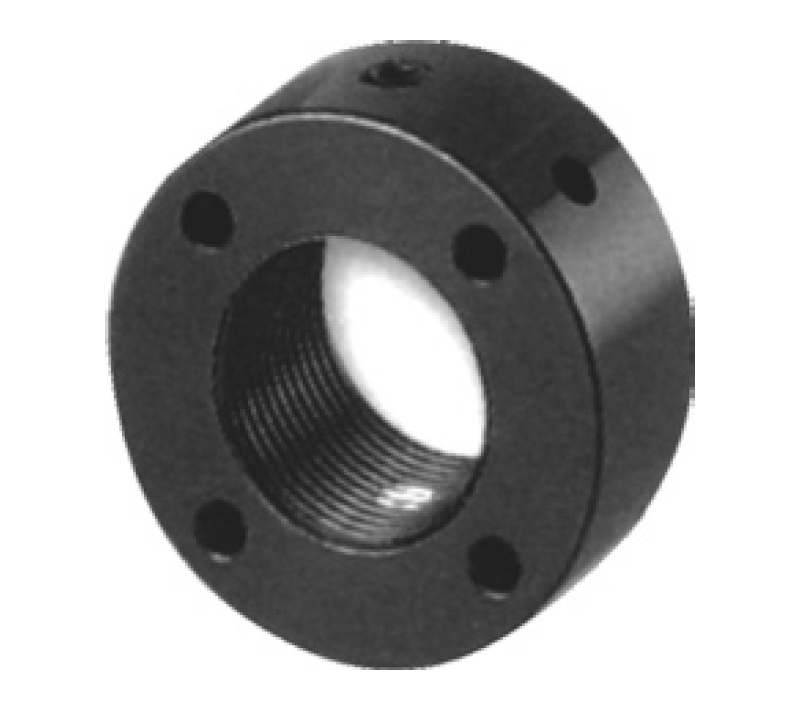

精密螺帽RN-DF型系列 Nut 型號 M D0 -0.1 B d1 d2 d3 d4 d5 B1 S 擰緊扭矩 (N.cm) RN17DF M17×1.0 37 18 30 18 27 4.3 4 10 M6 5400 RN20DF M20×1.0 40 18 30 21 30 4.3 4 10 M6 7350 RN25DF M25×1.5 45 20 40 26 35 4.3 4 11 M6 13200 RN30DF M30×1.5 50 20 40 31 40 4.3 5 11 M6 19600 RN35DF M35×1.5 55 22 50 36 45 4.3 5 12 M6 29400 RN40DF M40×1.5 60 22 50 41 50 4.3 5 12 M6 39200

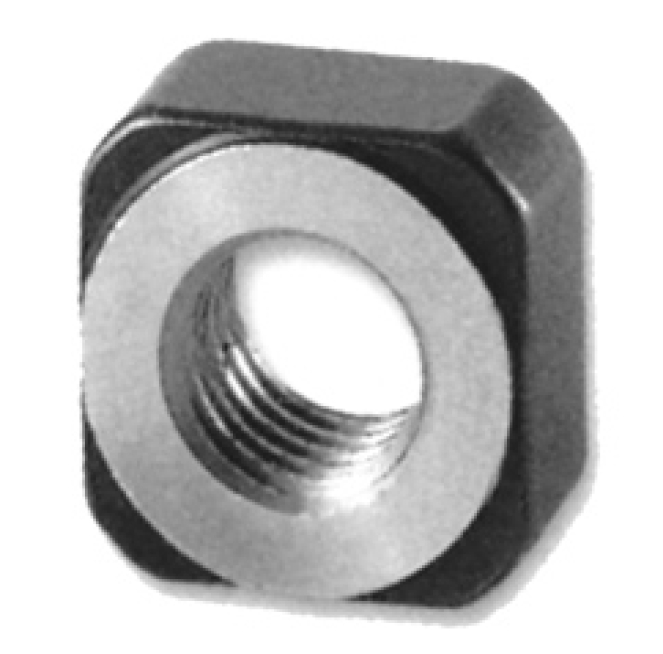

精密螺帽RN系列 Nut 型號 M D F B d B1 S RN- 6 M 6×0.75 14.5 12 5 10 2.7 M3銅片內附 RN- 8 M 8×1 17 14 6.5 13 4 M3銅片內附 RN-10 M10×1 20 16 8 15 5.5 M3銅片內附 RN-12 M12×1 22 19 8 17 5.5 M3銅片內附 RN-15 M15×1 25 22 8 21 4.5 M3銅片內附 RN-17 M17×1 30 24 13 25 9 M4銅片內附 RN-20 M20×1 35 30 11 26 7 M4銅片內附 RN-25 M25×1.5 43 35 15 33 10 M5銅片內附 RN-30 M30×1.5 48 40 20 39 14 M6銅片內附 RN-35 M35×1.5 60 50 21 46 14 M8銅片內附 RN-40 M40×1.5 63 50 25 51 18 M8銅片內附

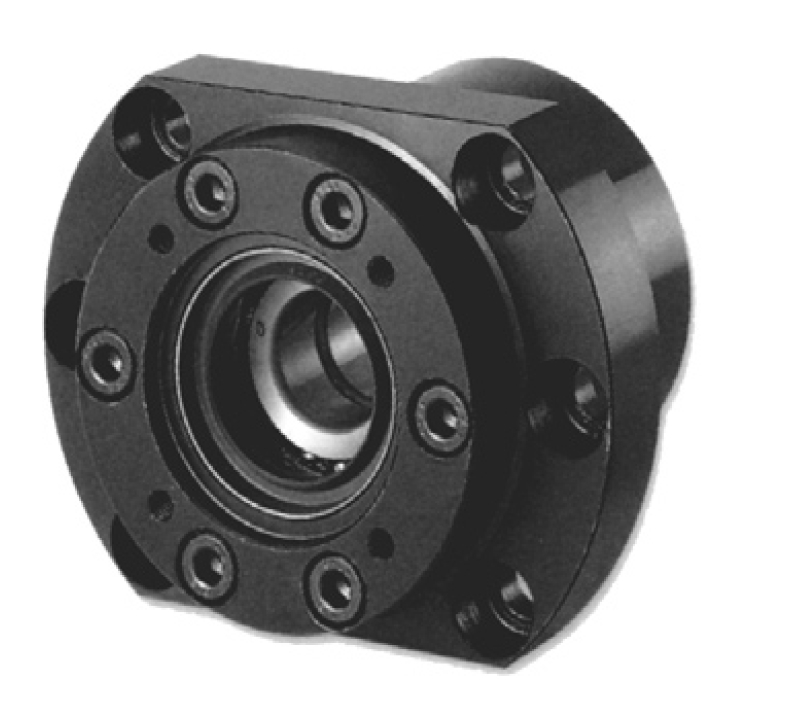

螺桿支撐座WBK-DFD系列固定端 Fixed Support Side 型號 軸徑 d g6 D D1 D2 L L1 L2 I WBK-25DFD 25 85 130 90 81 48 18 4 WBK-30DFD 30 WBK-35DFD 35 95 142 102 81 48 18 4 WBK-40DFD 40 軸端加工尺寸 Dimension of Shaft End 型號 WBK型 適用軸桿外徑 D d E M S WBK-25DFD Ø 32、Ø 36 25 104 M25×1.5 26 WBK-30DFD Ø 36、Ø 40、Ø 45 30 104 M30×1.5 26 WBK-35DFD Ø 40、Ø 45、Ø 50 35 107 M35×1.5 30 WBK-40DFD Ø 50 40 107 M40×1.5 30 W A X Y Z d1 V P Q 固定螺帽 軸承型號 M D3 L3 110 100 11 17.5 11 57 70 M6 12 M25×1.5 45 20 25TAC62BDFC10PN7B M30×1.5 50 20 30TAC62BDFC10PN7B 121 106 11 17.5 11 69 80 M6 12 M35×1.5 55 22 35TAC72BDFC10PN7B M40×1.5 60 22 40TAC72BDFC10PN7B 尺寸區分 g6 unit 0.001 WBK-25 Ø 85 -0.012 -0.034 WBK-30 Ø 85 -0.012 -0.034 WBK-35 Ø 95 -0.012 -0.034 WBK-40 Ø 95 -0.012 -0.034 軸徑尺寸容許差 尺寸區分 g6 unit 0.001 WBK-25 Ø 25 -0.003 -0.012 WBK-30 Ø 30 -0.004 -0.015 WBK-35 Ø 35 -0.004 -0.015 WBK-40 Ø 40 -0.004 -0.015

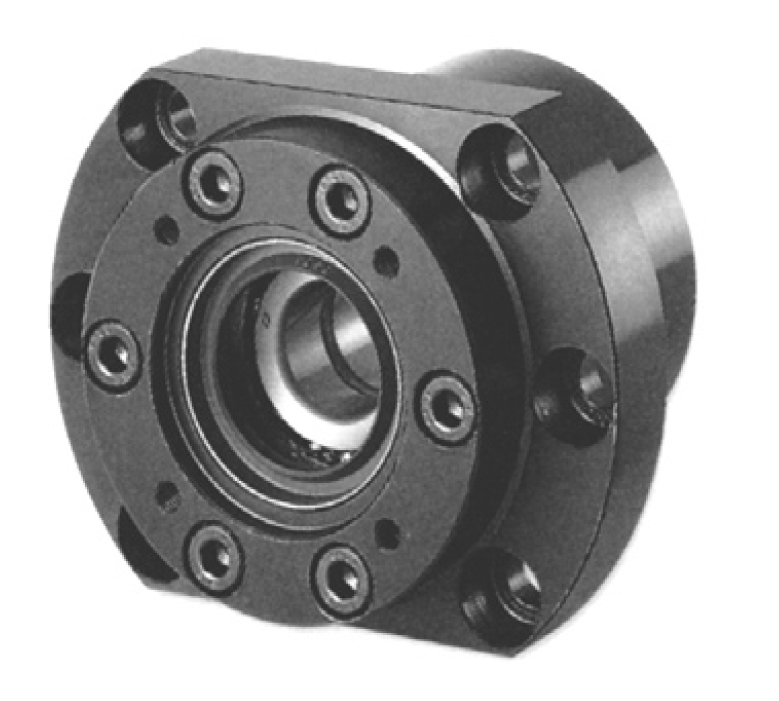

螺桿支撐座WBK-DF系列 固定端 Fixed Support Side 型號 軸徑 d g6 D D1 D2 L L1 L2 I WBK-17DF 17 70 106 72 60 32 15 3 WBK-20DF 20 WBK-25DF 25 85 130 90 66 33 18 4 WBK-30DF 30 WBK-35DF 35 95 142 102 66 33 18 4 WBK-40DF 40 表面處理：WBK型染黑 軸端加工尺寸 Dimension of Shaft End 型號 WBK型 適用軸桿外徑 D d E M S WBK-17DF Ø 20、Ø 25 17 81 M17×1.0 23 WBK-20DF Ø 25、Ø 28 20 81 M20×1.0 23 WBK-25DF Ø 32、Ø 36 25 89 M25×1.5 26 WBK-30DF Ø 36、Ø 40、Ø 45 30 89 M30×1.5 26 WBK-35DF Ø 40、Ø 45、Ø 50 35 92 M35×1.5 30 WBK-40DF Ø 50 40 92 M40×1.5 30 單位：MM W A X Y Z d1 V P Q 固定螺帽 軸承型號 M D3 L3 88 80 9 14 8.5 45 58 M5 10 M17×1.0 37 18 17TAC47BDFC10 88 80 9 14 8.5 45 58 M5 10 M20×1.0 40 18 20TAC47BDFC10 110 100 11 17.5 11 57 70 M6 12 M25×1.5 45 20 25TAC62BDFC10 110 100 11 17.5 11 57 70 M6 12 M30×1.5 50 20 30TAC62BDFC10 121 106 11 17.5 11 69 80 M6 12 M35×1.5 55 22 35TAC72BDFC10 121 106 11 17.5 11 69 80 M6 12 M40×1.5 60 22 40TAC72BDFC10 尺寸區分 g6 unit 0.001 WBK-17DF Ø 70 -0.010 -0.029 WBK-20DF Ø 70 -0.010 -0.029 WBK-25DF Ø 85 -0.012 -0.034 WBK-30DF Ø 85 -0.012 -0.034 WBK-35DF Ø 95 -0.012 -0.034 WBK-40DF Ø 95 -0.012 -0.034 軸徑尺寸容許差 尺寸區分 h unit 0.001 WBK-17DF Ø 17 -0.003 -0.011 WBK-20DF Ø 20 -0.003 -0.012 WBK-25DF Ø 25 -0.003 -0.012 WBK-30DF Ø 30 -0.004 -0.015 WBK-35DF Ø 35 -0.004 -0.015 WBK-40DF Ø 40 -0.004 -0.015

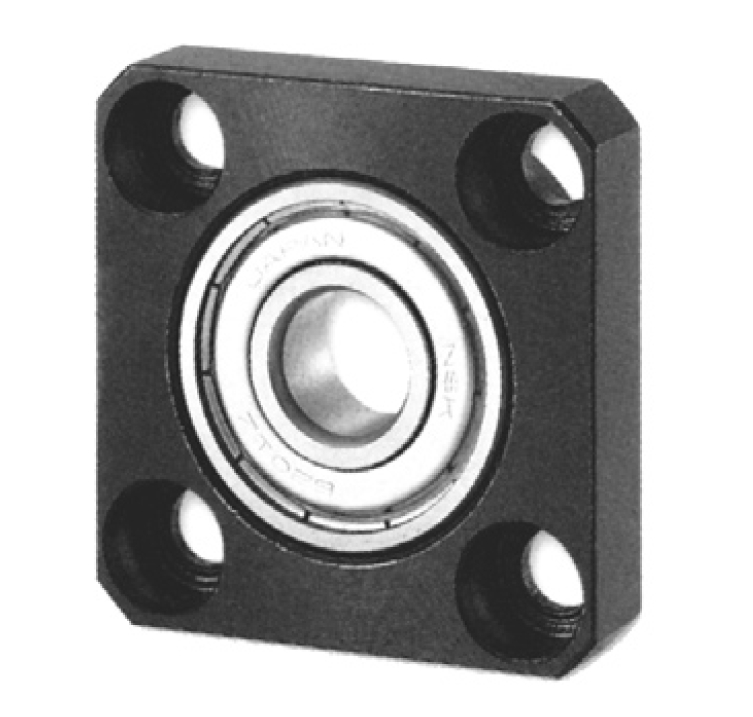

螺桿支撐座WBF系列 支持端 Fixed Support Side 型號 軸徑 D1 L H F D A WBF- 6 6 10 6 4 22 36 WBF-10 8 12 7 5 28 43 WBF-12 10 15 7 8 34 52 WBF-15 15 17 9 8 40 63 WBF-20 20 20 11 9 57 85 WBF-25 25 24 14 10 63 98 WBF-30 30 27 18 9 75 117 表面處理：WBF型染黑 WBF-N型無電解鎳 軸端加工尺寸 Dimension of Shaft End 型號 WBF型 適用軸桿外徑 D D1 E WBF- 6 φ10、φ12 6 9 WBF-10 φ12、φ14、φ15 8 10 WBF-12 φ14、φ15、φ16 10 11 WBF-15 φ18、φ20 15 13 WBF-20 φ25、φ28 20 19 WBF-25 φ32、φ36 25 20 WBF-30 φ40、φ50 30 21 D g6 22 -0.007 -0.020 28 -0.007 -0.020 34 -0.009 -0.025 40 -0.009 -0.025 57 -0.010 -0.029 63 -0.010 -0.029 75 -0.010 -0.029 編號 名稱 個數 1 軸承座 1 2 軸承 1 3 C型扣環 1 單位：MM PCD B X Y Z C型扣環 軸承型號 28 28 3.4 6.5 4 C 6 606ZZ 35 35 3.4 6.5 4 C 8 608ZZ 42 42 4.5 8 4 C10 6000ZZ 50 52 5.5 9.5 5.5 C15 6002ZZ 70 68 6.6 11 6.5 C20 6204ZZ 80 79 9 14 8.5 C25 6205ZZ 95 93 11 17.5 11 C30 6206ZZ 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 C型扣環 型號 WBF型 A B C 5.7 0.8 6.8 WBF- 6 7.6 0.9 7.9 WBF-10 9.6 1.15 9.15 WBF-12 14.3 1.15 10.15 WBF-15 19 1.35 15.35 WBF-20 23.9 1.35 16.35 WBF-25 28.6 1.75 17.75 WBF-30

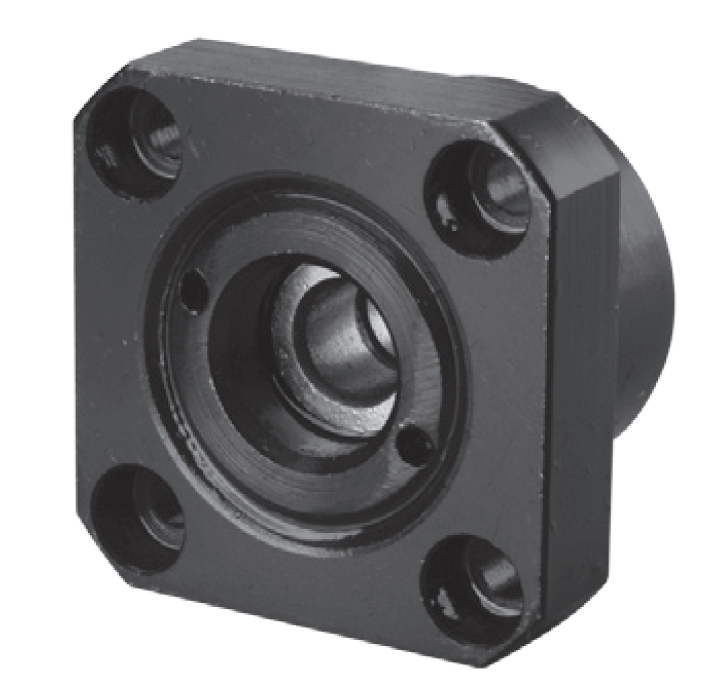

螺桿支撐座WBKE系列 固定端 經濟型 Fixed Support Side Economy Type 型號 軸徑 D1 A F L E Dg6 H PCD WBKE-10 10 52 16 26 29.5 34 10 42 WBKE-12 12 54 16 26 29.5 36 10 44 WBKE-15 15 63 17 30 36 40 13 50 WBKE-20 20 85 30 48 50 57 18 70 軸端加工尺寸 Dimension of Shaft End 型號 WBKE型 適用軸桿外徑 D D1 B E F M S WBKE-10 φ12、φ14、φ15 10 8 36 15 M10×1 11 WBKE-12 φ14、φ15、φ16、φ18 12 10 36 15 M12×1 11 WBKE-15 φ18、φ20 15 12 49 20 M15×1 13 WBKE-20 φ25、φ28 20 17 64 25 M20×1 17 D g6 34 -0.009 -0.025 36 -0.009 -0.025 40 -0.009 -0.025 57 -0.010 -0.029 編號 名稱 個數 1 軸承座 1 2 軸承 1 SET 3 壓蓋 1 4 間隔環 2 5 油封 2 6 固定螺帽 1 7 防鬆小螺栓(附銅墊片) 1 單位：MM M B L1 T1 L2 T2 X Y Z T 軸承型號 M3 42 8.5 5 8.5 5 4.5 8 4.5 16 7000ATADFC8P5 M3 44 8.5 5 8.5 5 4.5 8 4.5 19 7001ATADFC8P5 M3 52 12 6 12 6 5.5 9.5 5.5 22 7002ATADFC8P5 M4 68 12 10 12 10 6.6 11 6.5 30 7204ATADFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h7 6 10 -2 -15 10 14 -3 -18 14 18 18 24 -3 -21 J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W1 W2 型號 WBKE型 C1 C2 C3 R1 R2MAX N P R P 10 5 7 0.5 0.5 0.5 0.3 0.6 2×1.2 11 7.5 11 0.5 0.5 WBKE-10 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 0.5 0.5 WBKE-12 16 6 9 0.5 0.5 0.5 0.3 0.6 4×2.5 16 11.3 16 4 2 WBKE-15 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1 -3 WBKE-20

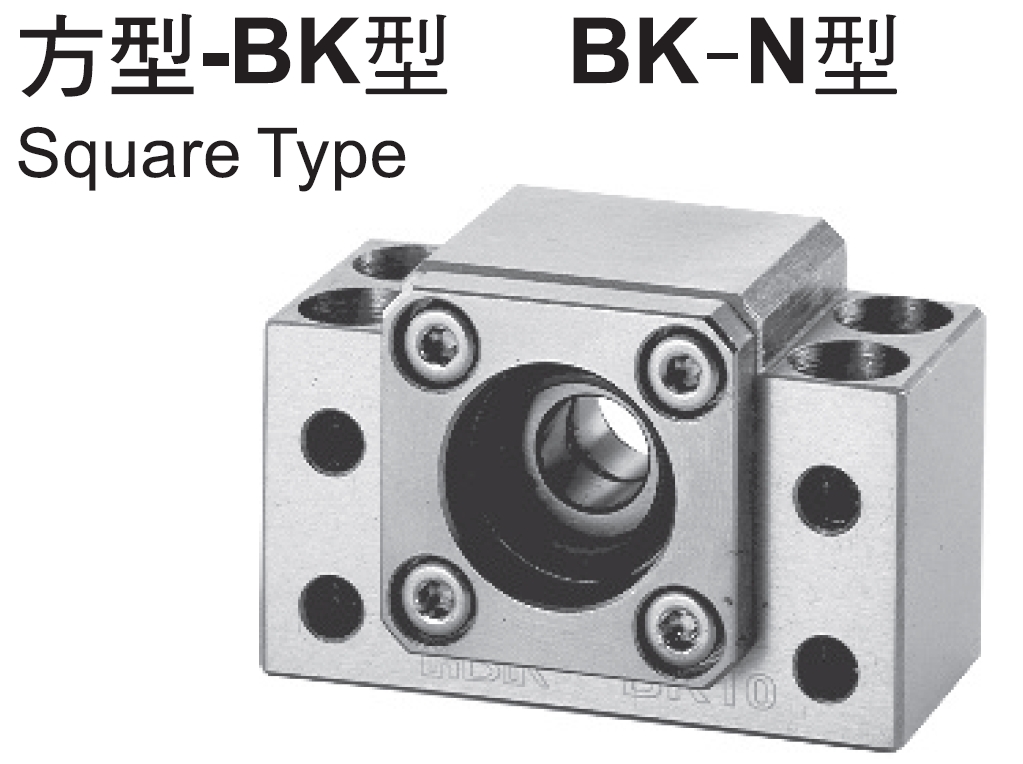

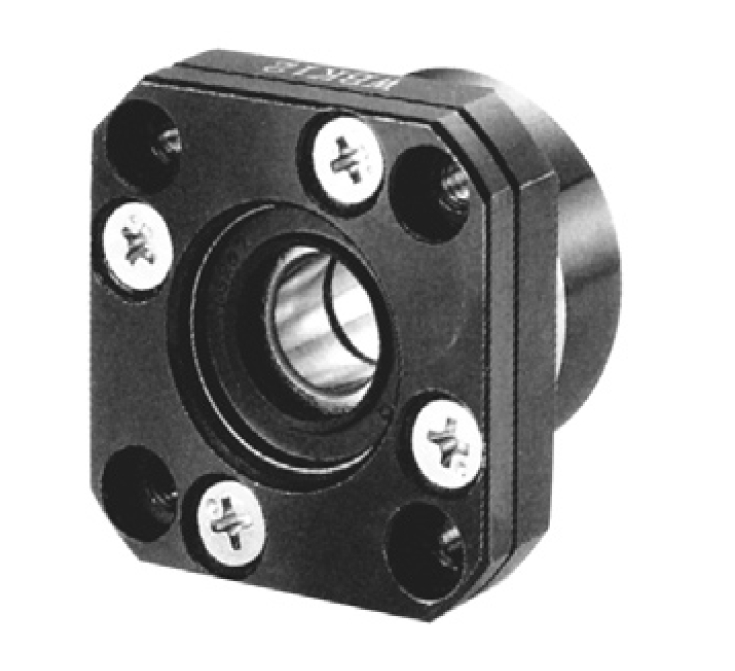

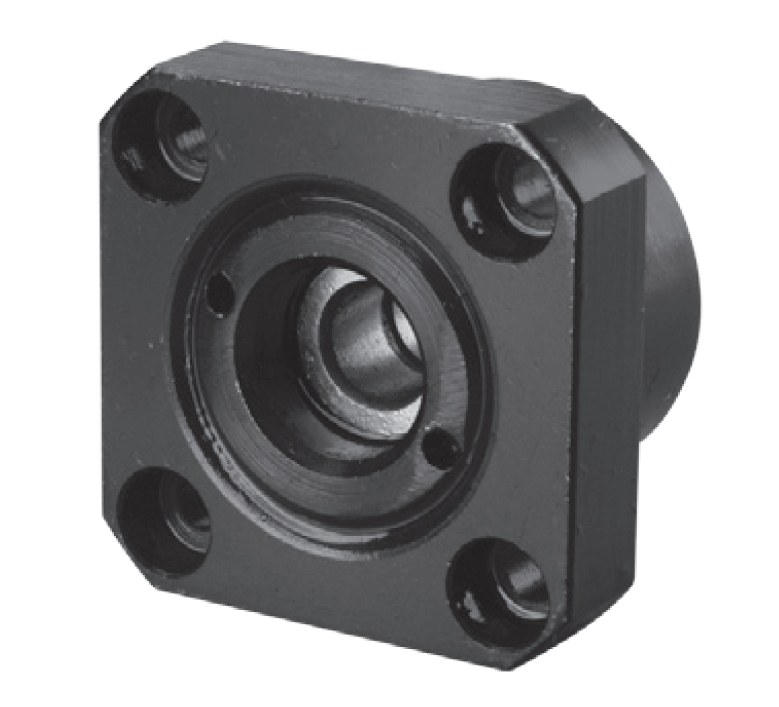

螺桿支撐座WBK系列 固定端 Fixed Support Side 型號 軸徑 D1 A F L E D H PCD WBK-10 10 52 17 27 29.5 34 10 42 WBK-12 12 54 17 27 29.5 36 10 44 WBK-15 15 63 17 32 36 40 15 50 WBK-20 20 85 30 52 50 57 22 70 WBK-25 25 98 30 57 60 63 27 80 WBK-30 30 117 32 62 61 75 30 95 軸端加工尺寸 Dimension of Shaft End 型號 WBK型 適用軸桿外徑 D D1 B E F M WBK-10 φ12、φ14、φ15 10 8 36 15 M10×1 WBK-12 φ14、φ15、φ16 12 10 36 15 M12×1 WBK-15 φ18、φ20 15 12 49 20 M15×1 WBK-20 φ25、φ28 20 17 64 25 M20×1 WBK-25 φ32、φ36 25 20 76 30 M25×1.5 WBK-30 φ40、φ50 30 25 72 38 M30×1.5 D g6 34 -0.009 -0.025 36 -0.009 -0.025 40 -0.009 -0.025 57 -0.010 -0.029 63 -0.010 -0.029 75 -0.010 -0.029 編號 名稱 個數 1 軸承座 1 2 軸承 1 SET 3 壓蓋 1 4 間隔環 2 5 油封 2 6 固定螺帽 1 7 防鬆小螺栓(附銅墊片) 1 單位：MM M B L1 T1 L2 T2 X Y Z T 軸承型號 M3 42 7.5 5 8.5 6 4.5 8 4 16 7000ATADFC8P5 M3 44 7.5 5 8.5 6 4.5 8 4 19 7001ATADFC8P5 M3 52 10 6 12 8 5.5 9.5 6 22 7002ATADFC8P5 M4 68 8 10 12 14 6.6 11 10 30 7204ATADFC8P5 M5 79 13 10 20 17 9 15 13 35 7205ATADFC8P5 M6 93 14 12 17 18 11 17.5 15 40 7206ATADFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h7 6 10 -2 -15 10 14 -3 -18 14 18 18 24 -3 -21 24 30 S J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W1 W2 型號 WBK型 C1 C2 C3 R1 R2MAX N P R P 11 10 5 7 0.5 0.5 0.5 0.3 0.6 2×1.2 11 7.5 11 0.5 0.5 WBK-10 11 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 0.5 0.5 WBK-12 13 16 6 9 0.5 0.5 0.5 0.3 0.6 4×2.5 16 11.6 16 4 2 WBK-15 17 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1 -3 WBK-20 20 27 10 13 0.5 0.5 0.5 0.5 0.6 6×3.5 25 19 25 5 -2 WBK-25 25 32 10 15 0.5 0.5 0.5 0.5 0.6 8×4 32 23.5 32 -3 -6 WBK-30
螺桿支撐座WBK系列 固定端 Fixed Support Side 型號 軸徑 D1 A F L E D g6 H PCD WBK-6S 6 35 13 20 22 22 7 28 WBK-8 8 43 14 23 26 28 9 35 軸端加工尺寸 Dimension of Shaft End 型號 WBK型 適用軸桿外徑 D D1 B E F M WBK-6S φ 8、φ10 6 4 30 8 M6×0.75 WBK-8 φ10、φ12 8 6 35 9 M8×1 D g6 22 -0.007 -0.020 28 -0.007 -0.020 編號 名稱 個數 1 軸承座 1 2 軸承 1 SET 3 壓蓋 1 4 間隔環 2 5 油封 2 6 固定螺帽 1 7 防鬆小螺栓(附銅墊片) 1 單位：MM M B L1 T1 L2 T2 X Y Z T 軸承型號 M3 28 5.5 3.5 6.5 4.5 2.9 5.5 3.5 12 706ATYDFC8P5 M3 35 7 4 8 5 3.4 6.5 4 14 708ATYDFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 S 倒角 圓角半徑 H1 W1 W2 型號 WBK型 C1 C2 C3 R1 R2MAX R P 12 0.3 0.3 0.3 0.3 0.6 3.7 6 1.5 0.5 WBK-6S 15 0.5 0.5 0.5 0.3 0.6 5.6 7 1.5 0.5 WBK-8

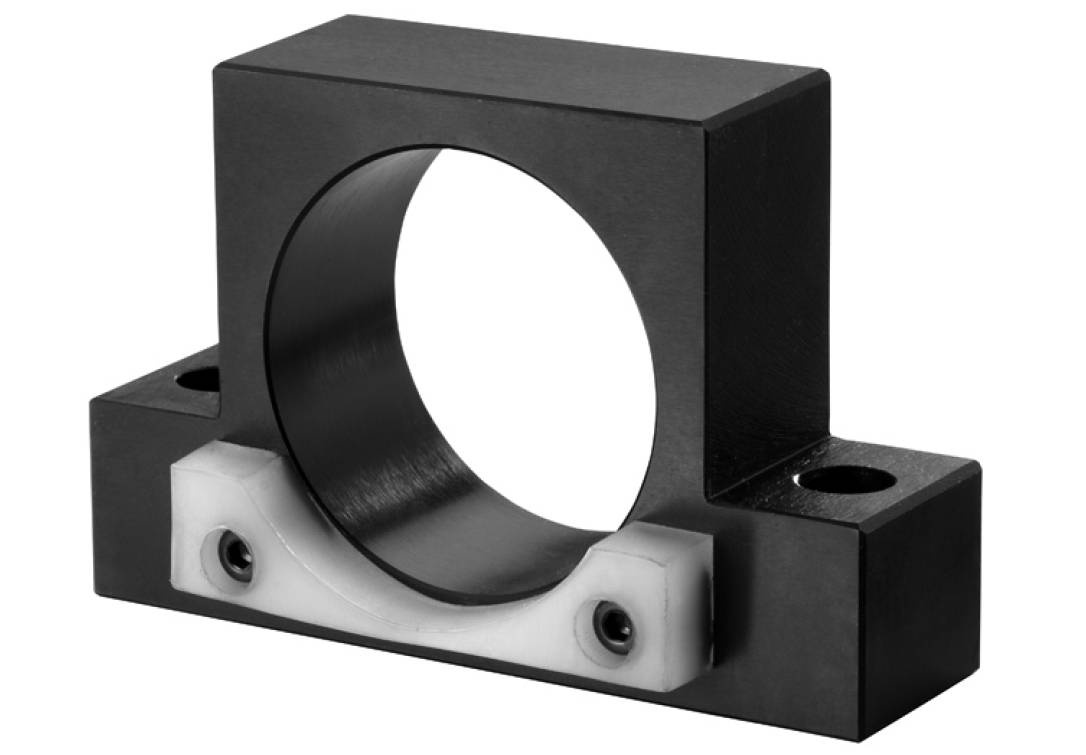

螺桿支撐座EFU系列 支持端(固定側緩衝型) Simple Support Side （Urethane Damper Type） 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h EFU- 6 6 42 30 18 21 20 13 EFU- 8 6 52 38 25 26 26 17 EFU-10 8 70 52 36 35 24 25 EFU-12 10 70 52 36 35 24 25 EFU-15 15 80 60 41 40 25 30 EFU-20 20 95 75 56 47.5 25 30 EFU-20S 20 95 75 56 47.5 45 30 EFU-25 25 105 85 66 52.5 25 35 軸端加工尺寸 Dimension of Shaft End 型號 EFU型 適用軸桿外徑 D D1 E EFU- 6 φ6、φ8 6 9 EFU- 8 φ10、φ12 6 9 EFU-10 φ12、φ14、φ15 8 10 EFU-12 φ14、φ15、φ16 10 11 EFU-15 φ18、φ20 15 13 EFU-20、EFU-20S φ25、φ28 20 19 EFU-25 φ32、φ36 25 20 編號 名稱 個數 1 軸承座 1 2 軸承 1 3 C型扣環 1 4 優利膠緩衝器 1 H L X Y Z C型扣環 緩衝器尺寸 軸承型號 a b t e 25 12 5.5 9.5 11 C 6 30 11.5 10 1.5 606ZZ 32 14 6.6 11 12 C 6 30 11 10 1.5 606ZZ 43 20 9 --- --- C 8 35 12 10 4.5 608ZZ 43 20 9 --- --- C10 35 12 10 6.5 6000ZZ 49 20 9 --- --- C15 44 16 10 11 6002ZZ 58 26 11 --- --- C20 67 18 10 11 6204ZZ 58 26 11 17 15 C20 67 18 10 11 6204ZZ 68 30 11 --- --- C25 67 18 10 13.5 6205ZZ 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 C型扣環 型號 EFU型 A B C 5.7 0.8 6.8 EFU- 6 5.7 0.8 6.8 EFU- 8 7.6 0.9 7.9 EFU-10 9.6 1.15 9.15 EFU-12 14.3 1.15 10.15 EFU-15 19 1.35 15.35 EFU-20、EFU-20S 23.9 1.35 16.35 EFU-25

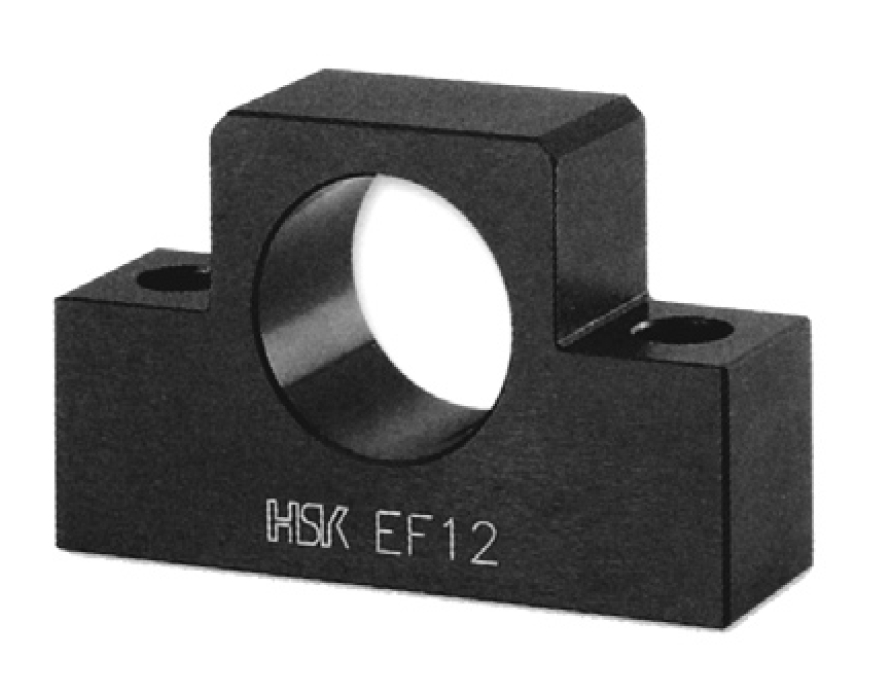

螺桿支撐座EF系列 支持端 Simple Support Side 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h EF- 6 6 42 30 18 21 20 13 EF- 8 6 52 38 25 26 26 17 EF-10 8 70 52 36 35 24 25 EF-12 10 70 52 36 35 24 25 EF-15 15 80 60 41 40 25 30 EF-20T 20 95 75 56 47.5 25 30 EF-20 20 95 75 56 47.5 45 30 EF-25 25 105 85 66 52.5 25 35 表面處理：EF型染黑 EF-N型無電解鎳 軸端加工尺寸 Dimension of Shaft End 型號 EF型 適用軸桿外徑 D D1 E EF- 6 φ6、φ8 6 9 EF- 8 φ10、φ12 6 9 EF-10 φ12、φ14、φ15 8 10 EF-12 φ14、φ15、φ16 10 11 EF-15 φ18、φ20 15 13 EF-20T、EF-20 φ25、φ28 20 19 EF-25 φ32、φ36 25 20 編號 名稱 個數 1 軸承座 1 2 軸承 1 3 C型扣環 1 單位：MM H L X Y Z C型扣環 軸承型號 25 12 5.5 9.5 11 C 6 606ZZ 32 14 6.6 11 12 C 6 606ZZ 43 20 --- 9 --- C 8 608ZZ 43 20 --- 9 --- C10 6000ZZ 49 20 --- 9 --- C15 6002ZZ 58 26 11 --- --- C20 6204ZZ 58 26 11 17 15 C20 6204ZZ 68 30 --- 11 --- C25 6205ZZ 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 C型扣環 型號 EF型 A B C 5.7 0.8 6.8 EF- 6 5.7 0.8 6.8 EF- 8 7.6 0.9 7.9 EF-10 9.6 1.15 9.15 EF-12 14.3 1.15 10.15 EF-15 19 1.35 15.35 EF-20、EF-20S 23.9 1.35 16.35 EF-25

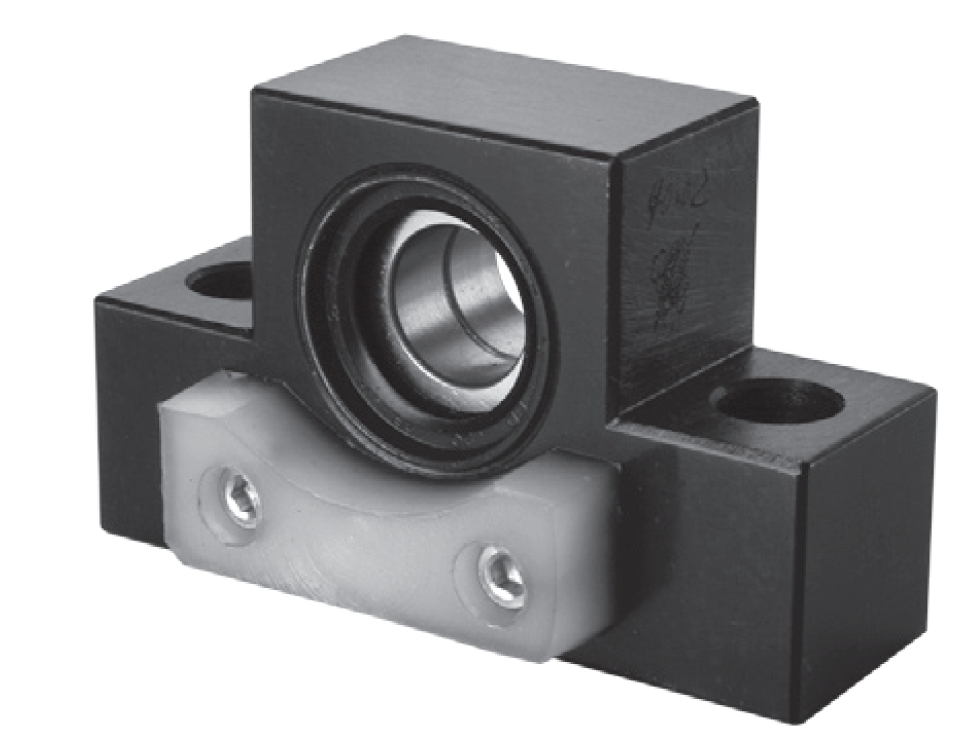

軸端支撐座EKEU系列 固定端 經濟型(固定側緩衝型) Fixed Support Side Economy Type （Urethane Damper Type） 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h H EKEU-10 10 70 52 36 35 24 25 43 EKEU-12 12 70 52 36 35 24 25 43 EKEU-15 15 80 60 41 40 25 30 49 EKEU-20S 20 95 75 56 47.5 30 30 58 軸端加工尺寸 Dimension of Shaft End 型號 EKEU型 適用軸桿外徑 D D1 B E F M S EKEU-10 φ12、φ14、φ15 10 8 36 15 M10×1 11 EKEU-12 φ14、φ15、φ16、φ18 12 10 36 15 M12×1 11 EKEU-15 φ18、φ20 15 12 49 20 M15×1 13 EKEU-20S φ25、φ28 20 17 64 25 M20×1 17 單位：MM L L1 L2 L3 M X Y Z T 緩衝器尺寸 軸承型號 a b t e 27 8.5 29.5 6 M3 9 -- -- 16 35 12 10 4.5 7000ATYDFC8P5 27 8.5 29.5 6 M3 9 -- -- 19 35 12 10 6.5 7001ATYDFC8P5 29 12 36 5 M3 11 -- -- 22 44 16 10 11 7002ATYDFC8P5 48 12 50 10 M4 17 11 15 30 67 18 10 11 7204ATYDFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W 型號 EKEU型 C1 C2 C3 R1 R2MAX N P R P 10 5 7 0.5 0.5 0.5 0.3 0.6 2×1.2 11 7.5 11 -0.5 EKUE-10 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 -0.5 EKEU-12 16 6 9 0.5 0.5 0.5 0.3 0.6 4×2.5 16 11.3 16 5 EKEU-15 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1 EKEU-20S

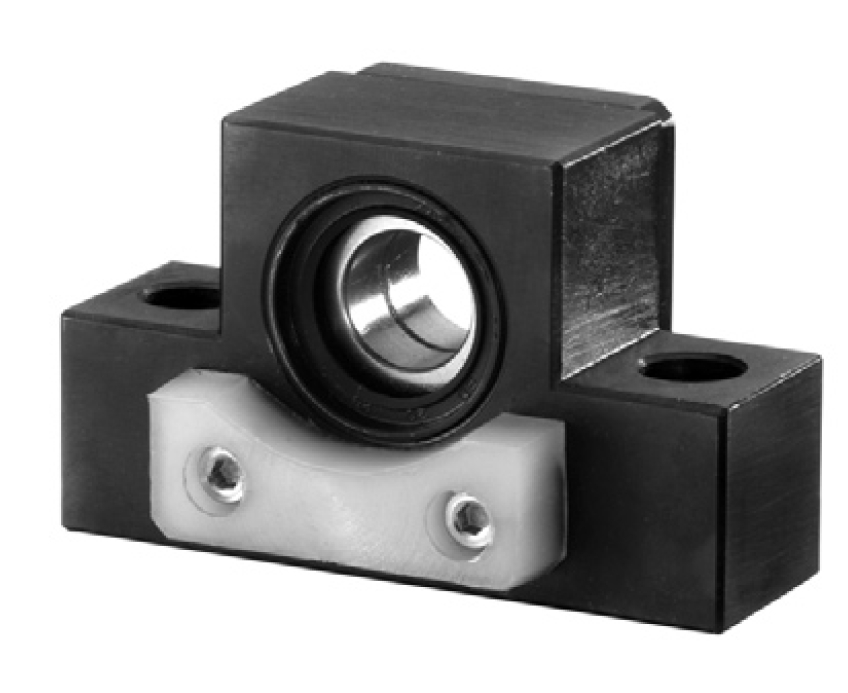

軸端支撐座EKU系列 固定端(固定側緩衝型)EKU-20S Fixed Support Side （Urethane Damper Type） 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h EKU-20S 20 95 75 56 47.5 45 30 EKU-20 20 95 75 56 47.5 25 30 EKU-25 25 105 85 66 52.5 25 35 軸端加工尺寸 Dimension of Shaft End 型號 EKU型 適用軸桿外徑 D D1 B E F M EKU-20S φ25、φ28、φ32 20 17 64 25 M20×1 EKU-20 20 17 64 25 M20×1 EKU-25 φ32、φ36 25 20 65 30 M25×1.5 C2 C1 H L L1 L2 L3 M X Y Z T 緩衝器尺寸 軸承型號 a b t e 10 22 58 42 10 52 10 M4 11 17 15 30 67 18 10 11 7204ATYDFC7P5 --- --- 58 42 10 50 10 M4 11 --- --- 30 67 18 10 11 7204ATYDFC7P5 9 30 68 48 13 60 14 M5 11 --- --- 35 67 18 10 13.5 7205ATYDFC7P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 S J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W 型號 EKU型 C1 C2 C3 R1 R2MAX N P R P 17 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1.0 EKU-20S 17 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1.0 EKU-20 18 27 10 13 0.5 0.7 1.0 0.5 0.6 6×3.5 25 19 25 1.0 EKU-25

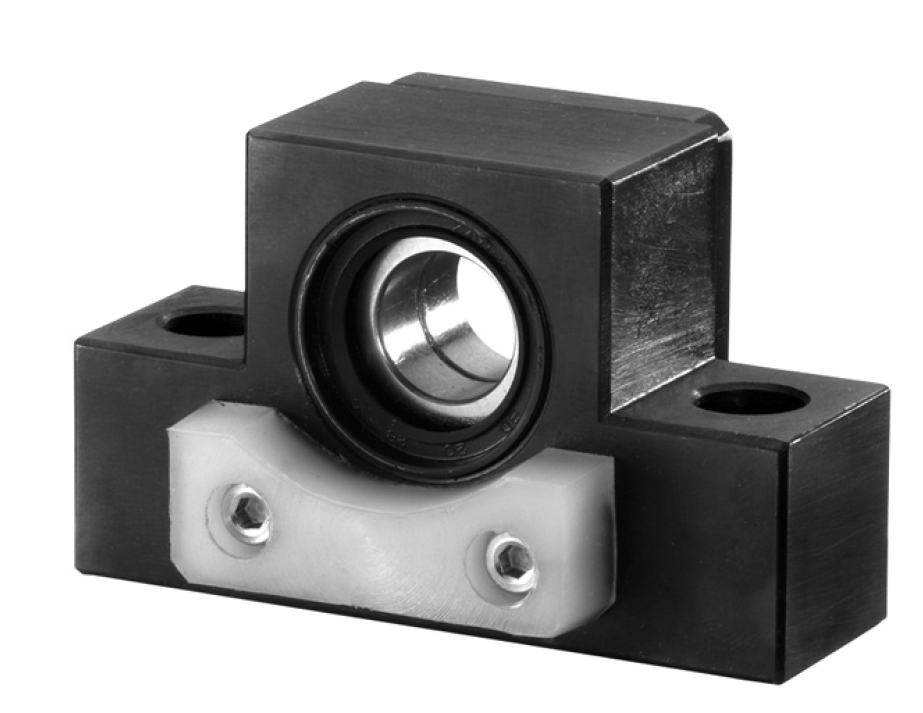

軸端支撐座EKU系列 固定端(固定側緩衝型) Fixed Support Side （Urethane Damper Type） 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h EKU- 6 6 42 30 18 21 20 13 EKU- 8 8 52 38 25 26 26 17 EKU-10 10 70 52 36 35 24 25 EKU-12 12 70 52 36 35 24 25 EKU-15 15 80 60 41 40 25 30 軸端加工尺寸 Dimension of Shaft End 型號 EKU型 適用軸桿外徑 D D1 B E F M EKU- 6 φ6、φ8 6 4 30 8 M6×0.75 EKU- 8 φ10、φ12 8 6 35 9 M8×1 EKU-10 φ12、φ14、φ15 10 8 36 15 M10×1 EKU-12 φ14、φ15、φ16 12 10 36 15 M12×1 EKU-15 φ18、φ20 15 12 49 20 M15×1 H L L1 L2 L3 M X Y Z T 緩衝器尺寸 軸承型號 a b t e 25 20 5.5 22 3.5 M3 5.5 9.5 11 12 30 11.5 10 1.5 706ATYDFC7P5 32 23 7 26 4 M3 6.6 11 12 14 30 11 10 1.5 708ATYDFC8P5 43 24 6 29.5 6 M3 9 --- --- 16 35 12 10 4.5 7000ATYDFC8P5 43 24 6 29.5 6 M3 9 --- --- 19 35 12 10 6.5 7001ATYDFC8P5 49 25 6 36 5 M3 11 --- --- 22 44 16 10 11 7002ATYDFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 S J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W 型號 EKU型 C1 C2 C3 R1 R2MAX N P R P 8 5 4 4 0.3 0.3 0.3 0.3 0.6 --- --- 3.7 6 1.5 EKU- 6 10 8 5 5 0.3 0.3 0.3 0.3 0.6 --- --- 5.6 7 1.5 EKU- 8 11 10 5 7 0.5 0.5 0.5 0.3 0.6 2×1.2 11 7.5 11 -0.5 EKU-10 11 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 -0.5 EKU-12 13 16 6 9 0.5 0.5 0.5 0.3 0.6 4×2.5 16 11.3 16 5.0 EKU-15

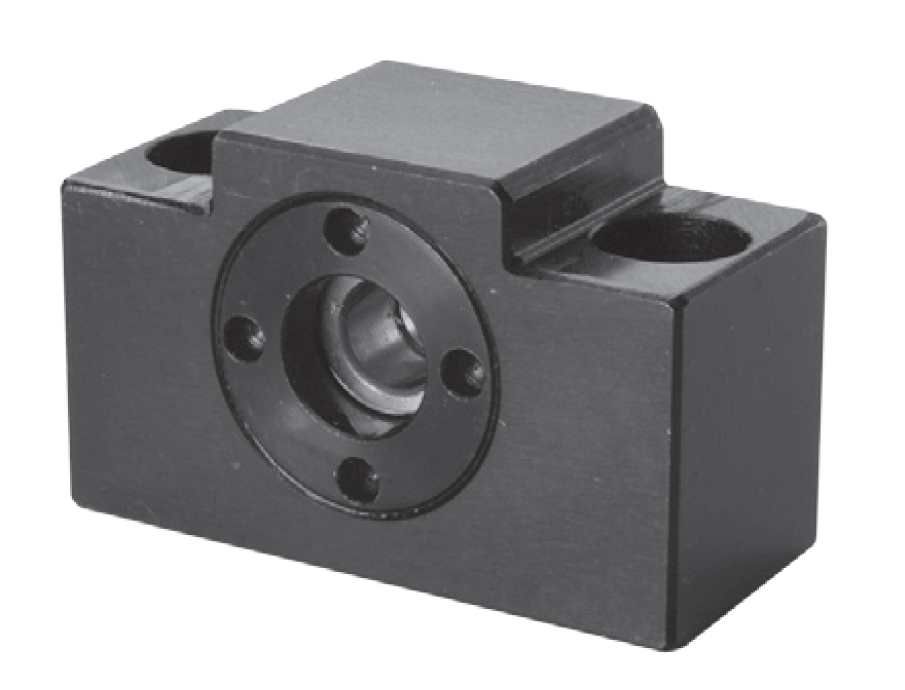

軸端支撐座EKE系列 固定端 經濟型 Fixed Support Side Economy Type 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h H EKE-10 10 70 52 36 35 24 25 43 EKE-12 12 70 52 36 35 24 25 43 EKE-15 15 80 60 41 40 25 30 49 EKE-20S 20 95 75 56 47.5 30 30 58 軸端加工尺寸 Dimension of Shaft End 型號 EKE型 適用軸桿外徑 D D1 B E F M S EKE-10 φ12、φ14、φ15 10 8 36 15 M10×1 11 EKE-12 φ14、φ15、φ16、φ18 12 10 36 15 M12×1 11 EKE-15 φ18、φ20 15 12 49 20 M15×1 13 EKE-20S φ25、φ28 20 17 64 25 M20×1 17 L L1 L2 L3 M X Y Z T 軸承型號 27 8.5 29.5 6 M3 9 -- -- 16 7000ATYDFC8P5 27 8.5 29.5 6 M3 9 -- -- 19 7001ATYDFC8P5 29 12 36 5 M3 11 -- -- 22 7002ATYDFC8P5 48 12 50 10 M4 17 11 15 30 7204ATYDFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 -2 -15 10 14 -3 -18 14 18 18 24 -3 -21 J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W 型號 EKE型 C1 C2 C3 R1 R2MAX N P R P 10 5 7 0.5 0.5 0.5 0.3 0.6 2×1.2 11 7.5 11 -0.5 EKE-10 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 -0.5 EKE-12 16 6 9 0.5 0.5 0.5 0.3 0.6 4×2.5 16 11.3 16 5.0 EKE-15 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1.0 EKE-20S

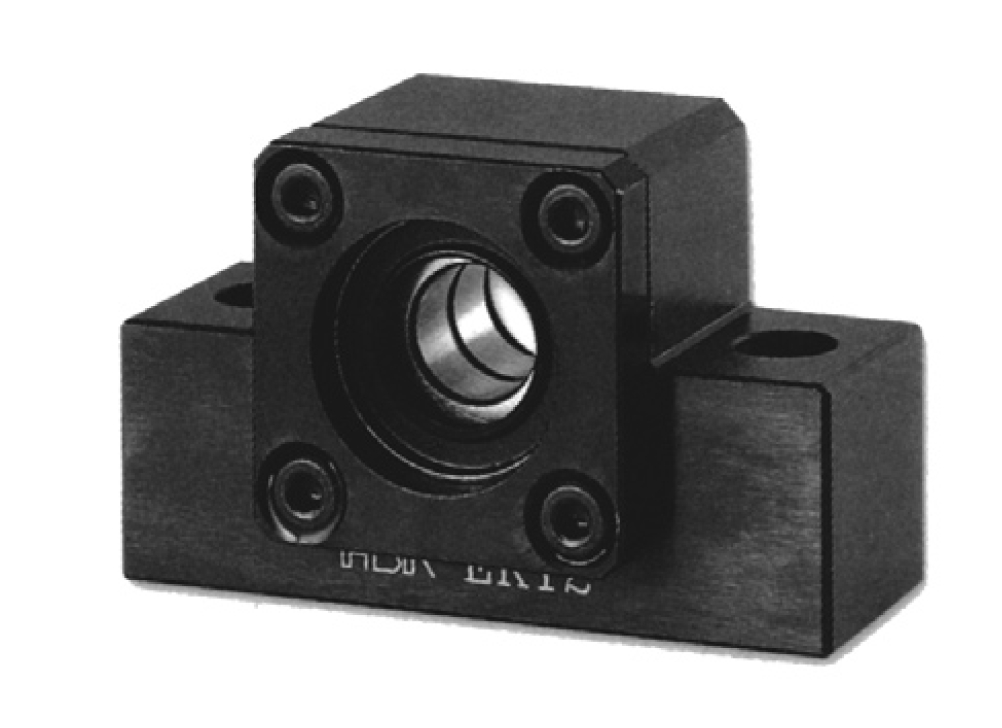

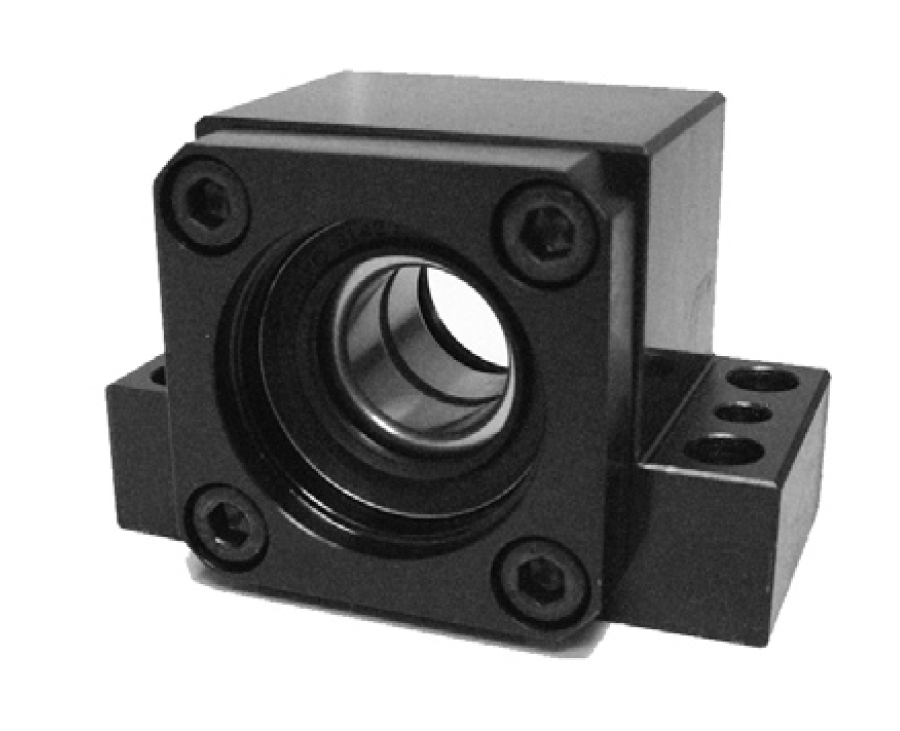

軸端支撐座EK系列 固定端EK-20S Fixed Support Side 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h EK-20 20 95 75 56 47.5 45 30 EK-20T 20 95 75 56 47.5 25 30 EK-25 25 105 85 66 52.5 25 35 表面處理：EK型染黑 EK-N型無電解鎳 軸端加工尺寸 Dimension of Shaft End 型號 EK型 適用軸桿外徑 D D1 B E F M EK-20 φ25、φ28、φ32 20 17 64 25 M20×1 EK-20T 20 17 64 25 M20×1 EK-25 φ32、φ36 25 20 65 30 M25×1.5 C2 C1 H L L1 L2 L3 M X Y Z T 軸承型號 10 22 58 42 10 50 10 M4 11 17 15 30 7204ATYDFC8P5 --- --- 58 42 10 50 10 M4 11 --- --- 30 7204ATYDFC8P5 9 30 68 48 13 60 14 M5 11 --- --- 35 7205ATYDFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 -2 -15 10 14 -3 -18 14 18 18 24 -3 -21 S J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W 型號 EK型 C1 C2 C3 R1 R2MAX N P R P 17 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1.0 EK-20S 17 21 8 11 0.5 0.5 0.5 0.5 0.6 5×3.0 21 16 21 1.0 EK-20 18 27 10 13 0.5 0.7 1.0 0.5 0.6 6×3.5 25 19 25 1.0 EK-25
軸端支撐座EK系列 固定端EK6~8 Fixed Support Side 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h EK- 6 6 42 30 18 21 20 13 EK- 8 8 52 38 25 26 26 17 EK-10 10 70 52 36 35 24 25 EK-12 12 70 52 36 35 24 25 EK-15 15 80 60 41 40 25 30 表面處理：EK型染黑 EK-N型無電解鎳 軸端加工尺寸 Dimension of Shaft End 型號 EK型 適用軸桿外徑 D D1 B E F M EK- 6 φ6、φ8 6 4 30 8 M6×0.75 EK- 8 φ10、φ12 8 6 35 9 M8×1 EK-10 φ12、φ14、φ15 10 8 36 15 M10×1 EK-12 φ14、φ15、φ16 12 10 36 15 M12×1 EK-15 φ18、φ20 15 12 49 20 M15×1 編號 名稱 個數 1 軸承座 1 2 軸承 1 SET 3 壓蓋 1 4 間隔環 2 5 油封 2 6 固定螺帽 1 7 防鬆小螺栓(附銅墊片) 1 H L L1 L2 L3 M X Y Z T 軸承型號 25 20 5.5 22 3.5 M3 5.5 9.5 11 12 706ATYDFC7P5 32 23 7 26 4 M3 6.6 11 12 14 708ATYDFC8P5 43 24 6 29.5 6 M3 9 --- --- 16 7000ATYDFC8P5 43 24 6 29.5 6 M3 9 --- --- 19 7001ATYDFC8P5 49 25 6 36 5 M3 11 --- --- 22 7002ATYDFC8P5 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 S J G H 倒角 圓角半徑 H1鍵槽 (寬×深×長) H2 W 型號 EK型 C1 C2 C3 R1 R2MAX N P R P 10 5 4 4 0.3 0.3 0.3 0.3 0.6 --- --- 3.7 6 1.5 EK- 6 10 8 5 5 0.3 0.3 0.3 0.3 0.6 --- --- 5.6 7 1.5 EK- 8 11 10 5 7 0.5 0.5 0.5 0.3 0.6 2×1.2 11 7.5 11 -0.5 EK-10 11 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 -0.5 EK-12 13 16 6 9 0.5 0.5 0.5 0.3 0.6 4×2.5 16 11.3 16 5.0 EK-15

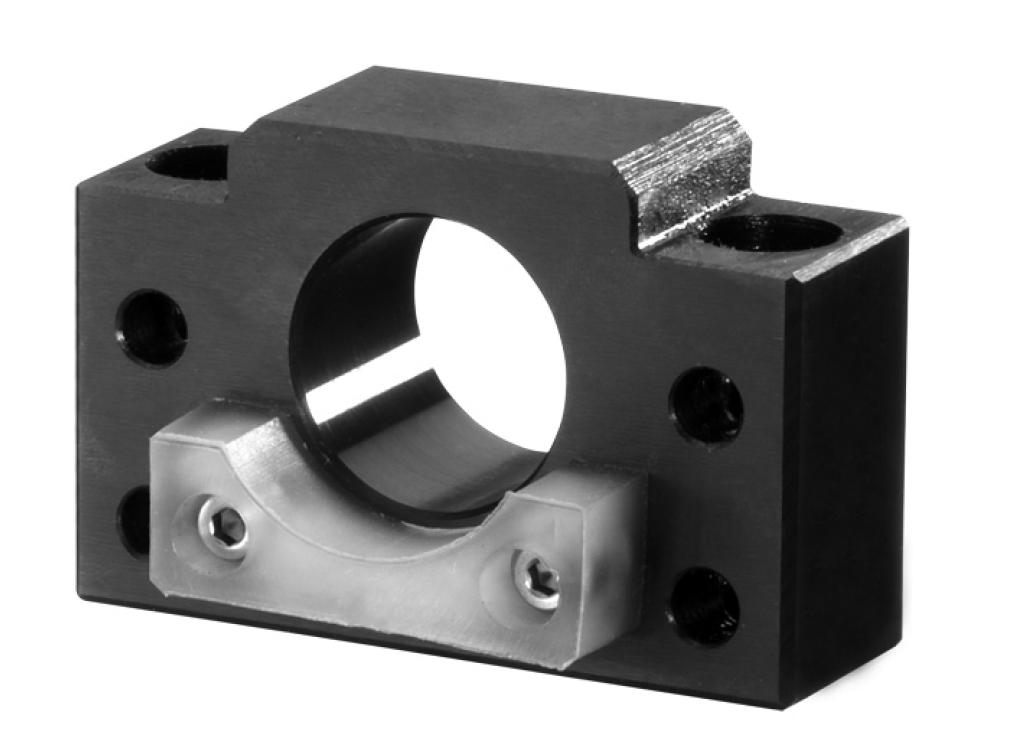

螺桿支撐座BFU系列支持端(固定側緩衝型) Simple Support Side （Urethane Damper Type） 型號 軸徑 D1 A B C ±0.02 E H1 ±0.02 h H BFU-10 8 60 46 34 30 32.5 22 39 BFU-12 10 60 46 35 30 32.5 25 43 BFU-15 15 70 54 40 35 38 28 48 BFU-17 17 86 68 50 43 55 39 64 BFU-20 20 88 70 52 44 50 34 60 BFU-25 25 106 85 64 53 70 48 80 軸端加工尺寸 Dimension of Shaft End 型號 BFU型 適用軸桿外徑 D D1 E BFU-10 φ12、φ14、φ15 8 10 BFU-12 φ14、φ15、φ16 10 11 BFU-15 φ18、φ20 15 13 BFU-17 φ20、φ25 17 16 BFU-20 φ25、φ28 20 16 BFU-25 φ32、φ36 25 20 編號 名稱 個數 1 軸承座 1 2 軸承 1 3 C型扣環 1 4 優利膠緩衝器 1 單位：MM L N P X Y Z C型扣環 緩衝器尺寸 軸承型號 a b t e 20 15 5.5 6.6 11 5 C8 35 12 10 5 608ZZ 20 18 5.5 6.6 11 1.5 C10 35 12 10 6.5 6000ZZ 20 18 5.5 6.6 11 6.5 C15 44 16 10 11.5 6002ZZ 23 28 6.6 9 14 8.5 C17 44 16 10 15.5 6203ZZ 26 22 6.6 9 14 8.5 C20 44 16 10 16.5 6004ZZ 30 33 9 11 18 11 C25 67 18 10 14 6205ZZ 軸徑尺寸容許差 尺寸區分(mm) h unit 0.001 以上 以下 h 6 10 - 2 -15 10 14 - 3 -18 14 18 18 24 - 3 -21 24 30 30 40 - 4 -25 40 50 C型扣環 型號 BFU型 A B C 7.6 0.9 7.9 BFU-10 9.6 1.15 9.15 BFU-12 14.3 1.15 10.15 BFU-15 16.2 1.15 13.15 BFU-17 19.0 1.35 13.35 BFU-20 23.9 1.35 16.35 BFU-25
