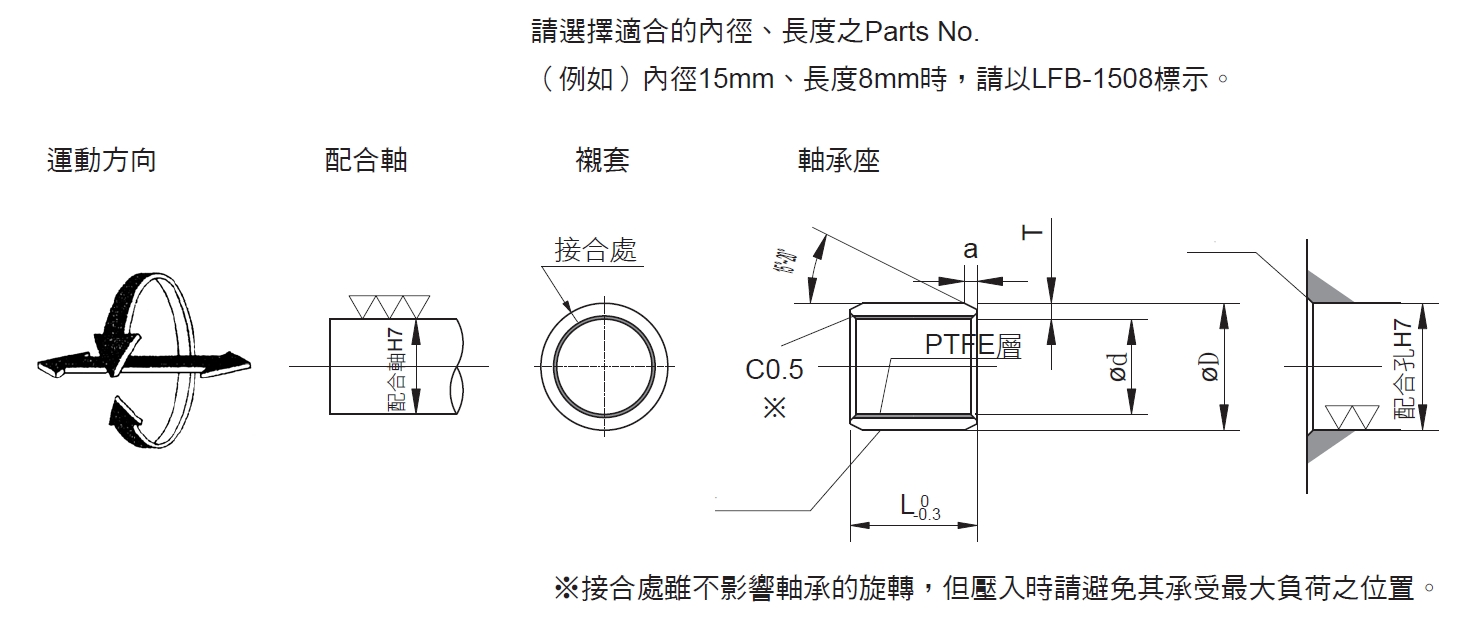

自潤襯套LFB DRYMET LF內徑：Ø3～Ø28 軸徑 軸承座 內徑 外徑 襯套厚度 長度 L 公差 0 -0.3 尺寸 公差 尺寸 H7 公差 Ød ØD 公差 T 公差 3 4 5 6 7 8 3 -0.025 -0.034 5 +0.012 0 3 5 +0.047 +0.017 1.0 0 -0.025 0303 0304 0305 0306 4 -0.025 -0.037 6 " 4 6 " " " 0403 0404 0405 0406 0408 5 " 7 +0.015 0 5 7 +0.055 +0.025 " " 0503 0504 0505 0506 0508 6 " 8 " 6 8 " " " 0603 0604 0605 0606 0607 0608 7 -0.025 -0.040 9 " 7 9 " " " 0705 0706 0707 0708 8 " 10 " 8 10 " " " 0805 0806 0807 0808 9 " 11 +0.018 0 9 11 +0.060 +0.030 " " 0906 10 " 12 " 10 12 " " " 1006 1007 1008 12 -0.025 -0.043 14 " 12 14 " " " 1206 1208 13 " 15 " 13 15 " " " 1308 14 " 16 " 14 16 +0.066 +0.035 " " 1408 15 " 17 " 15 17 " " " 1508 16 " 18 " 16 18 +0.070 +0.035 " " 17 " 19 +0.021 0 17 19 " " " 18 " 20 " 18 20 +0.075 +0.040 " " 19 -0.025 -0.046 22 " 19 22 " 1.5 0 -0.030 20 " 23 " 20 23 +0.080 +0.045 " " 22 " 25 " 22 25 " " " 24 " 27 " 24 27 " " " 25 " 28 " 25 28 +0.085 +0.050 " " 26 " 30 " 26 30 " 2.0 " 28 " 32 +0.025 0 28 32 +0.090 +0.050 " " ※壓入後內徑公差為參考值。 長度 L 公差 0 -0.3 壓入後 內徑公差 內徑 10 12 14 15 16 20 25 30 35 Ød +0.062 0 3 " 4 +0.065 0 5 0610 0612 " 6 0710 0712 " 7 0810 0812 0815 " 8 0910 +0.068 0 9 1010 1012 1015 1020 " 10 1210 1212 1215 1220 " 12 1310 1312 1315 1320 " 13 1410 1412 1414 1415 1416 1420 " 14 1510 1512 1515 1520 1525 " 15 1610 1612 1615 1620 1625 " 16 1710 1715 +0.071 0 17 1810 1812 1815 1820 1825 1830 " 18 1910 1915 1920 +0.081 0 19 2010 2012 2015 2020 2025 2030 " 20 2210 2212 2215 2220 2225 2230 " 22 2415 2420 2425 2430 " 24 2510 2512 2515 2520 2525 2530 2535 " 25 2615 2620 2625 2630 " 26 2812 2815 2820 2825 2830 +0.085 0 28

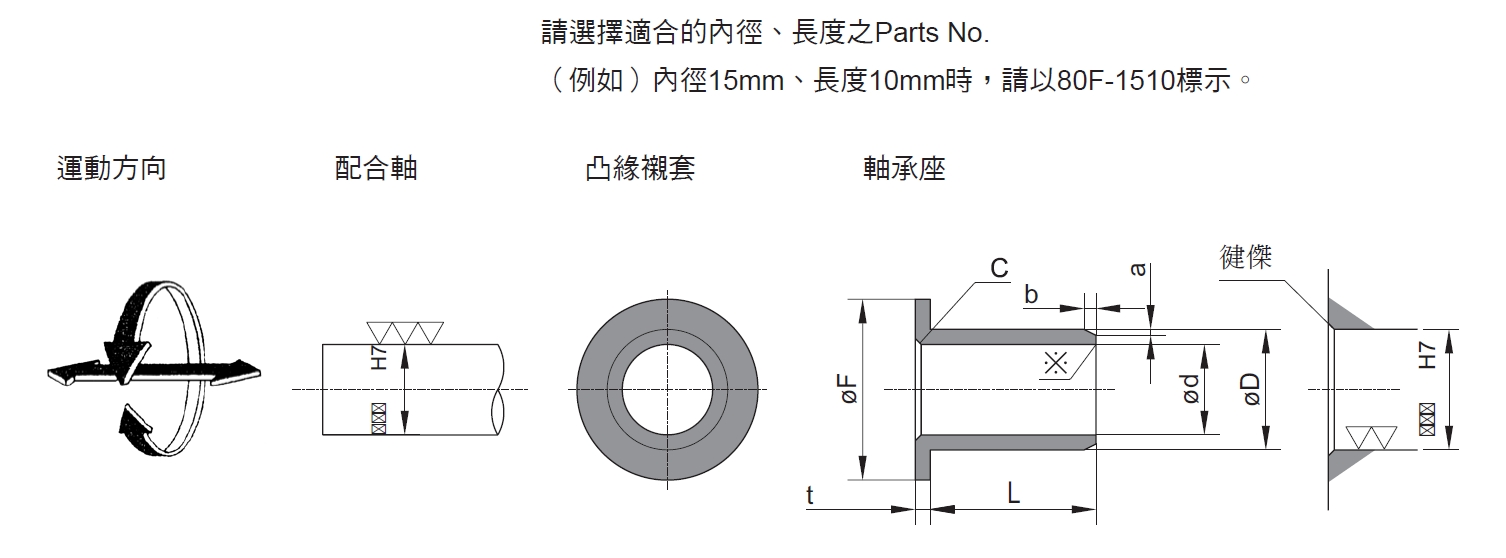

自潤凸緣襯套80F 內徑 外徑 凸緣外徑 長度 L 公差 0 -0.3 Ød 公差 ØD 公差 ØF t 公差 2 3 4 5 6 7 8 10 2 +0.065 +0.015 4 +0.107 +0.032 6 1 0 -0.10 0202 0203 0204 3 +0.080 +0.030 5 " 8 " " 0303 0304 0305 0306 4 +0.095 +0.045 6 " 9 " " 0403 0404 0405 0406 5 " 7 +0.157 +0.045 10 " " 0503 0504 0505 0506 0507 6 " 8 " 12 " " 0603 0605 0606 0608 0610 7 " 9 " 13 " " 0703 0705 0707 0710 8 +0.120 +0.060 10 " 15 " " 0803 0805 0806 0808 0810 9 " 11 +0.193 +0.058 16 " " 0903 0905 0906 0910 10 " 12 " 18 " " 1003 1005 1006 1008 1010 12 " 14 " 20 " " 1206 1208 1210 14 " 16 " 22 " " 1410 15 " 17 " 23 " " 1510 16 " 18 " 24 " " 1610 18 " 20 +0.221 +0.071 26 " " 1810 20 +0.145 +0.075 23 " 31 1.5 0 -0.15 2010 22 " 25 +0.231 +0.081 33 " " 2210 25 +0.170 +0.090 28 " 36 " " 2510 30 " 34 +0.290 +0.095 42 2 " 3010 32 +0.215 +0.115 36 " 46 " " 35 " 39 " 49 " " 3510 38 " 42 +0.340 +0.115 52 " " 40 " 44 " 54 " " 45 +0.235 +0.135 50 +0.430 +0.130 60 2.5 " 50 " 55 " 65 " " ●＃80F自潤凸緣襯套為射出成形品。 ●內徑公差是襯套壓入ØD±0.002的環規所測數值。 ●在0℃以下使用時，會因熱收縮而使襯套脫落，所以必須要設防止脫落。 長度 L 公差 0 -0.5 倒角尺寸 內徑 12 15 20 25 30 40 50 a b c Ød 0.3 0.3 C0.3 2 〞 1 〞 3 〞 〞 〞 4 〞 〞 〞 5 〞 〞 〞 6 〞 〞 〞 7 0812 0815 〞 〞 〞 8 0912 0915 〞 〞 〞 9 1012 1015 1020 〞 〞 〞 10 1212 1215 1220 〞 〞 〞 12 1412 1415 1420 〞 〞 R0.4 14 1512 1515 1520 1525 1530 〞 〞 〞 15 1612 1615 1620 1625 1630 〞 〞 〞 16 1812 1815 1820 1825 1830 〞 〞 〞 18 2012 2015 2020 2025 2030 〞 〞 〞 20 2215 2220 2225 2230 〞 〞 〞 22 2512 2515 2520 2525 2530 〞 〞 〞 25 3012 3020 3025 3030 3040 〞 〞 〞 30 3220 3225 3230 3240 〞 〞 〞 32 3512 3520 3525 3530 3540 〞 〞 〞 35 3820 3830 3840 0.5 2 R0.6 38 4012 4020 4025 4030 4040 4050 〞 〞 〞 40 4520 4525 4530 4540 4550 〞 〞 R0.8 45 5020 5030 5040 5050 〞 〞 〞 50

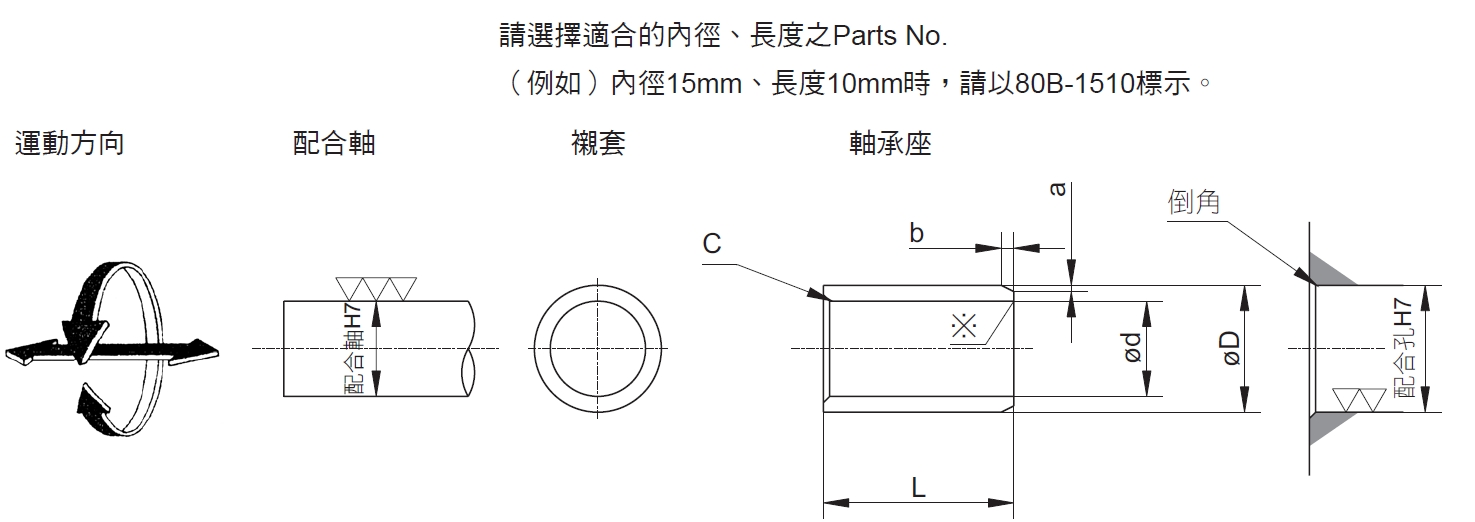

自潤襯套80B 軸徑 軸承座 內徑 外徑 長度 L 公差 0 -0.3 尺寸 h7 公差 尺寸 H7 公差 Ød 公差 ØD 公差 2 3 4 5 6 8 10 2 0 -0.010 4 +0.012 0 2 +0.065 +0.015 4 +0.107 +0.032 0202 0203 0204 3 " 5 " 3 +0.080 +0.030 5 " 0303 0304 0305 0306 4 0 -0.012 6 " 4 +0.095 +0.045 6 " 0403 0404 0405 0406 5 " 7 +0.015 0 5 " 7 +0.157 +0.045 0503 0504 0505 0506 0508 6 " 8 " 6 " 8 " 0604 0605 0606 0608 0610 7 0 -0.015 9 " 7 " 9 " 0705 0706 0708 0710 8 " 10 " 8 +0.120 +0.060 10 " 0805 0806 0808 0810 9 " 11 +0.018 0 9 " 11 +0.193 +0.058 0905 0906 0910 10 " 12 " 10 " 12 " 1005 1006 1008 1010 12 0 -0.018 14 " 12 " 14 " 1206 1208 1210 14 " 16 " 14 " 16 " 1410 15 " 17 " 15 " 17 " 1510 16 " 18 " 16 " 18 " 1610 18 " 20 +0.021 0 18 " 20 +0.221 +0.071 1810 20 0 -0.021 23 " 20 +0.145 +0.075 23 " 22 " 25 " 22 " 25 +0.231 +0.081 24 " 27 " 24 " 27 " 25 " 28 " 25 +0.170 +0.090 28 " 28 " 32 +0.025 0 28 " 32 +0.290 +0.095 30 " 34 " 30 " 34 " 32 0 -0.025 36 " 32 +0.215 +0.115 36 " 35 " 39 " 35 " 39 " 38 " 42 " 38 " 42 +0.340 +0.115 40 " 44 " 40 " 44 " 45 " 50 " 45 +0.235 +0.135 50 +0.430 +0.130 50 " 55 +0.030 0 50 " 55 " ●＃80自潤襯套為射出成形品。 ●內徑公差是壓入ØD±0.002的環規所測數值。 ●在0℃以下使用時，會因熱收縮而使襯套脫落，所以必須要設防止脫落。 長度 L 公差 0 -0.5 倒角尺寸 內徑 12 15 20 25 30 40 50 a b c Ød 0.3 0.3 C0.3 2 〞 0.5 ※ 1 〞 3 〞 〞 ※ 〞 4 〞 1 〞 5 〞 〞 〞 6 〞 〞 〞 7 0812 0815 〞 〞 〞 8 0912 0915 〞 〞 〞 9 1012 1015 1020 〞 〞 〞 10 1212 1215 1220 〞 〞 〞 12 1412 1415 1420 〞 〞 R0.4 14 1512 1515 1520 1525 1530 〞 〞 〞 15 1612 1615 1620 1625 1630 〞 〞 〞 16 1812 1815 1820 1825 1830 〞 〞 〞 18 2015 2020 2025 2030 〞 〞 〞 20 2220 2230 〞 〞 〞 22 2415 2420 2425 〞 〞 〞 24 2515 2520 2525 2530 〞 〞 〞 25 2820 2825 2830 〞 〞 〞 28 3020 3025 3030 3040 〞 〞 〞 30 3220 3230 3240 〞 〞 〞 32 3520 3525 3530 3540 〞 〞 〞 35 3820 3830 3840 〞 〞 R0.6 38 4020 4030 4040 4050 〞 〞 〞 40 4520 4530 4540 4550 〞 〞 R0.8 45 5020 5030 5040 5050 〞 〞 〞 50

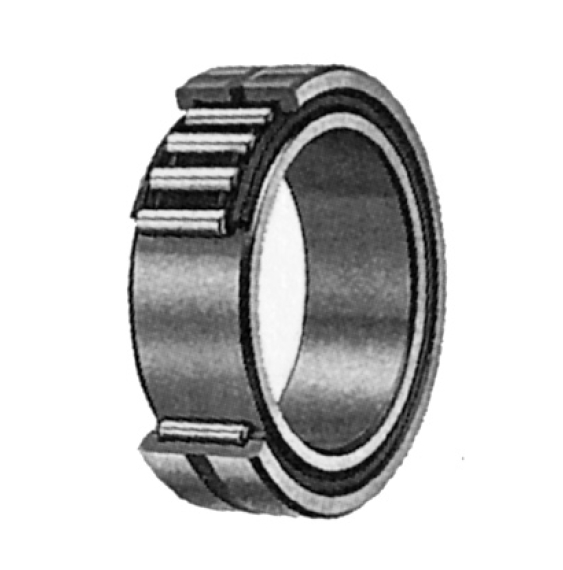

旋削型針狀軸承TAFI系列 NKI 規 格 TAFI 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 (kg)C dr D B TAFI-51512 5 15 12 11.9 450 TAFI-51516 5 15 16 16.7 620 TAFI-61612 6 16 12 13 490 TAFI-61616 6 16 16 17.5 680 TAFI-71712 7 17 12 14.3 520 TAFI-71716 7 17 16 19.2 730 TAFI-91912 9 19 12 16.7 590 TAFI-91916 9 19 16 22 820 TAFI-102216 10 22 16 30 1030 TAFI-102220 10 22 20 38 1300 TAFI-122416 12 24 16 33.5 1070 TAFI-122420 12 24 20 42 1360 TAFI-152716 15 27 16 39.5 1220 TAFI-152720 15 27 20 50 1540 TAFI-172916 17 29 16 43.5 1260 TAFI-172920 17 29 20 54 1590 TAFI-203216 20 32 16 48.5 1340 TAFI-203220 20 32 20 61 1690 TAFI-223416 22 34 16 52 1420 TAFI-223420 22 34 20 67.5 1800 TAFI-253820 25 38 20 82 1880 TAFI-253830 25 38 30 123 2700 TAFI-284220 28 42 20 96.5 2230 TAFI-284230 28 42 30 145 3200 規 格 TAFI 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 (kg)C dr D B TAFI-304520 30 45 20 112 2340 TAFI-304530 30 45 30 170 3360 TAFI-324720 32 47 20 121 2460 TAFI-324730 32 47 30 180 3520 TAFI-355020 35 50 20 130 2560 TAFI-355030 35 50 30 192 3680 TAFI-385320 38 53 20 136 2650 TAFI-385330 38 53 30 205 3810 TAFI-405520 40 55 20 142 2700 TAFI-405530 40 55 30 215 3870 TAFI-425720 42 57 20 149 2740 TAFI-425730 42 57 30 225 3930 TAFI-456225 45 62 25 230 3760 TAFI-456235 45 62 35 320 5070 TAFI-506825 50 68 25 270 3970 TAFI-506835 50 68 35 365 5350 TAFI-557225 55 72 25 275 4150 TAFI-557235 55 72 35 380 5590 TAFI-608225 60 82 25 395 4760 TAFI-608235 60 82 35 560 6260 TAFI-659035 65 90 35 710 6970 TAFI-709525 70 95 25 540 5160 TAFI-709535 70 95 35 755 6780 TAFI-7510525 75 105 25 675 6520 規 格 TAFI 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 (kg)C dr D B TAFI-7510535 75 105 35 945 8760 TAFI-8011025 80 110 25 710 6610 TAFI-8011035 80 110 35 995 8870 TAFI-8511526 85 115 26 775 6810 TAFI-8511536 85 115 36 1080 9140 TAFI-9012026 90 120 26 820 7040 TAFI-9012036 90 120 36 1140 9450 TAFI-9512526 95 125 26 860 7230 TAFI-9512536 95 125 36 1190 9700 TAFI-10013030 100 130 30 1040 9060 TAFI-10013040 100 130 40 1380 11500

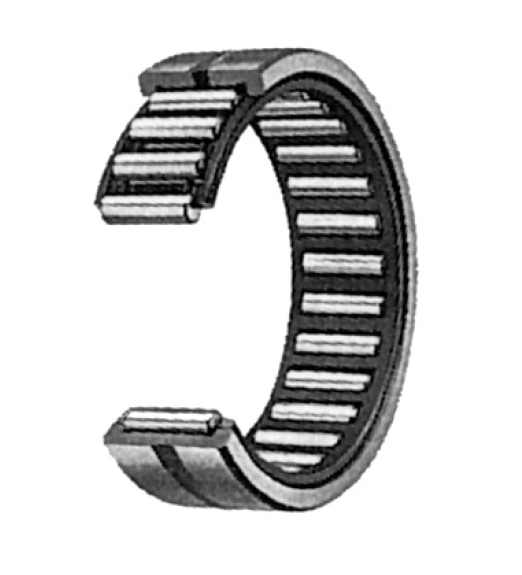

旋削型針狀軸承TAF系列 NK 規 格 TAF 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 (kg)C dr D B TAF-212916 21 29 16 29 1260 TAF-212920 21 29 20 36 1590 TAF-223016 22 30 16 30 1300 TAF-223020 22 30 20 37.5 1650 TAF-243216 24 32 16 32 1340 TAF-243220 24 32 20 40.5 1690 TAF-253316 25 33 16 33.5 1380 TAF-253320 25 33 20 42 1750 TAF-263416 26 34 16 34.5 1420 TAF-263420 26 34 20 43.5 1800 TAF-283720 28 37 20 51.5 1900 TAF-283730 28 37 30 83.5 2710 TAF-293820 29 38 20 57 1880 TAF-293830 29 38 30 85 2700 TAF-304020 30 40 20 64.5 2180 TAF-304030 30 40 30 97.5 3130 TAF-324220 32 42 20 68 2230 TAF-324230 32 42 30 102 3200 TAF-354520 35 45 20 73.5 2340 TAF-354530 35 45 30 112 3360 TAF-374720 37 47 20 77.5 2460 TAF-374730 37 47 30 117 3520 TAF-384820 38 48 20 79 2440 TAF-384830 8 48 30 119 3510 規 格 TAF 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 (kg)C dr D B TAF-759225 75 92 25 345 5380 TAF-759235 75 92 35 485 7090 TAF-809525 80 95 25 315 5160 TAF-809535 80 95 35 445 6780 TAF-8510525 85 105 25 435 6520 TAF-8510535 85 105 35 610 8760 TAF-9011025 90 110 25 455 6610 TAF-9011035 90 110 35 640 8870 TAF-9511526 95 115 26 495 6810 TAF-9511536 95 115 36 690 9140 TAF-10012026 100 120 26 525 7040 TAF-10012036 100 120 36 725 9450 TAF-10512526 105 125 26 545 7230 TAF-10512536 105 125 36 760 9700 TAF-11013030 110 130 30 660 9060 TAF-11013040 110 130 40 880 11500

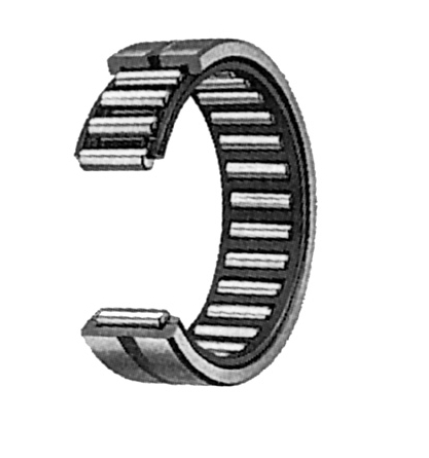

針狀軸承TAF系列 NK 規 格 TAF 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 (kg)C dr D B TAF- 71410 7 14 10 6.9 320 TAF- 71412 7 14 12 8.3 410 TAF- 81512 8 15 12 9.1 450 TAF- 81516 8 15 16 12.9 620 TAF- 91612 9 16 12 9.8 490 TAF- 91616 9 16 16 13.2 680 TAF-101712 10 17 12 10.7 520 TAF-101716 10 17 16 14.3 730 TAF-121912 12 19 12 12.2 590 TAF-121916 12 19 16 16.3 810 TAF-142216 14 22 16 21 1030 TAF-142220 14 22 20 26.5 1300 TAF-152316 15 23 16 22.5 1080 TAF-152320 15 23 20 28 1360 TAF-162416 16 24 16 23 1070 TAF-162420 16 24 20 29 1360 TAF-172516 17 25 16 24.5 1120 TAF-172520 17 25 20 30.5 1420 TAF-182616 18 26 16 25.5 1180 TAF-182620 18 26 20 32 1490 TAF-192716 19 27 16 27 1220 TAF-192720 19 27 20 34 1540 TAF-202816 20 28 16 27.5 1210 TAF-202820 20 28 20 35.5 1530 規 格 TAF 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 (kg)C dr D B TAF-405020 40 50 20 83 2650 TAF-405030 40 50 30 125 3680 TAF-425220 42 52 20 86.5 2610 TAF-425230 42 52 30 130 3750 TAF-435320 43 53 20 88.5 2650 TAF-435330 43 53 30 133 3810 TAF-455520 45 55 20 92 2700 TAF-455530 45 55 30 138 3870 TAF-475720 47 57 20 95 2740 TAF-475730 47 57 30 144 3930 TAF-506225 50 62 25 159 3760 TAF-506235 50 62 35 225 5070 TAF-556825 55 68 25 193 3970 TAF-556835 55 68 35 255 5350 TAF-607225 60 72 25 187 4150 TAF-607235 60 72 35 260 5590 TAF-657825 65 78 25 225 4330 TAF-657835 65 78 35 315 5830 TAF-688225 68 82 25 250 4760 TAF-688235 68 82 35 350 6260 TAF-708525 70 85 25 280 4820 TAF-708535 70 85 35 395 6340 TAF-739025 73 90 25 335 5290 TAF-739035 73 90 35 475 6970

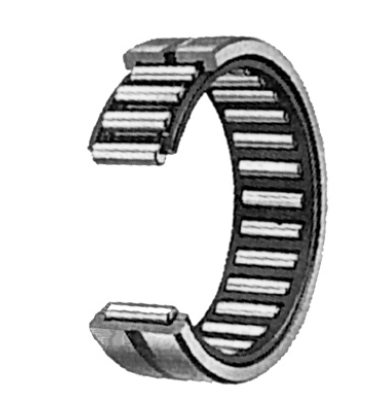

針狀軸承RNA‧NA4800系列 軸承型號 主 要 尺 寸(mm) 基本定格 荷重(kgf) C 靜定格 荷重(kgf) Co (內輪無) (內輪付) 內徑 d 內接圓徑 dr 外徑 D 幅 B 面取 r RNA4822 NA4822 110 120 140 30 1.5 7300 12400 RNA4824 NA4824 120 130 150 30 1.5 7500 13300 RNA4826 NA4826 130 145 165 35 2 9100 17500 RNA4828 NA4828 140 155 175 35 2 9400 18600 RNA4830 NA4830 150 165 190 40 2 13000 22800 RNA4832 NA4832 160 175 200 40 2 13300 24100 RNA4834 NA4834 170 185 215 45 2 16200 28900 RNA4836 NA4836 180 195 225 45 2 16800 30600 RNA4838 NA4838 190 210 240 50 2.5 19100 36900 RNA4840 NA4840 200 220 250 50 2.5 19700 38900 RNA4844 NA4844 220 240 270 50 2.5 20500 42100 RNA4848 NA4848 240 265 300 60 3 26600 58000 RNA4852 NA4852 260 285 320 60 3 27300 61400 RNA4856 NA4856 280 305 350 69 3 36800 77700 RNA4860 NA4860 300 330 380 80 3.5 46200 94800 RNA4864 NA4864 320 350 400 80 3.5 48100 102000 RNA4868 NA4868 340 370 420 80 3.5 49300 107000 RNA4872 NA4872 360 390 440 80 3.5 51500 115000

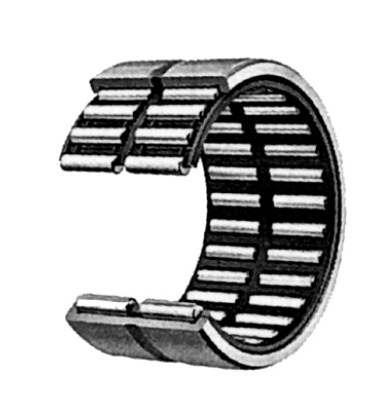

針狀軸承RNA‧NA6900系列 軸承型號 主 要 尺 寸(mm) 基本定格 荷重(kgf) C 靜定格 荷重(kgf) Co (內輪無) (內輪付) 內徑 d 內接圓徑 dr 外徑 D 幅 B 面取 r RNA6901 NA6901 12 16 24 22 0.5 1340 1170 RNA6902 NA6902 15 20 28 23 0.5 1520 1420 RNA6903 NA6903 17 22 30 23 0.5 1630 1590 RNA6904 NA6904 20 25 37 30 0.5 2900 2640 RNA69-22 NA69-22 22 28 39 30 0.5 2940 2980 RNA6905 NA6905 25 30 42 30 0.5 3280 3170 RNA69-28 NA69-28 28 32 45 30 0.5 3340 3340 RNA6906 NA6906 30 35 47 30 0.5 3480 3520 RNA69-32 NA69-32 32 40 52 36 1 4660 5260 RNA6907 NA6907 35 42 55 36 1 4770 5490 RNA6908 NA6908 40 48 62 40 1 6160 7330 RNA6909 NA6909 45 52 68 40 1 6440 7910 RNA6910 NA6910 50 58 72 40 1 6870 8790 RNA6911 NA6911 55 63 80 45 1.5 8490 10400 RNA6912 NA6912 60 68 85 45 1.5 8880 11200 RNA6913 NA6913 65 72 90 45 1.5 9290 12100 RNA6914 NA6914 70 80 100 54 1.5 11500 16500 RNA6915 NA6915 75 85 105 54 1.5 12000 17400 RNA6916 NA6916 80 90 110 54 1.5 12300 18400 RNA6917 NA6917 85 100 120 63 2 14900 24400 RNA6918 NA6918 90 105 125 63 2 15400 25600 RNA6919 NA6919 95 110 130 63 2 15700 26800

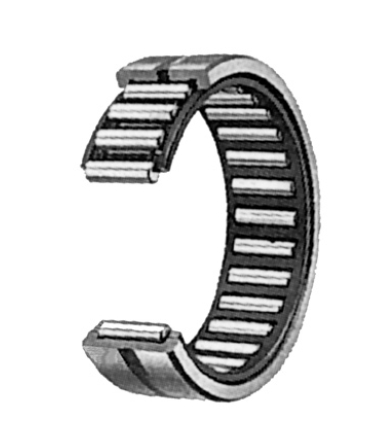

針狀軸承RNA‧NA4900系列 軸承型號 主 要 尺 寸(mm) 基本定格 荷重(kgf) C 靜定格 荷重(kgf) Co (內輪無) (內輪付) 內徑 d 內接圓徑 dr 外徑 D 幅 B 面取 r RNA4900 NA4900 10 14 22 13 0.5 730 600 RNA4901 NA4901 12 16 24 13 0.5 770 650 RNA4902 NA4902 15 20 28 13 0.5 870 780 RNA4903 NA4903 17 22 30 13 0.5 930 880 RNA4904 NA4904 20 25 37 17 0.5 1640 1450 RNA49-22 NA49-22 22 28 39 17 0.5 1670 1640 RNA4905 NA4905 25 30 42 17 0.5 1850 1740 RNA49-28 NA49-28 28 32 45 17 0.5 1890 1840 RNA4906 NA4906 30 35 47 17 0.5 1960 1940 RNA49-32 NA49-32 32 40 52 20 1 2550 2630 RNA4907 NA4907 35 42 55 20 1 2510 2750 RNA4908 NA4908 40 48 62 22 1 3230 3660 RNA4909 NA4909 45 52 68 22 1 3390 3960 RNA4910 NA4910 50 58 72 22 1 3610 4400 RNA4911 NA4911 55 63 80 25 1.5 4460 5220 RNA4912 NA4912 60 68 85 25 1.5 4670 5620 RNA4913 NA4913 65 72 90 25 1.5 4880 6030 RNA4914 NA4914 70 80 100 30 1.5 6420 8350 RNA4915 NA4915 75 85 105 30 1.5 6650 8890 RNA4916 NA4916 80 90 110 30 1.5 6740 9160 RNA4917 NA4917 85 100 120 35 2 8500 12700 RNA4918 NA4918 90 105 125 35 2 8730 13400 RNA4919 NA4919 95 110 130 35 2 8990 14100 RNA4920 NA4920 100 115 140 40 2 11160 17100 RNA4922 NA4922 110 125 150 40 2 11700 18500 RNA4924 NA4924 120 135 165 45 2 14300 22500 RNA4926 NA4926 130 150 180 50 2.5 16600 27900 RNA4928 NA4928 140 160 190 50 2.5 17200 29800 RNA4930 NA4930 150 170 210 60 2.5 24500 36500

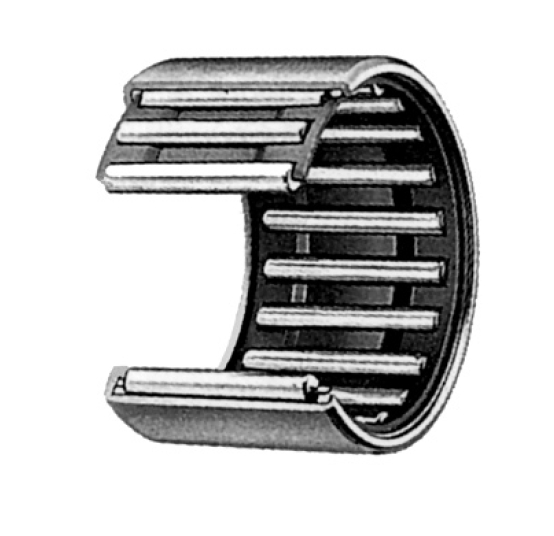

薄殼型針狀軸承TLA系列 規 格 TLA 主 要 尺 寸(mm) 重量 （ｇ） 基本動 定格荷重 C(kg) dr Ｄ Ｂ TLA48 4 8 8 1.54 150 TLA59 5 9 9 2 210 TLA69 6 10 9 2.3 230 TLA79 7 11 9 2.6 270 TLA810 8 12 10 3.3 350 TLA910 9 13 10 3.6 370 TLA912 9 13 12 4.3 450 TLA1010 10 14 10 3.9 410 TLA1012 10 14 12 4.7 500 TLA1015 10 14 15 6 630 TLA1210 12 16 10 4.6 460 TLA1212 12 18 12 9.1 610 TLA1312 13 19 12 6.7 640 TLA1412 14 20 12 10.3 670 TLA1416 14 20 16 13.8 870 TLA1512 15 21 12 10.9 700 TLA1516 15 21 16 14.7 900 TLA1522 15 21 22 20.5 1280 TLA1612 16 22 12 11.5 730 TLA1616 16 22 16 15.6 940 TLA1622 16 22 22 21.5 1330 TLA1712 17 23 12 12.1 750 TLA1812 18 24 12 12.7 780 TLA1816 18 24 16 17.2 1000 規 格 TLA 主 要 尺 寸(mm) 重量 （ｇ） 基本動 定格荷重 C(kg) dr Ｄ Ｂ TLA2012 20 26 12 13.9 820 TLA2016 20 26 16 18.8 1070 TLA2020 20 26 20 23.5 1370 TLA2030 20 26 30 36 2050 TLA2212 22 28 12 15.1 870 TLA2216 22 28 16 20.5 1130 TLA2220 22 28 20 25.5 1450 TLA2512 25 32 12 20 960 TLA2516 25 32 16 27 1250 TLA2520 25 32 20 34 1610 TLA2526 25 32 26 44.5 2110 TLAW2538 25 32 38 63.5 2760 TLA2816 28 35 16 30 1360 TLA2820 28 35 20 38 1740 TLA3012 30 37 12 23.5 1060 TLA3016 30 37 16 32 1380 TLA3018 30 37 18 36 1580 TLA3020 30 37 20 40 1780 TLA3026 30 37 26 52.5 2330 TLAW3038 30 37 38 74.5 3040 TLA3512 35 42 12 27 1170 TLA3516 35 42 16 37 1530 TLA3520 35 42 20 46.5 1970 TLA4012 40 47 12 30.5 1260 規 格 TLA 主 要 尺 寸(mm) 重量 （ｇ） 基本動 定格荷重 C(kg) dr Ｄ Ｂ TLA4016 40 47 16 41.5 1640 TLA4020 40 47 20 51 2110 TLA4516 45 52 16 46 1730 TLA4520 45 52 20 58 2230 TLA5020 50 58 20 72.5 2730 TLA5025 50 58 25 92 3450 TLA5520 55 63 20 80.5 2830 TLA5525 55 63 25 101 3580

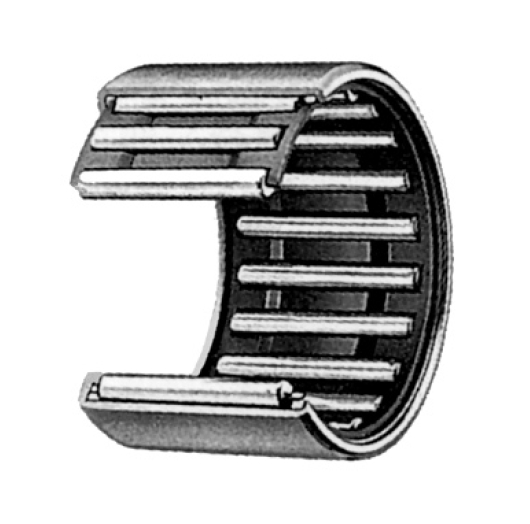

薄殼型針狀軸承TA系列 規 格 TA 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 C(kg) dr D B TA810 8 15 10 6.1 360 TA815 8 15 15 9.4 560 TA820 8 15 20 12.7 780 TA912 9 16 12 8.1 520 TA916 9 16 16 11 670 TA1010 10 17 10 7.2 440 TA1012 10 17 12 8.8 570 TA1015 10 17 15 11.1 680 TA1020 10 17 20 15.1 950 TA1212 12 19 12 9.9 620 TA1215 12 19 15 12.5 740 TA1220 12 19 20 17 1040 TA1225 12 19 25 21.5 1310 TA1416 14 22 16 19.5 1020 TA1420 14 22 20 24.5 1320 TA1510 15 22 10 10.9 570 TA1512 15 22 12 13.2 720 TA1515 15 22 15 16.7 870 TA1520 15 22 20 22.5 1210 TA1525 15 22 25 28 1530 TA1616 16 24 16 21.5 1070 TA1620 16 24 20 27 1390 TA1715 17 24 15 18.6 950 TA1720 17 24 20 25 1330 規 格 TA 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 C(kg) dr Ｄ Ｂ TA1725 17 24 25 31.5 1680 TA1813 18 25 13 16.7 910 TA1815 18 25 15 19.5 990 TA1817 18 25 17 22 1150 TA1819 18 25 19 25 1310 TA1820 18 25 20 26 1380 TA1825 18 25 25 33 1750 TA1916 19 27 16 24.5 1180 TA1920 19 27 20 31 1530 TA2015 20 27 15 21 1020 TA2020 20 27 20 28 1420 TA2025 20 27 25 35.5 1800 TA2030 20 27 30 43 2150 TA202820 20 28 20 32.5 1600 TA2116 21 29 16 26.5 1290 TA2120 21 29 20 34 1670 TA2210 22 29 10 14.9 710 TA2215 22 29 15 23 1090 TA2220 22 29 20 31 1520 TA2225 22 29 25 38 1850 TA2230 22 29 30 40 2210 TA223016 22 30 16 27.5 1290 TA223020 22 30 20 34.5 1660 TA2420 24 31 20 33.5 1610 規 格 TA 主 要 尺 寸(mm) 重量 (g) 基本動 定格荷重 C(kg) dr Ｄ Ｂ TA2428 24 31 28 47 2280 TA243216 24 32 16 30 1380 TA243220 24 32 20 37.5 1780 TA2510 25 33 10 18.6 840 TA2515 25 33 15 29 1320 TA2520 25 33 20 39 1840 TA2525 25 33 25 48.5 2240 TA2530 25 33 30 58.5 2690 TA2616 26 34 16 32 1470 TA2620 26 34 20 40.5 1900 TA2820 28 37 20 47.5 2020 TA2830 28 37 30 72.5 3060 TA2920 29 38 20 49.5 2100 TA2930 29 38 30 75.5 3180 TA3013 30 40 13 35.5 1360 TA3015 30 40 15 41.5 1650 TA3020 30 40 20 56.5 2330 TA3025 30 40 25 71.5 2960 TA3030 30 40 30 85 3400 TA3220 32 42 20 59.5 2400 TA3230 32 42 30 91.5 3660 TA3512 35 45 12 37.5 1490 TA3515 35 45 15 47.5 1820 TA3520 35 45 20 64.5 2560 規 格 TA 主 要 尺 寸(mm) 重量 （ｇ） 基本動 定格荷重 C(kg) dr Ｄ Ｂ TA3525 35 45 25 82 3250 TA3530 35 45 30 98 3760 TA3720 37 47 20 68 2630 TA3730 37 47 30 103 3870 TA3815 38 48 15 50.5 1860 TA3820 38 48 20 69 2620 TA3825 38 48 25 87 3320 TA3830 38 48 30 106 3990 TAW3845 38 48 45 155 5230 TA4015 40 50 15 52.5 1910 TA4020 40 50 20 72 2690 TA4025 40 50 25 91 3410 TA4030 40 50 30 110 4100 TA4040 40 50 40 147 5080 TA4520 45 55 20 80 2910 TA4525 45 55 25 102 3690 TA4530 45 55 30 123 4430 TA4540 45 55 40 164 5510 TA5012 50 62 12 58 1790 TA5015 50 62 15 67.5 2490 TA5020 50 62 20 104 3560 TA5025 50 62 25 133 4540 TA5030 50 62 30 162 5470 TA5040 50 62 40 215 6820 規 格 TA 主 要 尺 寸(mm) 重量 （ｇ） 基本動 定格荷重 C(kg) dr Ｄ Ｂ TAW5045 50 62 45 235 7130 TA5520 55 67 20 113 3730 TA5525 55 67 25 144 4760 TA5530 55 67 30 175 5720 TA5540 55 67 40 235 7150 TAW5545 55 67 45 255 7470 TAW5550 55 67 50 290 8490 TA6025 60 72 25 157 5090 TA6030 60 72 30 191 6120 TA6040 60 72 40 255 7660 TAW6045 60 72 45 280 7990 TAW6050 60 72 50 325 9090 TA6212 62 74 12 70.5 2030 TA6525 65 77 25 168 5230 TA6530 65 77 30 205 6290 TAW6545 65 77 45 300 8200 TAW6550 65 77 50 340 9330 TA7025 70 82 25 179 5420 TA7030 70 82 30 220 6520 TA7040 70 82 40 290 8200 TAW7050 70 82 50 360 9670

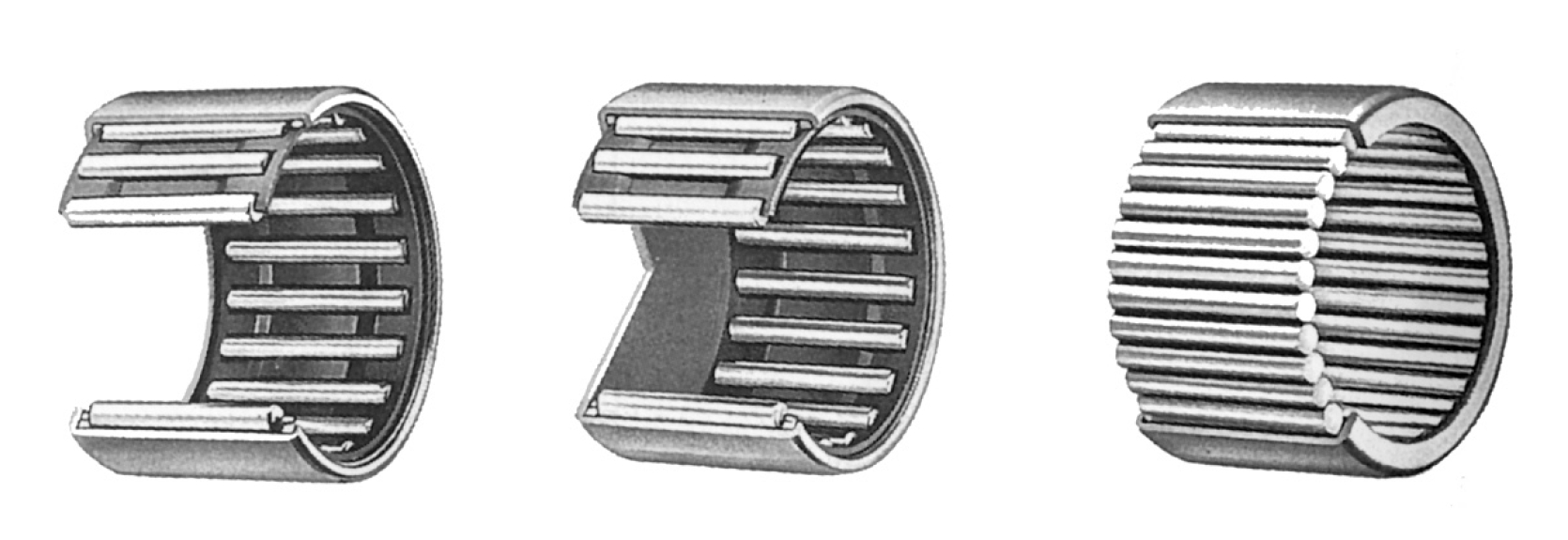

針狀軸承英製薄殼型 軸徑mm (吋) 公 稱 型 號 BA 重量 g 片側密閉形 BAM 重量 gr BHA 重量 gr 片側密閉形 BHAM 重量 gr 潤滑油保持 YB-YBH 重量 gr dr 3.969 (5/32) YB 2.5 0.64 5/32 3.969 4.762 (3/16) YB 34 1.6 3/16 4.762 6.350 (1/4) BA 44 2 BAM 44 2.3 1/4 6.350 BA 45 2.5 BAM 45 2.8 1/4 6.350 BA 47 3.5 BAM 47 3.8 1/4 6.350 YB 45 3.2 1/4 6.350 YB 47 4.6 1/4 6.350 7.938 (5/16) BA 55 3 BAM 55 3.5 5/16 7.938 BA 56 3.6 BAM 56 4.1 5/16 7.938 BA 57 4.3 BAM 57 4.8 5/16 7.938 BA 59 5.6 BAM 59 6.1 5/16 7.938 BHA57 5.6 BHAM57 6.2 5/16 7.938 YB 55 3.8 5/16 7.938 9.525 (3/8) BA 65 3.5 BAM 65 4.1 3/8 9.525 BA 66 4.2 BAM 66 4.8 3/8 9.525 BA 68 5.7 BAM 68 6.4 3/8 9.525 BA610 7.3 BAM610 7.7 3/8 9.525 BHA68 7.6 BHAM68 8.4 3/8 9.525 YB 64 3.4 3/8 9.525 YB 66 5.3 3/8 9.525 YB 68 7.2 3/8 9.525 YB610 9.1 3/8 9.525 11.112 (7/16) BA 78 6.5 BAM 78 7.3 7/16 11.112 BHA78 8.5 BHAM78 9.4 7/16 11.112 YB 78 8.2 7/16 11.112 YBH78 10.5 7/16 11.112 軸徑mm (吋) 公 稱 型 號 BA 重量 gr 片側密閉形 BAM 重量 gr BHA 重量 gr 片側密閉形 BHAM 重量 gr 潤滑油保持 YB-YBM 重量 gr dr 12.700 (1/2) BA 85 4.8 BAM 85 5.8 1/2 12.700 BA 86 5.8 BAM 86 7 1/2 12.700 BA 87 6.7 BAM 87 7.8 1/2 12.700 BA 88 7.8 BAM 88 9 1/2 12.700 BA 810 9.8 BAM 810 11 1/2 12.700 BA 812 11.8 BAM 812 13 1/2 12.700 BHA 88 9.8 BHAM 88 11.2 1/2 12.700 BHA 812 15 BHAM 812 16.4 1/2 12.700 YB 84 4.3 1/2 12.700 YB 86 6.7 1/2 12.700 YB 87 7.9 1/2 12.700 YB 88 9.1 1/2 12.700 YB 810 11.5 1/2 12.700 YB 812 13.9 1/2 12.700 YBH810 16 1/2 12.700 14.288 (9/16) BA 95 5.3 BAM 95 6.6 9/16 14.288 BA 96 6.4 BAM 96 7.8 9/16 14.288 BA 97 7.4 BAM 97 8.7 9/16 14.288 BA 98 8.6 BAM 98 10 9/16 14.288 BA 910 10.3 BAM 910 11.7 9/16 14.288 BA 912 13 BAM 912 14.5 9/16 14.288 BHA 98 11 BHAM 98 12.6 9/16 14.288 YB 98 10.1 9/16 14.288 YB 910 12.7 9/16 14.288 YB 912 15.4 9/16 14.288 15.875 (5/8) BA 105 5.8 BAM 105 7.3 5/8 15.875 BA 107 8.1 BAM 107 9.7 5/8 15.875 BA 108 9.4 BAM 108 11.2 5/8 15.875 BA1012 14.3 BAM1012 16 5/8 15.875 BA1014 16.7 BAM1014 18.5 5/8 15.875 BA1061 19.1 BAM1016 21 5/8 15.875 BHA 108 11.9 BHAM 108 13.9 5/8 15.875 BHA1010 15.1 BHAM1010 17.1 5/8 15.875 BHA1016 22.5 BHAM1016 24.5 5/8 15.875 軸徑mm (吋) 公 稱 型 號 dr BA 重量 gr 片側密閉形 BAM 重量 gr BHA 重量 gr 片側密閉形 BHAM 重量 gr 潤滑油保持 YB-YBM 重量 gr 15.875 (5/8) YB 105 6.7 5/8 15.875 YB 108 11 5/8 15.875 YB 1012 16.9 5/8 15.875 YBH 108 15.3 5/8 15.875 17.462 (11/16) BA 116 7.6 BAM 116 9.7 11/16 17.462 BA 118 10.2 BAM 118 12.3 11/16 17.462 BA1110 12.9 BAM1110 14.7 11/16 17.462 BA1112 15.5 BAM1112 17.6 11/16 17.462 BHA1110 16.5 BHAM1110 18.9 11/16 17.462 YB 1112 18.3 11/16 17.462 19.050 (3/4) BA 126 10.2 BAM 126 12.8 3/4 19.050 BA 128 13.9 BAM 128 16.8 3/4 19.050 BA1210 17.7 BAM1210 20.5 3/4 19.050 BA1212 21.5 BAM1212 24 3/4 19.050 BA1214 25 BAM1214 28 3/4 19.050 BA1216 29 BAM1216 31.5 3/4 19.050 YB 124 8.5 3/4 19.050 YB 128 17.8 3/4 19.050 YB 1210 22.5 3/4 19.050 YB 1212 27 3/4 19.050 20.638 (13/16) BA 136 10.9 BAM 136 13.8 13/16 20.638 BA 138 14.9 BAM 138 18.1 13/16 20.638 BA1310 18.8 BAM1310 22 13/16 20.638 BA1312 23 BAM1312 26 13/16 20.638 BA1314 27 BAM1314 30 13/16 20.638 BA1316 31 BAM1316 34 13/16 20.638 BA1320 38 BAM1320 41 13/16 20.638 BHA1312 30.5 BHAM1312 34 13/16 20.638 YB 136 14.1 13/16 20.638 YB 138 19.1 13/16 20.638 YBH1310 30.5 13/16 20.638 YBH1312 37 13/16 20.638 軸徑mm (吋) 公 稱 型 號 BA 重量 gr 片側密閉形 BAM 重量 gr BHA 重量 gr 片側密閉形 BHAM 重量 gr 潤滑油保持 YB．YBH 重量 gr dr 22.225 (7/8) BA 146 11.7 BAM 146 15 7/8 22.225 BA 148 16 BAM 148 19.6 7/8 22.225 BA1412 24.5 BAM1412 28 7/8 22.225 BA1414 29 BAM1414 32.5 7/8 22.225 BA1416 33 BAM1416 37 7/8 22.225 BA1422 45.5 BAM1422 49 7/8 22.225 BHA1412 32.5 BHAM1412 37 7/8 22.225 BHA1416 44 BHAM1416 48.5 7/8 22.225 YB 148 20.5 7/8 22.225 YB 1412 31 7/8 22.225 YB 1416 41.5 7/8 22.225 23.812 (15/16) BA1510 21.5 BAM1510 25.5 15/16 23.812 BA1515 35 BAM1516 39 15/16 23.812 25.400 (1) BA 166 13.2 BAM 166 17.3 1 25.400 BA 167 15.7 BAM 167 19.9 1 25.400 BA 168 18.1 BAM 168 22.5 1 25.400 BA1612 27.5 BAM1612 32 1 25.400 BA1614 32.5 BAM1614 37 1 25.400 BA1616 37.5 BAM1616 42 1 25.400 BA1620 46.5 BAM1620 51 1 25.400 BHA 168 23.5 BHAM 168 29 1 25.400 BHA1612 36 BHAM1612 41.5 1 25.400 BHA1616 48.5 BHAM1616 54 1 25.400 YB 168 23 1 25.400 YB 1612 34.5 1 25.400 YB 1616 46.5 1 25.400 YBH 168 29 1 25.400 YBH1612 44.5 1 25.400 YBH1616 59.5 1 25.400 26.988 (11/16) BA1710 24 BAM1710 29 1 1/16 26.988 軸徑mm (吋) 公 稱 型 號 BA 重量 gr 片側密閉形 BAM 重量 gr BHA 重量 gr 片側密閉形 BHAM 重量 gr 潤滑油保持 YB 重量 gr dr 28.575 (11/8) BA 186 14.5 BAM 186 19.6 1 1/8 28.575 BA 188 19.5 BAM 188 25.5 1 1/8 28.575 BA1812 30.5 BAM1812 36 1 1/8 28.575 BA1816 41.5 BAM1816 47 1 1/8 28.575 BA1820 51 BAM1820 57 1 1/8 28.575 BHA1812 48.5 BHAM1812 56.5 1 1/8 28.575 BHA1816 66 BHAM1816 74 1 1/8 28.575 BHA1818 75 BHAM1818 83 1 1/8 28.575 BHA1820 81.5 BHAM1820 89.5 1 1/8 28.575 YB 188 25.5 1 1/8 28.575 YB1812 38.5 1 1/8 28.575 YB1816 51.5 1 1/8 28.575 30.162 (13/16) BA1910 35 BAM1910 42 1 3/16 30.162 BA1916 56.5 BAM1916 63.5 1 3/16 30.162 YB1910 42.5 1 3/16 30.162 31.750 (11/4) BA 208 22 BAM 208 29 1 1/4 31.750 BA2010 28 BAM2010 34.5 1 1/4 31.750 BA2012 33.5 BAM2012 40.5 1 1/4 31.750 BA2016 45.5 BAM2016 52.2 1 1/4 31.750 BA2020 56.5 BAM2020 63.5 1 1/4 31.750 BHA2016 72.5 BHAM2016 82 1 1/4 31.750 YB2010 35 1 1/4 31.750 YB2012 42.5 1 1/4 31.750 YB2016 57 1 1/4 31.750 YB2018 64 1 1/4 31.750 33.338 (15/16) BA 218 30 BAM 218 39 1 5/16 33.338 BA2110 38 BAM2110 47 1 5/16 33.338 BA2112 46 BAM2112 55 1 5/16 33.338 軸徑mm (吋) 公 稱 型 號 BA 重量 gr 片側密閉形 BAM 重量 gr BHA 重量 gr 片側密閉形 BHAM 重量 gr 潤滑油保持 YB 重量 gr dr 34.925 (13/8) BA 228 24 BAM 228 32 1 3/8 34.925 BA2212 37 BAM2212 45 1 3/8 34.925 BA2216 49.5 BAM2216 57.5 1 3/8 34.925 BA2220 62 BAM2220 70 1 3/8 34.925 BHA2212 58 BHAM2212 69 1 3/8 34.925 BHA2216 79 BHAM2216 90 1 3/8 34.925 YB 228 30.5 1 3/8 34.925 YB2212 46 1 3/8 34.925 YB2220 77.5 1 3/8 34.925 38.100 (11/2) BA 248 40.5 BAM 248 53 1 1/2 38.100 BA2410 51 BAM2410 64 1 1/2 38.100 BA2412 62 BAM2412 75 1 1/2 38.100 BA2414 73 BAM2414 86 1 1/2 38.100 BA2416 84.5 BAM2416 97 1 1/2 38.100 BA2420 106 BAM2420 119 1 1/2 38.100 YB 248 51.5 1 1/2 38.100 YB2414 91 1 1/2 38.100 YB2416 105 1 1/2 38.100 YB2420 131 1 1/2 38.100 41.275 (15/8) BA 268 43 BAM 268 58 1 5/8 41.275 BA2610 54.5 BAM2610 69 1 5/8 41.275 BA2620 113 BAM2620 128 1 5/8 41.275 YB2610 69 1 5/8 41.275 44.450 (13/4) BA2812 71.5 BAM2812 88 1 3/4 44.450 BA2816 97 BAM2816 114 1 3/4 44.450 BA2824 146 BAM2824 163 1 3/4 44.450 BHA2824 196 BHAM2824 215 1 3/4 44.450 YB2816 119 1 3/4 44.450 47.625 (17/8) BA 308 49.5 BAM 308 68.5 1 7/8 47.625 BA3010 62.5 BAM3010 82 1 7/8 47.625 BA3016 103 BAM3016 122 1 7/8 47.625 YB3012 95 1 7/8 47.625 軸徑mm (吋) 公 稱 型 號 BA 重量 gr 片側密閉形 BAM 重量 gr BHA 重量 gr 片側密閉形 BHAM 重量 gr 潤滑油保持 YB‧YBH 重量 gr dr 50.800 (2) BA 328 52 BAM 328 73.5 2 50.800 BA 3216 109 BAM 3216 131 2 50.800 BA 3220 138 BAM 3220 159 2 50.800 BA 3224 165 BAM 3224 186 2 50.800 BAW3228 186 BAMW3228 210 2 50.800 53.975 (21/8) BA 3416 116 BAM 3416 140 2 1/8 53.975 BA 3424 174 BAM 3424 198 2 1/8 53.975 66.675 (25/8) BA 4216 140 BAM 4216 175 2 5/8 66.675 69.850 (23/4) BA 4416 146 BAM 4416 184 2 3/4 69.850 BA 4420 184 BAM 4420 225 2 3/4 69.850 主要尺寸 吋／mm 標準取付尺寸 mm 基本動 定格荷重 Ｃ kg 基本靜 定格荷重 Co kg 限 界 回轉數 rpm 內輪型號 軸徑mm (吋) D B b 最小 軸徑 JIS h6 軸受箱徑 JIS 最大 最小 最大 最小 9/32 7.144 5/32 3.969 3.969 3.961 7.152 7.137 100 90 40000 3.969 (5/32) 11/32 8.731 1/4 6.350 4.762 4.754 8.739 8.724 190 190 30000 4.762 (3/16) 7/16 11.112 1/4 6.350 5.1 6.350 6.341 11.122 11.104 180 100 55000 6.350 (1/4) 7/16 11.112 5/16 7.938 6.7 220 130 55000 7/16 11.112 7/16 11.112 9.8 330 230 55000 7/16 11.112 5/16 7.938 6.350 6.341 11.122 11.104 310 320 25000 7/16 11.112 7/16 11.112 430 500 25000 1/2 12.700 5/16 7.938 6.7 7.938 7.929 12.710 12.692 260 170 45000 7.938 (5/16) 1/2 12.700 3/8 9.525 8.3 330 230 45000 1/2 12.700 7/16 11.112 9.8 400 290 45000 1/2 12.700 9/16 14.288 13 510 390 45000 9/16 14.288 7/16 11.112 9.7 7.938 7.929 14.298 14.280 440 290 45000 1/2 12.700 5/16 7.938 7.938 7.929 12.710 12.692 350 390 20000 9/16 14.288 5/16 7.938 6.7 9.525 9.516 14.298 14.280 300 200 40000 9.525 (3/8) 9/16 14.288 3/8 9.525 8.3 370 270 40000 9/16 14.288 1/2 12.700 11.5 530 430 40000 9/16 14.288 5/8 15.875 14.5 650 550 40000 5/8 15.875 1/2 12.700 11.1 9.525 9.516 15.885 15.867 620 450 40000 9/16 14.288 1/4 6.350 9.525 9.516 14.298 14.280 310 340 16000 9/16 14.288 3/8 9.525 470 570 16000 9/16 14.288 1/2 12.700 620 820 16000 9/16 14.288 5/8 15.875 760 1070 16000 5/8 15.875 1/2 12.700 11.5 11.112 11.101 15.885 15.867 590 500 35000 11.112 (7/16) 11/16 17.462 1/2 12.700 11.1 11.112 11.101 17.472 17.454 640 480 35000 5/8 15.875 1/2 12.700 11.112 11.101 15.885 15.867 680 940 14000 11/16 17.462 1/2 12.700 11.112 11.101 17.472 17.454 780 890 14000

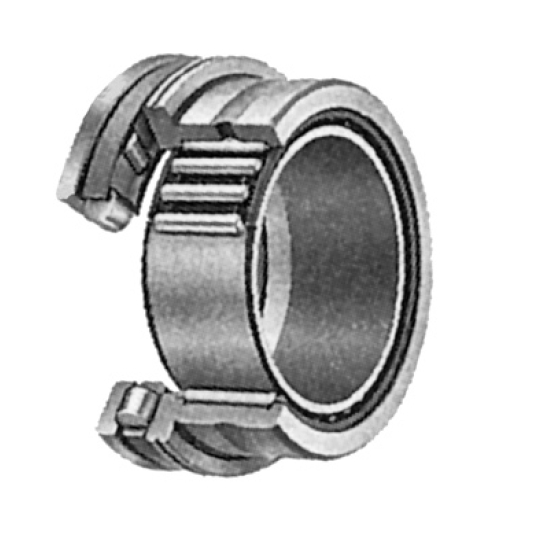

針狀軸承NBXI－Z系列附推力滾子軸承之有內輪 規 格附防塵蓋NBXI-Z 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D2 L H (g) 徑向 止推 NBXI-1223Z 12 24 29 23 9 60.5 730 940 NBXI-1425Z 14 26 31 25 9 70.5 920 990 NBXI-1730Z 17 30 36 30 10 109 1110 1840 NBXI-2030Z 20 37 43 30 11 167 1510 2360 NBXI-2530Z 25 42 48 30 11 193 1630 2680 NBXI-3030Z 30 47 53 30 12 225 1790 2840 NBXI-3532Z 35 52 61 32 13 290 1940 4050 NBXI-4032Z 40 58 66.5 32 14 340 2030 4150 NBXI-4535Z 45 62 71.5 35 14 390 2360 4400

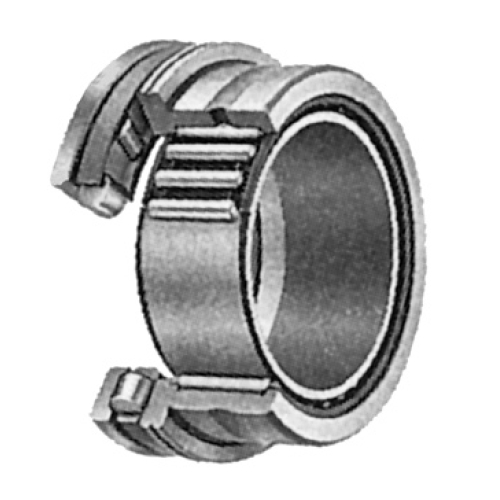

針狀軸承NBXI系列附推力滾子軸承之有內輪 規 格NBXI 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D1 L H (g) 徑向 止推 NBXI-1223 12 24 28 23 9 58.5 730 940 NBXI-1425 14 26 30 25 9 68.5 920 990 NBXI-1730 17 30 35 30 10 106 1110 1840 NBXI-2030 20 37 42 30 11 163 1510 2360 NBXI-2530 25 42 47 30 11 189 1630 2680 NBXI-3030 30 47 52 30 12 220 1790 2840 NBXI-3532 35 52 60 32 13 280 1940 4050 NBXI-4032 40 58 65 32 14 330 2030 4150 NBXI-4535 45 62 70 35 14 385 2360 4400 NBXI-5040 50 72 85 40 17 670 2590 6660

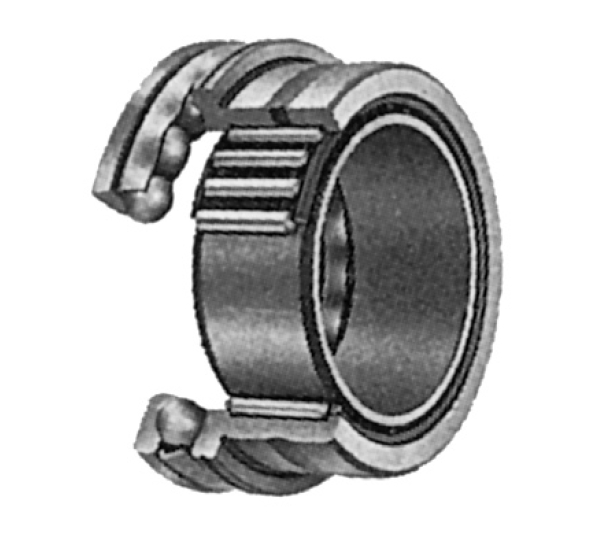

針狀軸承NAXI－Z系列附推力滾珠軸承之有內輪 規 格附防塵蓋NAXI-Z 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D2 L H (g) 徑向 止推 NAXI-723Z 7 19 25 23 9 43 540 750 NAXI-923Z 9 21 27 23 9 48.5 620 760 NAXI-1223Z 12 24 29 23 9 55 730 780 NAXI-1425Z 14 26 31 25 9 65.5 920 850 NAXI-1730Z 17 30 36 30 10 102 1110 1120 NAXI-2030Z 20 37 43 30 11 155 1510 1530 NAXI-2530Z 25 42 48 30 11 182 1630 1600 NAXI-3030Z 30 47 53 30 12 215 1790 1600 NAXI-3532Z 35 52 61 32 13 270 1940 2110 NAXI-4032Z 40 58 66.5 32 14 315 2030 2180 NAXI-4535Z 45 62 71.5 35 14 365 2360 2250

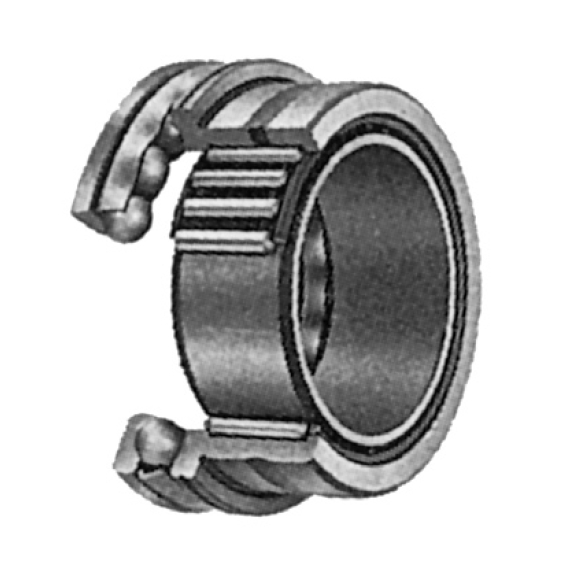

針狀軸承NAXI系列附推力滾珠軸承之有內輪 規 格NAXI 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D1 L H (g) 徑向 止推 NAXI-723 7 19 24 23 9 41.5 540 750 NAXI-923 9 21 26 23 9 46.5 620 760 NAXI-1223 12 24 28 23 9 53 730 780 NAXI-1425 14 26 30 25 9 63.5 920 850 NAXI-1730 17 30 35 30 10 99 1110 1120 NAXI-2030 20 37 42 30 11 151 1510 1530 NAXI-2530 25 42 47 30 11 178 1630 1600 NAXI-3030 30 47 52 30 12 205 1790 1600 NAXI-3532 35 52 60 32 13 260 1940 2110 NAXI-4032 40 58 65 32 14 310 2030 2180 NAXI-4535 45 62 70 35 14 360 2360 2250 NAXI-5040 50 72 85 40 17 620 2590 3250 NAXI-6040 60 85 95 40 18 775 3690 3400

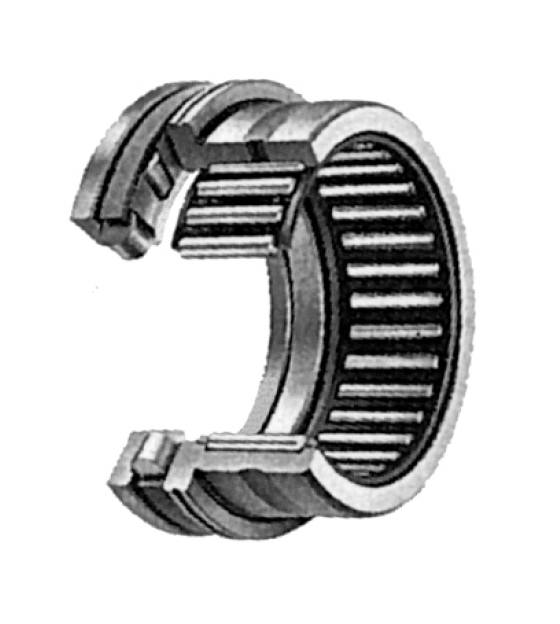

針狀軸承NBX－Z系列附推力滾子軸承之無內輪 規 格 附防塵蓋 NBX-Z 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D2 L H (g) 徑向 止推 NBX-1523Z 15 24 29 23 9 52.5 730 940 NBX-1725Z 17 26 31 25 9 61 920 990 NBX-2030Z 20 30 36 30 10 95.5 1110 1840 NBX-2530Z 25 37 43 30 11 140 1510 2360 NBX-3030Z 30 42 48 30 11 160 1630 2680 NBX-3530Z 35 47 53 30 12 187 1790 2840 NBX-4032Z 40 52 61 32 13 245 1940 4050 NBX-4532Z 45 58 66.5 32 14 290 2030 4150 NBX-5035Z 50 62 71.5 35 14 320 2360 4400

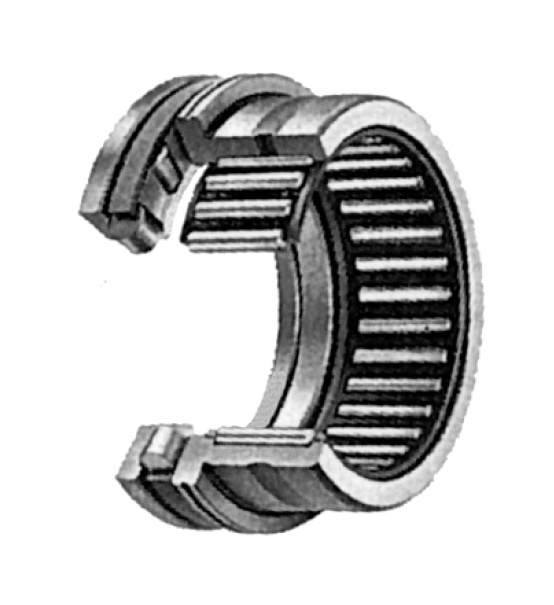

針狀軸承NBX系列附推力滾子軸承之無內輪 規 格 NBX 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D1 L H (g) 徑向 止推 NBX-1523 15 24 28 23 9 50.5 730 940 NBX-1725 17 26 30 25 9 59 920 990 NBX-2030 20 30 35 30 10 92.5 1110 1840 NBX-2530 25 37 42 30 11 136 1510 2360 NBX-3030 30 42 47 30 11 156 1630 2680 NBX-3530 35 47 52 30 12 181 1790 2840 NBX-4032 40 52 60 32 13 235 1940 4050 NBX-4532 45 58 65 32 14 280 2030 4150 NBX-5035 50 62 70 35 14 315 2360 4400 NBX-6040 60 72 85 40 17 505 2590 6660

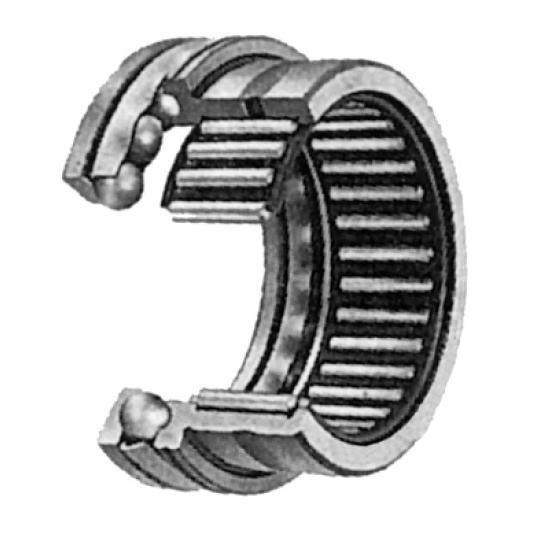

針狀軸承NAX－Z系列附推力滾珠軸承之無內輪 規 格 附防塵蓋 NAX-Z 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D2 L H (g) 徑向 止推 NAX-1023Z 10 19 25 23 9 38 540 750 NAX-1223Z 12 21 27 23 9 42.5 620 760 NAX-1523Z 15 24 29 23 9 47.5 730 780 NAX-1725Z 17 26 31 25 9 56 920 850 NAX-2030Z 20 30 36 30 10 88.5 1110 1120 NAX-2530Z 25 37 43 30 11 128 1510 1530 NAX-3030Z 30 42 48 30 11 148 1630 1600 NAX-3530Z 35 47 53 30 12 174 1790 1600 NAX-4032Z 40 52 61 32 13 225 1940 2100 NAX-4532Z 45 58 66.5 32 14 265 2030 2180 NAX-5035Z 50 62 71.5 35 14 295 2360 2250

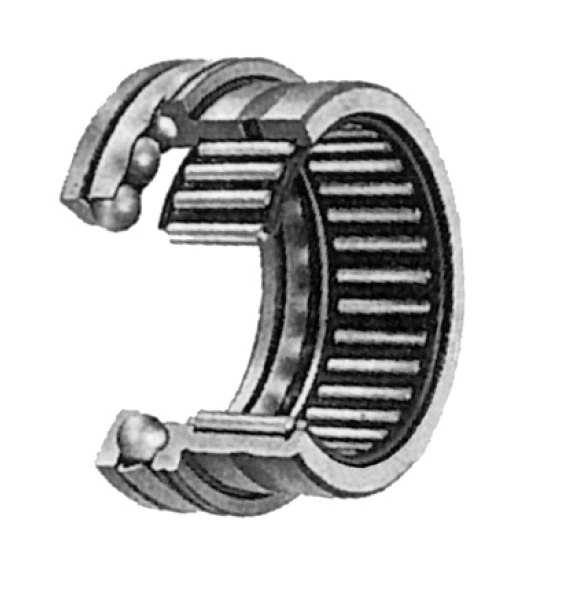

針狀軸承NAX系列附推力滾珠軸承之無內輪 規 格 NAX 主要尺寸(mm) 重 量 基本動定格荷重 C(kg) dr D D1 L H (g) 徑向 止推 NAX-1023 10 19 24 23 9 36.5 540 750 NAX-1223 12 21 26 23 9 40.5 620 760 NAX-1523 15 24 28 23 9 45 730 780 NAX-1725 17 26 30 25 9 54 920 850 NAX-2030 20 30 35 30 10 85.5 1110 1120 NAX-2530 25 37 42 30 11 124 1510 1530 NAX-3030 30 42 47 30 11 144 1630 1600 NAX-3530 35 47 52 30 12 168 1790 1600 NAX-4032 40 52 60 32 13 215 1940 2110 NAX-4532 45 58 65 32 14 255 2030 2180 NAX-5035 50 62 70 35 14 285 2360 2250 NAX-6040 60 72 85 40 17 455 2590 3250 NAX-7040 70 85 95 40 18 580 3690 3400
