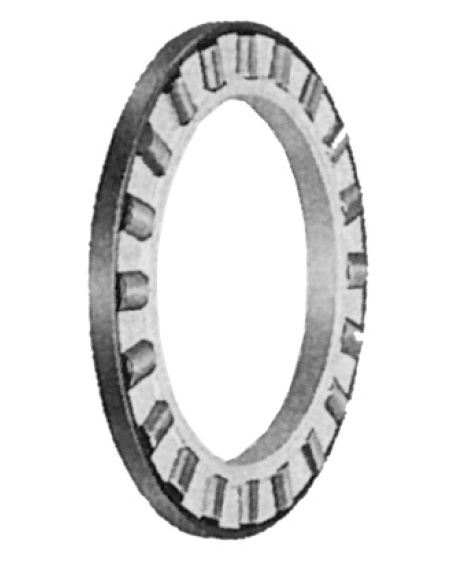

針狀推力軸承AZK系列 規  格 無內外輪 AZK 主要尺寸(mm)   重  量 (g) 基本動 定格荷重 C(kg)   d   D   Da AZK10243.5 10 24 3.5 8.6 950 AZK12263.5 12 26 3.5 8.8 1020 AZK15283.5 15 28 3.5 9.3 1080 AZK17303.5 17 30 3.5 10.1 1140 AZK20354.5 20 35 4.5 18 1840 AZK25425 25 42 5 28 2360 AZK30475 30 47 5 31 2680 AZK30527.5 30 52 7.5 70 4040 AZK35525 35 52 5 36 2840 AZK35627.5 35 62 7.5 98.5 4900 AZK40606 40 60 6 54 4050 AZK40689 40 68 9 130 6630 AZK45656 45 65 6 62 4150 AZK45739 45 73 9 145 7430 AZK50706 50 70 6 68 4400 AZK507811 50 78 11 192 9730 AZK55786 55 78 6 87 5140 AZK559011 55 90 11 275 10800 AZK60857.5 60 85 7.5 134 6600 AZK609511 60 95 11 290 11200 AZK6013010 60 130 10 785 16400 AZK65907.5 65 90 7 134 6900 AZK6510011 65 100 11 310 11600 規  格 無內外輪 AZK 主要尺寸(mm)   重  量 (g) 基本動 定格荷重 C(kg)   d   D   Da AZK70957.5 70 95 7.5 155 7140 AZK7010511 70 105 11 325 11900 AZK7014010 70 140 10 895 17400 AZK751007.5 75 100 7.5 160 7250 AZK7511011 75 110 11 340 12500 AZK801057.5 80 105 7.5 171 7340 AZK8011511 80 115 11 365 12800 AZK8015010 80 150 10 915 18500 AZK851107.5 85 110 7.5 192 7500 AZK8512512 85 125 12 505 14400 AZK901209 90 120 9 290 9660 AZK9013514 90 135 14 750 18600 AZK9016010 90 160 10 995 19500 AZK10013511 100 135 11 490 13600 AZK10015015 100 150 15 985 22100 AZK10019015 100 190 15 2120 34800 AZK11014511 110 145 11 590 14300 AZK11016017 110 160 17 1320 28400 AZK11020015 110 200 15 2280 37400 AZK12015511 120 155 11 630 14900 AZK12017518 120 175 18 1640 32400 AZK12022015 120 220 15 2730 42300 AZK13017012 130 170 12 860 17500 規  格 無內外輪 AZK 主要尺寸(mm)   重  量 (g) 基本動 定格荷重 C(kg)   d   D   Da AZK13018518 130 185 18 1760 33100 AZK13023015 130 230 15 2940 43200 AZK14018012 140 180 12 920 18200 AZK14019518 140 195 18 1860 35600 AZK14024015 140 240 15 3100 44500 AZK15019012 150 190 12 980 18400 AZK15020518 150 205 18 1980 36200 AZK15025015 150 250 15 3260 45800 AZK16020012 160 200 12 1030 19100 AZK16027015 160 270 15 3850 52000 AZK17023019 170 230 19 2410 41300 AZK17028015 170 280 15 4030 53500 AZK18024019 180 240 19 2540 42500 AZK18031015 180 310 15 5200 62900 AZK19025520 190 255 20 3110 46800 AZK19032015 190 320 15 5290 67300 AZK20026520 200 265 20 3250 47300 AZK20034015 200 340 15 6120 71600

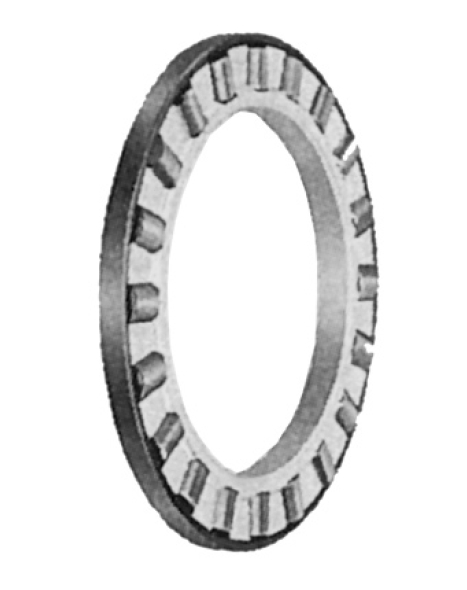

針狀推力軸承AZ系列   規  格 AZ 主要尺寸(mm)   重  量 (g) 基本動 定格荷重 C(kg)   d   D   H AZ10249 10 24 9 24.6 950 AZ12269 12 26 9 26.5 1020 AZ15289 15 28 9 28 1080 AZ17309 17 30 9 30.5 1140 AZ203510 20 35 10 45.5 1840 AZ254211 25 42 11 70 2360 AZ304711 30 47 11 79 2680 AZ305216 30 52 16 160 4040 AZ355212 35 52 12 99 2840 AZ356218 35 62 18 260 4900 AZ406013 40 60 13 139 4050 AZ406819 40 68 19 310 6630 AZ456514 45 65 14 169 4150 AZ457320 45 73 20 360 7430 AZ507014 50 70 14 185 4400 AZ507822 50 78 22 430 9730 AZ557816 55 78 16 275 5140 AZ559025 55 90 25 725 10800 AZ608517 60 85 17 345 6600 AZ609526 60 95 26 770 11200 AZ6013026 60 130 26 2090 16400 AZ659018 65 90 18 380 6900 AZ6510027 65 100 27 860 11600 AZ709518 70 95 18 420 7140   規  格 AZ 主要尺寸(mm)   重  量 (g) 基本動 定格荷重 C(kg)   d   D   H AZ7010527 70 105 27 905 11900 AZ7014026 70 140 26 2250 17400 AZ7510019 75 100 19 465 7250 AZ7511027 75 110 27 960 12500 AZ8010519 80 105 19 495 7340 AZ8011528 80 115 28 1060 12800 AZ8015026 80 150 26 2500 18500 AZ8511019 85 110 19 530 7500 AZ8512531 85 125 31 1460 14400 AZ9012022 90 120 22 790 9660 AZ9013535 90 135 35 2040 18600 AZ9016026 90 160 26 2710 19500 AZ10013525 100 135 25 1190 13600 AZ10015038 100 150 38 2720 22100 AZ10019039 100 190 39 5960 34800 AZ11014525 110 145 25 1350 14300 AZ11016040 110 160 40 3220 28400 AZ11020039 110 200 39 6400 37400 AZ12015525 120 155 25 1450 14900 AZ12017542 120 175 42 4020 32400 AZ12022039 120 220 39 7730 42300 AZ13017030 130 170 30 2180 17500 AZ13018542 130 185 42 4300 33100 AZ13023039 130 230 39 8240 43200   規  格 AZ 主要尺寸(mm)   重  量 (g) 基本動 定格荷重 C(kg)   d   D   H AZ14018031 140 180 31 2410 18200 AZ14019542 140 195 42 4560 35600 AZ14024039 140 240 39 8680 44500 AZ15019031 150 190 31 2560 18400 AZ15020542 150 205 42 4840 36200 AZ15025039 150 250 39 9140 45800 AZ16020031 160 200 31 2710 19100 AZ16027039 160 270 39 10800 52000 AZ17023045 170 230 45 6220 41300 AZ17028039 170 280 39 11300 53500 AZ18024045 180 240 45 6540 42500 AZ18031039 180 310 39 14600 62900 AZ19025548 190 255 48 8060 46800 AZ19032039 190 320 39 15000 67300 AZ20026548 200 265 48 8430 47300 AZ20034039 200 340 39 17200 71600

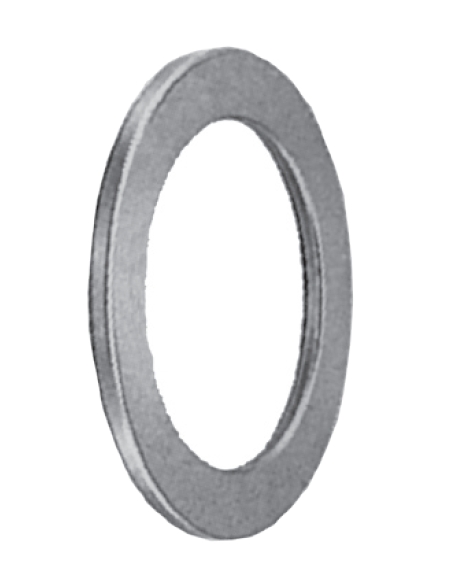

針狀推力軸承GS系列 規  格 (外輪) GS 主要尺寸(mm)   重  量 (g)   d   D   h GS1024 10 24 2.75 8 GS1226 12 26 2.75 8.9 GS1528 15 28 2.75 9.3 GS1629 16 29 2.75 9.8 GS1730 17 30 2.75 10.2 GS1831 18 31 2.75 10.7 GS2035 20 35 2.75 13.8 GS2542 25 42 3 21 GS3047 30 47 3 24 GS3052 30 52 4.25 45 GS3552 35 52 3.5 31.5 GS3562 35 62 5.25 81 GS4060 40 60 3.5 42.5 GS4068 40 68 5 89 GS4565 45 65 4 53.5 GS4573 45 73 5.5 108 GS5070 50 70 4 58.5 GS5078 50 78 5.5 118 GS5578 55 78 5 93 GS5590 55 90 7 225 GS6085 60 85 4.75 105 GS6095 60 95 7.5 240 GS60130 60 130 8 650 規  格 (外輪) GS 主要尺寸(mm)   重  量 (g)   d   D   h GS6590 65 90 5.25 124 GS65100 65 100 8 275 GS7095 70 95 5.25 132 GS70105 70 105 8 290 GS70140 70 140 8 680 GS75100 75 100 5.75 153 GS75110 75 110 8 310 GS80105 80 105 5.75 162 GS80115 80 115 8.5 345 GS80150 80 150 8 790 GS85110 85 110 5.75 170 GS85125 85 125 9.5 475 GS90120 90 120 6.5 250 GS90135 90 135 10.5 645 GS90160 90 160 8 855 GS100135 100 135 7 350 GS100150 100 150 11.5 870 GS100190 100 190 12 1920 GS110145 110 145 7 380 GS110160 110 160 11.5 950 GS110200 110 200 12 2060 GS120155 120 155 7 410 GS120175 120 175 12 1190 規  格 (外輪) GS 主要尺寸(mm)   重  量 (g)   d   D   h GS120220 120 220 12 2500 GS130170 130 170 9 660 GS130185 130 185 12 1270 GS130230 130 230 12 2650 GS140180 140 180 9.5 745 GS140195 140 195 12 1350 GS140240 140 240 12 2790 GS150190 150 190 9.5 790 GS150205 150 205 12 1430 GS150250 150 250 12 2940 GS160200 160 200 9.5 840 GS160270 160 270 12 3480 GS170230 170 230 13 1900 GS170280 170 280 12 3640 GS180240 180 240 13 2000 GS180310 180 310 12 4700 GS190255 190 255 14 2480 GS190320 190 320 12 4860 GS200265 200 265 14 2590 GS200340 200 340 12 5540

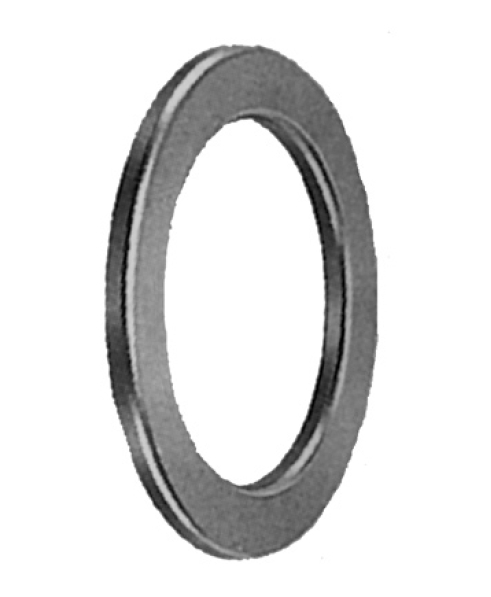

針狀推力軸承WS系列 規  格 (內輪) WS 主要尺寸(mm)   重  量 (g)   d   D   h WS1024 10 24 2.75 8 WS1226 12 26 2.75 8.9 WS1528 15 28 2.75 9.3 WS1629 16 29 2.75 9.8 WS1730 17 30 2.75 10.2 WS1831 18 31 2.75 10.7 WS2035 20 35 2.75 13.8 WS2542 25 42 3 21 WS3047 30 47 3 24 WS3052 30 52 4.25 45 WS3552 35 52 3.5 31.5 WS3562 35 62 5.25 81 WS4060 40 60 3.5 42.5 WS4068 40 68 5 89 WS4565 45 65 4 53.5 WS4573 45 73 5.5 108 WS5070 50 70 4 58.5 WS5078 50 78 5.5 118 WS5578 55 78 5 93 WS5590 55 90 7 225 WS6085 60 85 4.75 105 WS6095 60 95 7.5 240 WS60130 60 130 8 650 WS6590 65 90 5.25 124 規  格 (內輪) WS 主要尺寸(mm)   重  量 (g)   d   D   h WS65100 65 100 8 275 WS7095 70 95 5.25 132 WS70105 70 105 8 290 WS70140 70 140 8 680 WS75100 75 100 5.75 153 WS75110 75 110 8 310 WS80105 80 105 5.75 162 WS80115 80 115 8.5 345 WS80150 80 150 8 790 WS85110 85 110 5.75 170 WS85125 85 125 9.5 475 WS90120 90 120 6.5 250 WS90135 90 135 10.5 645 WS90160 90 160 8 855 WS100135 100 135 7 350 WS100150 100 150 11.5 870 WS100190 100 190 12 1920 WS110145 110 145 7 380 WS110160 110 160 11.5 950 WS110200 110 200 12 2060 WS120155 120 155 7 410 WS120175 120 175 12 1190 WS120220 120 220 12 2500 WS130170 130 170 9 660 規  格 (內輪) WS 主要尺寸(mm)   重  量(g)   d   D   h WS130185 130 185 12 1270 WS130230 130 230 12 2650 WS140180 140 180 9.5 740 WS140195 140 195 12 1350 WS140240 140 240 12 2790 WS150190 150 190 9.5 790 WS150205 150 205 12 1430 WS150250 150 250 12 2940 WS160200 160 200 9.5 840 WS160270 160 270 12 3480 WS170230 170 230 13 1900 WS170280 170 280 12 3640 WS180240 180 240 13 2000 WS180310 180 310 12 4700 WS190255 190 255 14 2480 WS190320 190 320 12 4860 WS200265 200 265 14 2590 WS200340 200 340 12 5540

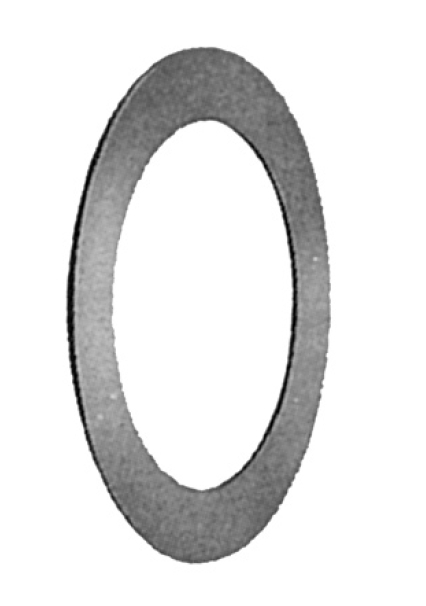

針狀推力軸承AS系列 規  格 推力華司 AS 主要尺寸(mm)   重  量 (g)   d   D   S AS1024 10 24 1 2.9 AS1226 12 26 1 3.2 AS1528 15 28 1 3.4 AS1629 16 29 1 3.6 AS1730 17 30 1 3.7 AS1831 18 31 1 3.9 AS2035 20 35 1 5 AS2542 25 42 1 6.9 AS3047 30 47 1 7.9 AS3552 35 52 1 8.9 AS4060 40 60 1 12.1 AS4565 45 65 1 13.3 AS5070 50 70 1 14.5 AS5578 55 78 1 18.5 AS6085 60 85 1 22 AS6590 65 90 1 23.5 AS7095 70 95 1 25 AS75100 75 100 1 26.5 AS80105 80 105 1 28 AS85110 85 110 1 29.5 AS90120 90 120 1 38 AS100135 100 135 1 50

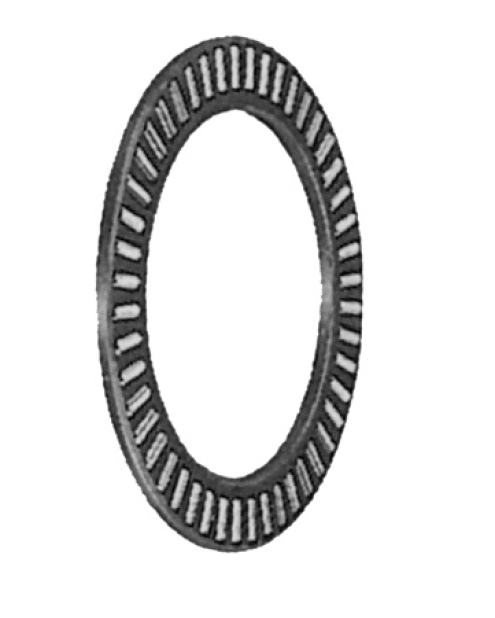

針狀推力軸承NTB系列 規  格 無內外輪 NTB 主要尺寸(mm)   重  量 (g) 基本動 定格荷重 C(kg)   d   D   Da NTB1024 10 24 2 3.3 730 NTB1226 12 26 2 3.8 840 NTB1528 15 28 2 4.1 880 NTB1629 16 29 2 4.3 910 NTB1730 17 30 2 4.5 930 NTB1831 18 31 2 4.7 960 NTB2035 20 35 2 6.1 1220 NTB2542 25 42 2 8.2 1400 NTB3047 30 47 2 9.4 1500 NTB3552 35 52 2 10.6 1580 NTB40603 40 60 3 22 2450 NTB4565 45 65 3 24.5 2620 NTB5070 50 70 3 26.5 2800 NTB5578 55 78 3 33.5 3210 NTB6085 60 85 3 38.5 3340 NTB6590 65 90 3 41.5 3470 NTB7095 70 95 4 61 4310 NTB75100 75 100 4 65 4400 NTB80105 80 105 4 68.5 4460 NTB85110 85 110 4 72 4550 NTB90120 90 120 4 92 5600 NTB100135 100 135 4 119 6760 NTB110145 110 145 4 129 7220 NTB120155 120 155 4 139 7410 NTB130170 130 170 5 225 10700

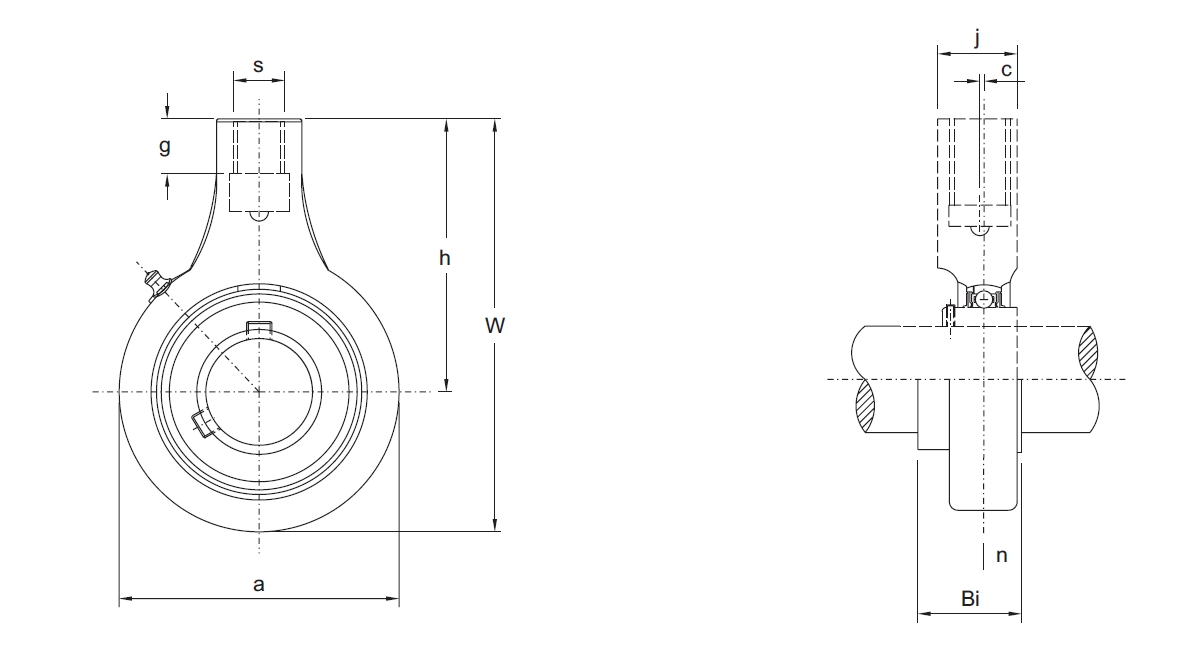

連座軸承UCEH 200形 直徑系列2   軸承型號   軸徑 (mm) 寸法(mm) 軸受   軸箱 番號   軸箱重量(kgf)   a   w   h   j   s   g   B   n   c   內輪番號 基本定格荷重 C(kgf) Co(kgf) UCEH 201 12 64 96 64 40 PF 3/4 19 31 12.7 0 UC201 1000 635 EH204 0.67 UCEH 202 15 64 96 64 40 PF 3/4 19 31 12.7 0 UC202 1000 635 EH204 0.66 UCEH 203 17 64 96 64 40 PF 3/4 19 31 12.7 0 UC203 1000 635 EH204 0.65 UCEH 204 20 64 96 64 40 PF 3/4 19 31 12.7 0 UC204 1000 635 EH204 0.63 UCEH 205 25 70 99 64 40 PF 3/4 19 34 14.3 0 UC205 1100 730 EH205 0.66 UCEH 206 30 80 104 64 40 PF 3/4 19 38.1 15.9 0 UC206 1530 1050 EH206 0.89 UCEH 207 35 92 116 70 40 PF 3/4 19 42.9 17.5 0 UC207 2010 1430 EH207 1.18 UCEH 208 40 96 121 73 40 PF 3/4 19 49.2 19 2 UC208 2280 1650 EH208 1.29 UCEH 209 45 108 136 82 48 PF 1 21 49.2 19 4 UC209 2450 1850 EH209 1.72 UCEH 210 50 114 140 83 48 PF 1 21 51.6 19 5 UC210 2750 2100 EH210 1.90 UCEH 211 55 126 150 87 60 PF 1 1/4 25 55.6 22.2 7 UC211 3400 2600 EH211 3.0 UCEH 212 60 142 173 102 60 PF 1 1/4 28 65.1 25.4 9 UC212 4100 3300 EH212 4.0 UCEH 213 65 166 200 117 70 PF 1 1/2 32 65.1 25.4 9.5 UC213 4500 3650 EH213 5.5

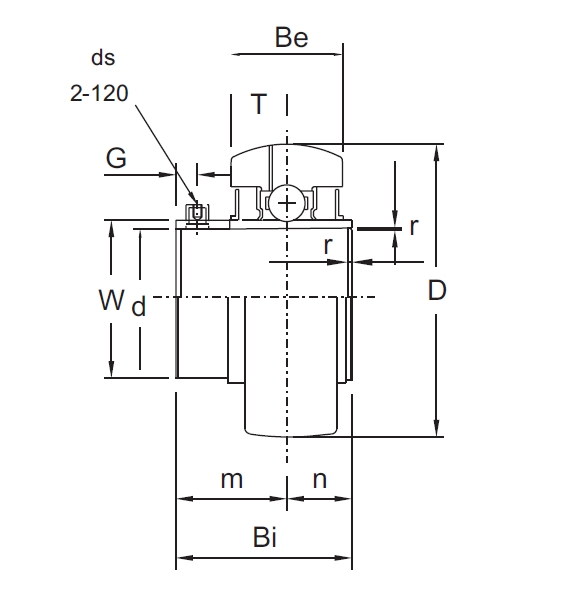

連座軸承UCXOO形 直徑系列x   軸承型號 寸法(mm) 基本動 定格荷重 C(kgf) 基本靜 定格荷重 C(kgf)   重量 (kgf) d D Bi Be r n m G ds T W UC X05 25 62 38.1 19 1.5 15.9 22.2 5 M6×0.75 5.2 40.7 1530 1050 0.38 UC X06 30 72 42.9 20 1.5 17.5 25.4 6 M8×1 5.8 47 2010 1430 0.56 UC X07 35 80 49.2 21 2 19 30.2 8 M8×1 6.2 52.8 2280 1650 0.75 UC X08 40 85 49.2 22 2 19 30.2 8 M8×1 6.5 57.8 2450 1850 0.82 UC X09 45 90 51.6 23 2 19 32.6 9 M10×1.25 6.5 62.3 2750 2100 0.92 UC X10 50 100 55.6 25 2 22.2 33.4 9 M10×1.25 7.3 69 3400 2660 1.22 UC X11 55 110 65.1 27 2.5 25.4 39.7 10 M10×1.25 8 77 4100 3300 1.70 UC X12 60 120 65.1 28 2.5 25.4 39.7 10 M10×1.25 8.5 82.5 4500 3650 2.0 UC X13 65 125 74.6 30 2.5 30.2 44.4 12 M12×1.25 8.7 87 4900 4400 2.3 UC X14 70 130 77.8 30 2.5 33.3 44.5 12 M12×1.5 9.2 93 5150 4400 2.5 UC X15 75 140 82.6 32 2.5 33.3 49.3 12 M12×1.5 9.6 98.5 5700 4750 3.1 UC X16 80 150 85.7 34 3 34.1 51.6 12 M12×1.5 10.5 105 6600 5600 3.7 UC X17 85 160 96 36 3 39.7 56.3 12 M12×1.5 11.1 111.7 7550 6450 4.7 UC X18 90 170 104 38 3 42.9 61.1 14 M14×1.5 11.9 118.2 8550 7400 5.7 UC X20 100 190 117.5 42 3.5 49.2 68.3 16 M16×1.5 13.5 131.5 10400 9500 7.9

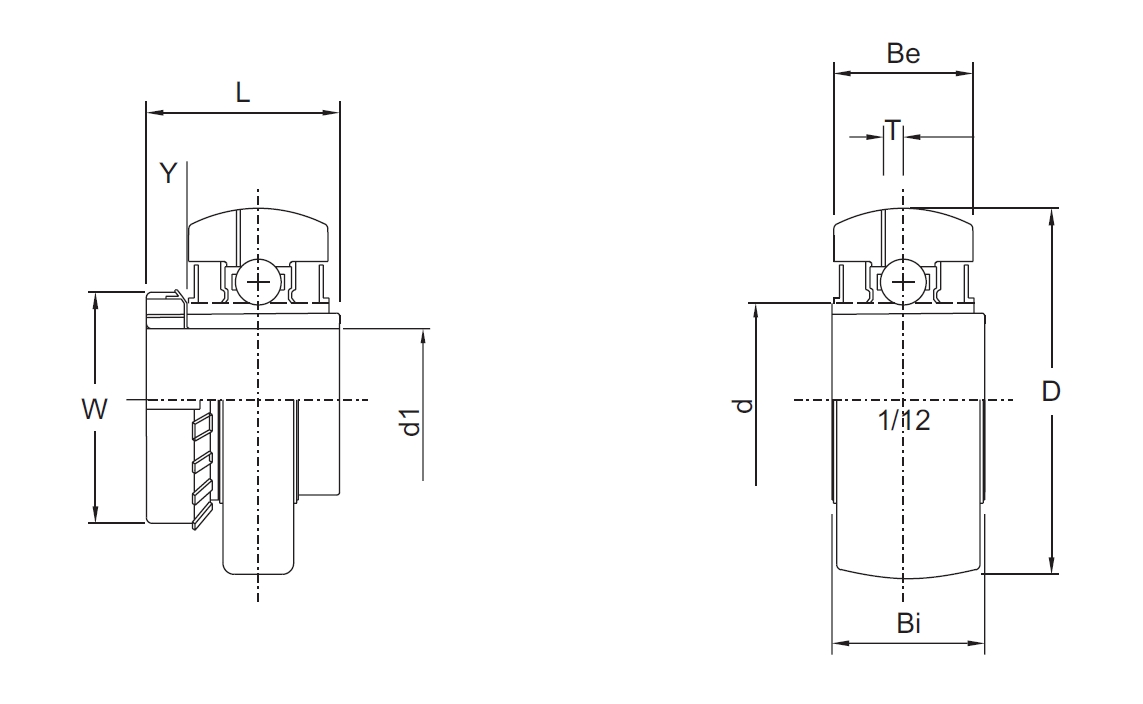

連座軸承UK 200＋H形 直徑系列2   軸承型號 寸法(mm) 基本動 定格荷重 C(kgf) 基本靜 定格荷重 C(kgf)   重量 (kgf)   適用 號碼 d1 D L d Bi Be T Y W UK 205 20 52 35 25 23 17 4.2 8 38 1100 730 0.15 H2305 UK 206 25 62 38 30 26 19 5.2 8 45 1530 1050 0.26 H2306 UK 207 30 72 43 35 27 20 5.8 9 52 2010 1430 0.36 H2307 UK 208 35 80 46 40 29 21 6.2 10 58 2280 1650 0.47 H2308 UK 209 40 85 50 45 30 22 6.5 11 65 2450 1850 0.52 H2309 UK 210 45 90 55 50 31 23 6.5 12 70 2750 2100 0.56 H2310 UK 211 50 100 59 55 33 25 7.3 12 75 3400 2660 0.77 H2311 UK 212 55 110 62 60 36 27 8.0 13 80 4100 3300 1.01 H2312 UK 213 60 120 65 65 38 28 8.5 14 85 4500 3650 1.27 H2313 UK 215 65 130 73 75 41 30 9.2 15 98 5150 4400 1.52 H2315 UK 216 70 140 78 80 44 32 9.6 17 105 5700 4750 1.85 H2316 UK 217 75 150 82 85 46 34 10.5 18 110 6600 5600 2.3 H2317 UK 218 80 160 86 90 49 36 11.1 18 120 7550 6450 3.1 H2318

連座軸承UC 300形 直徑系列3   軸承型號 寸法(mm) 基本動 定格荷重 C(kgf) 基本靜 定格荷重 C(kgf)   重量 (kgf) d D Bi Be r n m G ds T W UC 305 25 62 38 22 2 15 23 6 M6×0.75 6.3 38.3 1610 1080 0.37 UC 306 30 72 43 24 2 17 26 6 M6×0.75 6.9 44.7 2090 1440 0.54 UC 307 35 80 48 26 2.5 19 29 8 M8×1 7.6 5.0 2620 1840 0.71 UC 308 40 90 52 28 2.5 19 33 10 M10×1.25 8.4 56 3200 2300 0.96 UC 309 45 100 57 30 2.5 22 35 10 M10×1.25 9.3 64 4150 3100 1.28 UC 310 50 110 61 32 3 22 39 12 M12×1.5 10 70.5 4850 3650 1.65 UC 311 55 120 66 34 3 25 41 12 M12×1.5 10.7 75 5600 4300 2.1 UC 312 60 130 71 36 3.5 26 45 12 M12×1.5 11.5 81.7 6400 5000 2.5 UC 313 65 140 75 38 3.5 30 45 12 M12×1.5 12.2 88.2 7250 5750 3.2 UC 314 70 150 78 40 3.5 33 45 12 M12×1.5 13 95 8150 6550 3.8 UC 315 75 160 82 42 3.5 32 50 14 M14×1.5 13.8 101.5 8900 7400 4.5 UC 316 80 170 86 44 3.5 34 52 14 M14×1.5 14.5 108 9650 8300 5.3 UC 317 85 180 96 46 4 40 56 16 M16×1.5 15 114.5 10400 9250 6.4 UC 318 90 190 96 48 4 40 56 16 M16×1.5 15.9 121 11200 10200 7.3 UC 319 95 200 103 50 4 41 62 16 M16×1.5 16.7 127.5 12000 11300 8.5 UC 320 100 215 108 54 4 42 66 18 M18×1.5 18 137 13600 13500 10.7 UC 321 105 225 112 56 4 44 68 18 M18×1.5 19 142 14400 14700 12.0 UC 322 110 240 117 60 4 46 71 18 M18×1.5 21 152 16100 17200 14.7 UC 324 120 260 126 64 4 51 75 18 M18×1.5 22 165 16200 17400 18.9 UC 326 130 280 135 68 5 54 81 20 M20×1.5 23 178.5 18000 20200 23.0 UC 328 140 300 145 73 5 59 86 20 M20×1.5 25 191.4 19800 23200 28.0

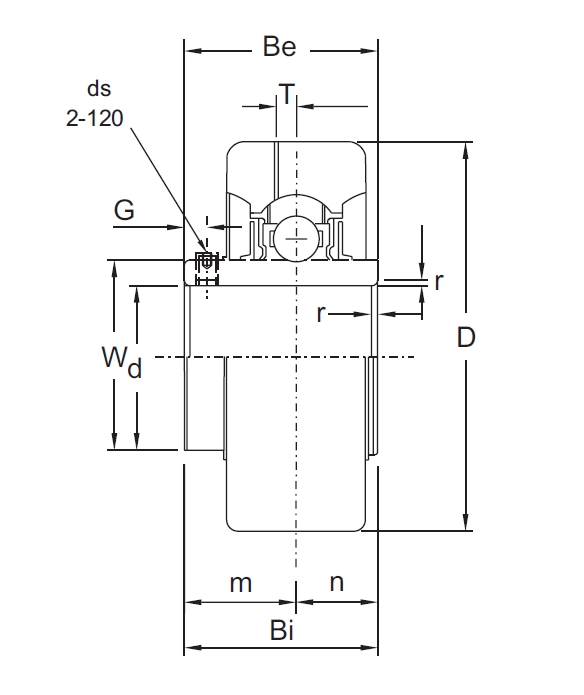

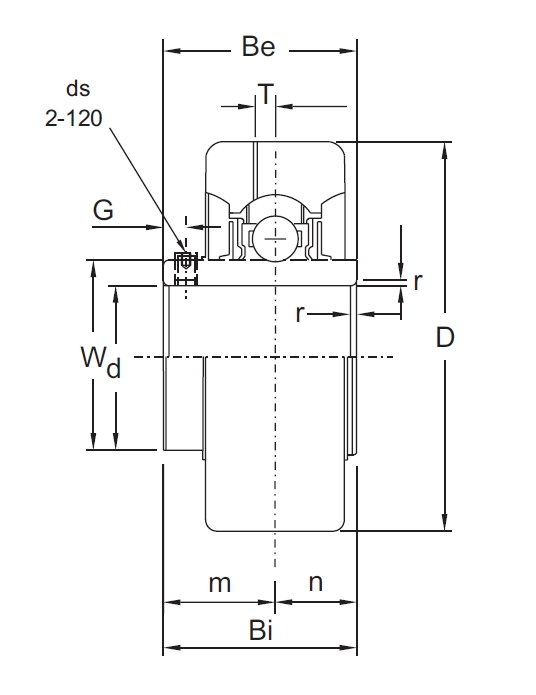

連座軸承UC 200形 直徑系列2   軸承型號 寸法(mm) 基本動 定格荷重 C(kgf) 基本靜 定格荷重 C(kgf)   重量 (kgf) d D Bi Be r n m G ds T W UC 201 12 47 31 17 1 12.7 18.3 4.5 M6×0.75 4.2 28.5 1000 635 0.20 UC 202 15 47 31 17 1 12.7 18.3 4.5 M6×0.75 4.2 28.5 1000 635 0.19 UC 203 17 47 31 17 1 12.7 18.3 4.5 M6×0.75 4.2 28.5 1000 635 0.18 UC 204 20 47 31 17 1.5 12.7 18.3 4.5 M6×0.75 4.2 28.5 1000 635 0.16 UC 205 25 52 34 17 1.5 14.3 19.7 5 M6×0.75 4.2 34 1100 730 0.19 UC 206 30 62 38.1 19 1.5 15.9 22.2 5 M6×0.75 5.2 40.7 1530 1050 0.31 UC 207 35 72 42.9 20 2 17.5 25.4 6 M8×1 5.8 47 2010 1430 0.47 UC 208 40 80 49.2 21 2 19 30.2 8 M8×1 6.2 52.8 2280 1650 0.63 UC 209 45 85 49.2 22 2 19 30.2 8 M8×1 6.5 57.8 2450 1850 0.69 UC 210 50 90 51.6 23 2 19 32.6 9 M10×1.25 6.5 62.3 2750 2100 0.77 UC 211 55 100 55.6 25 2.5 22.2 33.4 9 M10×1.25 7.3 69 3400 2660 1.04 UC 212 60 110 65.1 27 2.5 25.4 39.7 10 M10×1.25 8 77 4100 3300 1.47 UC 213 65 120 65.1 28 2.5 25.4 39.7 10 M10×1.25 8.5 82.5 4500 3650 1.77 UC 214 70 125 74.6 30 2.5 30.2 44.4 12 M12×1.5 8.7 87 4900 4000 2.0 UC 215 75 130 77.8 30 2.5 33.3 44.5 12 M12×1.5 9.2 93 5150 4400 2.3 UC 216 80 140 82.6 32 3 33.3 49.3 12 M12×1.5 9.6 98.5 5700 4750 2.7 UC 217 85 150 85.7 34 3 34.1 51.6 12 M12×1.5 10.5 105 6600 5600 3.3 UC 218 90 160 96 36 3 39.7 56.3 12 M12×1.5 11.1 111.7 7550 6450 4.2

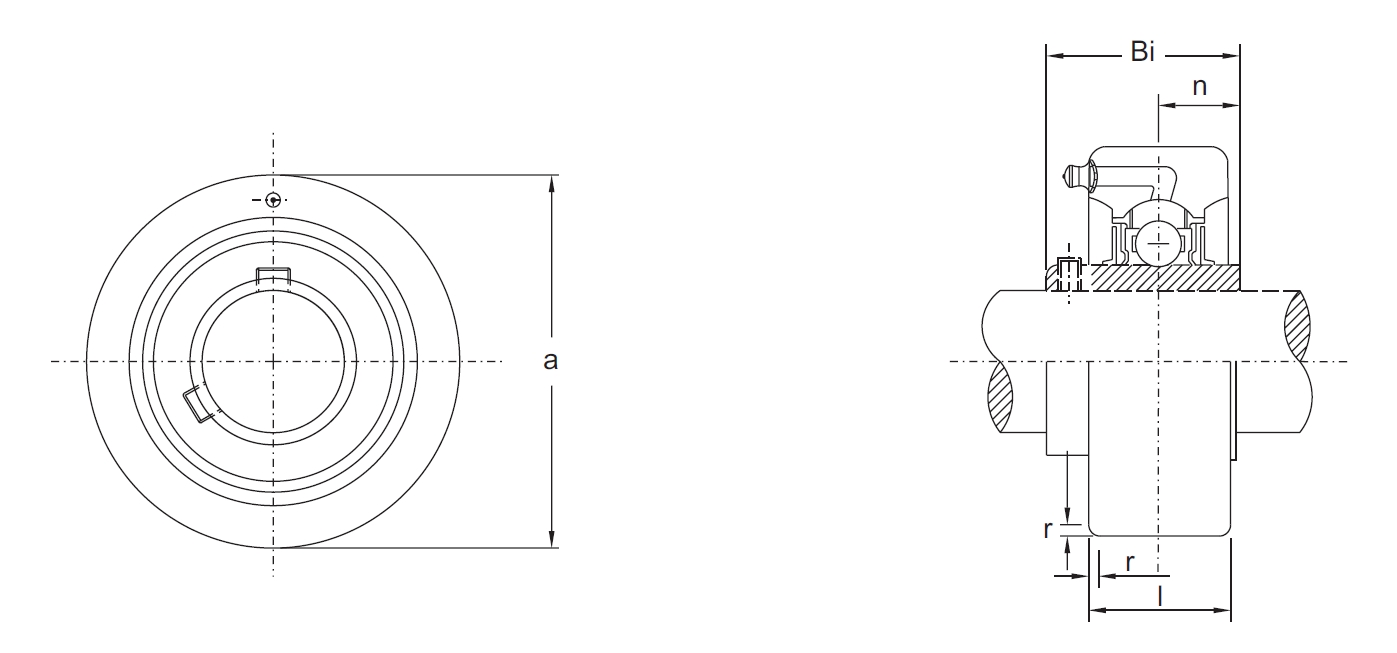

連座軸承UCC 300形 直徑系列3   軸承型號   軸徑 (mm) 寸法(mm) 軸受   軸箱 番號   軸箱重量(kgf)   d   l   r   Bi   n   內輪番號 基本定格荷重 C(kgf) Co(kgf) UCC 305 25 90 26 1 38 15 UC 305 1610 1080 C305 0.96 UCC 306 30 100 28 1 43 17 UC 306 2090 1400 C306 1.26 UCC 307 35 110 32 1.5 48 19 UC 307 2620 1840 C307 1.69 UCC 308 40 120 34 1.5 52 19 UC 308 3200 2300 C308 2.1 UCC 309 45 130 38 1.5 57 22 UC 309 4150 3100 C309 2.7 UCC 310 50 140 40 1.5 61 22 UC 310 4850 3650 C310 3.3 UCC 311 55 150 44 1.5 66 25 UC 311 5600 4300 C311 4.0 UCC 312 60 160 46 1.5 71 26 UC 312 6400 5000 C312 4.7 UCC 313 65 170 50 1.5 75 30 UC 313 7250 5750 C313 5.6 UCC 314 70 180 52 2 78 33 UC 314 8150 6550 C314 6.6 UCC 315 75 190 55 2 82 32 UC 315 8900 7400 C315 7.6 UCC 316 80 200 60 2 86 40 UC 316 9650 8300 C316 8.9 UCC 317 85 215 64 2 96 40 UC 317 10400 9250 C317 11.2 UCC 318 90 225 66 2 96 40 UC 318 11200 10200 C318 12.5 UCC 319 95 240 72 2 103 41 UC 319 12000 11300 C319 15.4 UCC 320 100 260 75 2 108 42 UC 320 13600 13500 C320 19.4 UCC 321 105 260 75 2 112 44 UC 321 14400 14700 C321 18.9 UCC 322 110 300 80 2.5 117 46 UC 322 16100 17200 C322 29 UCC 324 120 320 90 2.5 126 51 UC 324 16200 17400 C324 37 UCC 326 130 340 100 2.5 135 54 UC 326 18000 20200 C326 44 UCC 328 140 360 100 2.5 145 59 UC 328 19800 23200 C328 51

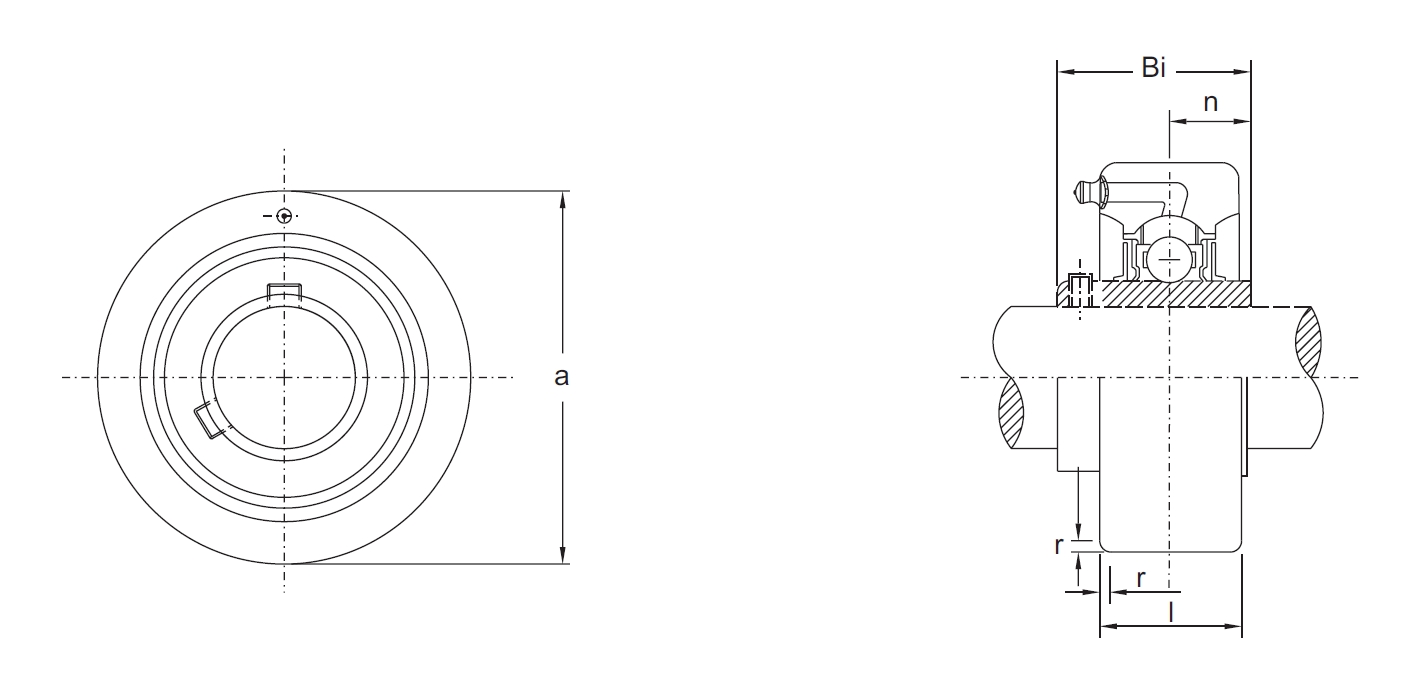

連座軸承UCC 200形 直徑系列2   軸承型號   軸徑 (mm) 寸法(mm) 軸受   軸箱 番號   軸箱重量(kgf)   a   l   r   Bi   n   內輪番號 基本定格荷重 C(kgf) Co(kgf) UCC 201 12 72 20 1 31 12.7 UC 201 1000 635 C204 0.53 UCC 202 15 72 20 1 31 12.7 UC 202 1000 635 C204 0.51 UCC 203 17 72 20 1 31 12.7 UC 203 1000 635 C204 0.50 UCC 204 20 72 20 1 31 12.7 UC 204 1000 635 C204 0.48 UCC 205 25 80 22 1 34 14.3 UC 205 1100 730 C205 0.63 UCC 206 30 85 27 1 38.1 15.9 UC 206 1530 1050 C206 0.79 UCC 207 35 90 28 1 42.9 17.5 UC 207 2010 1430 C207 0.89 UCC 208 40 100 30 1 49.2 19 UC 208 2280 1650 C208 1.19 UCC 209 45 110 31 1 49.2 19 UC 209 2450 1850 C209 1.49 UCC 210 50 120 33 1 51.6 19 UC 210 2750 2100 C210 1.88 UCC 211 55 125 35 1 55.6 22.2 UC 211 3400 2660 C211 2.1 UCC 212 60 130 38 1 65.1 25.4 UC 212 4100 3300 C212 2.4 UCC 213 65 140 40 1.5 65.1 25.4 UC 213 4500 3650 C213 2.8

連座軸承UCT 300形 直徑系列3   軸承型號 軸徑 (mm) 寸法(mm) o g p q s b k e a w j l h Bi n Zc wc UCT 305 25 16 12 62 36 26 65 12 80 89 122 36 26 76 38 15 78 122 UCT 306 30 18 14 70 41 28 74 16 90 100 137 41 28 85 43 17 84 137 UCT 307 35 20 15 75 45 30 80 16 100 111 150 45 32 94 48 19 90 150 UCT 308 40 22 17 83 50 32 89 18 112 124 162 50 34 100 52 19 100 162 UCT 309 45 24 18 90 55 34 97 18 125 138 178 55 38 110 57 22 106 178 UCT 310 50 27 20 98 61 37 106 20 140 151 191 61 40 117 61 22 114 191 UCT 311 55 29 21 105 66 39 115 22 150 163 207 66 44 127 66 25 120 207 UCT 312 60 31 23 113 71 41 123 22 160 178 220 71 46 135 71 26 130 220 UCT 313 65 32 25 116 70 43 134 26 170 190 238 80 50 146 75 30 140 242 UCT 314 70 36 25 130 85 46 140 26 180 202 252 90 52 155 78 33 140 256 UCT 315 75 36 25 132 85 46 150 26 192 216 262 90 55 160 82 32 150 266 UCT 316 80 42 28 150 98 53 160 30 204 230 282 102 60 174 86 34 154 285 UCT 317 85 42 30 152 98 53 170 32 214 240 298 102 64 183 96 40 164 302 UCT 318 90 46 30 160 106 57 175 32 228 255 312 110 66 192 96 40 168 316 UCT 319 95 46 31 165 106 57 180 35 240 270 322 110 72 197 103 41 180 326 UCT 320 100 48 32 175 115 59 200 35 260 290 345 120 75 210 108 42 190 349 UCT 321 105 48 32 175 115 59 200 35 260 290 345 120 75 210 112 44 194 354 UCT 322 110 52 38 185 125 65 215 38 285 320 385 130 80 235 117 46 210 387 UCT 324 120 60 42 210 140 70 230 45 320 355 432 140 90 267 126 51 220 432 UCT 326 130 65 45 220 150 75 240 50 350 385 465 150 100 285 135 54 230 465 UCT 328 140 70 50 230 160 80 255 50 380 415 515 155 100 315 145 59 240 515

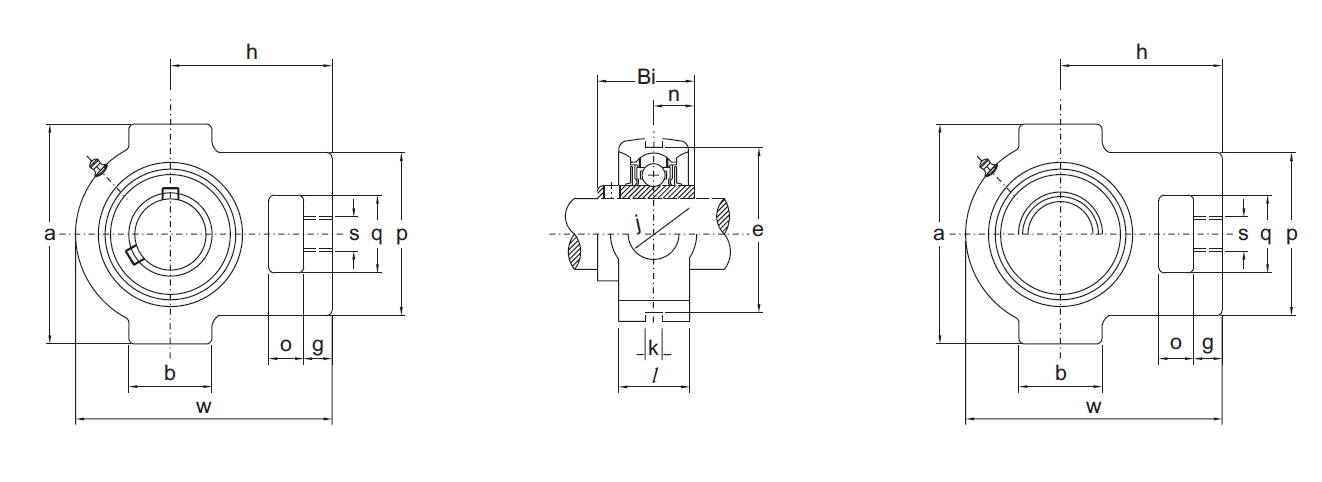

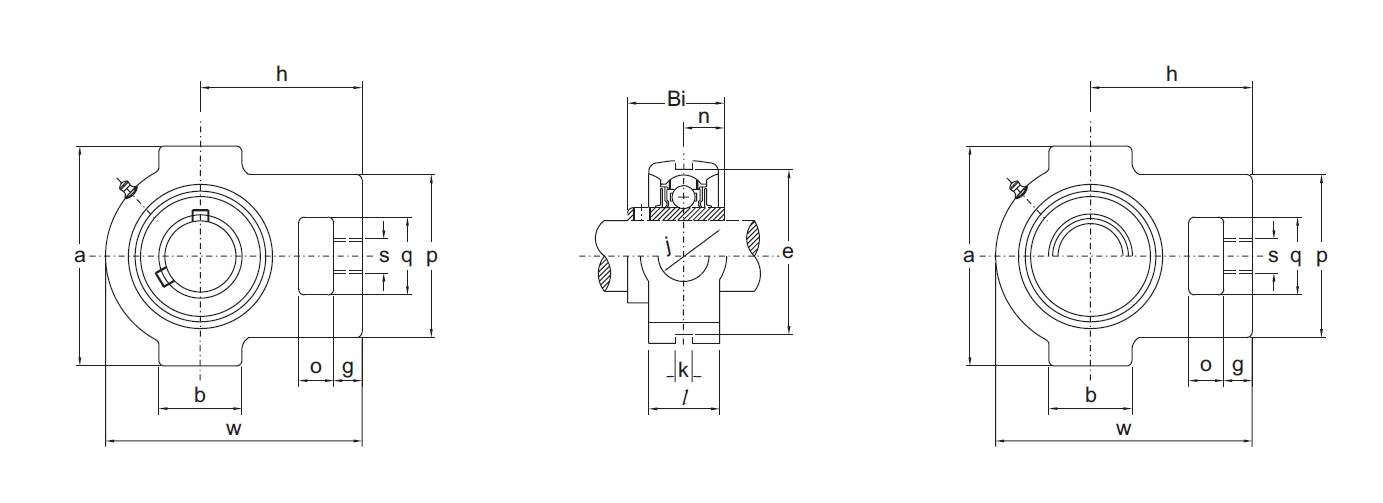

連座軸承UCT 200形 直徑系列2   軸承型號 軸徑 (mm) 寸法(mm) o g p q s b k e a w j l h Bi n Zs Zc wc UCT 201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 44.5 62 94 UCT 202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 44.5 62 94 UCT 203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 44.5 62 94 UCT 204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 44.5 62 94 UCT 205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 34 14.3 48 70 100 UCT 206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 53 74 113 UCT 207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59.5 80 129 UCT 208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 49.2 19 69 90 144 UCT 209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 69 90 145 UCT 210 50 19 16 83 49 27 86 16 102 117 149 49 37 90 51.6 19 74.5 98 151 UCT 211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 100 174 UCT 212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 114 194 UCT 213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 65.1 25.4 89 118 224 UCT 214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 74.6 30.2   134 224 UCT 215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3   136 232 UCT 216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 82.6 33.3   146 236 UCT 217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 85.7 34.1   150 263

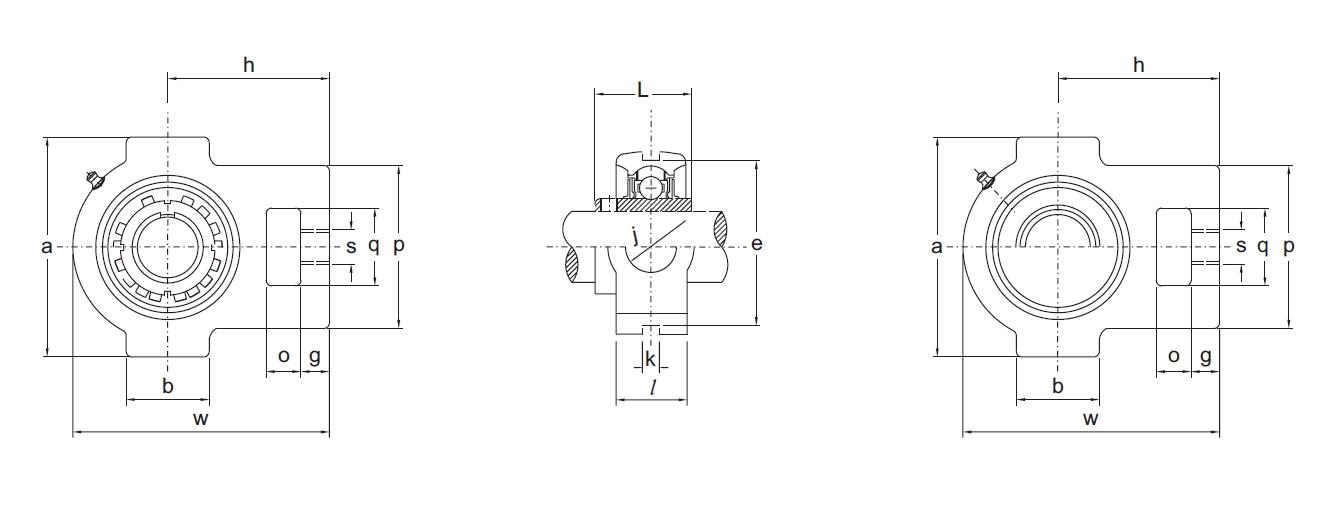

連座軸承UKT 300＋H形   軸承型號 軸徑 (mm) 寸法(mm) o g p q s b k e a w j l h L Zc wc UKT 305＋H 2305 20 16 12 62 36 26 65 12 80 89 122 36 26 76 35 78 122 UKT 306＋H 2306 25 18 14 70 41 28 74 16 90 100 137 41 28 85 38 84 137 UKT 307＋H 2307 30 20 15 75 45 30 80 16 100 111 150 45 32 94 43 90 150 UKT 308＋H 2308 35 22 17 83 50 32 89 18 112 124 162 50 34 100 46 100 162 UKT 309＋H 2309 40 24 18 90 55 34 97 18 125 138 178 55 38 110 50 106 178 UKT 310＋H 2310 45 27 20 98 61 37 106 20 140 151 191 61 40 117 55 114 191 UKT 311＋H 2311 50 29 21 105 66 39 115 22 150 163 207 66 44 127 59 120 207 UKT 312＋H 2312 55 31 23 113 71 41 123 22 160 178 220 71 46 135 62 130 220 UKT 313＋H 2313 60 32 25 116 70 43 134 26 170 190 238 80 50 146 65 140 242 UKT 315＋H 2315 65 36 25 132 85 46 150 26 192 216 262 90 55 160 73 150 266 UKT 316＋H 2316 70 42 28 150 98 53 160 30 204 230 282 102 60 174 78 154 285 UKT 317＋H 2317 75 42 30 152 98 53 170 32 214 240 298 102 64 183 82 164 302 UKT 318＋H 2318 80 46 30 160 106 57 175 32 228 255 312 110 66 192 86 168 316 UKT 319＋H 2319 85 46 31 165 106 57 180 35 240 270 322 110 72 197 90 180 326 UKT 320＋H 2320 90 48 32 175 115 59 200 35 260 290 345 120 75 210 97 190 349 UKT 322＋H 2322 100 52 38 185 125 65 215 38 285 320 385 130 80 235 105 210 387 UKT 324＋H 2324 110 60 42 210 140 70 230 45 320 355 432 140 90 267 112 220 432 UKT 326＋H 2326 115 65 45 220 150 75 240 50 350 385 465 150 100 285 121 230 465 UKT 328＋H 2328 125 70 50 230 160 80 255 50 380 415 515 155 100 315 131 240 515

連座軸承UKT 200＋H形 直徑系列2   軸承型號 軸徑 (mm) 寸法(mm) o g p q s b k e a w j l h L Zs Zc wc UKT 205＋H 2305 20 16 10 51 32 19 51 12 76 89 97 32 24 62 35 48 70 100 UKT 206＋H 2306 25 16 10 56 37 22 57 12 89 102 113 37 28 70 38 53 74 113 UKT 207＋H 2307 30 16 13 64 37 22 64 12 89 102 129 37 30 78 43 59.5 80 129 UKT 208＋H 2308 35 19 16 83 49 29 83 16 102 114 144 49 33 88 46 69 90 144 UKT 209＋H 2309 40 19 16 83 49 29 83 16 102 117 144 49 35 87 50 69 90 145 UKT 210＋H 2310 45 19 16 83 49 29 86 16 102 117 149 49 37 90 55 74.5 98 151 UKT 211＋H 2311 50 25 19 102 64 35 95 22 130 146 171 64 38 106 59 76 100 174 UKT 212＋H 2312 55 32 19 102 64 35 102 22 130 146 194 64 42 119 62 89 114 194 UKT 213＋H 2313 60 32 21 111 70 41 121 26 151 167 224 70 44 137 65 89 118 224 UKT 215＋H 2315 65 32 21 111 70 41 121 26 151 167 232 70 48 140 73   136 232 UKT 216＋H 2316 70 32 21 111 70 41 121 26 165 164 235 70 51 140 78   146 236 UKT 217＋H 2317 75 38 29 124 73 48 157 30 173 198 260 73 54 162 82   150 263

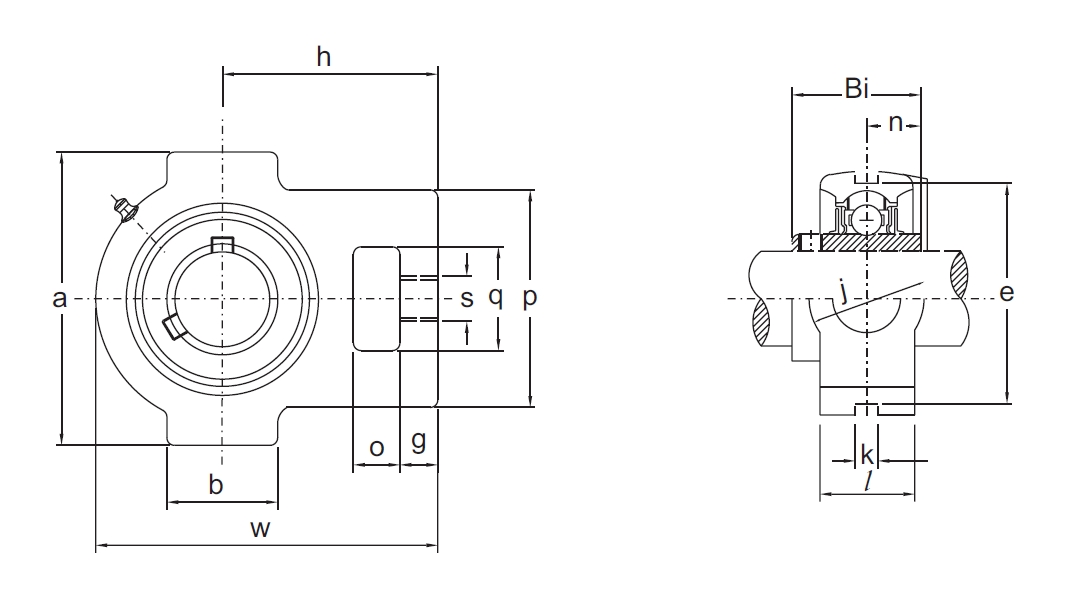

連座軸承UCTXOO形 直徑系列x   軸承型號 軸徑 (mm) 寸法(mm) o g p q s b k e a w j l h Bi n Zs UCT X05 25 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 53 UCT X06 30 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59.5 UCT X07 35 19 15 83 49 29 83 16 102 114 144 49 36 88 49.2 19 72 UCT X08 40 19 15 83 49 29 83 16 102 117 144 49 36 87 49.2 19 70 UCT X09 45 19 16 83 49 29 86 16 102 117 149 49 38 90 51.6 19 75.5 UCT X10 50 25 19 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 80 UCT X11 55 32 19 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 91 UCT X12 60 32 21 111 70 41 121 26 151 167 224 70 48 137 65.1 25.4 93 UCT X13 65 32 21 111 70 41 121 26 151 167 224 70 48 137 74.6 30.2   UCT X14 70 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3   UCT X15 75 32 21 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3   UCT X16 80 38 28 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1   UCT X17 85 38 28 124 73 48 157 28 173 198 260 73 54 162 96 39.7

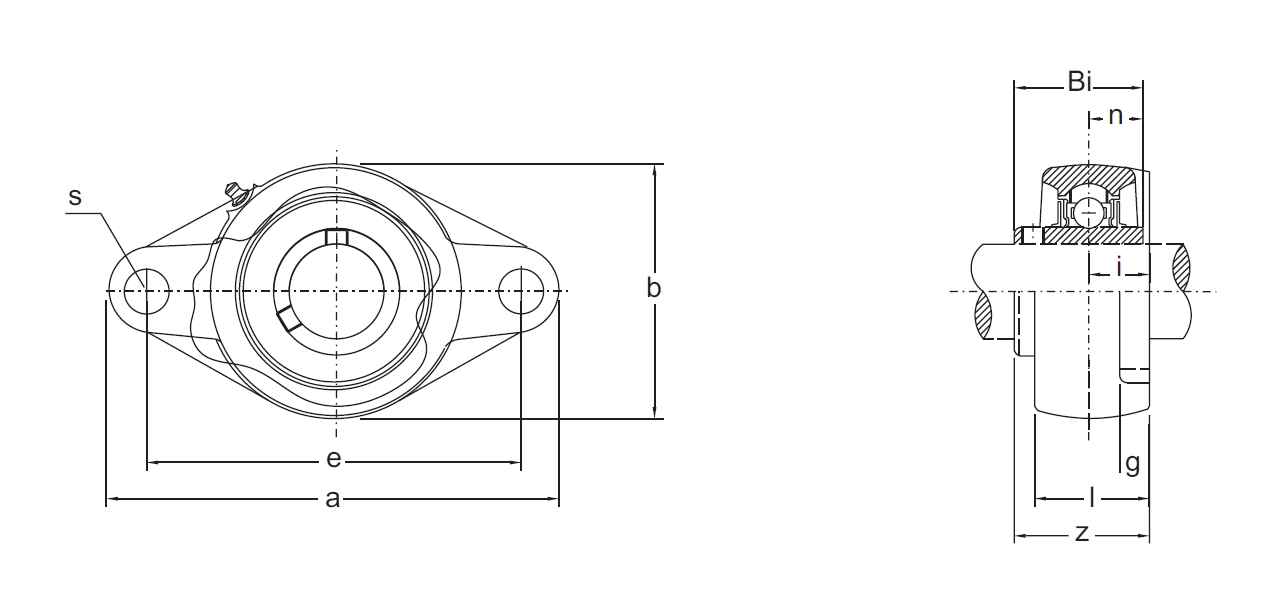

連座軸承UCFLXOO形 直徑系列x   軸承型號 軸徑 (mm) 寸法(mm) 螺母 型號 a e i g l s b z Bi n Zs UCFL X05 25 141 117 18 13 30 12 83 40.2 38.1 15.9 44.5 M10 UCFL X06 30 156 130 19 14 34 16 95 44.4 42.9 17.5 49 M14 UCFL X07 35 171 144 21 14 38 16 105 51.2 49.2 19 57 M14 UCFL X08 40 179 148 22 14 40 16 111 52.2 49.2 19 58 M14 UCFL X09 45 189 157 23 14 40 16 116 55.6 51.6 19 61.5 M14 UCFL X10 50 216 184 26 20 44 19 133 59.4 55.6 22.2 65 M16

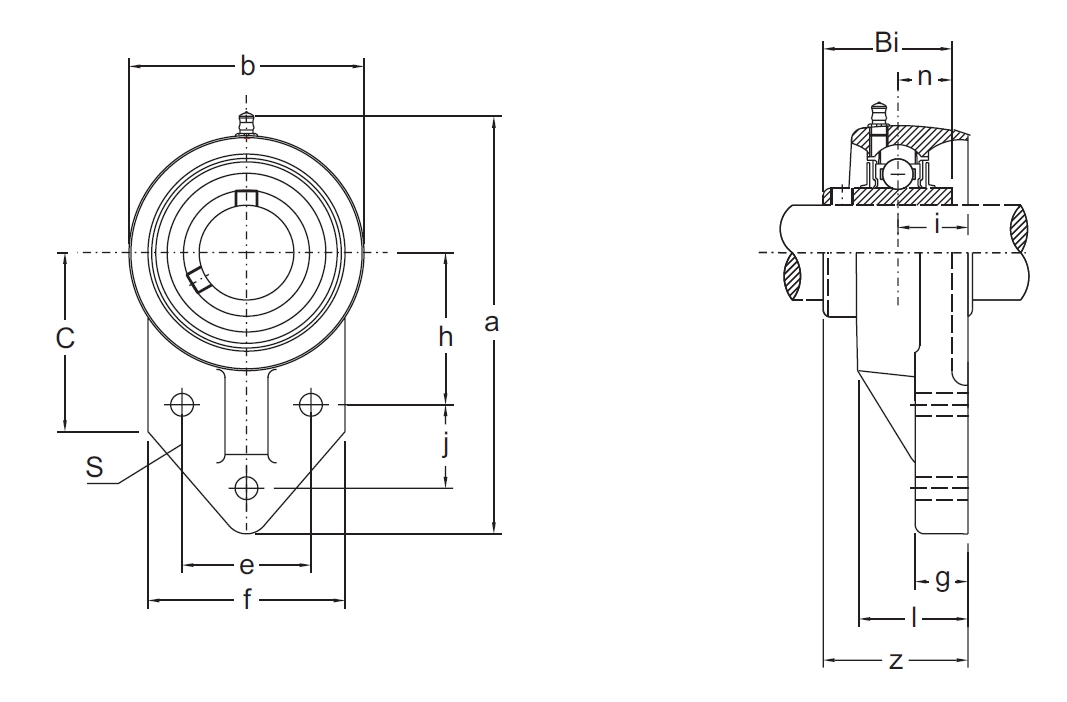

連座軸承UCFK 200形 直徑系列2   軸承型號 軸徑 (mm) 寸法(mm) 螺母 型號 a h e j i g l c s b f z Bi n UCFK 201 12 110 42 32 27 15 13 25.5 52 10 62 52 33.3 31 12.7 M8 UCFK 202 15 110 42 32 27 15 13 25.5 52 10 62 52 33.3 31 12.7 M8 UCFK 203 17 110 42 32 27 15 13 25.5 52 10 62 52 33.3 31 12.7 M8 UCFK 204 20 110 42 32 27 15 13 25.5 52 10 62 52 33.3 31 12.7 M8 UCFK 205 25 116 45 34 27 16 13 27 52 10 68 56 35.7 34 14.3 M8 UCFK 206 30 130 50 40 29 18 13 31 55 10 78 65 40.2 38.1 15.9 M8 UCFK 207 35 144 55 46 32 19 15 34 62 10 90 70 44.4 42.9 17.5 M8 UCFK 208 40 164 60 50 41 21 16 36 72 12 100 78 51.2 49.2 19 M10 UCFK 209 45 174 65 54 43 22 18 38 76 12 106 80 52.2 49.2 19 M10 UCFK 210 50 184 68 58 46 22 18 40 82 12 112 86 54.6 51.6 19 M10
