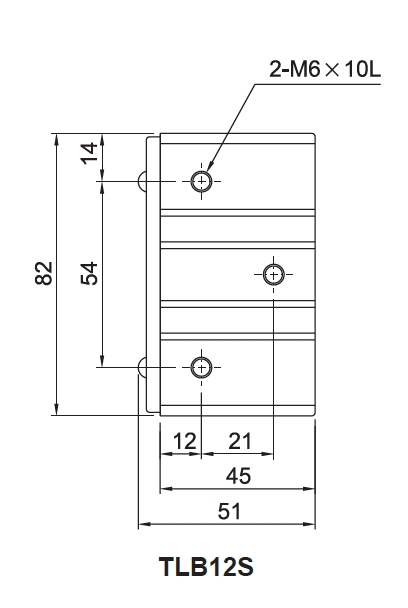

雙軸心式導軌TLB12S標準型可調型(一個滑塊含兩個滾輪軸承)   型號   軸徑   基本動 定格荷重 C (kgf)   基本靜定格荷重Co (kgf) 重量 滑塊 (kg) 軌道 (kg/m) TLB12S 12 60 100 0.24 3.1   TLB12SL   12   60   100   0.33   3.1 ※TLB12S可調間隙0.5MM

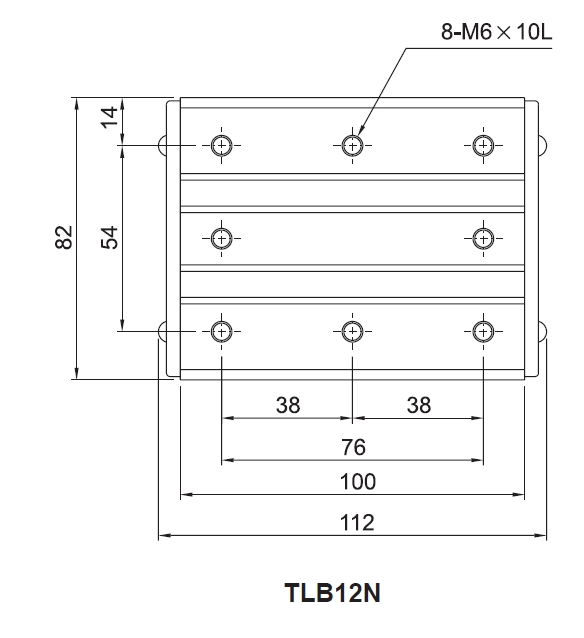

雙軸心式導軌TLB12N標準型不可調型(一個滑塊含四個滾輪軸承)   型號   軸徑   基本動 定格荷重 C (kgf)   基本靜定格荷重Co (kgf) 容許靜力矩(kgf-m) 重量   TO   TX   TY 滑塊 (kg) 軌道 (kg/m) TLB12 12 180 290 5.4 4.0 4.8 0.54 3.1   TLB12N   12   180   290   5.4   4.0   4.8   0.53   3.1 ※TLB12可調間隙0.5MM

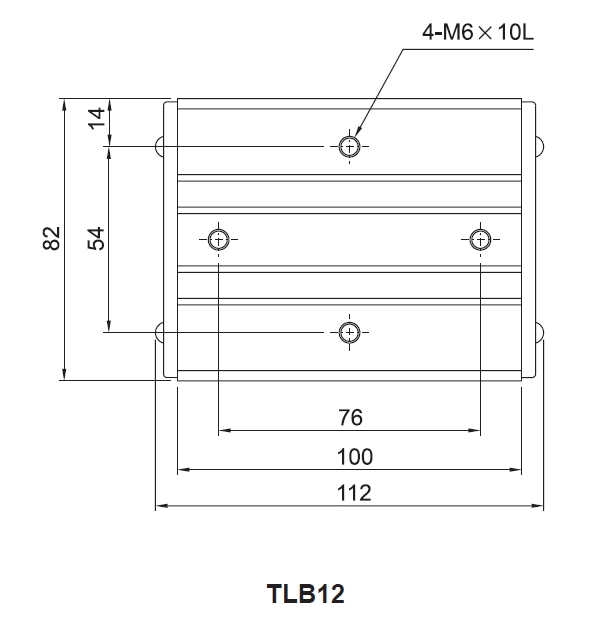

雙軸心式導軌TLB12標準型可調型(一個滑塊含四個滾輪軸承)   型號   軸徑   基本動 定格荷重 C (kgf)   基本靜定格荷重Co (kgf) 容許靜力矩(kgf-m) 重量   TO   TX   TY 滑塊 (kg) 軌道 (kg/m) TLB12 12 180 290 5.4 4.0 4.8 0.54 3.1   TLB12N   12   180   290   5.4   4.0   4.8   0.53   3.1 ※TLB12可調間隙0.5MM

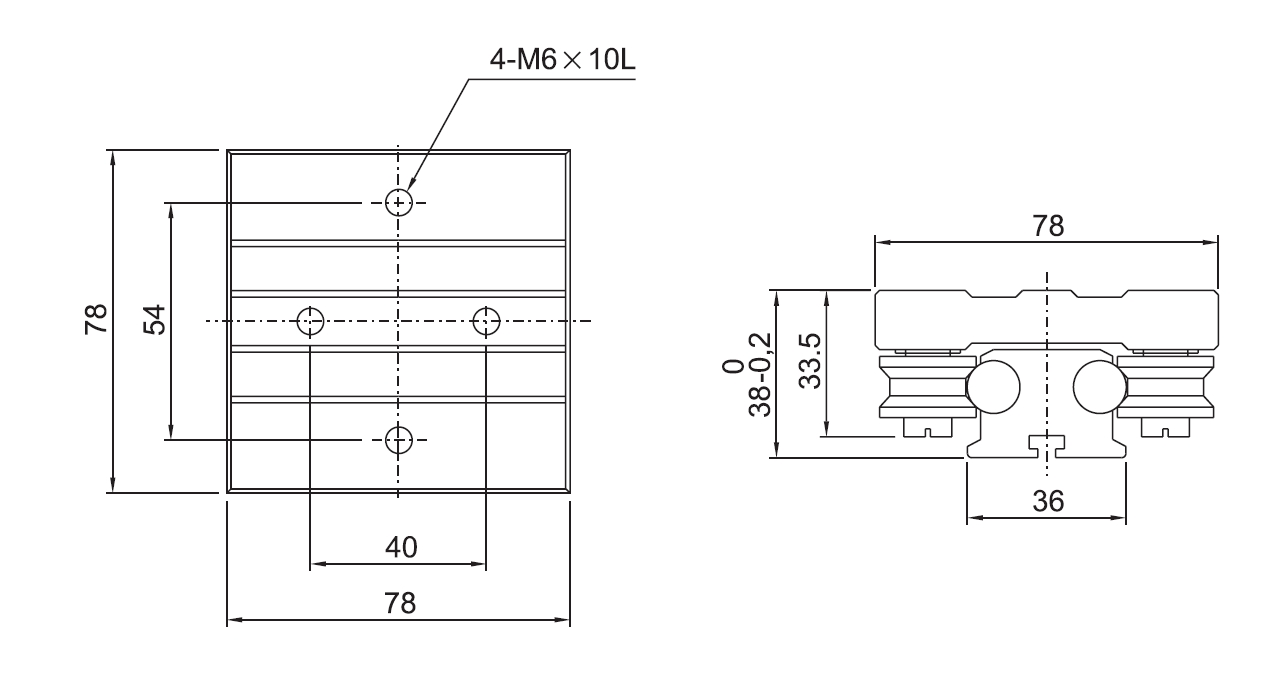

雙軸心式導軌TLE12簡易型(一個滑塊含四個滾輪軸承)   型號   軸徑   基本動 定格荷重 C (kgf)   基本靜定格荷重Co (kgf) 容許靜力矩(kgf-m) 重量   TO   TX   TY 滑塊 (kg) 軌道 (kg/m) TLE12 12 140 230 4.3 3.2 3.8 0.36 3.1 TLB標準型－間隙調整之使用說明   特有間隙可調整之功能，可使軌道滑塊能緊密的接觸，使系統更具安全性、穩定性、壽命長等特性，且使用工 具簡單、調試容易。

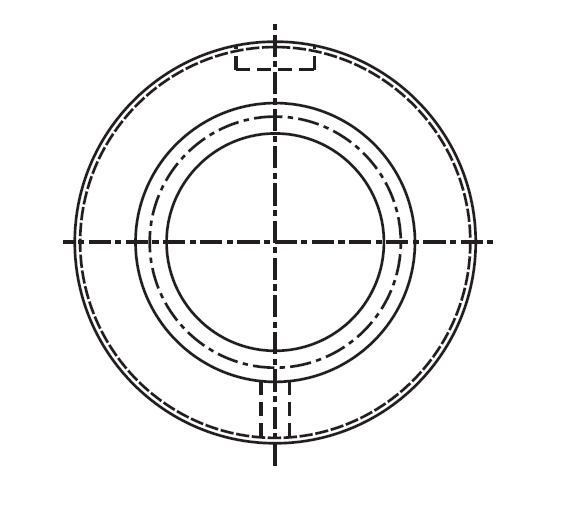

30‧45度滑動螺桿組DC型 （註）切角軸(K)和研磨軸(G)需選購品。 動態容許推力(F)和表示螺桿齒面上接觸面壓為9.8N/mm2時的扭矩。 單位：mm    螺桿軸   型號(註) 螺桿軸的詳細情況   標準軸 長度   最大軸 長度 動態容許推力F(註) N 質量 外徑   Dk 有效 直徑 Do 溝槽 谷徑 Dr 導程   R 導程角   α 螺絲 螺帽 g 螺絲 軸 kg/m CS 12 12 11 9.5 2 3。19´ 1000 1500 2840 40 0.8 CS 14 14 12.5 10.5 3 4。22´ 1000 1500 3630 45 1 CS 16 16 14.5 12.5 3 3。46´ 1000 1500 4900 75 1.3 CS 18 18 16 13.5 4 4。33´ 1000 2000 6860 120 1.6 CS 20 20 18 15.5 4 4。03´ 1500 2000 7650 110 2 CS 22 22 19.5 16.5 5 4。40´ 1500 2500 9900 180 2.3 CS 25 25 22.5 19.5 5 4。03´ 1500 3000 11400 155 3.1 CS 28 28 25.5 22.5 5 3。34´ 2000 3000 14400 280 4 CS 32 32 29 25.5 6 3。46´ 2000 4000 17100 230 5.2 CS 36 36 33 29.5 6 3。19´ 2000 4000 21200 380 6.7 CS 40 40 37 33.5 6 2。57´ 2000 4000 27500 520 8.4 CS 45 45 41 36.5 8 3。33´ 3000 5000 24900 730 10.4 CS 50 50 46 41.5 8 3。10´ 3000 5000 42100 810 13

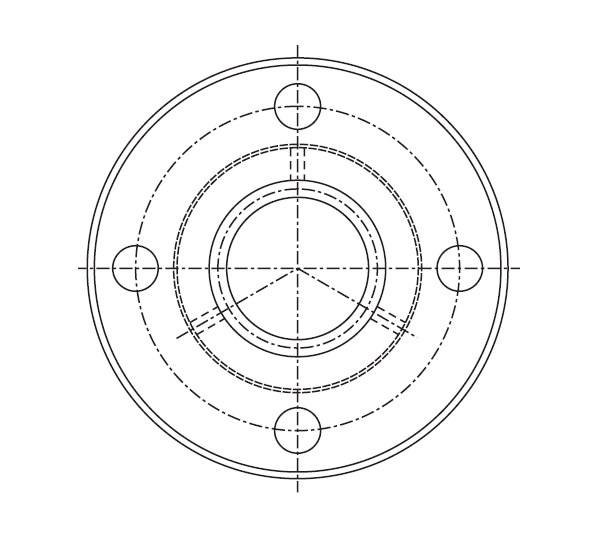

30‧45度滑動螺桿組DCMA型   45度轉造滑動螺桿   型號(註) 外部尺寸 45度轉造滑動螺桿的尺寸 螺桿軸   型號(註) 外徑   長度 L 法蘭 直徑 D1   H   B   PCD   r   F   d   D 公差 h9 DCMB 8T(註) 15 0 -0.1 16 28 4 3.4 21 0.8 － － CT 8T DCMB 12T(註) 20 25 36 5 4.5 27 1 － － CT 12T DCMA 15T DCMB 15T   22   0 -0.052 15   44   6   5.4   31   1.5   4.5   1.5   CT 15T 30 DCMA 17T DCMB 17T   28 15   51   7   6.6   38   1.5   4.5   1.5   CT 17T 35 DCMA 20T DCMB 20T   32   0 -0.062 20   56   7   6.6   42   1.5   6.5   2   CT 20T 40 DCMA 25T DCMB 25T   36 25   61   8   6.6   47   2   8.5   2   CT 25T 50 DCMA 30T DCMB 30T   44 28   76   10   9   58   2   9   2   CT 30T 56 DCMA 35T DCMB 35T   52     0 -0.074 30   84   10   9   66   2.5   10   3   CT 35T 60 DCMA 40 DCMB 40   58 35   98   12   11   76   2.5   11.5   3   ☆CT 40 70 DCMB 45 DCMB 45   64 37   104   12   11   80   2.5   12.5   3   ☆CT 45 75 DCMB 50 DCMB 50   68 40   109   12   11   85   2.5   14   3   ☆CT 50 80 （註）標記T表示與45度轉造滑動螺桿配合使用的滾軋軸。 動態容許扭矩(T)和動態容許推力(F)是軸承齒面上接觸面壓為9.8N/mm2時的數值。微型45度轉造滑動螺桿DCMB8T型和DCM12T型使用含油塑膠。(容許外徑公差：特殊)。 標記"☆"的螺桿軸需選購品。 法蘭的靜態容許負荷(P)，如右圖所示，表示對負荷的法蘭強度。

30‧45度滑動螺桿組DCMA型   45度轉造滑動螺桿   型號(註) 外部尺寸 45度轉造滑動螺桿的尺寸 螺桿軸   型號(註) 外徑   長度 L 法蘭 直徑 D1   H   B   PCD   r   F   d   D 公差 h9 DCMB 8T(註) 15 0 -0.1 16 28 4 3.4 21 0.8 － － CT 8T DCMB 12T(註) 20 25 36 5 4.5 27 1 － － CT 12T DCMA 15T DCMB 15T   22   0 -0.052 15   44   6   5.4   31   1.5   4.5   1.5   CT 15T 30 DCMA 17T DCMB 17T   28 15   51   7   6.6   38   1.5   4.5   1.5   CT 17T 35 DCMA 20T DCMB 20T   32   0 -0.062 20   56   7   6.6   42   1.5   6.5   2   CT 20T 40 DCMA 25T DCMB 25T   36 25   61   8   6.6   47   2   8.5   2   CT 25T 50 DCMA 30T DCMB 30T   44 28   76   10   9   58   2   9   2   CT 30T 56 DCMA 35T DCMB 35T   52     0 -0.074 30   84   10   9   66   2.5   10   3   CT 35T 60 DCMA 40 DCMB 40   58 35   98   12   11   76   2.5   11.5   3   ☆CT 40 70 DCMB 45 DCMB 45   64 37   104   12   11   80   2.5   12.5   3   ☆CT 45 75 DCMB 50 DCMB 50   68 40   109   12   11   85   2.5   14   3   ☆CT 50 80 （註）標記T表示與45度轉造滑動螺桿配合使用的滾軋軸。 動態容許扭矩(T)和動態容許推力(F)是軸承齒面上接觸面壓為9.8N/mm2時的數值。微型45度轉造滑動螺桿DCMB8T型和DCM12T型使用含油塑膠。(容許外徑公差：特殊)。 標記"☆"的螺桿軸需選購品。 法蘭的靜態容許負荷(P)，如右圖所示，表示對負荷的法蘭強度。

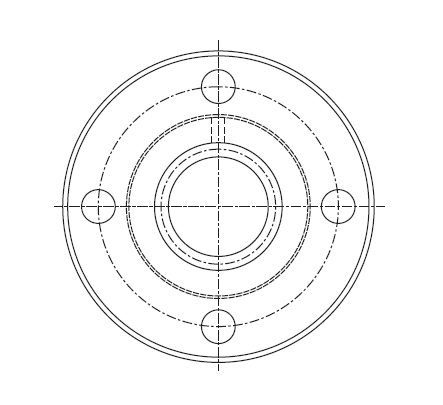

30‧45度滑動螺桿組DCM型   30度滑行螺桿組   型號 外部尺寸 30度滑行螺桿組的尺寸 外徑   長度 L 法蘭 直徑 D1   H   B   PCD   r   F   d   D 公差 h9 DCM 12 22   0 -0.052 30 44 6 5.4 31 1.5 7 1.5 DCM 14 22 30 44 6 5.4 31 1.5 7 1.5 DCM 16 28 35 51 7 6.6 38 1.5 8 1.5 DCM 18 32     0 -0.062 40 56 7 6.6 42 1.5 10.5 2 DCM 20 32 40 56 7 6.6 42 1.5 10.5 2 DCM 22 36 50 61 8 6.6 47 2 14 2.5 DCM 25 36 50 61 8 6.6 47 2 14 2.5 DCM 28 44 56 76 10 9 58 2 15 2.5 DCM 32 44 56 76 10 9 58 2 15 2.5 DCM 36 52   0 -0.074 60 84 10 9 66 2.5 17 3 DCM 40 58 70 98 12 11 76 2.5 19 3 DCM 45 64 75 104 12 11 80 2.5 21.5 4 DCM 50 68 80 109 12 11 85 2.5 24 4 （註）切角軸(K)和研磨軸(G)需選購品。 動態容許推力(F)和表示螺桿齒面上接觸面壓為9.8N/mm2時的扭矩。法蘭的動態容許負荷(P)，如右圖所示，表示對負荷的法蘭強度。 單位：mm     螺桿軸   型號(註) 螺桿軸的詳細情況   標準軸 長度   最大軸 長度 動態容許推力F(註) N 法蘭的動態 容許負荷 P(註) N 質量 外徑   Dk 有效 直徑 Do 溝槽 谷徑 Dr 導程   R 導程角   α 螺絲 螺帽 g 螺絲 軸 kg/m CS 12 12 11 9.5 2 3。19´ 1000 1500 3920 20200 100 0.8 CS 14 14 12.5 10.5 3 4。22´ 1000 1500 4900 16900 85 1 CS 16 16 14.5 12.5 3 3。46´ 1000 1500 6670 31500 160 1.3 CS 18 18 16 13.5 4 4。33´ 1000 2000 8730 42000 230 1.6 CS 20 20 18 15.5 4 4。03´ 1500 2000 9800 37200 210 2 CS 22 22 19.5 16.5 5 4。40´ 1500 2500 12400 48600 320 2.3 CS 25 25 22.5 19.5 5 4。03´ 1500 3000 14200 39800 290 3.1 CS 28 28 25.5 22.5 5 3。34´ 2000 3000 17900 69200 550 4 CS 32 32 29 25.5 6 3。46´ 2000 4000 21100 54200 490 5.2 CS 36 36 33 29.5 6 3。19´ 2000 4000 25800 84500 670 6.7 CS 40 40 37 33.5 6 2。57´ 2000 4000 33800 106000 980 8.4 CS 45 45 41 36.5 8 3。33´ 3000 5000 42100 125000 1310 10.4 CS 50 50 46 41.5 8 3。10´ 3000 5000 50100 128000 1430 13

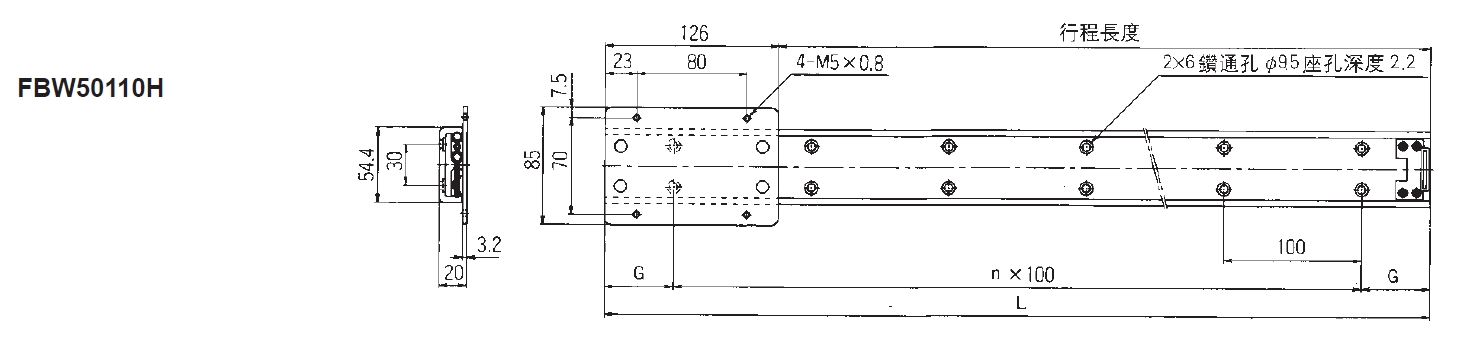

抽屜式滑軌FBW50110H型 FBW50110R．FBW50110H 抽屜式滑軌 單位：mm    軌道長度L   主要尺寸 行程 長度   軌道質量g   n   G   FBW50110R   FBW50110H FBW50110R (420) FBW50110H (420) 300 2 50 170 170 360 740 350 3 25 220 220 420 870 400 3 50 270 270 480 990 450 4 25 320 320 540 1100 500 4 50 370 370 600 1200 600 5 50 470 470 720 1400 700 6 50 570 570 840 1700 800 7 50 670 670 960 2000 900 8 50 770 770 1100 2200 1000 9 50 870 870 1200 2500 1200 11 50 1070 1070 1400 3000 1500 14 50 1370 1370 1800 3700 1800 17 50 1670 1670 2200 4400 （註）• 需要長度很長的產品時，根據指定按接續方式進行製作。 帶密封墊片（UU型）時，行程長度要縮短6mm。 （ ）內表示滑座的質量。 公稱型號的組成請參照P 。

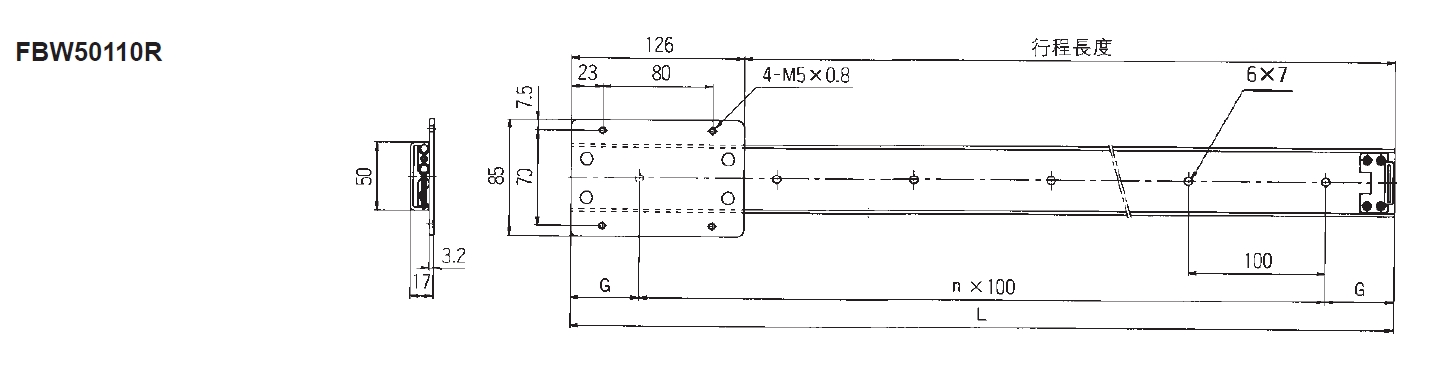

抽屜式滑軌FBW50110R型 FBW50110R．FBW50110H 抽屜式滑軌 單位：mm    軌道長度L   主要尺寸 行程 長度   軌道質量g   n   G   FBW50110R   FBW50110H FBW50110R (420) FBW50110H (420) 300 2 50 170 170 360 740 350 3 25 220 220 420 870 400 3 50 270 270 480 990 450 4 25 320 320 540 1100 500 4 50 370 370 600 1200 600 5 50 470 470 720 1400 700 6 50 570 570 840 1700 800 7 50 670 670 960 2000 900 8 50 770 770 1100 2200 1000 9 50 870 870 1200 2500 1200 11 50 1070 1070 1400 3000 1500 14 50 1370 1370 1800 3700 1800 17 50 1670 1670 2200 4400 （註）• 需要長度很長的產品時，根據指定按接續方式進行製作。 帶密封墊片（UU型）時，行程長度要縮短6mm。 （ ）內表示滑座的質量。 公稱型號的組成請參照P 。

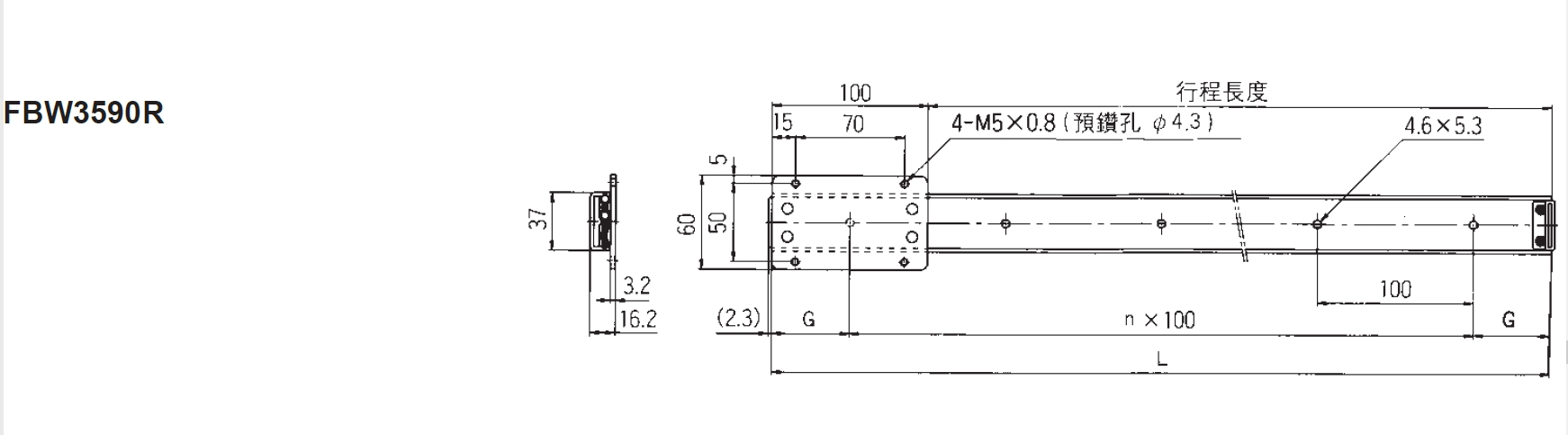

抽屜式滑軌FBW3590R型 • FBW3590R   軌道長度L 主要尺寸 行程 長度 軌道質量g (70) n G 300 2 50 200 260 350 3 25 250 300 400 3 50 300 350 450 4 25 350 390 500 4 50 400 430 550 5 25 450 480 600 5 50 500 520 650 6 25 550 560 700 6 50 600 600 750 7 25 650 650 800 7 50 700 690 900 8 50 800 780 1000 9 50 900 860 1200 11 50 1100 1000 1500 14 50 1400 1300 1800 17 50 1700 1600 （註）• 需要長度很長的產品時，根據指定按接續方式進行製作。 帶密封墊片（UU型）時，行程長度要縮短5mm。 （ ）內表示滑座的質量。 公稱型號的組成請參照P 。

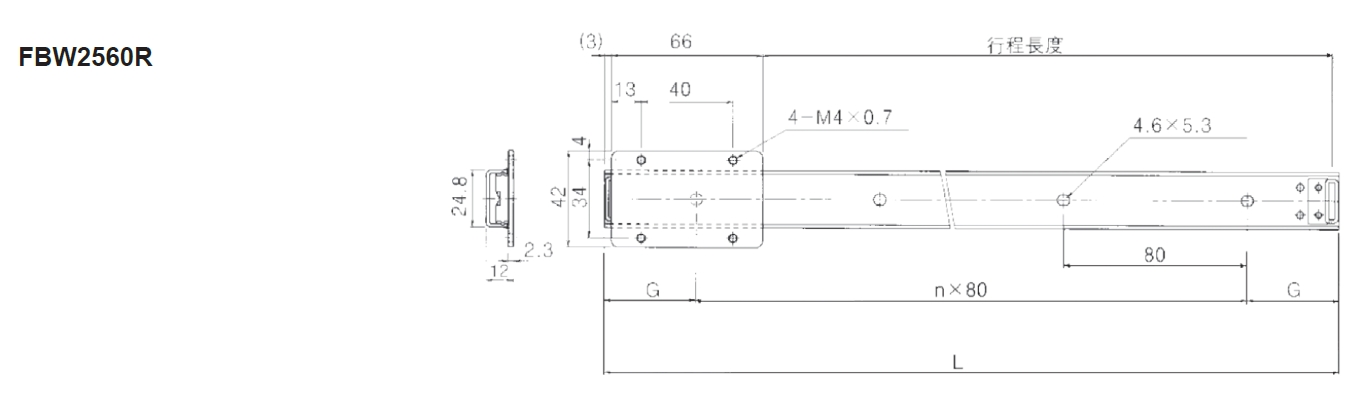

抽屜式滑軌FBW2560R型 • FBW2560R（不鏽鋼型式） 單位：mm    軌道長度L 主要尺寸 行程 長度 軌道質量g (70) n G 160 1 40 88 70 240 2 40 168 110 320 3 40 248 140 400 4 40 328 180 480 5 40 408 210 560 6 40 488 250 640 7 40 568 290 720 8 40 648 320 800 9 40 728 360 880 10 40 808 390 960 11 40 888 430 1040 12 40 968 460 1200 14 40 1128 540 （註）• 需要長度很長的產品時，根據指定按接續方式進行製作。 帶密封墊片（UU型）時，行程長度要縮短5mm。 （ ）內表示滑座的質量。 • 公稱型號的組成請參照P

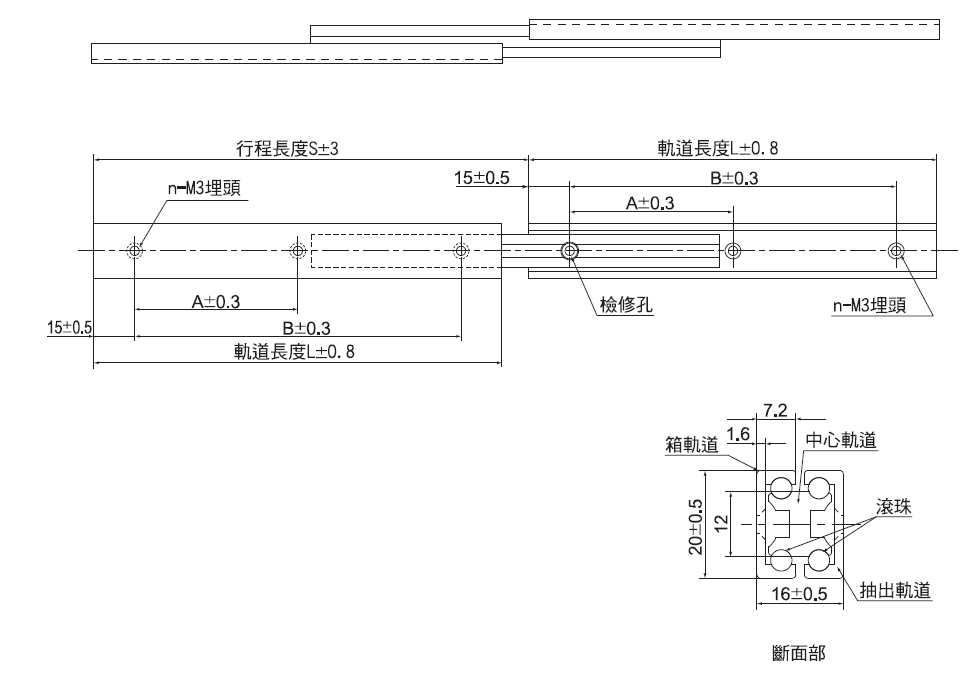

抽屜式滑軌D20型 單位：mm  軌道長度 L(±0.8) 行程 S(±3) 安裝孔尺寸 容許負荷 N/組 A±0.3 B±0.3 n (pcs) 80 80 50.0 － 2 20 100 100 70.0 － 2 30 150 160 60.0 120.0 3 80 200 223 85.0 170.0 3 140 300 345 135.0 270.0 3 145 （註）容許負荷是指採用一對2單元軌道時的數值。

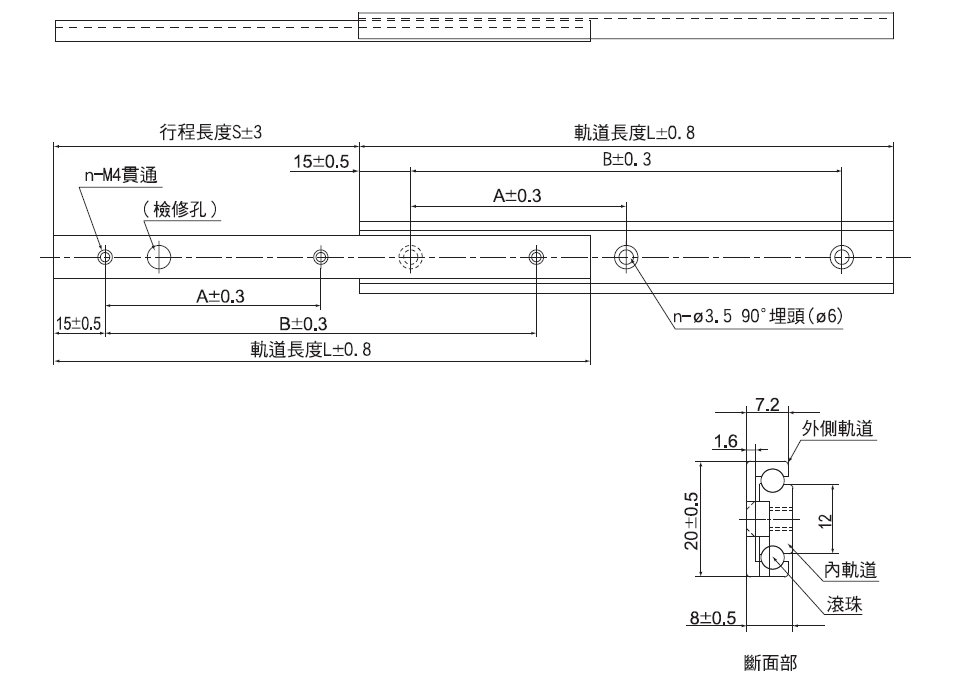

抽屜式滑軌E20型 單位：mm  軌道長度 L(±0.8) 行程 S(±3) 安裝孔尺寸 容許負荷 N/組 A±0.3 B±0.3 n (pcs) 80 45 50.0 － 2 20 100 60 70.0 － 2 30 150 85 60.0 120.0 3 80 200 120 85.0 170.0 3 140 300 180 135.0 270.0 3 145 （註）容許負荷是指採用一對2單元軌道時的數值。

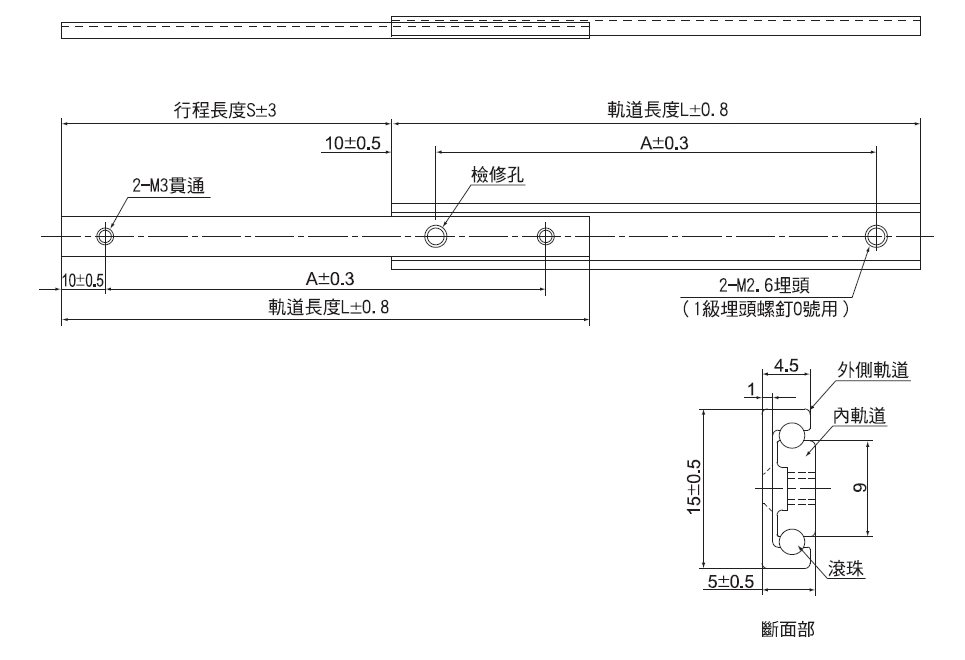

抽屜式滑軌E15型 單位：mm  軌道長度 L(±0.8) 行程 S(±3) 安裝孔尺寸 A±0.3 容許負荷 N/組 50 20 30.0 5 80 45 60.0 8 100 60 80.0 10 120 75 100.0 10 （註）容許負荷是指採用一對2單元軌道時的數值。

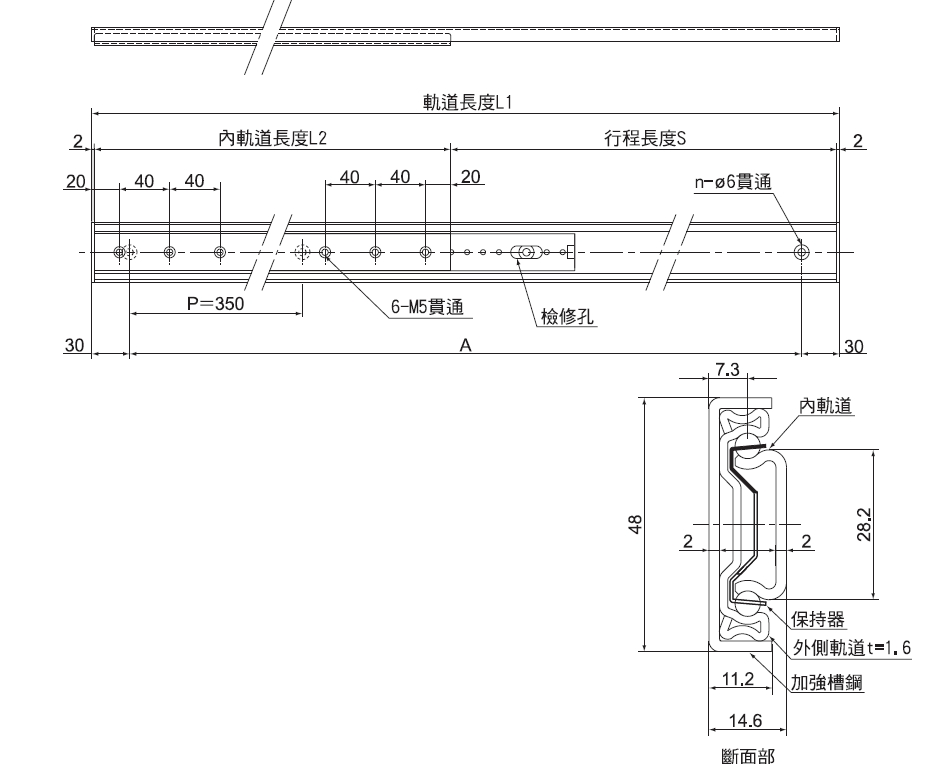

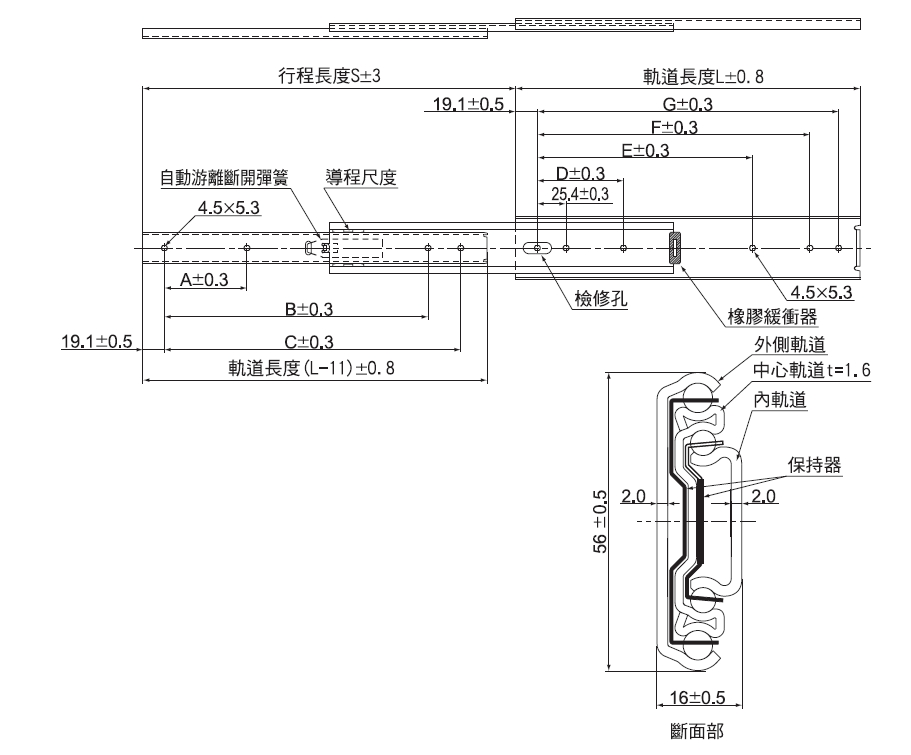

抽屜式滑軌FBL 48DR型 單位：mm  外側軌道長度 L1 內軌道長度 L2 行程長度 S 安裝孔螺距 A 安裝孔數量 n 1110 496 610 P350×3 4 1110 696 410 P350×3 4 1460 496 960 P350×4 5 1460 696 760 P350×4 5 1810 696 1110 P350×5 6 2160 496 1660 P350×6 7 2160 696 1460 P350×6 7

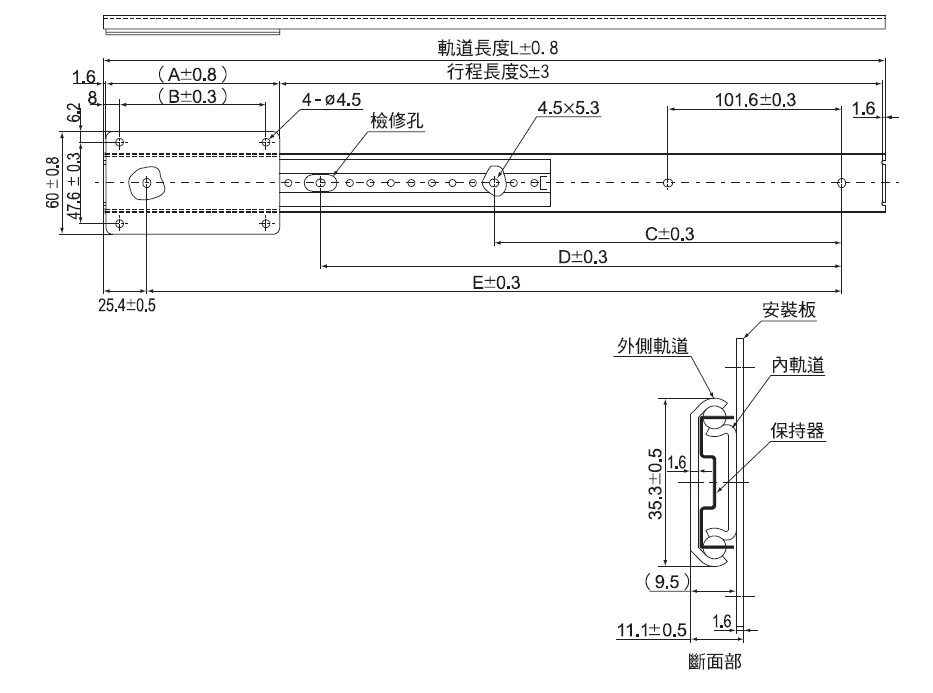

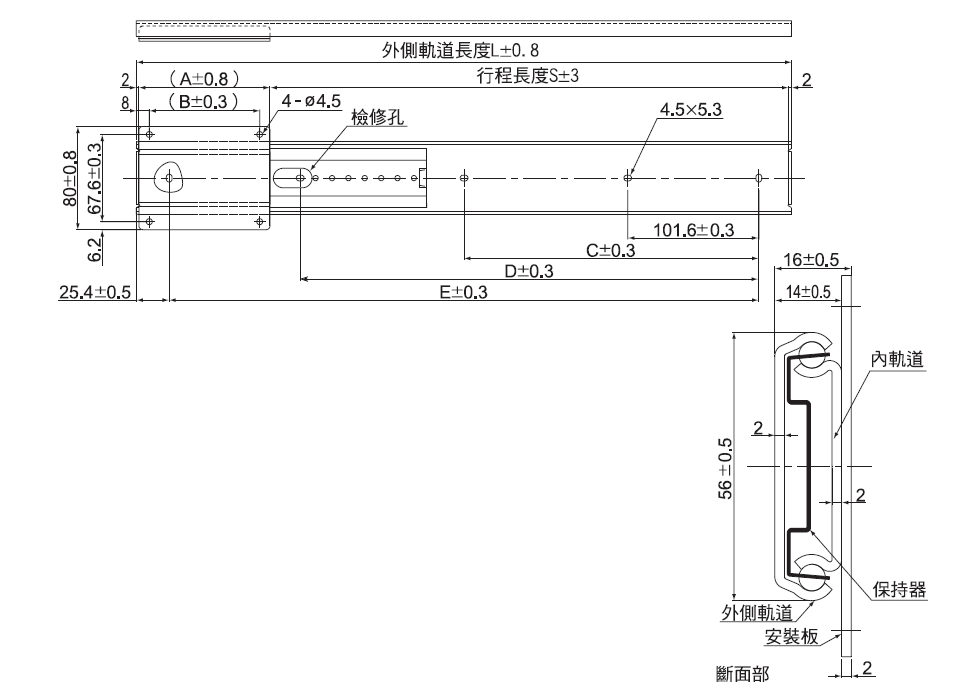

抽屜式滑軌FBL 56F型 單位：mm    安裝板 型號 #3 #4 #5 #6 #7 #8 外側軌道安裝孔的尺寸 (±0.3) 長度(A±0.8) 76.2 101.6 127 152.4 177.8 203.2 軌道長度L(±0.8) 行程長度S(±3)*隨和安裝板的配合情況而變。 C D E 305 224.6 199.2 173.8 148.4 － － － 152.4 254.0 356 275.4 250.0 224.6 199.2 173.8 148.4 － 203.2 304.8 406 326.2 300.8 275.4 250.0 224.6 199.2 － 254.0 355.6 457 377.0 351.6 326.2 300.8 275.4 250.0 203.2 304.8 406.4 508 427.8 402.4 377.0 351.6 326.2 300.8 228.6 355.6 457.2 559 478.6 453.2 427.8 402.4 377.0 351.6 254.0 406.4 508.0 610 529.4 504.0 478.6 453.2 427.8 402.4 279.4 457.2 558.8 660 580.2 554.8 529.4 504.0 478.6 453.2 304.8 508.0 609.6 711 631.0 605.6 580.2 554.8 529.4 504.0 330.2 558.8 660.4 762 681.8 656.4 631.0 605.6 580.2 554.8 355.6 609.6 711.2 安裝板安裝孔螺距(B±0.3) 60.2 85.6 111.0 136.4 161.8 187.2 － － － 容許負荷(N/組) 588 784 980 1176 1372 1568 － － － （註）容許負荷是指採用一對2單元軌道時的數值。

抽屜式滑軌FBL 35F型 單位：mm    安裝板 型號 #3 #4 #5 #6 #7 #8 外側軌道安裝孔的尺寸 (±0.3) 長度(A±0.8) 76.2 101.6 127 152.4 177.8 203.2 軌道長度L(±0.8) 行程長度S(±3)*隨和安裝板的配合情況而變。 C D E 305 225.4 200.0 174.6 149.2 － － － 152.4 254.0 356 276.2 250.8 225.4 200.0 174.6 149.2 － 203.2 304.8 406 327.0 301.6 276.2 250.8 225.4 200.0 － 254.0 355.6 457 377.8 352.4 327.0 301.6 276.2 250.8 203.2 304.8 406.4 508 428.6 403.2 377.8 352.4 327.0 301.6 228.6 355.6 457.2 559 479.4 454.0 428.6 403.2 377.8 352.4 254.0 406.4 508.0 610 530.2 504.8 479.4 454.0 428.6 403.2 279.4 457.2 558.8 660 581.0 555.6 530.2 504.8 479.4 454.0 304.8 508.0 609.6 711 631.8 606.4 581.0 555.6 530.2 504.8 330.2 558.8 660.4 762 682.6 657.2 631.8 606.4 581.0 555.6 355.6 609.6 711.2 安裝板安裝孔螺距(B±0.3) 60.2 85.6 111.0 136.4 161.8 187.2 － － － 容許負荷(N/組) 294 392 490 588 686 784 － － － （註）容許負荷是指採用一對2單元軌道時的數值。

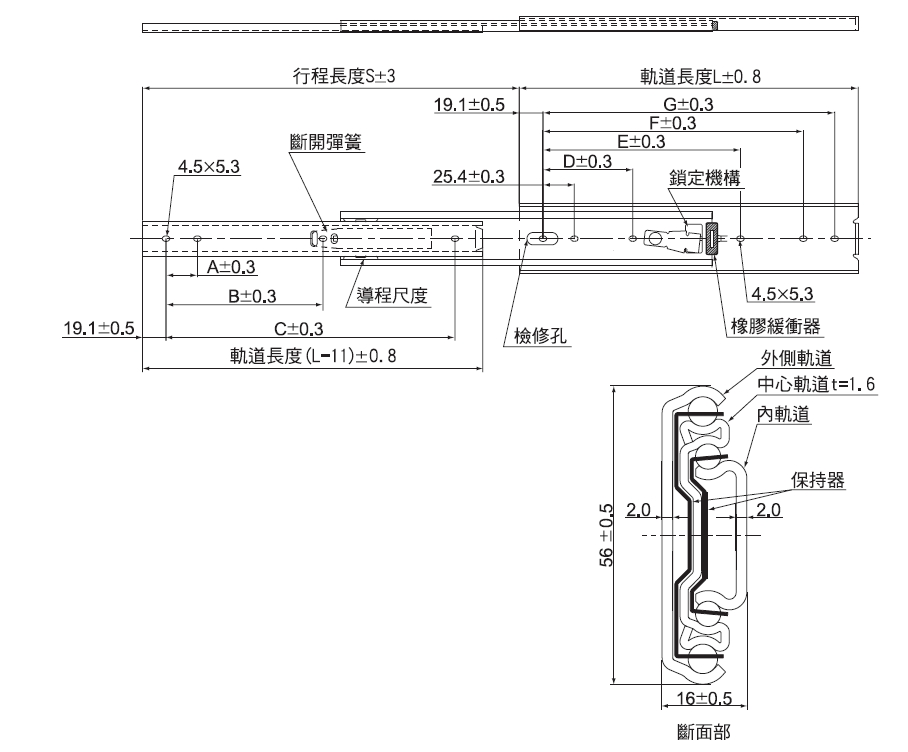

抽屜式滑軌FBL 56H-P14型 單位：mm  軌道長度 L (±0.8) 行程 S (±3) 安裝孔尺寸 安裝孔   容許負荷 N/組   質量 kg/組   A   B   C   D   E   F   G   內軌道   外側軌道 305 330 76.2 － 254.0 76.2 190.5 241.3 266.7 3 6 961 1.76 356 381 127.0 － 304.8 88.9 215.9 292.1 317.5 3 6 951 2.04 406 432 152.4 317.5 355.6 127.0 241.3 342.9 368.3 4 6 941 2.36 457 483 177.8 368.3 406.4 127.0 292.1 393.7 419.1 4 6 922 2.64 508 533 152.4 419.1 457.2 152.4 317.5 444.5 469.9 4 6 902 2.96 559 584 177.8 469.9 508.0 177.8 342.9 495.3 520.7 4 6 882 3.24 610 635 177.8 520.7 558.8 177.8 393.7 546.1 571.5 4 6 863 3.6 660 686 203.2 571.5 609.6 203.2 419.1 596.9 622.3 4 6 843 3.84 711 737 228.6 622.3 660.4 228.6 444.5 647.7 673.1 4 6 824 4.06 762 787 228.6 673.1 711.2 228.6 469.9 698.5 723.9 4 6 784 4.44 （註）容許負荷和質量是指採用一對2單元軌道時的數值。

抽屜式滑軌FBL 56H-P13型 單位：mm  軌道長度 L (±0.8) 行程 S (±3) 安裝孔尺寸 安裝孔   容許負荷 N/組   質量 kg/組   A   B   C   D   E   F   G   內軌道   外側軌道 305 330 76.2 － 254.0 76.2 190.5 241.3 266.7 3 6 961 1.76 356 381 127.0 － 304.8 88.9 215.9 292.1 317.5 3 6 951 2.04 406 432 152.4 317.5 355.6 127.0 241.3 342.9 368.3 4 6 941 2.36 457 483 177.8 368.3 406.4 127.0 292.1 393.7 419.1 4 6 922 2.64 508 533 152.4 419.1 457.2 152.4 317.5 444.5 469.9 4 6 902 2.96 559 584 177.8 469.9 508.0 177.8 342.9 495.3 520.7 4 6 882 3.24 610 635 177.8 520.7 558.8 177.8 393.7 546.1 571.5 4 6 863 3.6 660 686 203.2 571.5 609.6 203.2 419.1 596.9 622.3 4 6 843 3.84 711 737 228.6 622.3 660.4 228.6 444.5 647.7 673.1 4 6 824 4.06 762 787 228.6 673.1 711.2 228.6 469.9 698.5 723.9 4 6 784 4.44 （註）容許負荷和質量是指採用一對2單元軌道時的數值。
